Kombinace plynového kotle a kotle na tuhá paliva v jednom topném systému nabízí flexibilitu a úsporu energie, pokud je zapojení provedeno správně. Klíčové jsou správné hydraulické vyrovnání kotlů a instalace bezpečnostních ventilů, které zajistí efektivní a bezpečný provoz. Použití akumulační nádrže navíc optimalizuje využití tepla a prodlužuje životnost celého systému.
💡 Klíčové informace
- Od 1. září 2024 platí v ČR zákaz provozu kotlů na pevná paliva s emisní třídou 1 a 2 podle ČSN EN 303-5.
- Průtok od kotlů do hydraulického vyrovnávače by měl být o 5 až 10 % větší než průtok v otopné soustavě.
- Maximální teplota v topném systému s polypropylenovým potrubím nesmí přesáhnout 80-90 °C.
- Ventily pro ochranu proti přehřátí otevírají přívod studené vody při teplotě 95-97 °C a vypouštějí vodu do kanalizace.
- Plynový kotel a kotel na tuhá paliva musí mít samostatná čerpadla a pojistné ventily pro bezpečný a efektivní provoz.
Základní principy zapojení plynového kotle a kotle na tuhá paliva
Správné zapojení plynového kotle a kotle na tuhá paliva do jednoho topného systému zajišťuje efektivní a bezpečný provoz obou zdrojů tepla. Základní principy zahrnují volbu mezi paralelním a sériovým zapojením, hydraulické vyrovnání systému pomocí hydraulického vyrovnávače dynamických tlaků (HVDT) a instalaci bezpečnostních ventilů v souladu s normou ČSN EN 303-5. Tím lze minimalizovat provozní náklady kotlů a optimalizovat využití tepla v otopné soustavě.
Jaké jsou hlavní způsoby zapojení plynového a kotle na tuhá paliva?
Existují dvě základní varianty zapojení plynového kondenzačního kotle a kotle na tuhá paliva do jednoho topného systému: paralelní a sériové. Paralelní zapojení umožňuje nezávislý provoz obou kotlů, kdy každý má vlastní pojistný ventil a oběhové čerpadlo, a přepínání mezi nimi probíhá mechanicky uzávěry a přepínacími ventily. Tento způsob je vhodný pro kombinaci s akumulační nádrží, do které oba kotle přispívají teplem, přičemž plynový kotel se automaticky spíná při poklesu teploty v nádobě o 5-10 °C.
Sériové zapojení vede topnou vodu nejprve přes kotel na tuhá paliva a následně přes plynový kotel, který slouží jako doplňkový zdroj. Tento způsob vyžaduje vyšší dopravní výšku čerpadel a může způsobovat hluk termostatických ventilů. Úpravy potrubí a přesné hydraulické vyrovnání jsou nezbytné k eliminaci zpětných tlaků a nežádoucích průtoků.
Jak zajistit bezpečný provoz a přepínání mezi kotli?
Bezpečný provoz vyžaduje instalaci pojistných ventilů s nastavením na tlak 2-3 bary u kotle na tuhá paliva a automatický odvzdušňovací ventil na přívodu. Hydraulické vyrovnání pomocí HVDT musí zajistit, aby průtok od kotlů byl o 5-10 % vyšší než průtok v otopné soustavě, což zabraňuje směšování vody a poklesu teploty za vyrovnávačem.
Přepínání mezi kotli se provádí přepínacími ventily a uzávěry, které mechanicky izolují neaktivní kotel a vypínají jeho čerpadlo. Termostatické hlavice a řídicí jednotky automatizují spínání plynového kotle podle teploty v akumulační nádobě nebo v topné soustavě, čímž se snižují provozní náklady a prodlužuje životnost zařízení.
Jak zapojit dva kotle?
Správné zapojení dvou kotlů vyžaduje přesné dimenzování potrubí a instalaci směšovacích ventilů, které udržují teplotu topné vody v rozmezí 60-80 °C podle emisní třídy kotlů. Pro kotle na tuhá paliva platí povinnost splnit emisní třídu 3 od září 2024, což ovlivňuje volbu komponentů a nastavení systému.
Součástí zapojení by měla být akumulační nádrž topení s objemem minimálně 500 litrů, která vyrovnává teplotní výkyvy a prodlužuje intervaly mezi přikládáním paliva. Hydraulické vyrovnání se provádí pomocí vyvažovacích ventilů a regulovatelných čerpadel, aby se zabránilo zbytečnému průtoku vody přes nečinný kotel a předčasnému spínání.
| Komponenta | Požadavek / parametr |
|---|---|
| Pojistný ventil kotle | Nastavení 2-3 bary |
| Oběhové čerpadlo | Samostatné pro každý kotel |
| Hydraulický vyrovnávač | Průtok o 5-10 % vyšší než v otopné soustavě |
| Akumulační nádrž | Minimálně 500 litrů |
| Teplota topné vody | 60-80 °C podle emisní třídy kotle |
| Potrubí přívodu | Minimálně 1 m kovové (měď, ocel) |
Odborná rada: Častou chybou je nedostatečné hydraulické vyrovnání, které vede k nevyrovnanému průtoku, nežádoucímu zpětnému toku a zvýšené spotřebě energie. Kombinovaný systém se hodí především do rodinných domů s vyšší spotřebou tepla, kde je možné využít výhod lokálního paliva a zároveň mít k dispozici rychlý plynový zdroj. Naopak v malých objektech s nízkou potřebou tepla může být instalace dvou kotlů finančně a technicky nevýhodná.
Technické komponenty a bezpečnostní prvky v kombinovaném systému
Správné zapojení plynového kotle a kotle na tuhá paliva do jednoho topného systému vyžaduje instalaci specifických technických komponent a bezpečnostních prvků, které zajišťují ochranu proti přetlakům, stabilní cirkulaci vody a efektivní hydraulické vyrovnání obou kotlů. Tyto prvky zároveň minimalizují provozní náklady a prodlužují životnost systému.
Pojistný ventil je základní bezpečnostní prvek, který chrání systém před přetlakem vznikajícím při překročení maximální provozní teploty nebo tlaku. V praxi se používají pojistné ventily s nastavením na tlak 3 bar a teplotu kolem 110 °C, které při aktivaci odvádějí přebytečnou vodu do kanalizace. Expanzní nádoba s membránou vyrovnává objemové změny vody v topném okruhu, čímž zabraňuje poškození potrubí a kotlů. U uzavřených systémů je doporučen objem expanzní nádoby přibližně 10 % celkového objemu vody v systému.
Oběhová čerpadla musí být dimenzována podle hydraulického odporu soustavy a umístěna tak, aby zajistila dostatečný průtok vody mezi kotli a otopnými tělesy. Doporučuje se použít čerpadla s možností plynulé regulace otáček, což umožňuje optimalizovat průtok a snížit spotřebu elektrické energie. Hydraulické vyrovnání kotlů se provádí pomocí hydraulického vyrovnávače dynamických tlaků (HVDT), kde průtok od kotle do HVDT by měl být o 5-10 % vyšší než průtok v otopné soustavě. Nesprávné nastavení vede ke směšování teplé a studené vody, snižuje účinnost přenosu tepla a zvyšuje provozní náklady.
Tlakový manometr s rozsahem 0-6 barů monitoruje aktuální tlak v systému a umožňuje včasnou detekci úniků nebo poruch. Automatický odvzdušňovací ventil, umístěný na nejvyšším místě okruhu, odstraňuje vzduch, který by jinak způsobil hluk, korozi a snížení účinnosti topení. Bezpečnostní skupina kombinuje pojistný ventil, manometr a automatický odvzdušňovač do jednoho modulu, což usnadňuje instalaci a servis.
Schéma zapojení kotle na tuhá paliva a plynového kotle v topném systému
Pro správné schéma zapojení je nutné zohlednit přítomnost akumulační nádrže topení, která optimalizuje využití tepla z kotle na tuhá paliva a umožňuje plynulé přepínání na plynový kotel. Hydraulické vyrovnání kotlů pomocí HVDT zabraňuje zpětným tlakům a nerovnoměrnému průtoku, čímž zajišťuje stabilní a bezpečný provoz obou zdrojů.
- Pojistný ventil nastavený na 3 bar chrání systém před přetlakem
- Membránová expanzní nádoba o objemu 10 % celkové vody vyrovnává tlakové změny
- Oběhová čerpadla s plynulou regulací zajišťují optimální cirkulaci vody
- Tlakový manometr 0-6 bar monitoruje tlak v systému
- Automatický odvzdušňovací ventil odstraňuje vzduch z okruhu
- Bezpečnostní skupina integruje pojistný ventil, manometr a odvzdušňovač
Tip: Častou chybou při zapojení plynového kotle a kotle na tuhá paliva je nedostatečné hydraulické vyrovnání, které způsobuje kolísání teplot a zbytečné spínání kotlů. Doporučuji věnovat pozornost správnému nastavení průtoků a instalaci vyvažovacích ventilů, což výrazně zlepší efektivitu a bezpečnost celého systému.
Hydraulické vyrovnání a nastavení průtoků v kombinovaném systému
Hydraulické vyrovnání představuje základní technický prvek při připojení dalšího kotle do topného systému. Správné nastavení průtoků a vyvažování zabraňuje nežádoucím tlakovým změnám, které mohou ovlivnit provozní náklady kotlů a jejich bezpečnostní ventily. V kombinovaném topném systému s kotlem na tuhá paliva a plynovým kotlem zajišťuje hydraulický vyrovnávač dynamických tlaků (HVDT) stabilitu a efektivitu celého provozu.
Funkce hydraulického vyrovnávače
Hydraulický vyrovnávač dynamických tlaků slouží k vyrovnání tlakových rozdílů mezi jednotlivými okruhy topného systému. Zabraňuje zpětnému proudění vody, které vzniká při rozdílné rychlosti čerpadel a průtoku v systému. Díky tomu se snižuje riziko poruchy a zvyšuje se životnost kotlů i bezpečnostních ventilů kotle. HVDT tak umožňuje efektivní kombinaci kotle na tuhá paliva a plynového kotle v jednom systému bez vzájemného ovlivňování jejich provozu.
Nastavení průtoků a vyvažování
Průtok od kotle do hydraulického vyrovnávače by měl být o 5-10 % vyšší než průtok v otopné soustavě, aby se předešlo tlakovým nárazům a zajišťoval stabilní chod celého systému. Vyvažovací ventil reguluje průtok vody v jednotlivých větvích a umožňuje přesné hydraulické vyrovnání kotlů. Regulovatelná čerpadla pak přizpůsobují výkon potřebám systému, což snižuje provozní náklady kotlů a zlepšuje emisní třídu kotlů díky optimálnímu spalování.
- Určení potřebného průtoku – změřte průtok v otopné soustavě a přidejte k němu 5-10 % pro kotle.
- Instalace hydraulického vyrovnávače – umístěte HVDT mezi kotle a otopnou soustavu.
- Nastavení vyvažovacích ventilů – upravte ventily tak, aby regulovaly průtok podle požadavků jednotlivých kotlů.
- Kalibrace regulovatelných čerpadel – nastavte čerpadla tak, aby udržovala stabilní tlak a průtok v systému.
- Kontrola funkčnosti – ověřte, že nedochází ke zpětnému proudu a systém pracuje bez tlakových výkyvů.
Tip: Při zapojení kotle na tuhá paliva do systému s akumulační nádrží a plynovým kotlem je hydraulické vyrovnání klíčové pro správnou funkci obou zdrojů a minimalizaci provozních nákladů. Pro uživatele s jednoduchým topením bez akumulace nemusí být HVDT nezbytný.
Instalace plynového kondenzačního kotle a kotle na tuhá paliva
Instalace plynového kondenzačního kotle v kombinaci s kotlem na tuhá paliva vyžaduje pečlivé plánování a správné zapojení potrubí i bezpečnostních prvků. Následující postup vysvětluje, jak probíhá instalace a na co se zaměřit pro spolehlivý provoz kombinovaného topného systému.
Příprava a kontrola před instalací
Před zahájením instalace je nutné zkontrolovat emisní třídu kotlů, protože plynový kondenzační kotel i kotel na tuhá paliva musí splňovat platné normy pro efektivitu a emise. Dále se provádí kontrola stavu potrubí, které u kotle na tuhá paliva musí být speciálně odolné vůči vysokým teplotám a případným sazevým usazeninám. Zároveň je třeba ověřit funkčnost všech bezpečnostních ventilů kotle a připravit hydraulické vyrovnání kotlů, aby se zabránilo průtokovým nerovnováhám.
Postup instalace krok za krokem
- Instalace potrubí – připojte speciální potrubí od kotle na tuhá paliva ke společnému rozvodu topení, dbejte na správné dimenzování trubek podle výkonu obou kotlů.

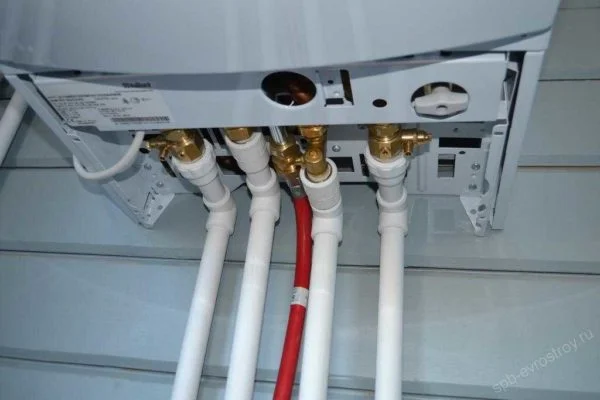

- Montáž plynového kondenzačního kotle – připojte kotel na plynovou přípojku a k topnému okruhu s dodržením projektových parametrů.
- Zapojení bezpečnostních prvků – instalujte bezpečnostní ventily kotle, expanzní nádobu a pojistné prvky, které zabezpečí systém proti přetlaku.
- Hydraulické vyrovnání kotlů – nastavte regulace průtoku pro vyrovnání výkonu obou zdrojů tepla v kombinovaném topném systému.
- Testování a kontrola funkčnosti – proveďte tlakové zkoušky a ověřte správnou funkci automatizace přepínání kotlů.
Tip: Při instalaci vždy dbejte na správné zapojení akumulační nádrže topení, která zvyšuje efektivitu a snižuje provozní náklady kotlů. Častou chybou je podcenění hydraulického vyrovnání, což může vést k nepravidelnému ohřevu a zkrácení životnosti zařízení.
Zapojení akumulační nádrže a její vliv na efektivitu systému
Zapojení akumulační nádrže do kombinovaného topného systému s plynovým kotlem a kotlem na tuhá paliva významně zvyšuje efektivitu celého řešení. Akumulační nádrž topení slouží k vyrovnání teplotních výkyvů, které vznikají zejména při nepravidelném přikládání paliva do kotle na tuhá paliva. Díky tomu prodlužuje intervaly mezi přikládáním a umožňuje plynulejší provoz plynového kotle, což snižuje provozní náklady kotlů.
Akumulační nádrž zároveň pomáhá hydraulicky vyrovnat oba kotle v systému, což zlepšuje stabilitu teploty a zabraňuje nadměrnému zatížení jednotlivých komponent. Při správném zapojení je nutné věnovat pozornost bezpečnostním ventilům kotle a materiálové kvalitě nádrže, které odpovídají emisní třídě kotlů.
Jak zapojit kotel na tuhá paliva do systému s akumulační nádrží a plynovým kotlem
- Umístit akumulační nádrž do centrální části topného systému tak, aby oba kotle mohly do nádrže odebírat a do ní vracet teplo
- Zajistit hydraulické vyrovnání kotlů vhodnými rozvody a armaturami
- Použít bezpečnostní ventily kotle pro ochranu celého systému
- Připojit plynový kotel tak, aby automatizovaně doplňoval teplo dle potřeby po vyčerpání zásob v nádrži
Tip: Schéma zapojení kotle na tuhá paliva a akumulační nádrže pomáhá vizualizovat celý systém a předejít častým chybám, jako je špatné umístění nádrže nebo nedostatečné hydraulické vyrovnání.
Jak automatizovat přepínání mezi plynovým kotlem a kotlem na tuhá paliva?
Moderní automatizace přepínání mezi plynovým kotlem a kotlem na tuhá paliva umožňuje efektivní provoz kombinovaného topného systému s minimálním zásahem uživatele. Inteligentní regulace a IoT technologie řídí zdroj tepla podle aktuální teploty v akumulační nádrži, hydraulického vyrovnání kotlů a požadavků na vytápění, čímž optimalizují provozní náklady kotlů a zvyšují komfort. Přepínání probíhá v reálném čase na základě přednastavených parametrů, například teploty zpátečky nebo emisní třídy kotle, a zabraňuje nežádoucímu průtoku vody přes nečinný kotel.
Jak probíhá instalace kotle na tuhá paliva v kombinaci s plynovým kotlem
- Implementace chytrých regulací s možností programování podle emisní třídy kotle a aktuální potřeby tepla
- Integrace IoT zařízení pro vzdálený monitoring teplot, tlaků a stavu bezpečnostních ventilů kotlů
- Nastavení automatických přepínačů ventilů a oběhových čerpadel s ohledem na hydraulické vyrovnání systému a akumulační nádrž
- Optimalizace průtoků v systému pomocí vyvažovacích ventilů a regulovatelných čerpadel, aby oba kotle pracovaly bez zbytečných energetických ztrát
Tip: Pro správné zapojení plynového kotle a kotle na tuhá paliva v systému s akumulační nádrží doporučuji využít hydraulický vyrovnávač dynamických tlaků (HVDT) a konzultovat nastavení regulací s odborníkem, který zajistí bezpečnost provozu a maximální úsporu energie. Častou chybou je nevhodné nastavení průtoků, které způsobuje ochlazování vody za HVDT a předčasné spínání kotlů.
Automatizace přepínání se hodí zejména pro domácnosti s pravidelným využíváním obou zdrojů tepla, kde plynový kotel slouží jako záložní nebo doplňkový zdroj. Naopak v objektech s nepravidelným provozem kotle na tuhá paliva nebo bez akumulační nádrže nemusí být automatizace efektivní a může zvyšovat provozní náklady.
Provozní a ekonomické aspekty kombinovaného topného systému
Kombinovaný topný systém, který spojuje plynový kotel a kotel na tuhá paliva, nabízí možnost optimalizace provozních nákladů díky využití různých zdrojů energie. Cena zemního plynu se pohybuje maximálně kolem 3 Kč za kWh, což představuje stabilní položku v rozpočtu domácnosti. Naproti tomu paliva na tuhá paliva, zejména dřevo, jsou cenově výhodnější než pelety, což může výrazně snížit celkové náklady na vytápění. Lokální dostupnost dřeva navíc snižuje náklady na dopravu a skladování.
Dotace na instalaci kotlů a akumulačních nádrží významně ovlivňují návratnost investice. Využití těchto finančních podpor dokáže zkrátit dobu návratnosti i o několik let, což je důležité při rozhodování o připojení dalšího kotle do topného systému. Při schématu zapojení dvou kotlů do jednoho topného systému je nutné zohlednit také hydraulické vyrovnání kotlů a správnou montáž bezpečnostních ventilů kotle, aby byla zajištěna účinnost a bezpečnost.
Tabulka orientačních nákladů a dotací:
| Typ paliva/kotle | Cena za kWh (Kč) | Průměrná dotace (Kč) | Návratnost investice (let) |
|---|---|---|---|
| Zemní plyn (plynový kotel) | 3,00 | 5-7 | |
| Dřevo (kotel na tuhá paliva) | 1,50-2,00 | 10 000-30 000 | 3-5 |
| Pelety | 2,00-2,50 | 10 000-30 000 | 4-6 |
Tip: Častá chyba je podcenění nákladů na instalaci a hydraulické vyrovnání kotlů, což ovlivňuje celkovou efektivitu systému. Pro koho se to hodí: kombinovaný systém je vhodný pro domácnosti s přístupem k levnému dřevu a zájmem o nižší provozní náklady. Nevhodný je pro uživatele bez možnosti skladování paliva nebo s nízkým zájmem o údržbu kotle na tuhá paliva.
Jak správně zapojit plynový kotel a kotel na tuhá paliva do jednoho topného systému
Správné zapojení zahrnuje zajištění akumulační nádrže topení a vhodné hydraulické vyrovnání kotlů, což snižuje provozní náklady kotlů a zvyšuje jejich životnost.
Časté dotazy k zapojení plynového kotle a kotle na tuhá paliva
Otázka: Jak zapojit dva kotle do jednoho topného systému?
Použijte paralelní nebo sériové zapojení s hydraulickým vyrovnávačem. Průtok od kotlů by měl být o 5-10 % vyšší než v otopné soustavě, aby se zajistila správná cirkulace a vyrovnání tlaků.
Otázka: Kolik stojí zapojení kotle na tuhá paliva?
Cena zapojení se pohybuje mezi 20 000 až 50 000 Kč včetně materiálu a práce, v závislosti na rozsahu instalace a použitých bezpečnostních ventilech kotle.
Otázka: Jak zapojit kotel na tuhá paliva?
Je nutné zajistit pojistný ventil, expanzní nádobu a oběhové čerpadlo. Potrubí musí být kovové a minimálně 1 metr dlouhé od kotle, aby se zabránilo poškození vlivem vysokých teplot.
Otázka: Jak probíhá instalace plynového kondenzačního kotle?
Instalace zahrnuje připojení na plynovou přípojku, kontrolu těsnosti, zabezpečení bezpečnostních prvků a otestování funkčnosti podle platných norem.
Otázka: Jaká je maximální teplota pro potrubí v topném systému?
Polypropylenové trubky snesou teplotu 80-90 °C, kovoplastové až 95 °C. Překročení těchto hodnot může vést k poškození potrubí.
Otázka: Co je hydraulický vyrovnávač dynamických tlaků?
Zařízení, které vyrovnává tlakové rozdíly mezi kotli a otopnou soustavou, zabraňuje zpětnému proudění vody a zajišťuje stabilní provoz.
Otázka: Jak funguje ochrana proti přehřátí u kotle na tuhá paliva?
Při dosažení 95-97 °C se otevře pojistný ventil, který přivádí studenou vodu a vypouští přebytečnou vodu do kanalizace, čímž se zabrání poškození kotle.
Otázka: Jaké jsou výhody paralelního zapojení kotlů?
Umožňuje automatické přepínání i současný provoz obou kotlů, což zvyšuje flexibilitu, snižuje provozní náklady kotlů a optimalizuje využití paliva.
Otázka: Jak často je potřeba kontrolovat bezpečnostní prvky?
Bezpečnostní ventily kotle a další prvky je doporučeno kontrolovat minimálně jednou ročně kvalifikovaným technikem.
Otázka: Jaké jsou legislativní požadavky na kotle na tuhá paliva od 2024?
Kotly emisní třídy 1 a 2 jsou od 1. 9. 2024 zakázány, jejich provoz může být sankcionován pokutou až 50 000 Kč.
Otázka: Lze automatizovat přepínání mezi plynovým a kotlem na tuhá paliva?
Ano, díky chytrým regulacím a IoT zařízením lze přepínání řídit v reálném čase pro vyšší komfort a úsporu energie.
Otázka: Jaký je význam akumulační nádrže v systému?
Akumulační nádrž topení vyrovnává teplotní výkyvy, prodlužuje intervaly mezi přikládáním paliva a zlepšuje efektivitu celého kombinovaného topného systému.
Otázka: Co je nutné zajistit u potrubí kotle na tuhá paliva?
Minimální délka 1 metr kovového potrubí, dále lze použít kovoplast nebo polypropylen, ale s respektováním teplotních limitů.
Otázka: Jaké jsou nejčastější chyby při zapojení kotlů?
Časté chyby zahrnují špatné hydraulické vyrovnání, chybějící pojistné ventily, nesprávné nastavení průtoků a použití nevhodného potrubí.
Otázka: Jak se nastavuje průtok v systému s kotli?
Průtok od kotlů má být o 5-10 % vyšší než v otopné soustavě, používají se vyvažovací ventily a regulovatelná oběhová čerpadla pro přesné nastavení.
Otázka: Je nutné mít samostatné čerpadlo pro každý kotel?
Ano, každý kotel musí mít vlastní oběhové čerpadlo a uzávěry, aby bylo možné bezpečně řídit provoz a údržbu.
Otázka: Jaký je dopad kombinovaného systému na životní prostředí?
Kombinovaný systém snižuje emise díky efektivnějšímu využití paliv a lepší regulaci kotlů, což má pozitivní vliv na ekologii.
Otázka: Jaké jsou možnosti financování výměny kotle?
Občané mohou využít kotlíkové dotace, které poskytují finanční podporu a umožňují až dvouletou lhůtu na realizaci výměny kotle.
Otázka: Jaké teplotní limity platí pro kotle na tuhá paliva?
Maximální teplota pro ochranu potrubí je 80-90 °C, pojistné ventily se aktivují při 95-97 °C, aby se zabránilo přehřátí.
Otázka: Jaký je rozdíl mezi manuálním a automatickým přepínáním kotlů?
Manuální přepínání vyžaduje ruční ovládání ventilů, automatické probíhá pomocí teplotních senzorů a regulací bez zásahu uživatele.
Jak funguje zapojení kotle na tuhá paliva a plynového kotle společně
Zapojení těchto kotlů v kombinovaném topném systému využívá hydraulické vyrovnání a bezpečnostní ventily kotle, což umožňuje efektivní a bezpečný provoz. Akumulační nádrž vyrovnává teplotní výkyvy, čímž se snižují provozní náklady kotlů a zvyšuje komfort vytápění.
Tip: Pro správné zapojení a splnění legislativních požadavků doporučuji konzultaci s odborníkem, který zajistí bezpečnost i optimální provoz systému.
