Jak funguje AUX jack a jeho praktické využití v audio zařízeních

AUX jack je univerzální audio konektor, který přenáší analogový zvuk prostřednictvím 3,5mm TRS konektoru. Díky jednoduchému zapojení slouží k propojení různých zařízení, jako jsou sluchátka, reproduktory nebo autorádia. Jeho praktičnost a široká kompatibilita z něj činí stále oblíbený standard v každodenním používání.

Jak AUX jack přenáší zvuk a jaký je jeho princip fungování

Klíčové informace o AUX jacku

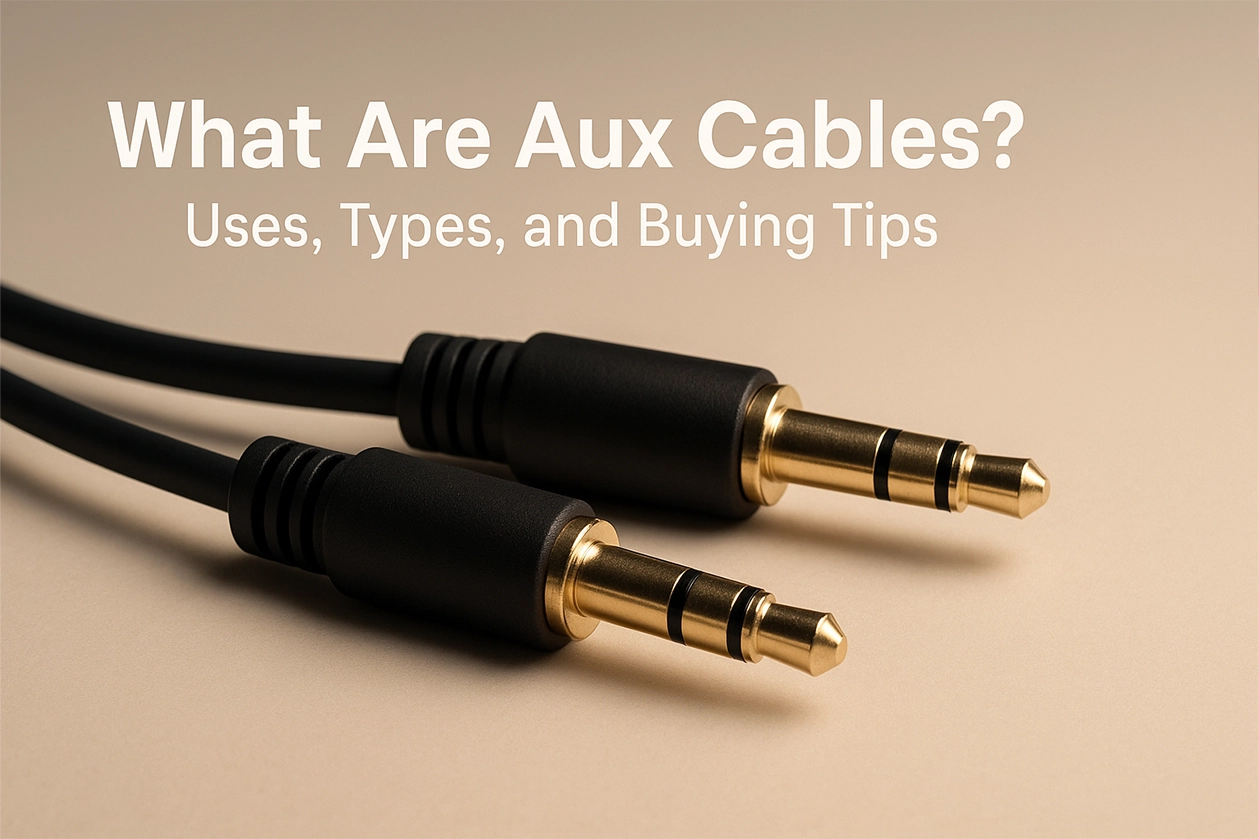

• AUX jack je standardní 3,5mm konektor používaný pro přenos analogového audio signálu
• Obsahuje tři kontakty – tip, ring a sleeve (TRS konektor) umožňující přenos stereofonního zvuku
• Typická délka AUX kabelu se pohybuje mezi 0,5 až 3 metry, což minimalizuje útlum signálu a ztrátu kvality

AUX jack je 3,5mm audio konektor, který přenáší analogový zvuk pomocí tří kontaktů: tip (levý kanál), ring (pravý kanál) a sleeve (zem). Tento TRS konektor zajišťuje kvalitní přenos stereofonního zvuku do reproduktorů nebo sluchátek bez digitálního zpracování. Analogový audio signál se tak šíří přímo přes kovové vodiče uvnitř kabelu.

Jak funguje audio vstup AUX jack a jak funguje přenos zvuku

Přes AUX jack se do zařízení dostává analogový signál bez komprese, což znamená, že kvalita zvuku závisí na kvalitě kabelu a délce vedení. Kabelová délka obvykle do 3 metrů omezuje útlum signálu, protože delší kabely mohou způsobit zeslabení a zkreslení zvuku. AUX kabel je tedy ideální pro připojení zdrojů jako jsou telefony, přehrávače nebo autorádia k audio systémům.

Tip: Častou chybou je používání příliš dlouhého nebo nekvalitního kabelu, který vede k nežádoucímu útlumu a šumu. AUX jack se hodí pro jednoduché a rychlé propojení zařízení, ale ne pro profesionální studiovou techniku, kde se preferují digitální přenosy.

Praktické použití AUX jacku v různých zařízeních

AUX jack je standardní 3,5mm audio konektor určený pro přenos analogového stereofonního zvuku mezi zařízeními bez potřeby digitálního párování. V praxi jej využijete k propojení smartphonu, autorádia, reproduktorů, televizí nebo počítačů pomocí kabelu s TRS konektorem, který přenáší levý a pravý kanál spolu se zemnícím vodičem. Tento způsob přenosu zvuku je jednoduchý, rychlý a kompatibilní s většinou běžných audio zařízení.

Jak připojit AUX kabel krok za krokem

1. Zapojte konektor AUX kabelu (3,5mm TRS) do výstupu audio zdroje, například sluchátkového výstupu smartphonu nebo tabletu.
2. Připojte druhý konec kabelu do vstupu audio zařízení, například AUX vstupu autorádia, reproduktoru nebo zesilovače.
3. Nastavte hlasitost na obou zařízeních přibližně na 50 %, aby nedošlo k přebuzení nebo zkreslení zvuku.
4. Spusťte přehrávání zvuku a podle potřeby dolaďte hlasitost na zdroji i přijímači.

AUX kabely se vyrábějí s konektory TRS (tip-ring-sleeve) pro stereofonní přenos a TRRS (tip-ring-ring-sleeve), které navíc umožňují přenos mikrofonního signálu, například u sluchátek s mikrofonem. V automobilu AUX jack umožňuje rychlé propojení smartphonu s autorádiem bez složitého párování přes Bluetooth, což oceníte při přehrávání hudby, podcastů nebo navigačních pokynů.

Tip: Při zasouvání AUX konektoru dbejte na správný úhel a mírnou sílu, abyste předešli mechanickému poškození portu, které může vést ke zhoršení kontaktu a šumu ve zvuku.

Více informací o AUX jacku a jeho technickém fungování najdete na Wikipedii.

Technické parametry AUX jacku – rozměry, konstrukce, typy konektorů (TRS vs TRRS)

Technické parametry AUX jacku určují jeho použití v různých audio zařízeních. Standardní 3,5mm jack, často označovaný jako AUX konektor, přenáší analogový zvuk prostřednictvím specifických kontaktů. Rozdíly mezi TRS a TRRS konektory se týkají počtu kontaktů a funkcí, které podporují.

Co znamenají kontakty tip, ring a sleeve

TRS konektor obsahuje tři kontakty: tip, ring a sleeve. Tip přenáší signál levého kanálu, ring zajišťuje pravý kanál stereo zvuku a sleeve slouží jako zemnění nebo společný vodič. Tato konstrukce umožňuje standardní přenos analogového stereofonního zvuku přes jeden 3,5mm jack.

Rozdíl mezi TRS a TRRS konektory

TRS konektor má tři kontakty a používá se pro stereofonní zvuk bez mikrofonu. TRRS konektor přidává čtvrtý kontakt, což umožňuje přenášet mikrofonní vstup nebo video signál vedle stereo zvuku. Díky tomu TRRS podporuje například handsfree sluchátka s mikrofonem, zatímco TRS slouží pouze k přenosu zvuku.

Praktické tipy pro používání AUX jacku v domácí audio technice:

• Zkontrolujte, zda vaše zařízení vyžaduje TRS nebo TRRS konektor.
• Použití nesprávného konektoru může způsobit špatný přenos zvuku nebo nefunkčnost mikrofonu.
• AUX kabel s 3,5mm jackem je univerzální, ale vždy se ujistěte o kompatibilitě s vaším audio vstupem.

Výhody a omezení analogového přenosu přes AUX jack

Analogový přenos přes AUX jack představuje jednoduchý a osvědčený způsob připojení audio zařízení, který nabízí přirozený a teplý zvuk bez digitální komprese. Tento typ spojení využívá 3,5mm jack, často ve variantách TRS nebo TRRS konektoru, a umožňuje přímý přenos analogového signálu přes AUX kabel. Přestože je AUX jack stále populární, je třeba počítat s určitými omezeními, zejména co se týká délky kabelu a kvality přenosu ve srovnání s moderním bezdrátovým připojením.

Vliv kvality kabelu a stínění na zvuk

Kvalita kabelu a jeho stínění zásadně ovlivňují kvalitu přenášeného signálu, a tím i výsledný analogový zvuk. Špatně stíněný nebo nekvalitní kabel může způsobit zvýšený šum a útlum signálu, který se projevuje zhoršením kvality zvuku. Pro optimální přenos doporučuji používat kvalitní AUX kabely s dostatečným stíněním proti elektromagnetickému rušení.

• kvalitní kabel s dobrým stíněním snižuje šum
• nekvalitní kabel může způsobit útlum signálu
• délka kabelu výrazně ovlivňuje přenos, ideální je do 3 metrů
• TRS konektor je standardní pro stereo analogový přenos, TRRS umožňuje navíc mikrofonní vstup

Výhody a nevýhody AUX jacku oproti bezdrátovému připojení

AUX jack zajišťuje stabilní analogový přenos s minimální latencí a bez komprese, což se hodí tam, kde je prioritou kvalita zvuku. Naopak bezdrátové připojení přináší větší pohodlí a digitální funkce, například ovládání hlasitosti nebo přepínání skladeb přímo z přijímače. Omezením AUX kabelu je však fyzická délka a potenciální útlum signálu, zatímco bezdrátová technologie může trpět interferencemi a ztrátou kvality kvůli kompresi.

Tip: Pro připojení v autě nebo domácí audio technice je AUX jack vhodný, pokud preferujete spolehlivost a kvalitu zvuku před bezdrátovým pohodlím, ale nehodí se pro velmi dlouhé kabelové propojení nad 3 metry.

Údržba a životnost AUX kabelů a konektorů

AUX kabely s 3,5mm audio konektorem, často typu TRS nebo TRRS, přenášejí analogový zvuk mezi zařízeními. Životnost těchto kabelů závisí především na kvalitě použitých materiálů a správném zacházení. Opakované zasouvání a vysouvání konektoru způsobuje mechanické opotřebení kontaktů, což vede ke zhoršení kvality přenosu signálu nebo úplné ztrátě zvuku.

Pro prodloužení životnosti AUX kabelu doporučuji:

• Vyhýbejte se ohýbání kabelu v bezprostřední blízkosti konektorů, kde se při běžném používání kumuluje největší mechanické namáhání a může dojít k přerušení vodičů.
• Zasouvejte konektor rovnoměrně, bez použití nadměrné síly nebo šikmého úhlu, aby nedocházelo k poškození kovových kontaktů TRS/TRRS.
• Ukládejte kabely volně navinuté do kruhu o průměru minimálně 10 cm, čímž zabráníte trvalému deformování vodičů a izolace.
• Pravidelně čistěte kovové kontakty suchým mikrovláknovým hadříkem, aby se odstranil prach a oxidace, které mohou zvýšit odpor a způsobit šum v přenosu.

Častá chyba spočívá v připojování konektoru silou nebo pod úhlem, což urychluje opotřebení kontaktů a může vést k nestabilnímu spojení a přerušování zvuku.

Tip: Pro domácí i automobilové použití platí, že AUX kabely s délkou do 3 metrů udrží kvalitní přenos signálu, delší kabely zvyšují riziko útlumu a ztráty kvality. Pokud potřebujete delší spojení, zvažte kabely s kvalitnější stíněním nebo digitální alternativy.

Správná péče o AUX kabel výrazně zvyšuje jeho spolehlivost a zachovává kvalitu analogového zvukového přenosu v běžných audio systémech.

Alternativní technologie k AUX jacku a jejich srovnání

AUX jack, známý také jako 3,5mm jack, je analogový audio konektor, který přenáší zvukový signál prostřednictvím kabelu s TRS nebo TRRS konektory. V praxi slouží k jednoduchému propojení zařízení jako jsou telefony, autorádia nebo reproduktory přes AUX kabel. Oproti tomu Bluetooth umožňuje bezdrátový přenos zvuku, což poskytuje více pohodlí, ale může trpět ztrátou kvality a občasným zpožděním signálu.

Digitální přenos nabízí USB-C audio, který díky digitálnímu signálu přináší vyšší kvalitu zvuku a stabilní připojení. Optický kabel TOSLINK přenáší digitální zvuk světelnými impulzy, což eliminuje rušení elektromagnetickým šumem. Jaké jsou výhody a nevýhody aux jacku oproti bezdrátovému připojení? AUX kabel zaručuje stabilní spojení bez latence, ale omezuje mobilitu zařízení.

Tabulka srovnání alternativních audio vstupů:

Časté dotazy k AUX jacku a jeho používání

Otázka: Co znamená režim AUX v autorádiu?

Režim AUX umožňuje přehrávání analogového zvuku z externího zařízení přes 3,5mm jack bez potřeby digitálního párování. Autorádio tak přijímá signál prostřednictvím audio konektoru a přenáší jej do reproduktorů.

Otázka: Jak připojit AUX kabel k telefonu a reproduktoru?

Zasuňte konektor AUX kabelu do výstupu telefonu (obvykle 3,5mm jack) a druhý konec do vstupu reproduktoru. Poté nastavte hlasitost a spusťte přehrávání hudby nebo zvuku.

Otázka: Jaký je rozdíl mezi TRS a TRRS konektory?

TRS konektor má tři kontakty pro stereo audio (levý, pravý kanál a zem), zatímco TRRS přidává čtvrtý kontakt, který umožňuje přenos mikrofonního signálu nebo videa.

Otázka: Jak dlouhý může být AUX kabel bez výrazné ztráty kvality?

Optimální délka kabelu je do 3 metrů. Delší kabely výrazně zvyšují útlum a mohou způsobit zkreslení analogového zvuku.

Otázka: Proč AUX kabel nepřenáší digitální zvuk ve vysokém rozlišení?

AUX kabel přenáší pouze analogový zvuk, není kompatibilní s digitálními formáty jako SPDIF nebo HDMI, které umožňují přenos signálu ve vysokém rozlišení.

Otázka: K čemu slouží tři kontakty na AUX konektoru?

Kontakty tip a ring přenášejí levý a pravý audio kanál, zatímco sleeve slouží jako zemnění a zajišťuje správnou funkci signálu.

Otázka: Jaké jsou hlavní výhody použití AUX jacku?

AUX jack nabízí jednoduché připojení, širokou kompatibilitu mezi audio zařízeními a přirozený analogový zvuk bez kompresních ztrát.

Otázka: Jak správně udržovat AUX kabely?

Doporučuje se vyhýbat ohýbání kabelu, skladovat ho v suchu, pravidelně čistit konektory a nepoužívat kabely s viditelným poškozením.

Otázka: Je možné použít AUX kabel pro nahrávání zvuku?

Ano, ale kvalita je omezena analogovým přenosem. Pro nahrávání ve vyšší kvalitě jsou vhodnější digitální vstupy.

Otázka: Jaký je rozdíl mezi AUX jackem a Bluetooth připojením?

AUX přenáší analogový zvuk kabelem bez zpoždění, zatímco Bluetooth je bezdrátový digitální přenos s možností rušení a minimálním zpožděním.

Otázka: Jak se vyvarovat nejčastějších chyb při používání AUX kabelu?

Správně zapojte kabel, nepoužívejte poškozené konektory a vyhněte se přetěžování kabelu častým ohýbáním.

Otázka: Proč může AUX kabel způsobit šum nebo praskání?

Šum často vzniká kvůli nedostatečnému stínění kabelu nebo opotřebeným kontaktům, které je třeba pravidelně kontrolovat.

Otázka: Jak funguje AUX jack v autě?

AUX jack přenáší analogový zvuk z externího přehrávače do autorádia přes 3,5mm vstup, což umožňuje jednoduché přehrávání bez nutnosti párování.

Otázka: Co je to AUX výstup?

AUX výstup je analogový audio konektor, který slouží k přenosu zvuku z jednoho zařízení na další, například z telefonu do reproduktoru.

Otázka: Jaký typ AUX kabelu je vhodný pro domácí audio techniku?

Vhodný je kvalitní kabel s dobrým stíněním a délkou do 3 metrů, který minimalizuje rušení a zachovává čistotu analogového zvuku.

Praktické tipy pro používání AUX jacku v domácí audio technice

Pro dosažení nejlepší kvality zvuku používejte kabely s kvalitním stíněním a délku nepřesahující 3 metry. Při připojování vždy zkontrolujte čistotu konektorů a vyhněte se opakovanému ohýbání kabelu, které může poškodit vnitřní vodiče.
