Jak správně připojit třífázový motor na 220 a 380 V přehled
Správné zapojení třífázového motoru vyžaduje přesnou volbu mezi konfigurací hvězda nebo trojúhelník podle napětí vaší sítě. Pro provoz na běžné jednofázové napětí 230 V využijete rozběhový kondenzátor, zatímco pro plný výkon v průmyslové síti 400 V zajistíte optimální chod pomocí přímého připojení nebo frekvenčního měniče.
To hlavní z článku
- Třífázové motory se zapojují do hvězdy (Y) nebo trojúhelníku (Δ) podle napětí a výkonu.
- Pro provoz na 220 V se často používá zapojení do hvězdy, na 380 V do trojúhelníku.
- Kapacita kondenzátorů pro rozběh na jednofázové síti je cca 60-68 μF na 1 kW výkonu.
- Skluz třífázového motoru se pohybuje mezi 3 až 5 % otáček.
- Při nesprávném zapojení může dojít ke ztrátě výkonu až o 30-50 % a zhoršeným rozběhovým vlastnostem.
Jak zapojit třífázový motor do hvězdy a do trojúhelníku
Pro správné zapojení třífázového motoru musíte nejprve ověřit napěťový štítek motoru a zvolit konfiguraci vinutí odpovídající vaší síti. Volba mezi zapojením do hvězdy a do trojúhelníku přímo ovlivňuje elektrické zatížení vinutí a dosažitelný výkon motoru při provozu na 230 nebo 400 V.
Princip zapojení do hvězdy (Y)
Zapojení do hvězdy (Y) spočívá v propojení konců všech tří vinutí motoru do jednoho společného uzlu, zatímco na začátky vinutí přivádíte jednotlivé fáze sítě. Tento způsob snižuje napětí působící na každé jednotlivé vinutí na hodnotu 230 V, což je ideální pro připojení motoru na sdružené napětí 400 V. Hlavní výhodou je nižší rozběhový proud, který šetří elektrickou síť i samotné komponenty před nadměrným tepelným namáháním. Pokud hledáte návod na zapojení třífázového motoru do sítě 220V a 380V, hvězda představuje bezpečnější volbu pro rozběh. Snížení proudu však omezuje celkový výkon motoru oproti nominální hodnotě.
Princip zapojení do trojúhelníku (Δ)
Zapojení do trojúhelníku (Δ) vytváří uzavřený obvod, kde konec jednoho vinutí spojujete se začátkem následujícího. Při tomto uspořádání je každé vinutí vystaveno plnému sdruženému napětí 400 V, což umožňuje motoru dosáhnout maximálního výkonu a vysokého rozběhového momentu. Schéma zapojení třífázového motoru pro provoz na 220 a 380 V v režimu trojúhelník je nezbytné u aplikací vyžadujících stálý vysoký výkon. Při provozu v síti 230 V se často využívají kondenzátory pro motor 220 V, které simulují třetí fázi a umožňují rozběh motoru zapojeného v trojúhelníku.
Doporučení podle výkonu motoru
Výkon motoru je klíčovým parametrem pro volbu správného typu zapojení. Pro běžné třífázové motory do výkonu 3 kW se standardně využívá zapojení do hvězdy, které zajišťuje šetrný rozběh. U motorů nad 4 kW je pro dosažení plného krouticího momentu pod zátěží vhodnější zapojení do trojúhelníku.
- Motory do 3 kW: doporučuje se hvězda (Y) pro nižší proudové špičky.
- Motory nad 4 kW: vyžadují trojúhelník (Δ) pro plné využití nominálního výkonu.
- Frekvenční měnič motor: umožňuje plynulou regulaci otáček bez ohledu na fixní zapojení vinutí.
Tip: Před spuštěním vždy zkontrolujte štítek motoru, zda je určen pro napětí 400/230 V nebo 690/400 V. Častá chyba: zapojení motoru konstruovaného pro 400 V (hvězda) do trojúhelníku v síti 400 V vede k okamžitému přetížení a spálení vinutí. Na co si dát pozor: bezpečnost zapojení motoru vždy vyžaduje řádné dotažení svorek a správně dimenzovaný jistič motoru, který chrání před zkratem a přetížením. Toto zapojení se hodí pro stacionární stroje, nikoliv pro aplikace vyžadující časté reverzování bez odpovídajícího řízení.
Jak připojit třífázový motor pro provoz na 220 V
Pro provoz třífázového motoru na jednofázové síti 220 V musíte využít zapojení do hvězdy a doplnit jej o provozní a rozběhový kondenzátor. Tento postup vám umožní využít třífázový motor v domácích podmínkách, avšak počítejte s tím, že výkon motoru klesne zhruba na 60 až 70 % původní hodnoty.
Kontrola štítku motoru a příprava
Před zahájením prací vždy prověřte údaje na výrobním štítku motoru, kde naleznete hodnoty jmenovitého napětí a proudu. Pro provoz na 220 V musí štítek uvádět možnost zapojení pro toto napětí, obvykle značené jako 230/400 V. Pokud je motor určen pouze pro 400 V, provoz na jedné fázi není bez úprav vinutí možný. Připravte si multimetr pro kontrolu izolace vinutí a správné hodnoty kondenzátorů, které jsou pro start a chod motoru kritické. Častá chyba: podcenění kapacity kondenzátoru, což vede k přehřívání motoru a nízkému rozběhovému momentu.

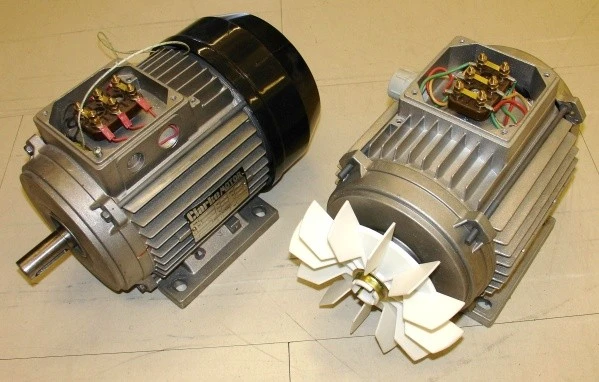

Zapojení vinutí do hvězdy (Y)
Zapojení do hvězdy (Y) představuje základní konfiguraci, kdy propojíte konce všech tří vinutí motoru do jednoho společného bodu. V praxi to znamená propojení svorek U2, V2 a W2 na svorkovnici motoru pomocí měděných můstků. Na zbývající svorky U1, V1 a W1 následně přivedete fázi, nulový vodič a přes kondenzátor napojíte třetí vinutí.
- Propojení svorek – spojte svorky U2, V2, W2 vzájemně mezi sebou.
- Připojení fáze – zapojte fázový vodič na svorku U1.
- Připojení nuly – zapojte nulový vodič na svorku V1.
- Instalace kondenzátorů – připojte kondenzátory motor 220 V mezi svorky V1 a W1 pro vytvoření fázového posunu.
Tip: Pokud motor po zapnutí jen vrčí a netočí se, zkontrolujte kapacitu kondenzátoru nebo správnost propojení vinutí, protože při nesprávném zapojení dochází k rychlému nárůstu teploty vinutí.
Připojení stykače a jističe
Bezpečnost zapojení motoru vyžaduje správné jištění a ovládací prvky. Jistič motoru chrání motor před přetížením a zkratem, přičemž jeho jmenovitý proud musí odpovídat štítkovému proudu motoru při zapojení na 220 V. Stykač následně slouží k bezpečnému spínání silového obvodu a umožňuje ovládání motoru pomocí externích tlačítek.
- Jistič zajistí okamžité odpojení při překročení povoleného proudu.
- Stykač efektivně odděluje ovládací obvod od silového napájení.
Toto zapojení se hodí pro lehčí zátěže, jako jsou ventilátory nebo menší čerpadla, zatímco pro náročné stroje s vysokým rozběhovým momentem je vhodnější zvolit frekvenční měnič motor, který zajistí plynulý rozběh a plný výkon. Na co si dát pozor: vždy zajistěte řádné uzemnění kostry motoru, aby byla zajištěna ochrana před nebezpečným dotykovým napětím.
Jak připojit třífázový motor pro provoz na 380 V
Správné zapojení třífázového motoru pro provoz na 380 V vyžaduje důslednou přípravu a dodržení technických parametrů uvedených na štítku stroje. Zde naleznete praktický návod na zapojení třífázového motoru pro 380 V, který zajistí bezpečný chod bez zbytečných rizik.
Kontrola údajů na štítku motoru
Před zahájením práce vždy zkontrolujte štítek motoru, kde je uvedeno jmenovité napětí a způsob zapojení. Pro provoz v síti 380 V (dnes standardizováno na 400 V) hledejte symbol trojúhelníku (Δ) nebo hvězdy (Y) následovaný příslušnou hodnotou napětí. Pokud je na štítku uvedeno 400/230 V, motor je určen pro zapojení do hvězdy v síti 400 V. V případě štítku 690/400 V je pro plný výkon při 400 V nutné zvolit zapojení do trojúhelníku. Správné určení napětí je klíčové, protože nesprávné zapojení může vést k poškození vinutí.

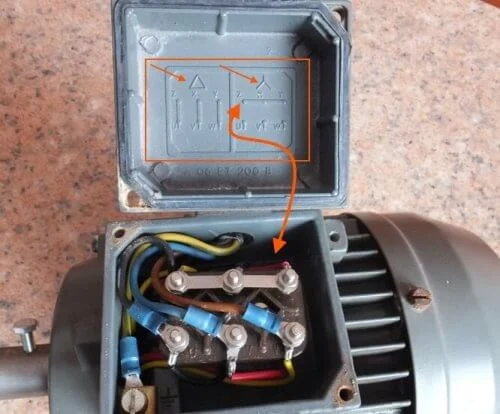

Propojení svorek do trojúhelníku (Δ)
Zapojení do trojúhelníku (Δ) pro 380 V realizujete pomocí měděných můstků ve svorkovnici motoru. Cílem je propojit konce jednotlivých vinutí tak, aby vznikla uzavřená smyčka.
- Umístění můstků – propojte svorky U1 s W2, V1 s U2 a W1 s V2 pomocí přiložených měděných propojek.
- Kontrola dotažení – pevně utáhněte matice na svorkách, aby nedocházelo k přechodovým odporům a zahřívání spoje.
- Připojení fází – přiveďte tři fáze napájecího napětí na svorky U1, V1 a W1.
Tímto způsobem zajistíte, že každé vinutí motoru bude pod napětím 380 V, což odpovídá jmenovitým parametrům pro toto zapojení.

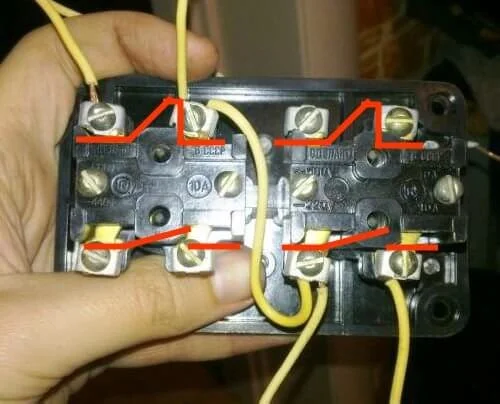

Připojení stykače a jističe pro 380 V
Bezpečnost zapojení motoru závisí na správné volbě jistících prvků, které chrání motor i obsluhu před zkratem či přetížením. Stykač řídí spuštění motoru a umožňuje dálkové ovládání, zatímco jistič zabezpečuje ochranu motoru před nadproudem.
Odborná rada: Při výběru jističe vždy nastavte vypínací hodnotu podle jmenovitého proudu motoru uvedeného na štítku, nikoliv podle celkového výkonu.
Při instalaci postupujte následovně:
- Instalace jističe – zapojte motorový jistič před stykač, aby chránil celý obvod včetně ovládací části.
- Zapojení stykače – připojte silové kontakty stykače mezi jistič a svorkovnici motoru.
- Kontrola skluzu motoru – po spuštění ověřte, zda motor dosahuje jmenovitých otáček a nevykazuje nadměrný hluk.
Častá chyba: Zapomínání na kontrolu směru otáčení. Pokud se motor točí opačným směrem, stačí prohodit libovolné dvě fáze na přívodu. Toto zapojení je vhodné pro průmyslové stroje s vysokou zátěží, zatímco pro aplikace vyžadující plynulý rozběh se častěji využívá frekvenční měnič motor, který umožňuje precizní regulaci otáček. Pro menší výkony a domácí použití je naopak vhodnější zapojení motoru hvězda trojúhelník, nebo při absenci třífázové sítě použití kondenzátoru pro motor 220 V.
Zapojení třífázového motoru na jednofázovou síť 220 V s kondenzátory
Provoz třífázového motoru v běžné jednofázové síti 220 V je možný pomocí úpravy zapojení vinutí a přidání kondenzátorů. Tento postup, známý jako Steinmetzovo zapojení, umožňuje využít třífázový motor tam, kde není k dispozici třífázový rozvod, ovšem za cenu snížení výkonu motoru na přibližně 60 až 70 % jeho jmenovité hodnoty.
Princip Steinmetzova zapojení
Steinmetzovo zapojení využívá kondenzátor k vytvoření umělého fázového posunu, který je nezbytný pro vznik točivého magnetického pole v asynchronním motoru. Třífázový motor zapojení vinutí obvykle vyžaduje do trojúhelníku, přičemž jedna fáze z jednofázové sítě napájí dvě svorky motoru a třetí svorka je připojena přes kondenzátor k jedné z těchto fází. Tento kondenzátor vytváří fázový posun napětí vůči zbývajícím vinutím, čímž simuluje chybějící fáze. Výsledkem je rozběh motoru, ale je nutné počítat s vyšším skluzem motoru a nerovnoměrným zatížením jednotlivých vinutí. Pokud potřebujete plný krouticí moment, vhodnější alternativou je frekvenční měnič motor, který zajistí plynulou regulaci bez ztráty výkonu.
Druhy kondenzátorů a jejich kapacity
Pro správný chod motoru se používají provozní kondenzátory, které musí být dimenzovány na střídavé napětí minimálně 400 V, aby odolaly napěťovým špičkám v síti. Vhodné jsou polypropylenové fóliové typy, které dobře snášejí trvalou zátěž. Častá chyba: použití elektrolytických kondenzátorů určených pro stejnosměrné obvody, které při zapojení do střídavé sítě explodují. Pro náročnější rozběhy lze přidat spouštěcí kondenzátor, který se po dosažení otáček odpojí odstředivým spínačem nebo časovým relé. Bezpečnost zapojení motoru vyžaduje vždy řádné uzemnění kostry motoru a použití kondenzátorů s dostatečnou dielektrickou pevností.
Výpočet kapacity kondenzátorů podle výkonu motoru
Kapacita kondenzátoru se volí podle výkonu motoru, přičemž orientační pravidlo říká 60 až 68 μF na 1 kW výkonu. Správná hodnota zajišťuje optimální chod bez nadměrného zahřívání vinutí.
| Výkon motoru (kW) | Kapacita kondenzátoru (μF) |
|---|---|
| 0,25 kW | 15 – 17 μF |
| 0,55 kW | 33 – 37 μF |
| 1,10 kW | 66 – 75 μF |
Tip: Pokud se motor po zapnutí nerozebíhá nebo nadměrně hučí, je zvolená kapacita pravděpodobně příliš nízká nebo vysoká; postupně upravte hodnotu v krocích po 5 μF, dokud motor nebude běžet klidně.
Upozornění: Toto zapojení se hodí pro lehké pohony jako stolní brusky či ventilátory; pro stroje vyžadující vysoký rozběhový moment se tato metoda nehodí a může vést k přehřátí vinutí.
Jak přepínat mezi zapojením hvězda a trojúhelník
Správné přepínání mezi konfiguracemi hvězda a trojúhelník je klíčové pro efektivní provoz třífázového motoru a zajištění jeho dlouhé životnosti. Tento praktický návod na zapojení třífázového motoru pro 220 a 380 V vám pomůže pochopit principy manipulace se svorkovnicí při zachování maximální provozní bezpečnosti.
Bezpečnostní opatření před přepínáním
Bezpečnost zapojení motoru je prioritou, proto vždy začínejte fyzickým odpojením zařízení od elektrické sítě. Před jakoukoliv manipulací se svorkami ověřte pomocí zkoušečky napětí, že v přívodních vodičích skutečně není žádný proud. Doporučuji důsledné označení všech vodičů štítky, aby nedošlo k záměně fází při zpětném zapojení. Pamatujte, že nesprávné zapojení vede k okamžitému poškození vinutí motoru nebo k vyhoření jističe. Pokud si nejste jisti identifikací svorek U1, V1, W1 a U2, V2, W2, konzultujte schéma na štítku motoru. Vždy pracujte pouze s čistým nářadím s izolovanou rukojetí a dbejte na pevné dotažení všech matic na svorkovnici.
Postup přepojení svorek
Při změně konfigurace využíváte měděné propojky umístěné na svorkovnici. Přepínání motoru vyžaduje přesné dodržení následujícího postupu, aby nedošlo ke zkratu mezi fázemi.
- Odpojení přívodu – vypněte hlavní jistič a zajistěte jej proti nechtěnému zapnutí.
- Identifikace svorek – ověřte podle schématu na štítku motoru správnou orientaci vývodů vinutí.
- Zapojení do hvězdy (Y) – propojte svorky U2, V2 a W2 pomocí propojovacích můstků do jednoho uzlu a na zbývající svorky U1, V1, W1 přiveďte tři fáze.
- Zapojení do trojúhelníku (Δ) – propojte vždy dvě sousední svorky (U1-W2, V1-U2, W1-V2) vertikálními můstky a na tyto dvojice připojte jednotlivé fáze napájení.
- Kontrola dotažení – zkontrolujte mechanickou pevnost všech spojů, protože volný kontakt způsobuje zahřívání svorkovnice.
Tip: Při provozu na jednofázovou síť 230 V se pro rozběh třífázového motoru používají kondenzátory pro motor 220 V, které však vždy snižují celkový výkon motoru přibližně na 70 % původní hodnoty.
Typické chyby a jak se jim vyhnout
Mezi nejčastější chyby při zapojení třífázového motoru patří záměna počátků a konců vinutí, což způsobuje nevyvážený chod a nadměrný skluz motoru. Častou chybou je také ponechání původních propojek při připojování na frekvenční měnič motor, což může vést k destrukci elektroniky měniče. Pamatujte, že toto zapojení se hodí pro motory s odpovídajícími štítkovými údaji, ale není vhodné pro motory konstruované výhradně pro napětí 400 V v zapojení do hvězdy. Pokud motor po zapojení silně vibruje nebo hučí, okamžitě jej odpojte a překontrolujte správnost propojení můstků.
Schéma zapojení třífázového motoru s frekvenčním měničem
Frekvenční měnič představuje nejmodernější způsob, jak ovládat třífázový motor, protože umožňuje plynulou regulaci otáček a eliminaci proudových rázů při rozběhu. Toto řešení nahrazuje složité mechanické převody a zajišťuje optimální skluz motoru v celém rozsahu zatížení.
Označení a funkce svorek
Pro správné zapojení motoru s frekvenčním měničem musíte rozlišovat vstupní a výstupní stranu zařízení. Napájecí napětí ze sítě se připojuje na vstupní svorky označené jako L1, L2 a L3. Tyto svorky přivádějí elektrickou energii do usměrňovače měniče. Výstupní část měniče, která již napájí samotný elektromotor, disponuje svorkami U, V a W. Právě na tyto svorky připojíte vinutí motoru podle požadovaného schématu. Tip: Vždy zkontrolujte štítek motoru, zda je zapojení do hvězdy či trojúhelníku kompatibilní s výstupním napětím měniče, abyste předešli poškození izolace vinutí. Zatímco u přímého připojení na síť volíte mezi zapojením hvězda nebo trojúhelník, měnič si napětí upraví elektronicky. Častou chybou je záměna vstupních a výstupních svorek, což vede k okamžitému zničení výkonových tranzistorů měniče.
Ochranné prvky v zapojení s měničem
Bezpečnost zapojení motoru vyžaduje instalaci vhodných jistících prvků mezi přívodní síť a vstup měniče. Základem je jistič motoru odpovídající jmenovitému příkonu měniče a rychlé pojistky, které chrání polovodičové součástky před zkratem. Ochranné prvky musí být dimenzovány tak, aby zvládly krátkodobé špičky při nabíjení kondenzátorů uvnitř měniče. Instalace tepelné ochrany přímo do vinutí motoru je vysoce doporučena, neboť měnič nemusí vždy správně vyhodnotit přehřátí při nízkých otáčkách. Toto zapojení se hodí pro průmyslové pohony a čerpadla, kde je vyžadována vysoká přesnost řízení. Pro nenáročné aplikace s trvalými otáčkami se naopak často využívají levnější kondenzátory motor 220 V, které však neposkytují takovou míru kontroly. Pamatujte, že správné uzemnění měniče i motoru je kritické pro odrušení vysokofrekvenčního rušení vznikajícího při spínání.
Časté dotazy
Jak zapojit motor do hvězdy?
Spojte konce všech tří vinutí do společného bodu (střed) a připojte přívody na začátky vinutí; tento způsob snižuje napětí na vinutích na 220 V.
Jak zapojit motor 400V?
Pro 400 V (380 V) se motor zapojuje do trojúhelníku, kde jsou vinutí spojena sériově, což umožňuje plný výkon motoru.
Jak zapojit jednofázový motor?
Jednofázový motor se liší konstrukcí, u třífázového motoru na jednofázovou síť se používají kondenzátory pro vytvoření fázového posunu.
Jak zapojit asynchronní motor?
Asynchronní motor se zapojuje podle štítku, obvykle do hvězdy pro 220 V nebo do trojúhelníku pro 380 V, s použitím stykače a jističe.
Jak vybrat kapacitu kondenzátorů pro 220 V provoz?
Kapacita kondenzátorů se volí přibližně 60-68 μF na 1 kW výkonu motoru, s minimálním provozním napětím 400 V.
Jak přepínat mezi hvězdou a trojúhelníkem?
Nejprve odpojte napájení, správně označte vodiče, přepojte svorky podle schématu a pak zkontrolujte spojení před zapnutím.
Jaké jsou nejčastější chyby při zapojení motoru?
Neodpojení napájení při přepojování, špatné označení vodičů, nesprávné propojení svorek a nedodržení schématu zapojení.
Jaké ochranné prvky jsou nutné při zapojení motoru?
Používejte motorové jističe a nadproudová relé nastavená na jmenovitý proud motoru pro ochranu proti přetížení.
Lze třífázový motor provozovat na jednofázové síti?
Ano, s použitím kondenzátorů pro fázový posun, ale výkon motoru klesne asi na 70 % nominální hodnoty.
Co je skluz motoru a jaká je jeho hodnota?
Skluz je rozdíl mezi synchronními otáčkami a skutečnými otáčkami rotoru, typicky 3-5 % pro asynchronní motory.
Jak zapojit třífázový motor na 220 V z jedné fáze pomocí kondenzátorů?
Použijte dva kondenzátory s kapacitou cca 70-100 µF na 220 V, zapojené do pomocného vinutí, aby se vytvořilo fázové posunutí potřebné pro rozběh motoru.
Jaké je doporučené schéma zapojení třífázového motoru pro přepínání mezi 220 a 380 V?
Použijte zapojení hvězda/trojúhelník, kde se při 380 V motor zapojuje do trojúhelníku a při 220 V do hvězdy, přičemž přepínání provedete pomocí stykačů podle standardního schématu.
