Jak správně zjistit polaritu vodičů a určit kladný a záporný
Určení polarity vodičů je klíčové pro správné zapojení elektrických obvodů a bezpečný provoz zařízení. Barevné značení vodičů většinou usnadňuje orientaci, ale ne vždy je spolehlivé, proto je vhodné použít měření polarity multimetrem. Správné rozpoznání kladného a záporného vodiče například u LED diody zabraňuje poškození součástky a zajistí její správnou funkci.
💡 Důležité na úvod
- Podle ČSN EN 60079-11 je ochranný vodič označen zeleno-žlutou kombinací pokrývající 30-70 % délky vodiče.
- Nulový vodič má označení modrou barvou, ideálně světlou, s pruhem širokým 15-100 mm.
- V DC systémech je kladný vodič červený a záporný bílý, v AC systémech hnědý, černý nebo šedý.
- LED dioda propouští proud od anody (kladný pól) ke katodě (záporný pól), délka vodičů a značení na pouzdře pomáhají určit polaritu.
- Multimetr v režimu testu diod ukáže propustné napětí cca 2 V u červených LED a 3 V u modrých a bílých, což pomáhá ověřit polaritu.

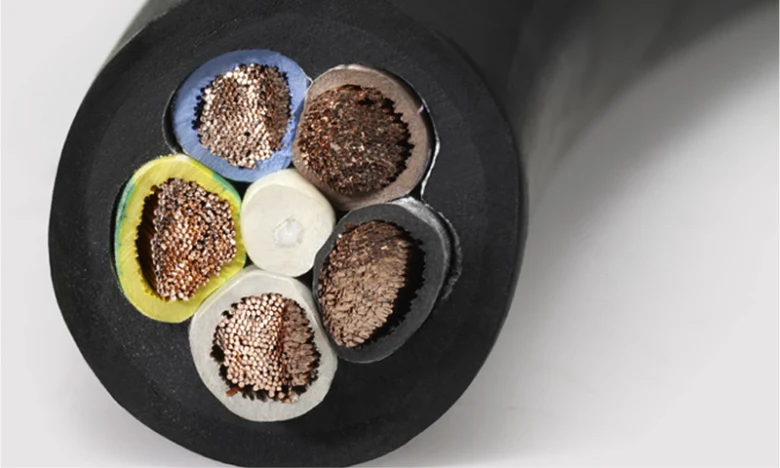

Jak určit polaritu vodičů podle barevného značení
Určení polarity vodičů podle barevného značení je základní krok pro správné zapojení elektrických obvodů. Podle normy ČSN EN 60079-11 zeleno-žlutá barva vždy označuje ochranný vodič, modrá barva nulový vodič. V DC systémech je kladný vodič označen červeně, záporný pak bílou barvou. Správné rozlišení těchto vodičů zabraňuje zkratům, chybám při montáži a zajišťuje bezpečnost při práci s elektřinou.
V AC systémech se kromě zeleno-žluté a modré barvy používají hnědá, černá a šedá pro fáze, což je důležité při měření polarity multimetrem nebo použití fázové zkoušečky. U reproduktorů a LED diod je kladný vodič často označen červeně nebo s bílým pruhem, záporný pak černě či modře.
| Barva | Význam | Použití |
|---|---|---|
| Zeleno-žlutá | Ochranný vodič | AC i DC systémy |
| Modrá | Nulový vodič | AC systémy |
| Červená | Kladný vodič (plus) | DC systémy |
| Bílá | Záporný vodič (mínus) | DC systémy |
Proč je důležité správně určit kladný a záporný vodič? Nesprávné určení polarity může poškodit zařízení, způsobit nebezpečné zkraty a ohrozit bezpečnost uživatelů. Proto je při práci vždy nutné respektovat platné barevné značení vodičů a ověřovat polaritu vhodnými měřicími přístroji.
Jak změřit a ověřit polaritu vodičů multimetr
Pro správné určení polarity vodičů je nejčastěji využíván multimetr v režimu testu diod. Tento přístroj umožňuje přesně změřit propustné napětí a určit kladný a záporný vodič v elektrickém obvodu. K dispozici jsou i další metody, například fázová zkoušečka, které pomáhají ověřit polaritu zejména u střídavých proudů.
Použití multimetru pro měření polarity
Pro měření polarity vodičů nastavte multimetr do režimu testu diod. Připojte červený vodič multimetru na anodu LED a černý na katodu. Při správném zapojení multimetr ukáže propustné napětí kolem 2 V u červených LED a až 3 V u modrých či bílých LED. Pokud je polarita opačná, displej zobrazí otevřený obvod nebo „OL“.
- Nastavte multimetr na test diod.
- Připojte červený vodič ke kladnému pólu (anodě).
- Připojte černý vodič ke zápornému pólu (katodě).
- Odečtěte hodnotu na displeji – kolem 2-3 V potvrzuje správné určení polarity.
Alternativní přístroje pro zjištění polarity
Fázová zkoušečka slouží k určení fázového vodiče ve vedení a může doplnit měření polarity u vícežilových kabelů. Zkoušečka polarity zase umožňuje rychle zjistit, zda je vodič kladný nebo záporný v DC obvodech. Tyto nástroje jsou vhodné zejména při práci s živými obvody, kde multimetr nemusí být vždy praktický.
Bezpečnostní opatření při měření
Při určování polarity ve živých obvodech vždy používejte vhodné ochranné pomůcky, například izolační rukavice a bezpečnostní brýle. Nepřipojujte měřicí přístroje k vodičům, pokud nejste si jisti napětím a stavem obvodu. Dodržujte postup měření krok za krokem, aby nedošlo k poškození přístroje nebo zranění.
- Použijte izolační rukavice a bezpečnostní brýle.
- Ujistěte se, že měřicí přístroj je správně nastaven.
- Nepřipojujte přístroj k vodičům pod napětím bez potřebných znalostí.
- Pracujte systematicky a s maximální opatrností.
Určení polarity LED diod a její význam v zapojení
LED dioda propouští elektrický proud výhradně jedním směrem – od anody, která je kladným pólem, ke katodě, tedy zápornému pólu. Anoda je obvykle identifikovatelná delším vodičem, zatímco kratší vodič označuje katodu. Na plastovém pouzdře LED diody bývá plochý okraj nebo zářez, který jednoznačně vyznačuje katodu. U SMD LED diod lze polaritu určit podle zářezu, zkoseného rohu nebo velikosti kontaktních plošek, přičemž větší ploška odpovídá katodě. Délka vodičů je proto spolehlivým vodítkem pro určení polarity.
Pro ověření polarity LED diody doporučuji použít multimetr v režimu testování diod, kdy červený měřící kabel připojíte na anodu a černý na katodu – při správném zapojení LED slabě svítí. Propustné napětí červených LED se pohybuje kolem 2 V, u modrých a bílých LED dosahuje přibližně 3 V. Při testování je nutné použít omezovací rezistor, aby nedošlo k nadměrnému proudu a poškození LED čipu.
Barevné značení vodičů podle platných norem výrazně usnadňuje určení polarity i v elektroinstalacích. V DC obvodech se kladný vodič označuje červenou barvou, záporný vodič bílou. V AC systémech jsou běžné barvy hnědá, černá a šedá, nulový vodič má světlou modrou barvu. Ochranný vodič musí být označen kombinací zelená-žlutá, která pokrývá 30-70 % délky vodiče v každých 15 mm. Délka vodičů a barevné značení byste měli vždy zkontrolovat před zapojením LED, aby nedošlo k záměně polarity.
Nesprávné zapojení LED diody způsobí blokaci proudu a LED se nerozsvítí, což je častá chyba zejména při určování polarity vodičů podle délky nebo barevného značení bez ověření měřením. Navíc může dojít k poškození LED čipu při vystavení vysokému zpětnému napětí. Proto doporučuji vždy ověřit polaritu LED podle schématu, fyzických znaků a případně měřením multimetrem.
Jak určit kladný a záporný vodič
Pro správné určení polarity vodičů u LED i dalších zařízení, například reproduktorů, je klíčové sledovat barevné značení a délku vodičů. Červený vodič označuje kladný pól, černý nebo modrý vodič je záporný. U vícežilových kabelů je nutné dodržovat standardní barevné kódování a délku vodičů, aby nedošlo k záměně.
Pro bezpečnost při práci s elektřinou je nezbytné použít fázovou zkoušečku nebo multimetr k přesnému určení polarity a zabránění poškození zařízení. Častou chybou je spoléhání se pouze na barvy vodičů bez ověření, což může vést k nesprávnému zapojení a poruše obvodu.
Tip: Určení polarity vodičů se hodí především při práci s DC napájením a LED osvětlením, kde je správná polarita kritická. Naopak u některých AC aplikací, kde vodiče nejsou polarizované, není toto rozlišení zásadní.
Metody zjištění polarity vodičů bez barevného značení
Polarity vodičů bez barevného značení lze určit několika přesnými metodami vhodnými i pro domácí kutily. Nejčastěji se používá multimetr nastavený na měření stejnosměrného napětí (DCV). Přiložením červeného měřicího hrotu na zkoumaný vodič a černého na zem nebo záporný pól zdroje multimetr zobrazí kladné napětí, pokud je vodič kladný, a záporné napětí, pokud je vodič záporný. Tento postup umožňuje přesně identifikovat polaritu i u vícežilových kabelů bez barevného značení.
Další metodou je použití fázové zkoušečky, která při kontaktu s fázovým vodičem signalizuje přítomnost napětí pomocí světelné nebo zvukové indikace. Tato metoda však neodliší kladný a záporný vodič v DC obvodech a je vhodná spíše pro orientační kontrolu přítomnosti fáze v AC instalacích. Proto je lepší ji kombinovat s měřením multimetrem.
Pro ověření polarity u polarizovaných LED diod lze sestavit jednoduchý testovací obvod s 3V knoflíkovou baterií a rezistorem 330 Ω. Připojením vodičů k LED se při správné polaritě LED slabě rozsvítí. U LED diod pomáhá také fyzický znak polarity – delší vodič je anoda (kladný pól), kratší katoda (záporný pól). U SMD LED se polarita pozná podle zářezu nebo tečky na pouzdře označující katodu.
- Použijte multimetr v režimu DC napětí pro přesné určení polarity vodičů
- Ověřte přítomnost fáze fázovou zkoušečkou jako doplňkovou kontrolu v AC obvodech
- Sestavte testovací obvod s 3V baterií a rezistorem pro kontrolu polarity LED diod
- Využijte délku vodičů u klasických LED jako orientační znak polarity
Tip: Častou chybou je spoléhat se pouze na délku vodičů u LED, protože u některých výrobců může být délka vodičů zaměněná. Proto doporučuji vždy ověřit polaritu multimetrickým testem nebo pomocí testovacího obvodu. Pro koho se tyto metody hodí: domácí kutilové a elektrikáři bez přístupu k barevnému značení vodičů. Pro koho NE: profesionálové v průmyslových instalacích, kde je vyžadováno přesné barevné značení podle ČSN EN 60079-11 a další norem.
Bezpečnostní zásady při určování polarity ve živých obvodech
Při určování polarity vodičů ve živých obvodech je nezbytné dodržovat přísná bezpečnostní pravidla, která snižují riziko úrazu elektrickým proudem a zajišťují přesné měření polarity multimetrem nebo fázovou zkoušečkou.
Zásady práce s elektrickým proudem
Základním bezpečnostním opatřením je vždy vypnout napájení před jakýmkoliv zásahem do elektrického obvodu. Pokud to není možné, použijte multimetr s izolačními sondami nastavený na měření polarity nebo test diod, abyste minimalizovali riziko zkratu. Při práci s vícežilovými kabely respektujte barevné značení podle ČSN EN 60079-11 ed. 2: červená označuje kladný vodič v DC obvodech, bílá záporný, modrá nulový vodič a zelenožlutá ochranný vodič. Dodržování těchto standardů výrazně usnadňuje správné určení polarity a minimalizuje chyby.
Použití ochranných pomůcek
Pro bezpečné určení polarity vodičů ve živých obvodech používejte certifikované izolační rukavice s minimální třídou ochrany 1000 V, které zabraňují průchodu proudu přes tělo. Izolační podložka s dielektrickou pevností alespoň 20 kV chrání před uzemněním při nechtěném kontaktu. Ochranné brýle jsou nezbytné pro ochranu očí před jiskřením nebo případným výbojem. Tyto pomůcky umožňují bezpečně provádět měření polarity i u LED diod či fotovoltaických panelů bez rizika úrazu.
Tip: Častou chybou je provádět měření polarity bez vypnutí napájení a bez použití izolačních nástrojů, což může způsobit elektrický šok nebo poškození přístrojů.
Pro koho se to hodí: Tento postup je vhodný pro elektrikáře a techniky pracující s DC i AC obvody, zejména při instalacích fotovoltaických panelů a opravách elektroniky.
Pro koho NE: Nedoporučuje se laikům bez odpovídajícího školení a vybavení, protože práce na živých obvodech vyžaduje znalosti a ochranné pomůcky k minimalizaci rizika úrazu.
Pokročilé metody určování polarity u speciálních vodičů
Pokročilé metody určování polarity u speciálních vodičů vyžadují přesné přístroje a znalost vlivu okolních podmínek, například teploty, na měření. Tyto techniky se uplatňují zejména u fotovoltaických panelů, baterií a vícežilových kabelů bez jasného barevného značení.
Určení polarity u fotovoltaických panelů a baterií
Pro správné určení polarity u fotovoltaických panelů a baterií se používají speciální přístroje, jako jsou digitální multimetry nebo testery polarit s funkcí zjištění napětí stejnosměrného proudu. Tyto přístroje přesně rozpoznají kladný i záporný pól, přičemž je nutné respektovat vliv teploty, která může ovlivnit výsledky měření. V praxi se doporučuje kontrolovat polaritu před instalací, aby nedošlo k poškození zařízení nebo zkratu.
Určení polarity u vícežilových kabelů
Určení polarity u vícežilových kabelů bez barevného značení vyžaduje systematický přístup. Pomocí fázové zkoušečky nebo multimetrů lze postupně testovat jednotlivé vodiče. Pokud nejsou vodiče barevně označeny, pomáhá zaznamenání výsledků do tabulky, která usnadňuje orientaci a minimalizuje chyby při zapojení.
| Vodič | Měřená polarita | Použitý přístroj |
|---|---|---|
| Vodič 1 | Kladný (+) | Multimetr |
| Vodič 2 | Záporný (-) | Fázová zkoušečka |
| Vodič 3 | Neurčeno | Test diod |
Tip: Při určování polarity vodičů bez barevného značení dbejte na bezpečnost při práci s elektřinou a vždy ověřte správnost měření multimetr nebo jiným vhodným přístrojem. Chyby při určování polarity vodičů často vznikají z nepozornosti a zanedbání ověření výsledků.
Pokročilé metody určování polarity u speciálních vodičů pomáhají přesně identifikovat kladný a záporný vodič i v náročných podmínkách, což je zásadní pro správné fungování elektronických systémů a bezpečnost uživatele.
Časté dotazy
Jak zjistit polaritu vodiče bez barevného značení?
Použijte multimetr v režimu testu diod nebo fázovou zkoušečku, případně sestavte jednoduchý testovací obvod s 3V baterií a rezistorem.
Který vodič je kladný a který záporný v DC systému?
Kladný vodič je obvykle červený, záporný bílý podle norem pro DC napájení.
Jak poznat polaritu LED diody?
Delší vodič LED je anoda (kladný pól), kratší katoda (záporný pól), na pouzdře je plochý okraj označující katodu.
Jak správně použít multimetr pro měření polarity?
Nastavte multimetr na režim testu diod, červený vodič připojte na anodu, černý na katodu a odečtěte propustné napětí cca 2-3 V.
Jaká bezpečnostní opatření dodržovat při určování polarity ve živých obvodech?
Vypněte napájení, používejte izolované nástroje a ochranné pomůcky, dodržujte platné normy a zásady bezpečnosti.
Proč je důležité správně určit polaritu vodičů?
Nesprávná polarita může způsobit nefunkčnost zařízení, poškození komponent a bezpečnostní rizika.
Jak určit polaritu vodičů u reproduktorů?
Polaritu lze určit podle barevného značení, délky vodičů nebo měřením multimetrem v režimu testu diod.
Jaké jsou chyby při určování polarity vodičů?
Nezohlednění barevného značení, chybný výklad měření a nedodržení bezpečnostních opatření.
Jak zjistit polaritu vodiče v AC systému?
Vodiče fáze mají barvy hnědá, černá nebo šedá, nulový vodič je modrý podle norem.
Jak správně připojit reproduktory podle polarity?
Dodržujte označení kladného a záporného vodiče, aby nedošlo k fázovému posunu a zkreslení zvuku.
Jak určit polaritu vodičů podle barevného značení v různých zemích?
V ČR je obvykle modrý vodič nulový (N) a hnědý fázový (L), u DC systémů je červený kladný (+) a černý záporný (-).
Jak změřit a ověřit polaritu vodičů pomocí multimetru krok za krokem?
Nastavte multimetr na měření stejnosměrného napětí, připojte červený kabel na vodič, který chcete testovat, a černý na referenční vodič; kladné napětí indikuje správnou polaritu.
Jak určit polaritu vodičů u reproduktorů pomocí baterie 1,5 V?
Připojte baterii na reproduktor krátce, sledujte, zda se kužel reproduktoru pohne dopředu; pohyb dopředu značí správnou polaritu kladného vodiče.
Jak správně rozlišit polaritu kabelů u solárních panelů?
Kladný kabel je často označen červenou barvou nebo znaménkem plus (+), záporný černou barvou nebo znaménkem minus (-); multimetrem ověřte stejnosměrné napětí nad 0 V.
Jak správně rozmístit reproduktory s ohledem na polaritu pro optimální zvuk?
Všechny reproduktory musí být zapojeny se stejnou polaritou, tedy kladný vodič na kladný terminál, aby nedocházelo k fázovým posunům a degradaci zvuku.
