Jak správně zkontrolovat varistor s multimetrem i bez něj
Správná kontrola varistoru pomáhá zabránit poškození elektrických zařízení a zajistit jejich bezpečný provoz. Měření varistoru multimetrem poskytuje přesné výsledky, ale existují i spolehlivé metody kontroly bez speciálního měřidla. Naučíte se, jak test varistoru provést bezpečně a efektivně za každé situace.
🔍 Nejdůležitější fakta
- Varistor je napěťově závislý odpor, který při přepětí rychle klesá v odporu a chrání obvod.
- Při měření varistoru multimetrem je zdravý stav indikovaný velmi vysokým odporem nebo hodnotou OL.
- Před měřením je nutné odpojit napájení a varistor vyjmout z obvodu, aby nedošlo k ovlivnění měření.
- Velké varistory nad 5 kg vyžadují speciální měřicí postupy a vybavení pro správnou kontrolu.
- Varistor nelze opravovat; po poškození je nezbytná jeho výměna, aby byla zachována ochrana obvodu.

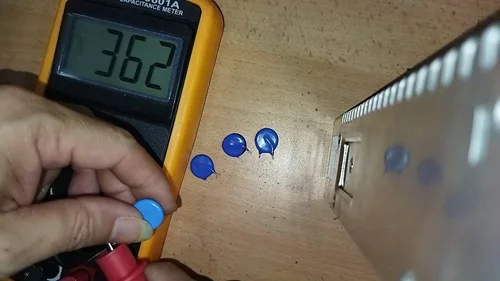

Jak na měření varistoru multimetrem krok za krokem
Pro správnou kontrolu varistoru s použitím multimetru nastavte přístroj na měření odporu (Ω) a připojte jeho sondy k vývodům varistoru. Před samotným měřením vždy odpojte zařízení od napájení a ujistěte se, že kondenzátory v okruhu jsou vybití, aby byla zaručena bezpečnost při měření. Výsledkem měření by měl být buď velmi vysoký odpor (často zobrazený jako OL – otevřený obvod), což znamená, že varistor je v pořádku, nebo nízký odpor, který signalizuje jeho poškození a potřebu výměny.
Jak správně měřit varistor multimetrem krok za krokem
- Odpojte napájení – zajistěte, aby bylo zařízení zcela bez napájecího napětí, čímž předejdete úrazu elektrickým proudem během měření.
- Připravte multimetr – nastavte jej na režim měření odporu (Ω). U digitálních multimetrů volte rozsah, který zahrnuje hodnoty od několika ohmů po megaohmy.
- Připojte sondy – dotkněte se měřicími hroty vývodů varistoru, můžete je měřit přímo na desce s obvodem, pokud není nutné odpájení.
- Odečtěte hodnotu – pokud multimetr ukazuje OL (otevřený obvod) nebo velmi vysoký odpor (řádově megaohmy), varistor je funkční. Nízký odpor naznačuje poškození varistoru.
- Opakujte měření – pro spolehlivost proveďte měření znovu a porovnejte výsledky.
Bezpečnostní opatření: Neprovádějte měření varistoru, pokud je zařízení pod napětím. Varistor může zůstat nabitý, proto je vhodné před měřením počkat několik minut po odpojení napájení.
Jak správně měřit multimetrem?
Pro přesné měření odporu varistoru je nutné multimetr správně nastavit a kalibrovat. Nejprve vyberte režim měření odporu (Ω) a nastavte vhodný rozsah podle očekávaných hodnot – například rozsah 200 kΩ až 2 MΩ. Připojte měřicí sondy pevně a stabilně k vývodům varistoru, protože nekvalitní kontakt může zkreslit výsledky. Důležitá je také kvalita přístroje a pravidelná kalibrace, která zajistí přesnost měření.
Tip: Při měření dbejte na to, aby měřicí hroty nedotýkaly současně jiných vodičů nebo kovových částí, což by mohlo ovlivnit naměřené hodnoty.
Měření varistoru multimetrem patří mezi základní testy přepěťové ochrany a umožňuje rychle zjistit, zda je varistor stále funkční, nebo je třeba jeho výměna. Tento test je spolehlivý, pokud se dodržují bezpečnostní zásady a správný postup měření.
Jak zkontrolovat varistor bez použití multimetru
Kontrola varistoru bez použití multimetru je možná pomocí vizuální inspekce a funkčních testů, které však nenahradí přesné měření elektrických parametrů. Tyto metody slouží především k rychlému zjištění zjevného poškození nebo selhání ochrany.
Jak otestovat varistor bez multimetru?
Vizuální kontrola varistoru je základní metodou odhalení mechanických vad. Při prohlídce je třeba hledat:
- praskliny v keramickém tělese varistoru
- černé nebo spálené skvrny na povrchu, které signalizují přepěťový výboj
- deformace nebo změnu barvy pouzdra, jež naznačují přehřátí
- u varistorů v přepěťových zásuvkách zkontrolujte také stav pojistek a jističů v obvodu
Další možností je funkční test přepěťové ochrany v zařízení. Pokud po přepěťové události dochází k nestandardnímu chování připojených spotřebičů, výpadkům nebo vyhoření pojistek, může být varistor poškozený a neplní svou ochrannou funkci.
Tipy na kontrolu varistoru i bez multimetru doma:
- Prohlédněte varistor za silného světla a případně použijte zvětšovací sklo pro detailní kontrolu povrchu
- Hledejte viditelné známky přepálení, prasklin nebo deformace
- Ověřte funkčnost pojistek a jističů, které jsou součástí ochranného obvodu
- Sledujte chování zařízení po přepěťové události – výpadky nebo nestabilita mohou indikovat selhání varistoru
- Nepokoušejte se měřit varistor pod napětím, protože hrozí riziko úrazu elektrickým proudem
Tato metoda poskytuje pouze orientační výsledky. Vizuální kontrola odhalí většinou zjevné poruchy, ale nezjistí zhoršení parametrů varistoru, které mohou vést k nedostatečné ochraně. Proto je nutné pravidelně doplňovat kontrolu měřením multimetrem.
Jak zjistit funkčnost varistoru bez použití multimetru?
Funkčnost varistoru lze odhadnout podle stavu ochranných prvků a chování zařízení po přepěťové události. Po takové události zkontrolujte:
- zda nejsou vyhořelé pojistky nebo vypálené jističe v obvodu
- jestli zařízení funguje bez výpadků a nestabilit
- zda nejsou viditelné známky poškození varistoru nebo okolních komponent
Pokud dojde k selhání některého z těchto bodů, varistor pravděpodobně ztratil schopnost správné přepěťové ochrany. Výměna varistoru je v takovém případě nezbytná, protože jeho maximální provozní napětí (MCOV) bylo překročeno a jeho ochranná funkce je narušena.
Odborná rada: Kontrola varistoru bez měřicího přístroje je vhodná jako rychlý orientační test při podezření na poškození. Nicméně pravidelné měření multimetrem je nezbytné pro spolehlivé zjištění stavu varistoru, protože umožňuje změřit odpor a odhalit skryté vady, které vizuální kontrola ani funkční test nezachytí.
Bezpečnostní opatření při kontrole varistoru
Před měřením varistoru multimetrem vždy odpojte napájení zařízení a nechte obvod minimálně 5 minut vybít, aby se eliminovalo zbytkové napětí. Varistor může po odpojení zdroje uchovávat nebezpečné napětí, které představuje riziko úrazu elektrickým proudem. Používejte izolační rukavice s minimální třídou ochrany 1000 V a bezpečnostní brýle, zejména při práci s varistory v napájecích zdrojích nebo průmyslových aplikacích s napětím nad 230 V.
Při použití multimetru zkontrolujte, že kabely a sondy nejsou mechanicky poškozené a mají správnou izolaci. Nastavte měřicí přístroj na měření odporu (Ω) s dostatečně vysokým rozsahem (například 200 kΩ nebo více), aby bylo možné zaznamenat vysoký odpor zdravého varistoru. Nepřekračujte maximální vstupní napětí multimetru uvedené v manuálu, obvykle 600 V pro běžné přístroje, abyste zabránili poškození přístroje a riziku úrazu.
Při kontrole varistoru bez měřicího přístroje se zaměřte na vizuální inspekci: hledejte praskliny, spáleniny, deformace nebo změnu barvy pouzdra, které indikují přehřátí nebo selhání. Vůně spáleniny může rovněž signalizovat poškození varistoru. Tento způsob však neposkytuje přesné informace o elektrických parametrech a slouží pouze jako doplňková kontrola.
Tip: Bezpečnost při měření varistoru zajistíte důsledným odpojením napájení, použitím izolačních rukavic a brýlí a nastavením multimetru na správný rozsah měření odporu. Tato opatření minimalizují riziko úrazu elektrickým proudem a zvyšují spolehlivost testu. Výměnu varistoru doporučuji vždy při naměření odporu výrazně nižšího než 1 MΩ nebo při zjevném fyzickém poškození, protože tyto příznaky ukazují na selhání ochranné funkce.
Jak vyhodnotit naměřené hodnoty a stav varistoru
Při měření varistoru multimetrem je nezbytné přesně interpretovat naměřené hodnoty odporu, protože ty určují stav varistoru a jeho schopnost chránit obvod. Hodnota OL (Over Limit) znamená, že varistor vykazuje odpor nad měřicí rozsah přístroje, což odpovídá velmi vysokému odporu typickému pro zdravý varistor při normálním provozním napětí. Pokud multimetr ukáže odpor nižší než 10 Ω, jde o zkrat varistoru, což signalizuje jeho trvalé poškození a nutnost okamžité výměny. Naměření nekonečného odporu (otevřený obvod) znamená přerušený varistor, který ztratil schopnost přepěťové ochrany a musí být rovněž vyměněn.
Maximální trvalé provozní napětí varistoru (MCOV) je technický parametr, který definuje nejvyšší napětí, jež varistor zvládne nepřetržitě bez poškození. Opakované působení napětí nad MCOV způsobuje degradaci polovodičové struktury varistoru, což se projeví změnou odporu měřenou multimetrem. Pro správné vyhodnocení stavu varistoru je proto nutné znát hodnotu MCOV a zajistit, aby provozní napětí zařízení tuto hranici nepřekračovalo.
Jak změřit varistor multimetrem a na co si dát pozor
Při měření varistoru multimetrem bez odpájení z obvodu je zásadní zajistit bezpečnost a správné nastavení přístroje. Multimetr nastavte na měření odporu (Ω) s dostatečně vysokým rozsahem, ideálně nad 20 kΩ, aby bylo možné zaznamenat vysoký odpor zdravého varistoru. Nepoužívejte režimy měření napětí nebo proudu, které by mohly varistor poškodit. Varistor by měl být vždy co nejvíce izolován od okolních součástek, protože paralelní rezistory nebo kondenzátory mohou zkreslit výsledky a vést k falešným závěrům. Častou chybou je měřit varistor přímo v zapojeném obvodu bez odpájení, což může způsobit nesprávné hodnoty a nesprávné vyhodnocení jeho stavu.
Následující tabulka shrnuje konkrétní interpretaci naměřených hodnot odporu:
| Naměřená hodnota | Význam | Stav varistoru |
|---|---|---|
| OL (Over Limit) | Odpor > měřicí rozsah | Varistor je funkční, vysoký odpor |
| Nízký odpor (< 10 Ω) | Zkrat v polovodiči | Varistor je poškozený, nutná výměna |
| Nekonečný odpor (∞) | Přerušený obvod | Varistor je přerušený, nefunkční |
Tip: Pokud nemáte k dispozici multimetr, vizuální kontrola varistoru může odhalit jeho poškození. Hledejte praskliny, zčernalé nebo spálené části, deformace pouzdra či známky přehřátí. Tyto vady vždy znamenají, že varistor ztratil schopnost přepěťové ochrany a je potřeba jej vyměnit. Vizuální kontrola však nenahradí přesné měření odporu.
Pochopení správného měření a vyhodnocení hodnot odporu varistoru je klíčové pro zajištění bezpečné a efektivní přepěťové ochrany elektrických zařízení. Dodržování parametrů MCOV a pravidelná kontrola stavu varistoru prodlužují životnost obvodů a minimalizují riziko poškození.
Specifika měření velkých varistorů nad 5 kg
Velké varistory nad 5 kg vyžadují speciální přístup k měření, protože jejich hmotnost a elektrické vlastnosti znemožňují běžné metody s klasickým multimetrem. Měření varistoru bez odpájení je v takových případech často nezbytné, aby nedošlo k poškození součástky nebo přilehlých obvodů. Pro test varistoru v tomto rozsahu se využívají specializovaná měřicí zařízení, která dokážou bezpečně a přesně hodnotit parametry velkých varistorů přímo v obvodu.
Bezpečnost při měření varistoru je u těchto komponent klíčová, protože jejich maximální provozní napětí může dosahovat stovek voltů a proudy během testování jsou výrazné. Standardní multimetry proto selhávají nebo mohou způsobit nebezpečnou situaci. Proto je nutné použít vybavení s odpovídající izolací a ochrannými prvky.
Jak změřit varistor multimetrem a na co si dát pozor
- Použijte měřicí přístroj určený pro vysoké napětí a proudy, často s funkcí testování impedance.
- Dodržujte bezpečnostní postupy včetně odpojení napájení a ochranných pomůcek.
- Měření varistoru bez odpájení vyžaduje minimalizovat vliv okolních součástek, což zajistí přesnější výsledky.
- Kontrola varistoru bez měřidla je možná jen orientačně, například vizuální kontrolou nebo testem funkce přepěťové ochrany.
Tip: Velké varistory se hodí pro průmyslové aplikace s vysokými nároky na přepěťovou ochranu, ale tento způsob měření není vhodný pro domácí kutily bez odpovídajícího vybavení a znalostí. Při pochybnostech se doporučuje odborný servis.
Časté chyby při testování varistoru
Nejčastější chyby při měření varistoru multimetrem často vedou k neplatným výsledkům a zbytečným pochybnostem o stavu součástky. Především měření varistoru bez odpájení z obvodu může zkreslit hodnoty, protože okolní komponenty zasahují do měření a mohou způsobit falešné závěry. Další častou chybou je nesprávné nastavení multimetru – například použití režimu měření odporu místo testu diody, nebo nevhodný rozsah, což ztěžuje správnou interpretaci výsledků. Při testu varistoru je rovněž nutné věnovat pozornost vizuálním známkám poškození, jako jsou praskliny, deformace či zčernání povrchu, které indikují nutnost výměny varistoru.
Bezpečnost při měření varistoru nesmíte podceňovat. Varistor slouží jako přepěťová ochrana a často pracuje s vysokými napětími, proto je klíčové před testem odpojit zařízení od zdroje napájení. Ignorování tohoto pravidla může vést k úrazu elektrickým proudem nebo poškození měřicího přístroje.
Návod na měření varistoru bez multimetru
Pokud nemáte k dispozici multimetr, kontrola varistoru bez měřidla může zahrnovat pouze vizuální inspekci a testování funkce celého přepěťového obvodu v zařízení. Takový test však nemůže nahradit přesné měření a slouží spíše jako orientační.
Tip: Při měření varistoru multimetrem vždy nejprve odpojte zařízení od napájení a varistor izolujte od ostatních komponent. Nastavte multimetr na správný režim měření odporu a vyhněte se měření přímo v zapojeném obvodu. Tím předejdete chybným výsledkům a zajistíte bezpečnost své práce.
Kdy a proč je potřeba varistor kontrolovat
Kdy je potřeba zkontrolovat varistor a jak na to? Varistor je klíčovou součástí přepěťové ochrany a jeho správná funkce závisí na pravidelné kontrole. Kontrolu je vhodné provádět nejen po výrazných přepěťových špičkách, ale i v rámci plánované údržby podle doporučených intervalů, aby se předešlo selhání ochrany a nutné výměně varistoru v kritických situacích.
Doporučené intervaly kontrol v domácnostech
V domácnostech se doporučuje provádět měření varistoru multimetrem jednou za 12 měsíců. Tento interval postačuje vzhledem k mírnějším provozním nárokům a nižší frekvenci přepěťových událostí. Pravidelná kontrola pomáhá identifikovat postupné opotřebení a předchází poruchám v citlivých elektrických zařízeních.
Kontrola v průmyslových aplikacích
Průmyslové varistory jsou vystaveny vyšším zatížením a častějším přepěťovým špičkám, proto je doporučeno provádět test varistoru každých 6 měsíců. Častější intervaly kontroly umožňují včas odhalit poškození a zajistit bezpečnost provozu. V průmyslu je navíc bezpečnost při měření varistoru zásadní, protože špatně fungující varistor může způsobit závažné elektrické poruchy.
Kontrola po přepěťových událostech
Po každé výrazné přepěťové špičce je nezbytné varistor okamžitě zkontrolovat. Přepěťová špička může způsobit jeho částečné nebo úplné poškození, což sníží účinnost přepěťové ochrany. Kontrola varistoru bez měřidla je možná, ale měření multimetrem nabízí přesnější výsledky a umožňuje přesně určit, zda je nutná výměna varistoru.
Tip: Častou chybou je odklad kontroly varistoru po přepěťové události, což může vést k nečekanému selhání ochrany a poškození elektrických zařízení.
Postup výměny varistoru v různých zařízeních
Při výměně varistoru je bezpečnost zásadní, protože pracujete s elektrickými obvody, kde hrozí riziko úrazu nebo poškození zařízení. Než začnete, vždy odpojte zařízení od napájení a ujistěte se, že kondenzátory uvnitř obvodu jsou vybitější. Nesprávná instalace může vést k selhání přepěťové ochrany a poškození elektroniky.
- Odpojení napájení – zajistěte, že zařízení není připojené k elektrické síti a odpojte záložní zdroje.
- Demontáž krytu – opatrně odstraňte kryt přístroje podle návodu výrobce, abyste získali přístup k varistoru.
- Lokalizace varistoru – identifikujte poškozený varistor, často má viditelné známky spálení nebo praskliny.
- Odpojení starého varistoru – pomocí páječky uvolněte vývody varistoru z desky plošných spojů, dávejte pozor na teplotu a okolní součástky.
- Výběr náhradního varistoru – zvolte varistor s maximálním provozním napětím a energií odpovídající původnímu typu, nesprávný výběr zhorší přepěťovou ochranu.
- Instalace nového varistoru – správně zapojte vývody, dodržujte polaritu, pokud je uvedena, a pevně jej připevněte.
- Kontrola zapojení – zkontrolujte pájení a připojení, aby nedošlo ke zkratům nebo špatnému kontaktu.
- Montáž krytu a připojení k napájení – zařízení opět uzavřete a připojte k síti.
Bezpečnost při měření varistoru a jeho výměně je nezbytná. Pro přesnou diagnostiku a test varistoru doporučuji použít multimeter s funkcí měření odporu, přičemž si dejte pozor na chyby při měření varistoru, jako je kontrola bez odpojení, která může zkreslit výsledky. Pokud nemáte multimeter, existují také tipy na kontrolu varistoru i bez multimetru doma, například vizuální kontrola nebo jednoduché testy funkčnosti.
Návod na měření varistoru bez multimetru
Pokud nemáte k dispozici měřicí přístroj, ověřte funkčnost varistoru kontrolou, zda není spálený nebo mechanicky poškozený. Vizuální známky poškození často indikují potřebu výměny. Nicméně tato metoda není stoprocentně spolehlivá a doporučuje se co nejdříve provést měření varistoru multimetrem.
Tip: Postupy a bezpečnostní opatření při výměně varistoru dodržujte vždy pečlivě, aby byla vaše přepěťová ochrana plně funkční a předešlo se zbytečným poruchám zařízení. Výměna varistoru se hodí pro každého, kdo má základní zkušenosti s elektronikou; pro laiky může být vhodnější svěřit práci odborníkovi.
Časté dotazy
Jak správně měřit multimetrem?
Nastavte multimetr na měření odporu (Ω), odpojte napájení zařízení, přiložte sondy na oba vývody měřeného prvku a odečtěte hodnotu, zdravý varistor vykazuje hodnotu OL.
Jaký je princip fungování varistoru?
Varistor má vysoký odpor při normálním napětí a při přepětí jeho odpor rapidně klesá, čímž chrání obvod před poškozením.
Jak změřit napětí v zásuvce?
Multimetr nastavte na měření střídavého napětí (V~) s vhodným rozsahem (např. 600 V), přiložte sondy do zásuvky a odečtěte hodnotu.
Jaká je přesnost multimetru?
Přesnost běžných multimetrů se pohybuje v řádu 0,5-1 %, závisí na modelu a rozsahu měření.
Může multimetr plně otestovat varistor?
Ne, multimetr může pouze orientačně změřit odpor varistoru, ale nemůže otestovat jeho schopnost reagovat na přepětí.
Lze varistor znovu použít po přepětí?
Obecně ne, po silném přepětí může být varistor poškozen a je třeba jej vyměnit, aby byla zachována ochrana obvodu.
Jak často kontrolovat varistor?
Doporučuje se kontrola varistoru minimálně jednou za 6 až 12 měsíců a vždy po silných přepěťových špičkách.
Co znamená hodnota OL při měření varistoru?
Hodnota OL znamená otevřenou smyčku, tedy velmi vysoký odpor, což indikuje zdravý varistor.
Jak poznat poškozený varistor bez multimetru?
Vizuálně zkontrolujte těleso varistoru na praskliny, spáleniny nebo změnu barvy; také sledujte, zda zařízení chráněné varistorem funguje správně.
Jak bezpečně vyměnit varistor?
Před výměnou odpojte zařízení od napájení, odstraňte starý varistor, vyberte správný typ a instalujte nový podle schématu, vždy dodržujte bezpečnostní opatření.
Jaké jsou typické hodnoty odporu zdravého varistoru při měření multimetrem?
Zdravý varistor má při měření odporu na multimetru hodnotu obvykle v řádu megaohmů (např. nad 1 MΩ), což indikuje, že je v pořádku a neprochází přes něj proud.
Jak postupovat při měření varistoru bez jeho odpojení z obvodu?
Při měření varistoru bez odpájení je třeba nastavit multimetr na měření odporu a zkontrolovat, zda hodnota není nulová nebo velmi nízká, což by naznačovalo zkrat či poškození varistoru.
