Jak jednoduše otestovat kondenzátor pomocí multimetru krok

Testování kondenzátoru pomocí multimetru patří k základním dovednostem každého elektrikáře i kutila. Správné měření kapacity kondenzátorů a odolnosti vyžaduje nejen správné nastavení přístroje, ale také bezpečné vybíjení kondenzátoru před kontrolou. Naučíte se, jak jednoduše a přesně zjistit stav kondenzátoru bez složitého vybavení.

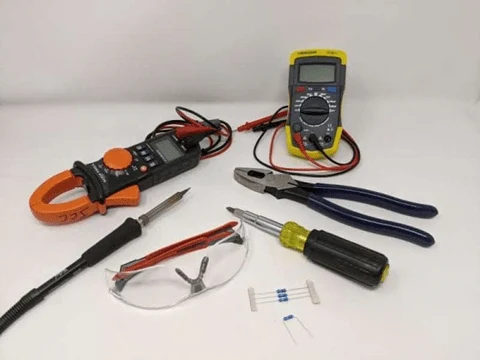

Jak bezpečně vybít kondenzátor před měřením

Před samotným testováním kondenzátoru multimetrem je nezbytné jej bezpečně vybít, aby nedošlo k poškození měřicího přístroje nebo úrazu elektrickým proudem. Nejvhodnější metodou je použití rezistoru s hodnotou 10 kΩ a výkonem 5 W, který připojíte na vývody kondenzátoru pomocí izolovaných klipů. Tento postup postupně vybije uložené napětí, aniž by došlo k nárazovému výboji.

U malých nízkonapěťových kondenzátorů stačí vybít je přes rezistor bez dalšího vybavení. Naopak u vysokonapěťových kondenzátorů je nutné zapojit bezpečnostní pomůcky – gumové rukavice a ochranné brýle – které ochrání před případným výbojem a zraněním. Vybíjení kondenzátoru chrání multimetr při měření kapacity kondenzátorů i při testu odporu, protože zbytkové napětí by mohlo přístroj poškodit.

• Použijte rezistor 10 kΩ, 5 W pro bezpečné vybíjení kondenzátoru
• Připojte rezistor pomocí izolovaných krokosvorek nebo klipů
• U vysokonapěťových kondenzátorů používejte gumové rukavice a ochranné brýle
• Neprovádějte měření bez předchozího vybíjení napětí, abyste ochránili multimetr a sebe

Tip: Nedostatečné vybíjení kondenzátoru může vést k chybám při testování a trvalému poškození multimetru. Tento krok je zásadní pro správné fungování testu kondenzátoru multimetrem a spolehlivé určení, jak poznat vadný kondenzátor při měření multimetrem.

Jak nastavit multimetr pro testování kondenzátoru

Jak nastavit režim měření kapacity

Multimetr nastavte na symbol F, který označuje měření kapacity kondenzátorů v jednotkách farad (F). Tento režim umožňuje přesné měření kapacity od přibližně 1 nF do několika stovek µF, což pokrývá běžné hodnoty keramických i elektrolytických kondenzátorů. U polárních elektrolytických kondenzátorů je třeba dodržet správnou polaritu – červená sonda na kladnou svorku (+), černá na zápornou (-). Pro přesné výsledky je nezbytné multimetr správně kalibrovat a kondenzátor ideálně vyjmout z obvodu, aby okolní součástky neovlivnily měření. Naměřená hodnota by měla odpovídat jmenovité kapacitě s tolerancí ±20 % u elektrolytických kondenzátorů.

Režim měření odporu a jeho využití

Pokud multimetr nemá funkci měření kapacity, nastavte jej na měření odporu (Ω) s rozsahem minimálně nad 1 kΩ. Přiložením sond na kondenzátor sledujte, zda se odpor postupně zvyšuje od nízké hodnoty směrem k nekonečnu, což odpovídá nabíjení kondenzátoru. Konstantně nízký odpor signalizuje zkrat, zatímco nekonečný odpor značí přerušený kondenzátor. Tento způsob je vhodný zejména pro testování polárních elektrolytických kondenzátorů, kde odolnost vůči průrazu je zásadní. Analogový multimetr je pro tento test vhodnější, protože umožňuje vizuálně sledovat dynamiku změny odporu.

Kalibrace multimetru pro měření kapacity

Před měřením kapacity proveďte kalibraci multimetru podle návodu výrobce, což minimalizuje chyby způsobené vnitřním odporem přístroje nebo elektromagnetickým rušením. Kalibrace spočívá v nastavení nulové hodnoty kapacity bez připojeného kondenzátoru, čímž se zajistí přesnost měření. Bez správné kalibrace může multimetr vykazovat odchylky až o desítky procent, což znesnadňuje spolehlivou diagnostiku kondenzátoru.

Tip: Před testováním elektrolytického kondenzátoru vždy kondenzátor bezpečně vybíjejte, například pomocí rezistoru 10 kΩ, 5 W, aby nedošlo k poškození multimetru a aby výsledky měření kapacity byly přesné.

Jak měřit kapacitu kondenzátoru multimetrem krok za krokem

Při měření kapacity kondenzátoru pomocí multimetru s funkcí kapacity je důležité správně připravit kondenzátor, nastavit přístroj a vyhodnotit výsledky s ohledem na typ kondenzátoru. Následující návod na testování kondenzátoru multimetrem krok za krokem vás provede celým procesem bezpečně a přesně.

Příprava kondenzátoru před měřením

Než začnete měřit, kondenzátor je nutné vybít, aby nedošlo k poškození multimetru. Vybíjení kondenzátoru zajistíte krátkým spojením jeho vývodů přes rezistor s odporem kolem 1 kΩ. Pro přesnější měření kapacity je vhodné kondenzátor vyjmout z obvodu, protože přítomnost dalších součástek může ovlivnit výsledky měření.

Připojení a nastavení multimetru

Při testu polárního kondenzátoru je nezbytné dodržet polaritu – červenou sondu připojte na kladný vývod, černou na záporný. Multimetr nastavte do režimu měření kapacity, který umožňuje měření od několika nanofaradů až po stovky mikrofaradů. Správné připojení sond zajistí přesné výsledky a ochrání přístroj.

Vyhodnocení výsledků měření

Naměřenou kapacitu kondenzátoru porovnejte s jeho jmenovitou hodnotou uvedenou na těle součástky. Tolerance kapacity bývá obvykle ±20 %. Pokud hodnota výrazně odbíhá, může jít o vadný kondenzátor, který je potřeba vyměnit. Pro test kondenzoru multimetrem na desce platí, že výsledky mohou být méně přesné kvůli paralelním obvodům.

Jak testovat kondenzátor v režimu měření odporu

Pro testování kondenzátoru bez funkce měření kapacity na multimetrů využijete režim měření odporu. Tento postup umožňuje odhalit základní poruchy kondenzátoru sledováním změny odporu v čase během jeho nabíjení.

Princip měření odporu kondenzátoru

Při připojení multimetru v režimu měření odporu (Ω), ideálně s rozsahem nad 1 kΩ, začne kondenzátor akumulovat elektrický náboj, což se projeví postupným nárůstem odporu na displeji. Tento jev odpovídá časové konstantě τ = R × C, kde R je odpor v ohmech a C kapacita ve faradech. Změna odporu v čase tak ukazuje dynamiku nabíjení kondenzátoru a pomáhá posoudit jeho stav bez nutnosti měření kapacity.

Analogové multimetry jsou pro tento test vhodnější, protože ukazují plynulou změnu odporu na stupnici, zatímco digitální multimetry zobrazují hodnoty číselně. Režim kontinuity (pípání) usnadňuje detekci zkratu (pípnutí) nebo přerušení (žádný zvuk).

Interpretace výsledků měření odporu

• Konstantně nízký odpor (například pod 10 Ω) signalizuje zkrat kondenzátoru, kdy dochází k průchodu proudu bez omezení.
• Vysoký nebo nekonečný odpor (nad 10 MΩ) značí přerušený kondenzátor, tedy poruchu, kdy kondenzátor neakumuluje náboj.
• Postupné zvyšování odporu od nízké hodnoty k nekonečnu během několika sekund odpovídá správnému nabíjení kondenzátoru a jeho funkčnosti.

Tip: Při testování polárních elektrolytických kondenzátorů dodržte správnou polaritu připojení sond – červená sonda na kladnou svorku (+), černá na zápornou (-). Nesprávná polarita může poškodit měřicí přístroj i kondenzátor.

Tento způsob testování je vhodný pro rychlou orientaci o stavu kondenzátoru, zejména u elektrolytických a keramických typů. Nevhodný je však pro přesné měření kapacity nebo odolnosti kondenzátoru, které vyžadují specializované přístroje, například měřič ESR.

Na co si dát pozor: Častou chybou je testování kondenzátoru přímo na desce bez jeho odpojení, což může zkreslit výsledky kvůli paralelním součástkám. Pro spolehlivý test doporučuji kondenzátor z obvodu vyjmout.

Tento test se hodí pro domácí použití a základní diagnostiku, ale ne pro profesionální opravy nebo detailní hodnocení stavu kondenzátoru. Pro tyto účely je vhodnější použít multimetr s funkcí měření kapacity nebo specializovaný tester.

Testování kondenzátoru přímo na desce plošných spojů

Testování kondenzátoru přímo na desce plošných spojů umožňuje rychlou orientaci o jeho funkčnosti, avšak výsledky mohou být zkreslené vlivem okolních součástek, které jsou paralelně nebo sériově zapojeny. Pro měření použijte digitální multimetr s funkcí měření kapacity nebo režim měření odporu (ohmů). Pokud multimetr nemá režim kapacity, sledujte změnu odporu v čase, která odpovídá nabíjení kondenzátoru.

Postup testování na desce

Připojte sondy multimetru přímo ke svorkám kondenzátoru na desce plošných spojů. V režimu měření odporu by se měla hodnota odporu postupně zvyšovat od nízké hodnoty k velmi vysoké (ideálně k nekonečnu), což odpovídá nabíjení kondenzátoru přes vnitřní dielektrikum. Pokud multimetr ukazuje konstantně nízký odpor, znamená to pravděpodobný zkrat kondenzátoru. Naopak nekonečný odpor signalizuje přerušený kondenzátor. V režimu měření kapacity by měla být naměřená hodnota blízká jmenovité kapacitě uvedené na kondenzátoru, s tolerancí ±20 % u elektrolytických typů. U kondenzátorů s kapacitou pod 0,25 µF může být měření kapacity na desce nepřesné.

Omezení a doporučení

Okolní součástky na desce plošných spojů, například paralelně zapojené rezistory nebo jiné kondenzátory, mohou výrazně ovlivnit výsledky měření kapacity i odporu. Proto se doporučuje kondenzátor před přesným měřením izolovat – například odpojením jedné nohy nebo jeho vyjmutím z desky. U polárních elektrolytických kondenzátorů je nutné před testem provést bezpečné vybíjení kondenzátoru pomocí rezistoru 10 kΩ, 5 W, aby nedošlo k poškození multimetru a aby výsledky byly spolehlivé. Při práci s kondenzátory na desce dbejte na správné připojení sond podle polarity (červená sonda na kladnou svorku +, černá na zápornou -).

Častá chyba: Měření kondenzátoru přímo na desce bez izolace může vést k falešně vysokým nebo nízkým hodnotám kvůli paralelním komponentám, což znesnadňuje správnou diagnostiku.

Pro koho se testování na desce hodí: Rychlá orientace o stavu kondenzátoru bez nutnosti demontáže, například při servisních zásazích v domácích elektrospotřebičích.

Pro koho testování na desce není vhodné: U přesné diagnostiky poruch elektrolytických kondenzátorů v citlivých obvodech, kde okolní součástky výrazně zkreslují měření, je lepší kondenzátor vyjmout a testovat samostatně.

Testování různých typů kondenzátorů

Testování kondenzátorů vyžaduje přizpůsobit metodu podle jejich typu a vlastností. Správný přístup zajistí přesné výsledky a bezpečnost při manipulaci, zejména u polárních kondenzátorů.

Testování keramických kondenzátorů

Keramický kondenzátor má kapacitu v řádu pF až nF, proto se většinou testuje vizuální kontrolou a měřením odporu pomocí multimetru. Malá kapacita a absence polarity umožňují rychlé ověření bez nutnosti vybíjení kondenzátoru.

Testování tantalových kondenzátorů

Tantalový kondenzátor je polární kondenzátor, proto je nutné dodržet správnou polaritu při testu. Před měřením kapacity se doporučuje kondenzátor bezpečně vybít, aby nedošlo k poškození měřicího přístroje ani kondenzátoru samotného.

Testování elektrolytických kondenzátorů

Elektrolytický kondenzátor má kapacitu v rozsahu od 0,1 µF do 100 000 µF a vyžaduje přesné měření kapacity s dodržením polarity. Správné vybíjení před testem zajišťuje bezpečnost a spolehlivost výsledků.

Tip: Při měření kapacity kondenzátorů doma používejte kalibrovaný multimetr a vždy kondenzátor před testem vybíjejte, zejména u polárních typů.

Časté dotazy k testování kondenzátorů multimetrem

Otázka: Jak změřit kondenzátor multimetrem?

Vybijte kondenzátor před měřením, nastavte multimetr na režim měření kapacity nebo odporu a připojte sondy dle polarity u polárních kondenzátorů. Naměřená kapacita by měla odpovídat údajům na kondenzátoru s tolerancí ±20 %.

Otázka: Jak se pozná vadný kondenzátor?

Vadný kondenzátor vykazuje při měření kapacity hodnotu mimo toleranci nebo trvale nízký odpor (zkrat) či nekonečný odpor (přerušení) při měření odporu.

Otázka: Jak proměřit rozběhový kondenzátor?

Použijte multimetr s funkcí měření kapacity, dodržujte polaritu, kondenzátor před testem vždy vybíjejte. Kapacita by měla být v rozmezí ±20 % jmenovité hodnoty.

Otázka: Jak vypočítat napětí na kondenzátoru?

Napětí odpovídá jmenovité hodnotě uvedené na kondenzátoru; nepřekračujte ji, například 25 V pro běžné elektrolytické kondenzátory.

Otázka: Mohu otestovat kondenzátor přímo na desce?

Ano, ale sousední komponenty často zkreslují výsledky, proto je vhodnější kondenzátor vyjmout nebo odpojit.

Otázka: Čím vybít kondenzátor před měřením?

Použijte rezistor 10 kΩ s výkonem 5 W připojený přes izolované svorky, dokud napětí neklesne téměř na nulu.

Otázka: Jaké jsou typické hodnoty kapacity elektrolytických kondenzátorů?

Kapacita se pohybuje od 0,1 µF do 100 000 µF s tolerancí ±20 %.

Otázka: Jak kalibrovat multimetr pro měření kapacity?

Postupujte podle manuálu výrobce, obvykle stabilizujte měřicí režim a ověřte na známém kondenzátoru.

Otázka: Co znamená, když multimetr ukazuje nekonečný odpor?

To signalizuje přerušený (otevřený) kondenzátor, který je pravděpodobně vadný.

Otázka: Jak poznat zkrat kondenzátoru při měření?

Multimetr v režimu odporu ukáže konstantně nízký odpor nebo pípání v režimu kontinuity.

Otázka: Jaké jsou bezpečnostní pomůcky při testování kondenzátorů?

Používejte gumové rukavice, ochranné brýle a izolační podložky, zvláště u kondenzátorů s vysokým napětím.

Otázka: Jak měřit kapacitu malých keramických kondenzátorů?

Běžný multimetr často nestačí; doporučuje se měření odporu a vizuální kontrola nebo speciální kapacitní měřič.

Otázka: Jak často testovat kondenzátory?

Elektrolytické kondenzátory starší pět let by měly projít pravidelnou kontrolou kvůli postupnému snižování odolnosti kondenzátoru.

Otázka: Může multimetr měřit ESR kondenzátoru?

Standardní multimetr ne; k měření vnitřního odporu (ESR) je potřeba specializovaný přístroj.

Otázka: Jak interpretovat výsledky měření kapacity?

Kapacita by se měla pohybovat v toleranci ±20 %; výrazné odchylky znamenají degradaci nebo poruchu kondenzátoru.
