Správný výběr expanzní tlakové nádoby je klíčový pro spolehlivý a bezpečný provoz každého topného systému. Velikost expanzní nádoby a správné nastavení expanzního tlaku přímo ovlivňují životnost membrány a celkovou funkčnost zařízení. Naučíte se, jak přesně vypočítat objem a parametry expanzní nádoby podle konkrétních podmínek vašeho topení.
Nejpodstatnější body
- Expanzní nádoba vyrovnává změny objemu vody v topném systému způsobené ohřevem.
- Objem expanzní nádoby by měl být přibližně 10 % objemu chladicí kapaliny v systému.
- Membrána expanzní nádoby nesmí být vystavena teplotě vyšší než 70 °C.
- Tlak v expanzní nádobě se nastavuje při nulovém tlaku vody a měl by být o 0,2-0,5 bar nižší než provozní tlak systému.
- Nedostatečný objem nádoby může vést k vypouštění vody přes pojistný ventil a poklesu tlaku v systému.
Jak expanzní nádoba funguje v topném systému
Expanzní nádoba v topném systému vyrovnává zvětšení objemu vody při jejím ohřevu, které činí zhruba 2,5 až 3 % při zvýšení teploty z 10 °C na 60 °C. Bez expanzní tlakové nádoby by náhlý nárůst objemu způsobil přetlak a poškození potrubí nebo kotle. Membrána expanzní nádoby odděluje vodní a plynovou část a nesmí být vystavena teplotě vyšší než 70 °C, aby nedošlo k jejímu poškození.
Rozdíl mezi otevřenou a uzavřenou expanzní nádobou
Otevřená expanzní nádoba je umístěna na nejvyšším místě topného systému a vyrovnává tlak pomocí volného povrchu vody. Vyžaduje pravidelnou kontrolu hladiny a je méně vhodná pro moderní topné soustavy kvůli možnosti znečištění a ztrátám vody.
Uzavřená expanzní nádoba je rozdělena membránou na dvě části – vodní a plynovou. Tlak expanzní nádoby se reguluje automaticky díky stlačitelnosti plynu, což zajišťuje stabilní tlak v systému bez nutnosti doplňování vody. Instalace expanzní nádoby tohoto typu je jednodušší a bezpečnější.
- Otevřená nádoba vyžaduje kontrolu hladiny
- Uzavřená nádoba funguje automaticky díky membráně
- Membrána nesmí překročit teplotu 70 °C
- Uzavřená nádoba omezuje riziko koroze a ztrát vody
Klíčový fakt: Koeficient roztažnosti vody znamená, že při ohřevu z 10 °C na 60 °C se objem vody zvětší přibližně o 2,5 až 3 %, což musí expanzní nádoba vyrovnat, aby nedošlo k přetlaku v topném systému.
Jak správně vypočítat objem expanzní nádoby
Pro správnou funkci topného systému je nezbytné zvolit správnou velikost expanzní nádoby. Výpočet objemu expanzní tlakové nádoby vychází z objemu vody v topném okruhu a specifických parametrů souvisejících s roztažností kapaliny a konstrukcí membrány expanzní nádoby.
Vzorec pro výpočet objemu expanzní nádoby
Objem expanzní nádoby (V_exp) lze vypočítat podle vzorce V_exp = (V_bojler × n) / η, kde V_bojler je objem vody v topném systému nebo akumulační nádrži, n představuje koeficient roztažnosti vody, který se pohybuje mezi 0,025 až 0,03, a η je využitelnost nádoby, typicky mezi 0,5 a 0,6. Tento výpočet pomáhá určit minimální velikost nádoby potřebnou k bezpečnému vyrovnání tlaku expanzní nádoby.
- Určete objem vody v systému nebo bojleru (V_bojler).
- Zvolte koeficient roztažnosti n podle typu kapaliny a provozních podmínek.
- Aplikujte vzorec s využitelností nádoby η pro výpočet minimálního objemu.
Pravidla pro domácí instalace
Ve většině domácích topných systémů se doporučuje velikost expanzní nádoby stanovit na 4 až 5 % z objemu bojleru. Toto pravidlo zahrnuje dostatečnou rezervu pro tlak expanzní nádoby a umožňuje kompenzovat běžné změny objemu vody při ohřevu. Při instalaci expanzní nádoby je třeba také zvážit tlak a kapacitu membrány expanzní nádoby, aby nedošlo k poškození systému.
- Změřte objem bojleru v litrech.
- Vypočítejte 4-5 % tohoto objemu jako doporučenou velikost expanzní nádoby.
- Zkontrolujte doporučený tlak expanzní nádoby pro daný systém a správnou instalaci nádoby.
Tip: Častá chyba je podcenění velikosti expanzní nádoby, což může vést k nadměrnému tlaku a poškození topného systému. Větší nádoba se hodí pro systémy s akumulační nádrží, kde je větší objem vody, zatímco menší expanzní nádoby budou dostačující pro jednoduché domácí instalace bez velkého bojleru.
Nastavení a kontrola tlaku expanzní nádoby
Nastavení a kontrola tlaku expanzní nádoby je klíčová pro bezpečný a efektivní provoz topného systému. Správný tlak expanzní tlakové nádoby se určuje při nulovém tlaku vody a měl by být vždy o 0,2-0,5 bar nižší než provozní tlak systému, který se v nízkopodlažních domech obvykle pohybuje mezi 1,5 a 1,8 atm.
Jak správně změřit tlak v expanzní nádobě
Tlak expanzní nádoby se měří manometrem po odpojení nádoby od systému a úplném vypuštění vody, tedy při nulovém tlaku vody. Doporučuje se tuto kontrolu provádět pravidelně, ideálně jednou ročně, aby byla zajištěna správná funkce membrány expanzní nádoby a předešlo se poruchám způsobeným nesprávným tlakem. Manometr umožní přesné stanovení aktuální hodnoty tlaku expanzní nádoby.
Jak nastavit tlak expanzní nádoby
Úprava tlaku expanzní nádoby probíhá dopumpováním nebo uvolněním vzduchu pomocí hustilky vybavené manometrem. Pro nízkopodlažní domy se doporučuje nastavit tlak expanzní nádoby na hodnotu mezi 1,2 a 1,6 atm, tedy zhruba o 0,2-0,5 bar nižší než provozní tlak systému.
- Odpojte expanzní nádobu od topného systému a vypusťte z ní vodu.
- Připojte hustilku s manometrem k ventilu nádoby.
- Upravit tlak dopumpováním nebo uvolněním vzduchu tak, aby odpovídal předepsané hodnotě.
- Nádrž znovu připojte k systému a zkontrolujte provozní tlak.
Tip: Častou chybou je nastavit tlak expanzní nádoby na stejnou hodnotu jako provozní tlak systému, což může vést k opotřebení membrány a snížení životnosti nádoby.
Správná instalace expanzní nádoby v topném systému

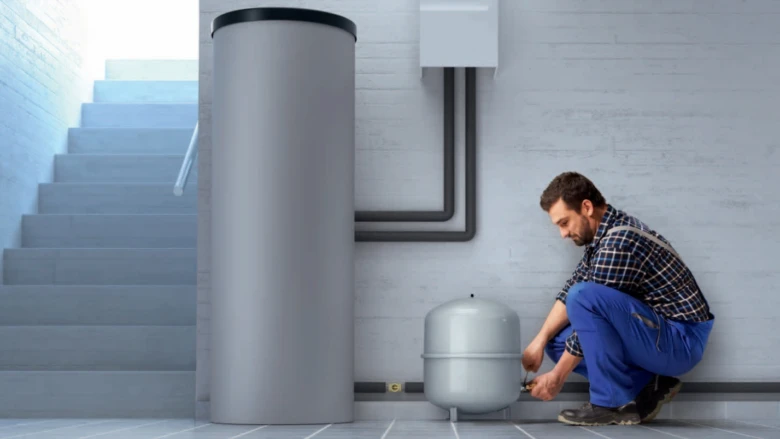

Správná instalace expanzní nádoby v topném systému výrazně ovlivňuje bezpečnost i provozní spolehlivost celého otopného okruhu. Správné umístění a přesné dodržení pořadí armatur udržuje optimální tlak expanzní nádoby a zabraňuje zpětnému toku vody, který by mohl poškodit komponenty systému.
Umístění expanzní nádoby

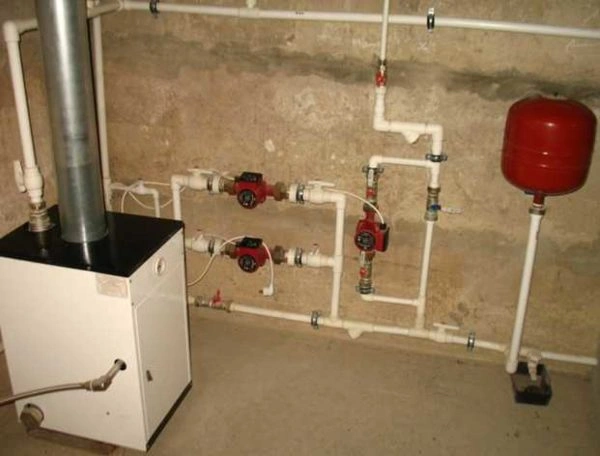

Expanzní nádoba se standardně instaluje na vratné potrubí topného systému, ideálně v bezprostřední blízkosti kotle. Toto umístění zajišťuje rychlou reakci nádoby na změny objemu vody při jejím ohřevu, kdy se tlak v systému zvyšuje. Přístupnost nádoby je nezbytná pro pravidelnou kontrolu tlaku membrány expanzní nádoby, která by měla být měřena při nulovém tlaku vody, a pro případné doplnění vzduchu nebo dusíku. Doporučuje se instalovat T-kus s uzavíracím ventilem přímo před expanzní nádobou, což umožňuje její snadné odpojení a servis bez nutnosti vypouštění celého systému.
Pořadí armatur při zapojení
Pro správnou funkci topného systému je nezbytné dodržet přesné pořadí armatur v místě instalace expanzní nádoby. Nejprve se montuje uzávěr, který umožňuje rychlé uzavření nádoby při údržbě. Následuje redukční ventil, který se instaluje v případě, že vstupní tlak vody do systému přesahuje 4 bar, aby nedocházelo k poškození komponent. Poté je zařazena zpětná klapka, která brání zpětnému toku vody do expanzní nádoby a tím zamezuje jejímu poškození. Samotná expanzní nádoba je připojena za zpětnou klapkou a na jejím výstupu je umístěn pojistný ventil, který chrání celý systém před přetlaky nad 3 bar. Tento ventil musí být pravidelně kontrolován, protože jeho selhání může vést k vážnému poškození kotle i potrubí.
- Instalace expanzní nádoby na vratné potrubí co nejblíže kotli
- Použití T-kusu s uzavíracím ventilem pro snadný servis
- Pořadí armatur: uzávěr → redukční ventil (při tlaku > 4 bar) → zpětná klapka → expanzní nádoba → pojistný ventil (nastavený na max. 3 bar)
Tip: Častou chybou je instalace expanzní nádoby bez zpětné klapky nebo pojistného ventilu, což vede k nepravidelnému tlaku v systému a zkracuje životnost kotle i expanzní nádoby. Pro domácí nízkopodlažní topné systémy s provozním tlakem 1,5-1,8 bar doporučuji nastavit tlak membrány expanzní nádoby na 1,2-1,6 bar, aby byla zajištěna správná funkce a dlouhodobá spolehlivost.
Výběr expanzní nádoby podle typu kotle
Expanzní nádoba pro kondenzační kotle
Kondenzační kotle vyžadují expanzní nádoby s membránou odolnou teplotám do 70 °C, protože teplota vratné vody v systému obvykle nepřesahuje tuto hodnotu. Objem expanzní nádoby se u těchto systémů pohybuje kolem 4-5 % celkového objemu topné vody, která bývá menší než u klasických kotlů díky vyšší účinnosti a nižšímu objemu vody v okruhu. Membrána musí být vyrobena z materiálů odolných proti kondenzátům a kyselému prostředí, které kondenzační kotle mohou produkovat. Výpočet velikosti nádoby se provádí podle objemu vody v topném okruhu a koeficientu roztažnosti vody (0,025-0,03), přičemž tlak expanzní nádoby se nastavuje na hodnotu o 0,2-0,5 bar nižší než provozní tlak systému, který bývá obvykle 1,5-1,8 atm.
Expanzní nádoba pro plynové kotle
Plynové kotle pracují s vyšším provozním tlakem, často nad 1,5 atm, což vyžaduje expanzní nádoby s vyšší maximální tlakovou odolností, běžně do 3 bar. Membrána expanzní nádoby musí být kvalitní a elastická, aby zvládla tlakové výkyvy a zabránila předčasnému selhání. Velikost nádoby se vypočítává s přihlédnutím k objemu topné vody a vyšším tlakům, přičemž doporučený objem expanzní nádoby je minimálně 10 % objemu vody v systému. Instalace expanzní nádoby se obvykle provádí na vratné potrubí s připojením přes T-kus a uzavírací ventil pro snadnou údržbu. Při výpočtu je nutné zohlednit i statickou výšku systému, která ovlivňuje minimální provozní tlak kotle.
Expanzní nádoba pro elektrické kotle
Elektrické kotle fungují za stabilnějších a méně náročných tlakových podmínek, proto lze použít standardní expanzní nádoby s maximálním provozním tlakem kolem 1,5-2 bar a membránou odolnou do 70 °C. Velikost nádoby se volí podle objemu topné vody, přičemž u menších elektrických kotlů postačí nádoby s objemem odpovídajícím 4-5 % objemu topného systému. Výpočet je jednodušší díky stabilnímu provoznímu tlaku a menším tlakových výkyvům. Membrána nemusí být tak odolná jako u plynových kotlů, což snižuje pořizovací náklady a usnadňuje údržbu.
- Při výběru expanzní nádoby vždy ověřte kompatibilitu membrány s maximální pracovní teplotou a typem kotle
- Velikost expanzní nádoby by měla odpovídat skutečnému objemu topné vody a provoznímu tlaku systému, který závisí na výšce a typu kotle
- Častá chyba: poddimenzování nádoby nebo nastavení nesprávného tlaku membrány vede k vypouštění vody přes pojistný ventil a nestabilitě topného systému
Odborná rada: Pro systémy s kondenzačními nebo plynovými kotli doporučuji přesný výpočet expanzní nádoby podle objemu vody a provozního tlaku, případně konzultaci s odborníkem, aby byla zajištěna dlouhodobá spolehlivost a bezpečnost provozu.
Materiál membrány a jeho vliv na životnost
Materiál membrány v expanzní tlakové nádobě zásadně ovlivňuje její provozní spolehlivost a životnost. Pro správnou funkci a udržení nastaveného tlaku v topném systému je nezbytné zvolit membránu s odpovídající odolností vůči teplotám do 70 °C, což je maximální doporučená teplota pro většinu ústředních topení.
Typy materiálů membrán
Nejčastěji se používají membrány z butylu a EPDM. Butylová membrána se vyznačuje velmi nízkou propustností plynů, což minimalizuje únik vzduchu a zajišťuje stabilní tlak v expanzní nádobě po delší dobu. EPDM membrána je chemicky odolnější vůči agresivním látkám v topné vodě a lépe odolává stárnutí materiálu, což prodlužuje životnost nádoby zejména v systémech s vyššími nároky na chemickou stabilitu.
Vliv kvality membrány na životnost
Kvalita a typ materiálu membrány přímo ovlivňují životnost expanzní nádoby, která se obvykle pohybuje mezi 5 až 10 lety. Membrána s nižší propustností plynů snižuje riziko poklesu tlaku a následného vypouštění vody přes pojistný ventil, což je častá chyba při poddimenzování nebo použití nekvalitních materiálů. Prodlouženou životnost zajišťují membrány s certifikátem odolnosti vůči teplotám do 70 °C a pravidelná kontrola tlaku membrány, která by měla probíhat minimálně jednou ročně.
Tip: Při instalaci expanzní nádoby volte membrány s prokazatelnou certifikací a dodržujte maximální provozní teplotu 70 °C, jinak hrozí předčasné prasknutí nebo ztráta elasticity membrány.
- Butylové membrány jsou vhodné pro standardní topné systémy s nižší chemickou agresivitou vody.
- EPDM membrány doporučuji do systémů s vyšším obsahem inhibitorů a chemických přísad.
- Nevhodné je použití membrán, které nejsou určeny pro teploty nad 70 °C, protože to výrazně snižuje životnost nádoby.
Správný výběr materiálu membrány je proto klíčový nejen pro udržení správného tlaku expanzní nádoby, ale také pro minimalizaci servisních zásahů a prodloužení intervalů mezi výměnami. Instalace musí respektovat doporučené provozní parametry membrány, aby nedocházelo k jejímu předčasnému opotřebení a tím i k poruchám topného systému.
Instalace více expanzních nádob v topném systému
Instalace více expanzních nádob v topném systému je řešení vhodné pro větší či složitější rozvody s větším objemem vody. Paralelní zapojení těchto nádob zvyšuje celkovou kapacitu systému a snižuje riziko vypouštění vody díky lepšímu rozložení tlakového zatížení.
Kdy instalovat více expanzních nádob
Více expanzních nádob se doporučuje u topných systémů s velkým objemem vody, například u rozsáhlých otopných soustav nebo kombinace s bojlerem. U takových systémů nelze spolehlivě pokrýt expanzní tlaková nádoba jedné velikosti kvůli omezené kapacitě a životnosti membrány expanzní nádoby. Správný výpočet expanzní nádoby bere v úvahu celkový objem vody v systému, a pokud je tento objem vysoký, paralelní instalace více nádob zajistí dostatečnou rezervu.
Výhody paralelní instalace
Paralelní instalace expanzních nádob rozkládá tlak expanzní nádoby rovnoměrněji, čímž zvyšuje spolehlivost systému a snižuje riziko poškození membrány. Tento způsob instalace také minimalizuje časté vypouštění vody z bezpečnostních ventilů, což je častá chyba při výběru expanzní nádoby v topném systému.
Výhody paralelní instalace zahrnují:
- Zvýšení celkové kapacity systému bez nutnosti velké jednotlivé nádoby
- Rozložení tlakového zatížení mezi více membrán
- Prodloužení životnosti expanzních nádob
- Zlepšení stability tlaku v systému
Pro správnou instalaci expanzních nádob je třeba zajistit, aby každá nádoba měla odpovídající tlak expanzní nádoby nastavený podle výpočtu. Paralelní zapojení také vyžaduje odbornou instalaci, aby nedošlo k hydraulickým problémům nebo nesprávnému rozdělení tlaku.
Časté dotazy
Jak velkou expanzní nádrž potřebuji k topení?
Velikost expanzní nádoby by měla být přibližně 10 % objemu chladicí kapaliny v systému nebo 4-5 % objemu bojleru, aby pokryla zvětšení objemu vody až o 3 % při ohřevu.
Jak se vypočítá velikost expanzní nádoby?
Použijte vzorec V_exp = (V_bojler × n) / η, kde n je koeficient roztažnosti 0,025-0,03 a η využitelnost nádoby 0,5-0,6. Pro domácí instalace platí i pravidlo 4-5 % objemu bojleru.
Kde umístit expanzní nádobu v topném systému?
Expanzní nádoba se obvykle instaluje na vratné potrubí topného systému, nejčastěji blízko kotle, s přístupem pro kontrolu a údržbu.
Jak nastavit tlak v expanzní nádobě?
Tlak se nastavuje při nulovém tlaku vody, měl by být o 0,2-0,5 bar nižší než provozní tlak systému, typicky 1,2-1,6 atm pro nízkopodlažní domy.
Proč je důležitá kvalita membrány expanzní nádoby?
Kvalitní membrána z butylu nebo EPDM prodlužuje životnost nádoby, zajišťuje spolehlivost a nesmí být vystavena teplotám nad 70 °C.
Jak často kontrolovat tlak v expanzní nádobě?
Doporučuje se roční kontrola tlaku odborníkem, aby se předešlo poruchám a únikům vzduchu.
Je možné instalovat více expanzních nádob v jednom systému?
Ano, u větších topných systémů se instalují nádrže paralelně pro zvýšení kapacity a rozložení tlakového zatížení.
Jak vybrat expanzní nádobu podle typu kotle?
Kondenzační kotle vyžadují membrány odolné do 70 °C, plynové kotle vyšší tlak a elektrické kotle standardní nádoby.
Co se stane, když je expanzní nádoba poddimenzovaná?
Může dojít k vypouštění vody přes pojistný ventil, poklesu tlaku v systému a zastavení kotle.
Jak správně nafouknout expanzní nádobu?
Tlak membrány se upravuje hustilkou s manometrem při nulovém tlaku vody v nádobě, doporučený tlak je 1,2-1,6 atm.
Jak vypočítat velikost expanzní nádoby pro akumulační nádrž?
Velikost expanzní nádoby by měla být cca 10 % objemu akumulační nádrže, aby správně kompenzovala roztažnost vody během ohřevu.
Jaká je správná velikost expanzní nádoby pro bojler?
Pro bojler se doporučuje expanzní nádoba o objemu zhruba 5 % kapacity bojleru, což zajistí dostatečnou kompenzaci tlaku při ohřevu vody.
