Jak výparník v chladničce pracuje a jeho klíčová role v chlazení

Výparník je klíčovou součástí chladničky, která zajišťuje efektivní chlazení díky pohlcování tepla z vnitřního prostoru. Jeho správná funkce ovlivňuje teplotní spád a čerstvost potravin. Poznání různých typů výparníků a pravidelná údržba pomáhají předcházet problémům s odmrazováním a ztrátou chladicího výkonu.

Jak výparník v chladničce funguje a jaká je jeho role v chlazení

Výparník v chladničce představuje zásadní součást chladicího okruhu, která odebírá teplo z vnitřního prostoru lednice vypařováním chladiva při konstantním tlaku a nízké teplotě. Chladivo přechází z kapalného do plynného skupenství, čímž absorbuje teplo ze vzduchu uvnitř chladničky a snižuje jeho teplotu na požadovanou hodnotu, obvykle mezi 2 °C a 8 °C pro potravinovou část.

Princip fungování spočívá v tom, že chladivo cirkuluje tenkými trubkami výparníku, které jsou umístěné buď ve vystýlce dutiny chladničky, nebo na jejím zadním či bočním panelu. Výparníky jsou nejčastěji vyrobeny z hliníku nebo mědi kvůli jejich vysoké tepelné vodivosti, která umožňuje efektivní přenos tepla. Teplotní spád (TD) mezi teplotou vzduchu v chladničce (T1) a vypařovací teplotou chladiva (TE) je klíčovým parametrem pro účinné chlazení a obvykle se pohybuje v rozmezí 5 až 15 Kelvinů.

Dynamické chlazení využívá ventilátory, které zajišťují cirkulaci studeného vzduchu kolem výparníku, čímž se zvyšuje rychlost a rovnoměrnost přenosu tepla. Tento způsob je běžný u žebrovaných trubkových výparníků používaných ve větších komerčních chladničkách a vitrínách, kde je potřeba udržovat stabilní teplotu a vlhkost. Naopak statické chlazení, typické pro trubkové výparníky v domácích lednicích, spoléhá na přirozenou konvekci bez ventilátoru, což je méně efektivní, ale jednodušší a levnější řešení.

Výparník rovněž hraje zásadní roli při odmrazování, které zabraňuje tvorbě ledové vrstvy na jeho povrchu. Ledová vrstva snižuje tepelný přenos a tím i účinnost chlazení. U některých typů výparníků, například žebrovaných trubkových, je instalováno automatické odmrazování, zatímco u povrchových deskových a trubkových výparníků v domácích lednicích je nutné odmrazování provádět manuálně. Pravidelná údržba a správné nastavení teploty (ideálně mezi 3 až 5 °C v chladničce) zajišťují dlouhodobý provoz výparníku s optimálním výkonem.

Častá chyba: Nedostatečné odmrazování výparníku vede k tvorbě silné ledové vrstvy, která může zvýšit spotřebu energie až o 20 % a snížit chladicí výkon až o 30 %. Proto je důležité pravidelně kontrolovat stav výparníku a včas provádět odmrazování.

Pro koho se výparník hodí: Povrchové deskové a trubkové výparníky jsou vhodné pro malé a střední domácí chladničky, kde je prioritou jednoduchost a cenová dostupnost. Žebrované trubkové výparníky s dynamickým chlazením se využívají v komerčních a profesionálních chladicích systémech, kde je požadována vysoká účinnost a rovnoměrné rozložení teploty.

Tabulka typů výparníků v chladničkách

Výparník je tedy klíčovým prvkem, který umožňuje efektivní přenos tepla z chladicího prostoru do chladiva. Správný výběr typu výparníku, jeho údržba a vhodné nastavení teploty jsou nezbytné pro dlouhodobou spolehlivost a energetickou efektivitu chladničky.

Typy výparníků používaných v chladničkách a jejich vlastnosti

Výparník je klíčovou součástí chladicího systému v lednici, která efektivně přenáší teplo z vnitřního prostoru chladničky. Při výběru a údržbě je dobré znát hlavní typy výparníků, jejich materiály a vlastnosti, které ovlivňují chlazení chladničky a proces odmrazování výparníku.

Typy výparníků: povrchové deskové, žebrované trubkové a trubkové

Výparníky v lednicích se rozlišují na povrchové deskové, žebrované trubkové a jednoduché trubkové. Povrchový deskový výparník je vyroben převážně z hliníku, což zajišťuje nízkou cenu a snadnou údržbu. Žebrovaný trubkový výparník má měděné trubky s žebrováním pro lepší přenos tepla, což poskytuje rovnoměrný chladicí účinek a je typický pro komerční chladničky s dynamickým chlazením. Trubkový výparník, často z mědi, je jednoduchý a používá se hlavně v domácích lednicích díky své spolehlivosti a nižším nákladům. Výběr typu výparníku ovlivňuje teplotní spád a efektivitu chlazení.

Jak výparník přispívá k chlazení v chladničce

Výparník v chladničce umožňuje chladivu vypařovat se při nízké teplotě a konstantním tlaku, čímž odebírá teplo z vnitřního prostoru lednice. Tento proces snižuje teplotu vzduchu uvnitř, což je zásadní pro správné chlazení chladničky. Výparník tak vytváří teplotní spád mezi chlazeným prostorem a okolím, což zajišťuje efektivní přenos chladu. U dynamického chlazení se tento efekt zvyšuje díky cirkulaci vzduchu přes výparník, zatímco u statického chlazení je přenos tepla pomalejší. Správná údržba výparníku, včetně pravidelného odmrazování, udržuje jeho funkci na optimální úrovni.

Odborná rada: Pro správnou funkci výparníku doporučuji sledovat teplotu v lednici mezi 2-6 °C a pravidelně kontrolovat stav výparníku, aby nedošlo k nadměrnému námraze omezujícího přenos tepla (viz https://cs.wikipedia.org/wiki/Výparník).

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Materiály, instalace a údržba výparníků v domácích chladničkách

Výparník v chladničce je klíčovou součástí chladicího okruhu, jehož materiál a správná údržba výrazně ovlivňují efektivitu chlazení. Následující podsekce přiblíží, z jakých materiálů se výparníky vyrábějí, jak se instalují a jak se správně udržují, aby nedocházelo k poruchám a snížení výkonu.

Materiály používané pro výrobu výparníků

Výparníky domácích chladniček se nejčastěji vyrábějí z hliníku nebo mědi. Hliník vyniká nízkou hmotností a dobrou tepelnou vodivostí, což přispívá k rychlému přenosu tepla a tím i efektivnímu chlazení chladničky. Měď nabízí ještě lepší tepelnou vodivost než hliník, což zvyšuje účinnost chlazení, avšak její vyšší cena a větší hmotnost ji činí méně běžnou volbou. Výběr materiálu tedy ovlivňuje nejen cenu, ale i trvanlivost a výkon výparníku v dynamickém chlazení.

Instalace a údržba výparníků v domácích chladničkách

Výparník se instaluje ve vystýlce dutiny chladničky tak, aby efektivně odebíral teplo z vnitřního prostoru. Správná instalace zajišťuje optimální teplotní spád a plynulý chladicí cyklus. Pro zachování účinnosti je nezbytné pravidelné odmrazování výparníku, protože námraza snižuje jeho chladicí výkon až o 30 %. Nesprávná údržba, jako je zanedbání odmrazování nebo mechanické poškození, může vést k poruše výparníku a tím i k selhání chlazení.

1. Vypněte chladničku – zajistěte bezpečnost před údržbou.

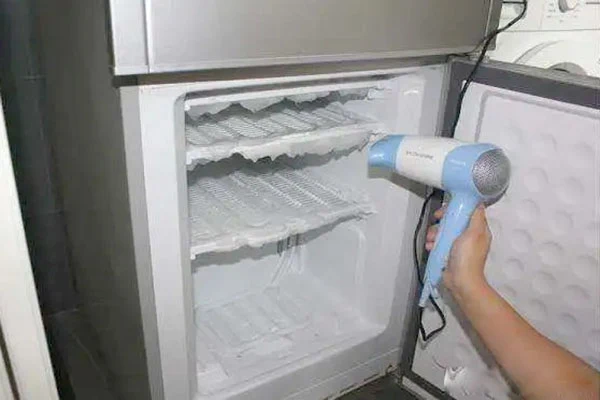

2. Odmrazte výparník – odstraňte námrazu pomocí teplého vzduchu nebo speciálních odmrazovacích prostředků.
3. Vyčistěte povrch – použijte měkký kartáč nebo hadřík bez agresivních chemikálií.
4. Zkontrolujte těsnění a instalaci – ujistěte se, že výparník není mechanicky poškozený.
5. Zapněte chladničku a sledujte správný chod – kontrolujte teplotní spád a plynulost chlazení.

Tip: Častou chybou je používání ostrých nástrojů k odstranění námrazy, což může poškodit povrch výparníku. Pro koho se údržba hodí? Pro všechny vlastníky domácích chladniček s dynamickým chlazením, u statických modelů je potřeba přístup k výparníku omezený a vyžaduje odborný zásah.

Princip chlazení a teplotní spád ve výparníku

Výparník je klíčovou součástí chladicího okruhu v lednici, kde umožňuje efektivní chlazení chladicího prostoru díky fyzikálnímu jevu vypařování chladiva. Teplotní spád mezi vzduchem v lednici a chladivem ve výparníku urychluje přenos tepla a zajišťuje rychlé ochlazení.

Vypařovací teplota a její význam

Vypařovací teplota (TE) je teplota, při které chladivo přechází z kapalného skupenství do páry při konstantním tlaku. V domácích chladničkách se pohybuje typicky mezi -5 °C a 5 °C. Tento proces umožňuje chladivu absorbovat značné množství tepla, což je základem chlazení.

Teplotní spád mezi vzduchem a chladivem

Teplotní spád (TD) označuje rozdíl mezi teplotou vzduchu v lednici (T1) a vypařovací teplotou chladiva (TE). Obvykle činí několik Kelvinů, což stačí k efektivnímu přenosu tepla z vnitřního prostoru lednice do výparníku a tím ke chlazení vzduchu.

Proces přeměny chladiva ve výparníku

Ve výparníku chladivo absorbuje teplo z chladicího prostoru a mění své skupenství z kapaliny na páru. Tento vypařovací proces odebírá teplo, které je následně odváděno z lednice, čímž se udržuje požadovaná nízká teplota.

• Tip: Pro správnou funkci výparníku je nezbytné pravidelné odmrazování výparníku, aby nedošlo k tvorbě námrazy, která snižuje účinnost přenosu tepla.
• Dynamické chlazení s ventilátorem zlepšuje cirkulaci vzduchu kolem výparníku, čímž zvyšuje rychlost a rovnoměrnost chlazení.
• Materiály výparníků musí mít vysokou tepelnou vodivost, nejčastěji se používá měď nebo hliník.

Výparník tak představuje základní komponentu, která určuje, jak výparník přispívá k chlazení v chladničce a jaký je mechanismus výparníku v chladicím okruhu lednice.

Dynamické versus statické chlazení a jeho vliv na účinnost

Dynamické chlazení v chladničce využívá ventilátor k nucené cirkulaci vzduchu přes žebrovaný trubkový výparník, čímž zvyšuje přenos tepla a zajišťuje rovnoměrnější teplotní spád v celém chladicím prostoru. Tento typ výparníku má větší povrchovou plochu díky kovovým žebrům, což umožňuje rychlejší vypařování chladiva a efektivnější ochlazování vzduchu. Dynamické systémy dosahují lepšího rozložení teplot v rozmezí 1 až 3 °C, což minimalizuje riziko tvorby námrazy a zlepšuje celkový komfort skladování potravin.

Statické chlazení spoléhá na přirozenou konvekci vzduchu bez ventilátoru, kdy studený vzduch klesá dolů a teplý stoupá nahoru. Tento proces vede k větším teplotním rozdílům až 5 °C mezi různými částmi chladničky a častějšímu hromadění námrazy na povrchu výparníku. Statické systémy obvykle používají trubkové nebo povrchové deskové výparníky, které mají menší chladicí plochu a nižší účinnost přenosu tepla. V těchto případech je nutné častější manuální odmrazování výparníku, což zvyšuje nároky na údržbu.

Žebrované trubkové výparníky jsou konstruovány z hliníku nebo mědi a instalují se ve vystýlce dutiny chladničky. Díky své konstrukci podporují dynamické chlazení s ventilátorem a automatickým odmrazováním, což prodlužuje životnost zařízení a snižuje energetickou spotřebu. Naopak trubkové výparníky bez žebrování se používají ve statických systémech, jsou méně náročné na výrobu, ale méně efektivní a vyžadují pravidelné odmrazování manuálně.

Tabulka: Porovnání dynamického a statického chlazení

Odborná rada: Při instalaci nebo výměně výparníku v domácí chladničce doporučuji upřednostnit žebrované trubkové výparníky s dynamickým chlazením, pokud to konstrukce dovoluje. Tento systém zajišťuje rovnoměrnější rozložení teplot a snižuje potřebu častého odmrazování. Statické chlazení se hodí pro malé chladničky nebo méně náročné aplikace, kde je nižší spotřeba energie a jednodušší konstrukce prioritou.

Na co si dát pozor: Častou chybou je použití statického chlazení v chladničkách s větším objemem, což vede k nerovnoměrnému chlazení a rychlejší tvorbě námrazy na výparníku. To zvyšuje energetickou spotřebu a zkracuje životnost zařízení. Dynamické chlazení vyžaduje správné nastavení ventilátoru a pravidelnou údržbu, aby nedocházelo k hlučnosti a poruchám.

Dynamické chlazení v lednicích a klimatizacích se liší zejména v rychlosti cirkulace vzduchu a požadavcích na ventilaci. Zatímco klimatizace pracují s vyššími průtoky vzduchu a nižšími teplotami, chladničky optimalizují pomalejší proudění vzduchu pro rovnoměrné chlazení a úsporu energie. Správné nastavení teploty lednice mezi 3 až 5 °C podporuje optimální funkci výparníku a minimalizuje kondenzaci a námrazu.

Výběr výparníku podle velikosti a typu chladničky

Velikost chladničky přímo určuje vhodný typ výparníku, který zajistí optimální teplotní spád a efektivní přenos tepla v chlazeném prostoru. Pro malé domácí chladničky se nejčastěji používají povrchové deskové výparníky vyrobené válcováním hliníkových plechů do obdélníkového tvaru a trubkové výparníky z mědi nebo hliníku. Tyto typy výparníků mají kompaktní rozměry, umožňují statické chlazení bez ventilátoru a jsou snadno instalovatelné do omezených prostor. Povrchové deskové výparníky vyžadují manuální odmrazování a jsou vhodné pro chlazení s ventilátorem, zatímco trubkové výparníky se často používají ve statických systémech bez aktivní cirkulace vzduchu.

U větších komerčních chladniček a mrazicích vitrín se používají žebrované trubkové výparníky, které jsou složeny ze série kovových desek a poskytují rovnoměrný a konzistentní chladicí účinek. Díky větší chladicí ploše a dynamickému chlazení s ventilátorem zvládají tyto výparníky vyšší výkon a rychlejší odběr tepla, což je nezbytné pro udržení stabilní teploty v rozsáhlých chladicích prostorech. Žebrované trubkové výparníky jsou vyráběny z hliníku nebo mědi a mají automatické odmrazování, což snižuje potřebu ruční údržby.

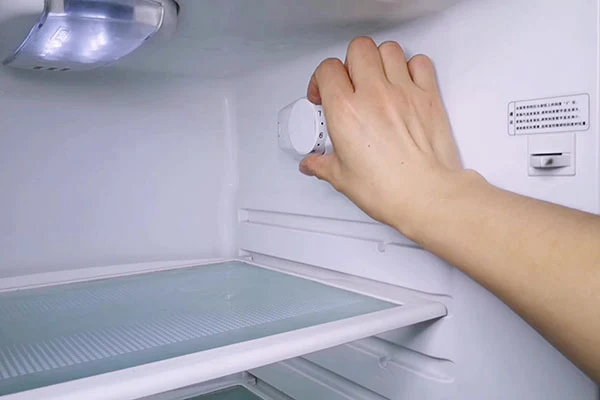

Správné nastavení teploty chladničky je klíčové pro efektivní fungování výparníku. Příliš nízká teplota může způsobit časté odmrazování a zvýšenou spotřebu energie, zatímco příliš vysoká teplota snižuje chladicí výkon a zhoršuje kvalitu uchovávaných potravin. Optimální teplotní spád mezi vzduchem v chladničce a vypařovací teplotou chladiva by měl být udržován v rozmezí 5 až 10 °C, což zajišťuje efektivní přenos tepla bez nadměrného zatížení výparníku.

• Povrchový deskový výparník – vhodný pro malé domácí chladničky s omezeným prostorem, manuální odmrazování, životnost přes 10 let
• Trubkový výparník – univerzální pro domácí a menší komerční chladničky, statické chlazení, nenapravitelný, instalace na zadní či boční stěně
• Žebrovaný trubkový výparník – ideální pro velké komerční chladničky a vitríny, dynamické chlazení s ventilátorem, automatické odmrazování, životnost 8-12 let

Tip: Pro malé domácí lednice se nehodí žebrované trubkové výparníky kvůli jejich větším rozměrům a požadavkům na dynamické proudění vzduchu. Nevhodný výběr výparníku může vést k nerovnoměrnému chlazení a častému odmrazování, což snižuje efektivitu a zvyšuje provozní náklady.

Výběr výparníku by měl vždy zohlednit nejen velikost chladničky, ale i provozní podmínky a požadovanou rychlost chlazení. Statické systémy s trubkovými výparníky vyhovují domácnostem s menší spotřebou, zatímco dynamické systémy s žebrovanými výparníky jsou nezbytné pro komerční provozy vyžadující stabilní a rychlé chlazení.

Proces odmrazování výparníku a jeho vliv na chlazení

Pravidelné odmrazování výparníku je klíčové pro udržení optimální účinnosti chlazení chladničky. Námraza, která se na povrchu výparníku usazuje, může snížit jeho schopnost přenášet chlad až o 30 %. To negativně ovlivňuje teplotní spád a zvyšuje spotřebu energie. Výparníky mohou být různých typů – povrchové, trubkové nebo žebrované trubkové, přičemž u některých modelů chladniček probíhá odmrazování manuálně, zatímco u moderních dynamických systémů je automatické.

Jak vyčistit a udržovat výparník v chladničce:

1. Vypnutí chladničky – zajistěte bezpečnost a usnadněte proces odmrazování
2. Odstranění námrazy – ruční odmrazování pomocí teplé vody nebo speciálních sprejů
3. Kontrola materiálu výparníku – vyvarujte se mechanického poškození hliníkových nebo měděných částí
4. Pravidelná údržba – zajistí správnou funkci a prodlouží životnost zařízení

Jaké chyby mohou ovlivnit funkci výparníku v lednici: častým problémem je zanedbání odmrazování, které vede k přehřívání kompresoru a snížení výkonu chlazení. Správné odmrazování zvyšuje účinnost výparníku a tím i celkový výkon chladicího okruhu.

FAQ – Časté dotazy o výparníku v chladničce

Otázka: Co je výparník v chladničce a jak funguje?

Výparník je klíčová část chladicího okruhu, kde se chladivo vypařuje při teplotě obvykle mezi -5 a 5 °C. Tento proces spotřebovává teplo z prostoru lednice, čímž snižuje její vnitřní teplotu a umožňuje efektivní chlazení chladničky.

Otázka: Jaký je princip výparníku v lednici?

Princip výparníku spočívá v vypařování chladiva, které odebírá teplo z okolního vzduchu díky teplotnímu spádu. Tento teplotní rozdíl mezi chladivem a vzduchem umožňuje účinný přenos tepla a udržení nízké teploty v lednici.

Otázka: Jaké typy výparníků se používají v domácích chladničkách?

Nejběžnější jsou povrchové deskové a trubkové výparníky vyrobené z hliníku nebo mědi. Tyto materiály mají vysokou tepelnou vodivost a odolnost proti korozi, což prodlužuje životnost výparníku.

Otázka: Proč je důležité pravidelné odmrazování výparníku?

Námraza na výparníku snižuje účinnost chlazení až o 30 %. Pravidelné manuální nebo automatické odmrazování zabraňuje tvorbě ledu, který omezuje přenos tepla a zvyšuje spotřebu energie.

Otázka: Jaký chladicí plyn se používá ve výparníku chladničky?

Používají se plyny jako R600a (isobutan) a R134a, které mají vhodné vypařovací teploty a zároveň nižší dopad na životní prostředí než starší chladiva.

Otázka: Jak poznám, že výparník v chladničce nefunguje správně?

Typickými příznaky jsou nerovnoměrné chlazení, tvorba nadměrné námrazy, zvýšená hlučnost nebo vyšší spotřeba elektrické energie.

Otázka: Jak se starat o výparník v domácí chladničce?

Doporučuje se pravidelně odstraňovat námrazu, čistit výparník měkkým hadříkem a zajistit volnou cirkulaci vzduchu kolem něj pro optimální chlazení chladničky.

Otázka: Jaký je princip teplotního spádu ve výparníku?

Teplotní spád vzniká rozdílem mezi teplotou vzduchu v lednici kolem 5 °C a nižší vypařovací teplotou chladiva kolem 2 °C, což umožňuje efektivní absorpci tepla.

Otázka: Jak se liší výparník v chladničce od výparníku v klimatizaci?

Výparník v chladničce pracuje při nižších teplotách a menším objemu vzduchu, zatímco klimatizační výparník zvládá vyšší teploty a větší průtok vzduchu.

Otázka: Jak správně nastavit teplotu v lednici pro optimální fungování výparníku?

Optimální teplota je 3-5 °C, což vytváří správný teplotní spád a umožňuje výparníku efektivně odebírat teplo.

Otázka: Jaký je rozdíl mezi dynamickým a statickým chlazením ve vztahu k výparníku?

Dynamické chlazení využívá ventilátor k rovnoměrné cirkulaci vzduchu a zvyšuje účinnost chlazení, zatímco statické spoléhá na přirozenou konvekci bez nuceného pohybu vzduchu.

Otázka: Jaký je optimální teplotní rozsah výparníku pro efektivní chlazení v lednici?

Optimální teplota výparníku se pohybuje mezi -5 °C a -10 °C, což umožňuje stabilní vypařování chladiva a udržení požadovaného chlazení.

Otázka: Jak ovlivňuje umístění výparníku v chladničce její celkovou účinnost?

Správné umístění, obvykle vzadu nebo nahoře s dostatečným prostorem pro cirkulaci vzduchu, zajišťuje rovnoměrné chlazení a snižuje energetickou náročnost.

Otázka: Jaký je krokový proces odpařování chladiva ve výparníku?

Chladivo vstupuje do výparníku jako nízkotlaká kapalina, při kontaktu s teplem z ledničky se vypařuje a absorbuje teplo, následně pokračuje v chladicím okruhu jako plyn.

Otázka: Jaký vliv má zanesený nebo poškozený výparník na energetickou náročnost chladničky?

Zanesení či poškození výparníku může zvýšit spotřebu energie až o 20 %, protože chladicí systém musí pracovat déle a intenzivněji, aby dosáhl požadované teploty.

Otázka: Jaké jsou příznaky poruchy výparníku v chladničce?

Porucha se projevuje hlavně nerovnoměrným chlazením, nadměrnou tvorbou námrazy, neobvyklými zvuky a zvýšenou spotřebou elektrické energie.

Otázka: Pro koho je dynamické chlazení vhodné a pro koho ne?

Dynamické chlazení je vhodné pro větší chladničky s více zásuvkami, kde je potřeba rovnoměrného rozložení teploty. Menší nebo jednoduché modely často dobře fungují se statickým chlazením bez ventilátoru.

Otázka: Jak často by mělo probíhat odmrazování výparníku?

U manuálně odmrazovaných chladniček se doporučuje odmrazovat při vrstvě námrazy přes 3 mm, což bývá cca 1-2x za měsíc v závislosti na používání. U automatických systémů je proces řízen automaticky.
