Jednoduché schéma zapojení zářivek: krok za krokem návod a tipy
Správné zapojení zářivek výrazně ovlivňuje jejich funkčnost i životnost. Jednoduché schéma zapojení LED zářivky nebo klasické zářivky bez startéru pomůže předejít častým chybám a usnadní výměnu startéru. Díky praktickému návodu zvládnete instalaci rychle a bezpečně.
📋 Shrnutí v bodech
- Zářivky T8 mají průměr 38 mm a délky 120 cm nebo 150 cm.
- LED zářivky spotřebují více než o 50 % méně energie než klasické zářivky.
- Životnost LED zářivek dosahuje až 50 000 hodin, což je 5× více než u běžných zářivek.
- Při přímém zapojení LED trubic je nutné odstranit předřadník a startér.
- Jednostranné LED zářivky mají napájení na jedné straně, oboustranné na opačných koncích trubice.
Jak zapojit klasickou zářivku s předřadníkem a startérem?
Zapojení klasické zářivky T8 s předřadníkem a startérem vyžaduje přesné propojení všech komponent elektrického obvodu. Předřadník omezuje a reguluje proud do zářivky, čímž zabraňuje jejímu přetížení a poškození. Startér slouží k rozžhavení elektrod trubice krátkodobým přerušením proudu, což umožní zapálení výboje uvnitř trubice. Schéma zapojení proto vždy zahrnuje tyto prvky, které zajišťují bezpečný a efektivní provoz zářivky.
Jak funguje zářivková trubice typu T8?

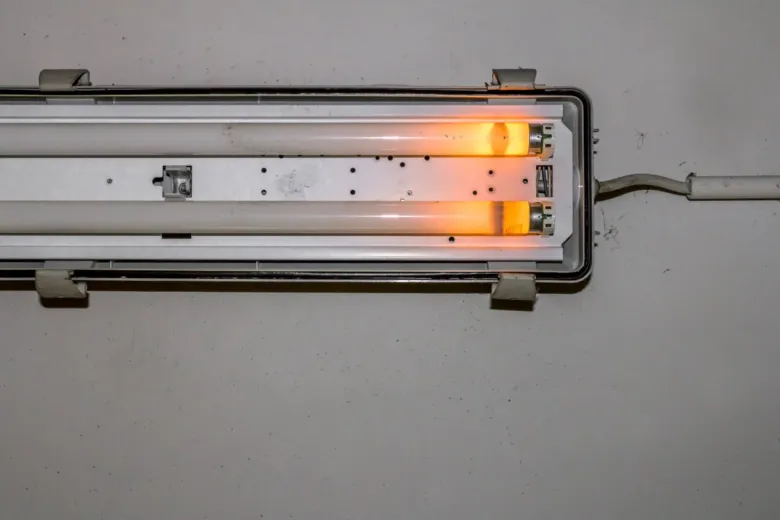

Zářivková trubice T8 má standardní průměr 38 mm a dostupné délky 120 cm nebo 150 cm. Princip jejího fungování spočívá v průchodu elektrického proudu, který excituje rtuťové páry uvnitř trubice. Tyto páry vyzařují ultrafialové záření, jež dopadá na luminofor nanesený na vnitřní stěně trubice. Luminofor následně přeměňuje UV záření na viditelné světlo. Díky výkonu 36 W a rozměrům je T8 nejčastěji používaným typem zářivky v domácnostech i komerčních prostorách.
Jak zapojit klasickou zářivku s předřadníkem a startérem?
Pro správné zapojení zářivky T8 je nezbytné umístit magnetický předřadník (tlumivku) do série s trubicí, aby omezoval a stabilizoval elektrický proud. Startér se připojuje paralelně k elektrodám zářivky a jeho úkolem je krátkodobě přerušit proud, čímž se elektrody rozžhaví a umožní zapálení výboje. Při zapojení je nutné dodržet polaritu a přesné umístění předřadníku a startéru podle schématu, aby se předešlo blikání, nefunkčnosti nebo zkratu.
| Součástka | Funkce | Umístění v obvodu |
|---|---|---|
| Zářivka T8 | Vytváří světlo excitací luminoforu | Vlastní svítidlo |
| Předřadník | Omezuje a reguluje proud, chrání zářivku | V sérii se zářivkou |
| Startér | Krátkodobě přerušuje proud pro rozžhavení elektrod | Paralelně ke elektrodám |
Tip: Častou chybou je nesprávné zapojení startéru nebo jeho umístění mimo paralelní spojení s elektrodami, což způsobuje blikání nebo úplnou nefunkčnost zářivky. Doporučuji vždy před zapojením vypnout hlavní jistič a přesně dodržet schéma zapojení.
Jak zapojit a zapnout zářivku bezpečně doma
Před jakýmkoliv zásahem do zapojení zářivky vždy vypněte hlavní jistič a ověřte odpojení elektrické sítě. Používejte nástroje s izolovanými rukojeťmi a dodržujte schéma zapojení zářivky s předřadníkem a startérem. Ujistěte se, že všechny spoje jsou pevné, správně izolované a bez poškození vodičů. Pro domácí instalace je vhodné jednoduché zapojení podle standardního schématu, které minimalizuje riziko poruch a zajišťuje spolehlivý provoz.
Tento způsob zapojení se hodí výhradně pro klasické zářivky T8 o délce 120 cm nebo 150 cm s magnetickým předřadníkem a startérem. Pro LED zářivky je vhodnější zapojení bez startéru nebo s LED kompatibilním předřadníkem, protože klasické zapojení může způsobit problémy s rozsvícením a zbytečnou spotřebu energie. Zapojení zářivky bez startéru není vhodné pro klasické zářivky, ale pouze pro LED trubice.
Odborná rada: Při výměně zářivek doporučuji měnit všechny trubice ve svítidle najednou, aby bylo zajištěno rovnoměrné osvětlení a minimalizovalo se riziko poruch. Na co si dát pozor: ponechání starého startéru při instalaci LED zářivky často vede k blikání a zkrácení životnosti nové trubice.

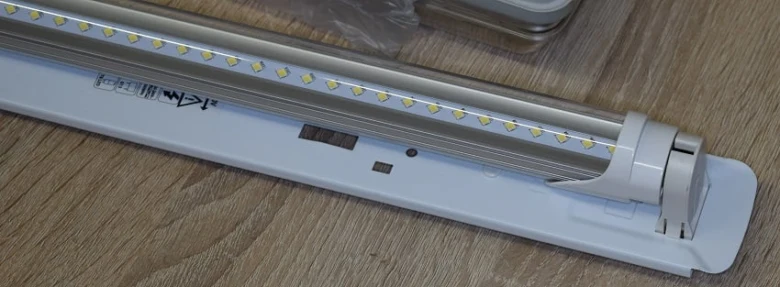

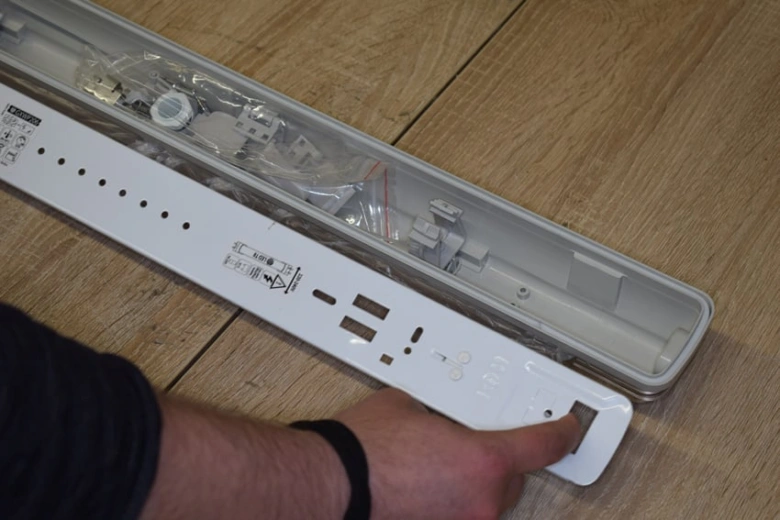

Jak jednoduše zapojit LED zářivku do stávajícího svítidla?
Pro správné a bezpečné zapojení LED zářivky je třeba před započetím práce odstranit předřadník a startér ze svítidla. Dále je nutné rozlišit, zda máte jednostrannou nebo oboustrannou LED trubici, protože každý typ vyžaduje jiné zapojení vodičů. Následující návod vám pomůže zvládnout jednoduché schéma zapojení zářivky krok za krokem.
Jak jednoduše zapojit LED zářivku do stávajícího svítidla?
Při výměně klasické zářivky za LED zářivku je nutné odstranit předřadník a startér, protože LED zářivky fungují bez těchto komponent. U jednostranných LED trubic jsou fáze i nulový vodič přivedeny na stejnou stranu trubice, což znamená, že elektřina vstupuje a vrací se pouze jedním koncem. Naopak u oboustranných LED trubic je fáze na jedné straně a nulový vodič na opačné straně. Tento rozdíl je zásadní pro správné zapojení a provoz LED zářivky podle schématu zapojení LED zářivky.
- Odstranění předřadníku – vypněte napájení a vyjměte předřadník ze svítidla.
- Vyjmutí startéru – odstraňte startér, pokud je přítomen, protože LED zářivky nevyžadují jeho funkci.
- Rozpoznání typu LED trubice – zjistěte, zda máte jednostrannou nebo oboustrannou LED zářivku.
- Připojení vodičů – u jednostranného zapojení připojte fázi i nulový vodič na stejnou stranu; u oboustranného zapojení připojte fázi a nulový vodič na opačné konce trubice.
- Kontrola a zapnutí – zkontrolujte správnost zapojení a zapněte napájení.
Tip: Bezpečnost při zapojení zářivek je zásadní, proto vždy vypněte hlavní jistič a ověřte, že je obvod bez napětí, aby nedošlo k úrazu elektrickým proudem.
Jak zapojit zářivku?
Zapojení klasické zářivky s předřadníkem a startérem se řídí tradičním schématem, kdy předřadník omezuje proud a startér pomáhá při zapalování trubice. Při přechodu na LED zářivky, které pracují bez startéru i předřadníku, je potřeba tyto součástky odstranit a upravit zapojení podle typu LED trubice. Dodržení správného schématu zapojení zářivky minimalizuje problémy s LED zářivkami a zaručuje bezpečný provoz.
- Vypnutí napájení – vždy začněte odpojením svítidla od elektrické sítě.
- Odstranění startéru a předřadníku – u LED zářivek tyto komponenty nejsou potřeba.
- Výběr správného zapojení – rozlište mezi jednostranným a oboustranným zapojením LED zářivky.
- Připojení vodičů – podle typu LED zářivky zapojte fázi a nulový vodič na správné piny.
- Ověření funkčnosti – po zapojení zkontrolujte, zda svítidlo funguje bez problémů.
Tip: Při výměně startéru za LED trubici často dochází k nedorozumění v zapojení, proto se vyplatí konzultovat jednoduché schéma zapojení zářivek krok za krokem.
Jak vyměnit startér u zářivky za LED startér?
Výměna startéru u zářivky za LED startér je nezbytná především při použití elektronického předřadníku (HF), který vyžaduje odlišné zapojení než klasické zářivky T8 s magnetickým předřadníkem (tlumivkou). LED startér nahrazuje klasický startér a zajišťuje okamžité rozsvícení LED trubic bez blikání a poruch, čímž minimalizuje problémy s LED zářivkami v běžných svítidlech.
Jednoduchý návod na výměnu startéru zářivky za LED
- Odpojte svítidlo od elektrické sítě, abyste zajistili bezpečnost během instalace.
- Vyjměte původní klasický startér ze svítidla podle schématu zapojení LED zářivky, které odpovídá typu elektronického předřadníku.
- Vložte LED startér na místo původního startéru, přičemž LED startér je konstruován pro kompatibilitu s elektronickými předřadníky.
- Připojte svítidlo zpět do sítě a otestujte funkčnost LED zářivky – správně zapojená LED trubice se rozsvítí okamžitě bez blikání.
- Pokud LED zářivka nesvítí, ověřte kompatibilitu elektronického předřadníku s LED startérem, protože některé starší modely nemusí být plně kompatibilní.
Tip: Častou chybou je ponechání klasického startéru v obvodu s elektronickým předřadníkem, což způsobuje blikání nebo nefunkčnost LED trubic. Proto vždy nahraďte klasický startér LED startérem.
Pro koho se to hodí: Tento postup je vhodný pro svítidla s elektronickým předřadníkem, která umožňují jednoduchou výměnu startéru bez nutnosti zásahu do kabeláže.
Pro koho NE: Pokud máte svítidlo s magnetickým předřadníkem (tlumivkou), výměna startéru za LED startér nestačí a doporučuje se odstranit předřadník nebo přejít na přímé napájení LED trubic.
Tento postup výrazně usnadňuje přechod z klasických zářivek na LED a pomáhá vyřešit typické potíže s LED zářivkami, které často vznikají nesprávným zapojením startéru. Dodržení tohoto návodu zajistí spolehlivý provoz a vyšší úsporu energie.
Nejčastější problémy při zapojení LED zářivek a jak je řešit
Při zapojení LED zářivek se často setkáte s problémy, které lze vyřešit jednoduchými kroky. Nejčastější potíže souvisejí s nesvítící zářivkou a nesprávným připojením vodičů. Následující podnadpisy vám pomohou tyto situace rychle identifikovat a opravit.
Proč LED zářivka nesvítí?
Nesvítící LED zářivka bývá často způsobena nesprávným připojením vodičů nebo nevhodným zapojením starého typu zářivky. LED trubice vyžaduje odlišné schéma zapojení LED zářivky než klasické zářivky T8. Častou příčinou může být i to, že LED trubice není správně zasunuta nebo je potřeba ji otočit o 180°. Nesprávné zapojení vodičů nebo používání startéru u LED zářivek vede k problémům se svícením.
Kontrola a úprava zapojení
Pro správné fungování LED zářivky proveďte kontrolu zapojení a ujistěte se, že vodiče jsou správně připojeny podle jednoduchého schématu zapojení zářivek bez startéru. Pokud LED zářivka nesvítí, doporučuje se otočit trubici o 180°, což často problém vyřeší. Při výměně startéru u zářivky za LED je potřeba odstranit starý startér a přizpůsobit zapojení podle typu LED trubice.
Tip: Při instalaci LED zářivky vždy zkontrolujte, zda odpovídá schéma zapojení LED zářivky a zda není připojen starý startér, který LED trubici může poškodit.
Jak předělat svítidlo s klasickými zářivkami na LED zářivky?
Předělání svítidla s klasickými zářivkami na LED verzi vyžaduje úpravu v zapojení, aby se dosáhlo vyšší úspory energie a prodloužila životnost osvětlení. Nejčastěji se setkáte se svítidly vybavenými magnetickým předřadníkem a startérem, které je potřeba upravit.
Schéma zapojení zářivky s LED trubicí místo klasické zářivky
- Odpojení napájení – zajistěte, že je svítidlo bez napětí před jakoukoliv manipulací.
- Vyjmutí startéru – startér není pro LED zářivky potřeba, jeho odstraněním předejdete zbytečné spotřebě energie.
- Odstranění tlumivky (magnetického předřadníku) – tlumivka odebírá energii i po výměně zářivky, proto její odstranění výrazně zvyšuje úsporu.
- Přímé zapojení LED zářivky – svítidlo připojte přímo na síťové napětí podle schématu zapojení LED zářivky, čímž zajistíte správnou funkci a bezpečnost.
- Test funkčnosti – po zapojení zkontrolujte, zda LED zářivka svítí bez blikání či problémů.
Tento jednoduchý návod na zapojení zářivek s předřadníkem platí zejména pro typy zářivek T8 a pomáhá eliminovat běžné problémy s LED zářivkami v původním zapojení. Pro koho se úprava hodí? Pro uživatele hledající rychlou úsporu a jednoduchou montáž. Nepřichází v úvahu u svítidel s elektronickým předřadníkem, kde je třeba jiné řešení.
Časté dotazy a odpovědi k zapojení zářivek
Otázka: Jak zapojit klasickou zářivku s předřadníkem a startérem?
Připojte fázi a nulový vodič přes předřadník a startér k paticím zářivky T8 o průměru 38 mm a délce 120 nebo 150 cm podle schématu zapojení zářivek.
Otázka: Jak jednoduše zapojit LED zářivku?
Odstraňte předřadník a startér, připojte fázi a nulový vodič přímo na patice LED trubice. U jednostranné LED zářivky vodiče připojte na jeden konec, u oboustranné na oba konce.
Otázka: Proč moje LED zářivka nesvítí?
Častou příčinou je nesprávné připojení vodičů nebo otočení trubice o 180°. Doporučuji zkontrolovat polarity i stav svítidla.
Otázka: Jak vyměnit startér u zářivky za LED startér?
Odpojte svítidlo od sítě, vyjměte klasický startér a vložte LED startér do patice. Po opětovném zapnutí ověřte, že zářivka svítí bez blikání.
Otázka: Jaké jsou výhody LED zářivek oproti klasickým?
LED zářivky spotřebují o 50 % méně energie a mají životnost až 50 000 hodin, zatímco klasické zářivky vydrží kolem 10 000 hodin.
Otázka: Jak poznám jednostrannou a oboustrannou LED zářivku?
Jednostranné LED zářivky mají napájení pouze na jedné straně trubice, oboustranné mají fázi a nulový vodič na opačných koncích.
Otázka: Je nutné odpojit tlumivku při instalaci LED zářivek?
Ano, odstranění tlumivky je doporučené, protože tlumivka spotřebovává 3-8 W i po výměně zářivky, což snižuje úsporu energie.
Otázka: Jak zajistit bezpečnost při zapojení zářivek?
Vždy vypněte napájení a odpojte svítidlo od elektrické sítě před manipulací. Dodržujte platné normy a používejte izolované nástroje.
Otázka: Jak postupovat při předělání svítidla na LED zářivky?
Buď ponechte tlumivku a nahraďte startér LED startérem, nebo tlumivku zcela odpojte a vodiče propojte, což je efektivnější a šetrnější k LED trubicím.
Otázka: Mohu zapojit LED zářivku do starého svítidla bez úprav?
Ne, většinou je nutné odstranit předřadník a startér, případně nahradit startér LED verzí, aby LED zářivka správně fungovala.
Otázka: Co dělat, když LED zářivka bliká nebo nesvítí ihned?
Zkontrolujte správné zapojení vodičů, vyměňte klasický startér za LED startér a ujistěte se, že předřadník je odstraněný.
Otázka: Jak dlouhá je životnost klasických zářivek a LED zářivek?
Klasické zářivky vydrží přibližně 10 000 hodin, LED zářivky až 50 000 hodin, což výrazně prodlužuje interval výměny.
Otázka: Jaký je světelný tok LED trubic o délce 120 cm?
LED trubice 120 cm mají světelný tok mezi 1800 a 2200 lumeny, což odpovídá standardním zářivkám T8.
Otázka: Jaké jsou běžné délky a průměry zářivek T8?
Zářivky T8 mají průměr 38 mm a běžné délky 120 cm a 150 cm, což vyhovuje většině standardních svítidel.
Otázka: Co je potřeba k bezpečnému zapojení zářivky?
Potřebujete správné schéma zapojení, izolované nástroje, odpojení od elektrické sítě a základní znalost elektrických obvodů pro jednoduché zapojení zářivek.
