Kapacita kondenzátoru: vzorec, výpočet a praktické příklady
Kapacita kondenzátoru vyjadřuje jeho schopnost uchovávat elektrický náboj a závisí na jeho konstrukci i materiálech. Přesný vzorec pro výpočet kapacity kondenzátoru umožňuje snadno určit hodnotu i jednotku kapacity, což je klíčové například u deskových nebo kulových kondenzátorů. Správné pochopení těchto vztahů usnadní praktické využití i návrh elektrických obvodů.
Stručně a jasně
- Kapacita kondenzátoru se měří ve faradech (F) a vypočítá se podle vzorce C = ε_r × ε_0 × (S / d).
- Relativní permitivita dielektrika výrazně ovlivňuje kapacitu kondenzátoru a je bezrozměrné číslo.
- Při zmenšení vzdálenosti desek kondenzátoru na polovinu se kapacita zdvojnásobí.
- Kapacita kulového vodiče je přibližně 1 pF na každý 1 cm poloměru.
- Pro paralelní zapojení kondenzátorů platí, že celková kapacita je součtem jednotlivých kapacit.
Jak se vypočítá kapacita kondenzátoru podle vzorce?
Jak spočítat kapacitu kondenzátoru podle vzorce? Kapacita kondenzátoru se vypočítá podle vzorce C = ε_r × ε_0 × (S / d), kde C je kapacita v jednotkách farad (F). Tento vzorec využívá relativní permitivitu dielektrika, plochu desek a jejich vzdálenost, aby přesně určil, jaký elektrický náboj kondenzátor pojme. V následujících podsekcích detailně vysvětlím význam jednotlivých veličin a ukážu příklad výpočtu kapacity deskového kondenzátoru.
Význam jednotlivých veličin ve vzorci
Kapacita kondenzátoru (C) se měří ve faradech (F) a vyjadřuje schopnost kondenzátoru uchovat elektrický náboj. Relativní permitivita (ε_r) popisuje, jak silně dielektrikum mezi deskami zvyšuje kapacitu oproti vakuu. Konstantní hodnota permitivity vakua (ε_0) je 8,85 × 10⁻¹² F/m. Plocha desek (S) se udává v metrech čtverečních (m²) a vzdálenost desek (d) v metrech (m). Zvýšení plochy nebo použití materiálu s vyšší relativní permitivitou zvětšuje kapacitu, zatímco větší vzdálenost desek kapacitu snižuje.
Příklad výpočtu kapacity kondenzátoru
Pro deskový kondenzátor s plochou desek 0,01 m², vzdáleností 0,001 m a relativní permitivitou dielektrika 4 spočítáme kapacitu podle vzorce:
- Dosazení hodnot – C = 4 × 8,85 × 10⁻¹² × (0,01 / 0,001)
- Výpočet poměru plochy a vzdálenosti – 0,01 / 0,001 = 10
- Vynásobení konstantami – C = 4 × 8,85 × 10⁻¹² × 10 = 3,54 × 10⁻¹⁰ F
Výsledná kapacita kondenzátoru je tedy 354 pikofaradů (pF). Tento způsob výpočtu platí pro kondenzátory s deskovou konstrukcí a dielektrikem s známou relativní permitivitou.
Jaké jsou hlavní parametry ovlivňující kapacitu kondenzátoru?
Kapacita kondenzátoru závisí na několika základních parametrech, které určují, jak velký elektrický náboj může kondenzátor uložit při daném elektrickém napětí. Pro správný výpočet kapacity kondenzátoru je nezbytné znát tyto faktory, protože přímo ovlivňují výslednou hodnotu kapacity.
Jaké parametry určují kapacitu kondenzátoru?
Kapacita kondenzátoru (C) je přímo úměrná ploše desek (S) a relativní permitivitě dielektrika (ε_r), ale nepřímo úměrná vzdálenosti mezi deskami (d). Vyjádřeno vzorcem pro kapacitu deskového kondenzátoru:
\[ C = \varepsilon_0 \cdot \varepsilon_r \cdot \frac{S}{d} \]
kde ε_0 je permitivita vakua (8,854 × 10⁻¹² F/m). Zvýšení plochy desek například z 1 m² na 2 m² zdvojnásobí kapacitu, zatímco zdvojnásobení vzdálenosti desek kapacitu sníží na polovinu. Tento vzorec je základním nástrojem, jak spočítat kapacitu kondenzátoru a je klíčový pro návrh i výpočet elektrických obvodů.
Jak relativní permitivita dielektrika ovlivňuje kapacitu kondenzátoru?
Relativní permitivita (ε_r) je bezrozměrná veličina, která popisuje schopnost materiálu dielektrika zvýšit kapacitu kondenzátoru oproti vzduchu, jehož ε_r je přibližně 1. Například papír má ε_r kolem 3-4, sklo 5-10 a speciální keramika může mít ε_r i přes 100. Použití dielektrika s vyšší relativní permitivitou významně zvyšuje kapacitu kondenzátoru bez nutnosti zvětšovat jeho fyzické rozměry.
| Dielektrikum | Přibližná relativní permitivita (ε_r) | Vliv na kapacitu kondenzátoru |
|---|---|---|
| Vzduch | 1 | Základní hodnota |
| Papír | 3 – 4 | Kapacita se zvýší 3-4× |
| Sklo | 5 – 10 | Kapacita se zvýší 5-10× |
| Keramika | 50 – 100+ | Kapacita se výrazně zvýší |
Tip: Při návrhu kondenzátoru je třeba pečlivě volit dielektrikum podle požadované kapacity i provozních podmínek. Častou chybou je podcenění vlivu vzdálenosti desek, která výrazně snižuje kapacitu, pokud není správně dimenzována.
Pro detailní informace o kondenzátorech a jejich parametrech doporučuji prostudovat wikipedia.org/wiki/Kondenzátor.
Jaký vliv má dielektrikum na kapacitu kondenzátoru?
Dielektrikum je izolační materiál vložený mezi desky kondenzátoru, který výrazně zvyšuje jeho kapacitu. Tento efekt vzniká díky polarizaci molekul dielektrika, kdy se dipóly uvnitř materiálu orientují v elektrickém poli a snižují efektivní elektrické pole mezi deskami. Díky tomu může kondenzátor uložit větší náboj při stejném napětí.
Relativní permitivita (ε_r) je bezrozměrná veličina, která vyjadřuje, kolikrát se kapacita kondenzátoru s dielektrikem zvýší oproti kapacitě stejného kondenzátoru s vakuem nebo vzduchem. Kapacita kondenzátoru definice a výpočet vychází ze základního vzorce pro kapacitu deskového kondenzátoru:
C = ε₀ × ε_r × (S / d)
kde C je kapacita kondenzátoru v jednotkách farad (F), ε₀ je permitivita vakua (přibližně 8,85 × 10⁻¹² F/m), S je plocha desek a d je vzdálenost mezi nimi.
- Dielektrika s vysokou relativní permitivitou, například keramika (ε_r ≈ 1000) nebo tantal (ε_r kolem 27), umožňují výrazně větší kapacitu než vzduch (ε_r ≈ 1).
- Naopak vzduch nebo vakum mají permitivitu blízkou jedné, což znamená minimální zvýšení kapacity.
- Polarizace dielektrika tak přímo způsobuje zvýšení kapacity kondenzátoru úměrné hodnotě ε_r.
Jak spočítat kapacitu kondenzátoru s dielektrikem tedy znamená použít vzorec pro kapacitu kondenzátoru rozšířený o relativní permitivitu, což je klíčové při návrhu a praktických výpočtech kondenzátorů v elektrotechnice.
Jak spočítat kapacitu kulového vodiče?
Kapacita kulového vodiče se určuje podle vzorce C = 4 π ε_0 ε_r R, kde C je kapacita v jednotkách faradů, ε_0 představuje permitivitu vakua (přibližně 8,85 × 10^-12 F/m), ε_r je relativní permitivita materiálu obklopujícího vodič a R je poloměr kulového vodiče v metrech. Tento vzorec ukazuje, že kapacita kondenzátoru přímo závisí na velikosti poloměru – čím větší je R, tím větší kapacita vzniká.
Prakticky to znamená, že kapacita kulového vodiče je zhruba 1 pikofarad (pF) na každý centimetr poloměru. Tento jednoduchý vztah usnadňuje výpočet kapacity kondenzátoru s příkladem použitelnosti ve fyzice i elektrotechnice.
Jak spočítat kapacitu kondenzátoru podle vzorce
- Změřte poloměr vodiče – vyjádřete ho v metrech pro přesnost výpočtu.
- Určete relativní permitivitu ε_r – pro vzduch je blízká jedné, pro jiné materiály se liší.
- Dosadíte hodnoty do vzorce C = 4 π ε_0 ε_r R – vypočítáte kapacitu v faradech.
- Převeďte výsledek na praktické jednotky – například pikofarady, pokud je kapacita velmi malá.
Tip: Na co si dát pozor – zanedbání relativní permitivity okolního prostředí může vést k nepřesným výsledkům, zvláště v neizolačních materiálech. Tento výpočet se hodí pro jednoduché kulové vodiče, ale ne pro složitější tvary nebo zapojení, kde se uplatní paralelní zapojení kondenzátorů vzorec či jiné metody.
Jak se měří kapacita kondenzátoru v praxi?
Jak změřit kapacitu kondenzátoru multimetr
Kapacita kondenzátoru je fyzikální veličina, kterou lze v praxi jednoduše změřit pomocí multimetru vybaveného funkcí měření kapacity. Přesnost měření závisí na kvalitě přístroje a správném zapojení kondenzátoru do měřicího obvodu. Při měření je důležité kondenzátor předem vybít, aby nedošlo k poškození multimetru nebo zkreslení výsledku.
- Příprava kondenzátoru – kondenzátor vybít a odpojit od obvodu
- Nastavení multimetru – zvolit funkci měření kapacity, obvykle značenou symbolem „F“ (farad)
- Připojení sond – připojit měřicí sondy ke kontaktům kondenzátoru
- Odečtení hodnoty – počkat na ustálení hodnoty na displeji multimetru
Tip: Častou chybou je měřit kapacitu kondenzátoru přímo v zapojeném obvodu, kde se výsledky zkreslují. Pro přesný výpočet kapacity kondenzátoru je proto nutné provést měření izolovaně.
Pro správné pochopení, jak se počítá kapacita kondenzátoru, doporučuji použít vzorec pro kapacitu deskového kondenzátoru, který zahrnuje plochu desek, vzdálenost mezi nimi a dielektrickou konstantu použitého materiálu. V praxi však multimetr poskytne rychlou a spolehlivou hodnotu kapacity kondenzátoru vyjádřenou v jednotkách faradů.
Jak se počítá celková kapacita při zapojení kondenzátorů?
Při zapojení kondenzátorů se celková kapacita liší podle typu spojení. U paralelního zapojení kondenzátorů platí, že celková kapacita je součtem kapacit všech jednotlivých kondenzátorů. Tento princip vyplývá z toho, že každý kondenzátor přidává další plochu deskám, čímž se zvyšuje celková schopnost uchování náboje. Vzorec pro paralelní zapojení kondenzátorů tedy zní:
\[
C_{celk} = C_1 + C_2 + C_3 + \dots
\]
Naopak u sériového zapojení kondenzátorů je celková kapacita menší než kapacita nejmenšího kondenzátoru. Celková kapacita se určí jako převrácená hodnota součtu převrácených kapacit jednotlivých kondenzátorů:
\[
\frac{1}{C_{celk}} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + \dots
\]
Jak spočítat kapacitu kondenzátoru: příklady
| Typ zapojení | Vzorec | Příklad (µF) |
|---|---|---|
| Paralelní zapojení kondenzátorů | \( C_{celk} = C_1 + C_2 + \dots \) | \( C_1 = 4\,\mu F, C_2 = 6\,\mu F \Rightarrow C_{celk} = 10\,\mu F \) |
| Sériové zapojení kondenzátorů | \( \frac{1}{C_{celk}} = \frac{1}{C_1} + \frac{1}{C_2} + \dots \) | \( C_1 = 4\,\mu F, C_2 = 6\,\mu F \Rightarrow C_{celk} \approx 2{,}4\,\mu F \) |
Tip: Při výpočtu kapacity kondenzátorů v sériovém zapojení je častou chybou zaměnit pořadí výpočtu nebo zapomenout převrácené hodnoty, což vede k nesprávnému výsledku.
Tento způsob výpočtu kapacity kondenzátorů se používá zejména při návrhu filtrů nebo ladicích obvodů, kde je třeba přesně znát výslednou kapacitu. Pro výpočet kapacity deskového kondenzátoru se pak využívá vzorec zahrnující plochu desek a vzdálenost mezi nimi, což je další praktický příklad výpočtu kapacity kondenzátoru.
Praktické příklady výpočtu kapacity kondenzátoru
Praktické příklady výpočtu kapacity kondenzátoru ukazují, jak kapacita závisí na základních parametrech jako plocha desek a vzdálenost mezi nimi. Níže uvedené příklady výpočtu kapacity kondenzátoru v elektrotechnice demonstrují, jak tyto veličiny ovlivňují konečný výsledek.
Příklady výpočtu kapacity kondenzátoru s různou plochou desek
Při použití 35 listů papíru jako dielektrika a hliníkových desek s plochou 0,01 m² byla naměřena kapacita kondenzátoru 390 pF. Pokud polovina plochy desek klesne na 0,005 m², kapacita se sníží na 210 pF. Tento příklad potvrzuje, že kapacita kondenzátoru je přímo úměrná ploše desek, což vyplývá z kapacita deskového kondenzátoru vzorec C = ε · S / d, kde ε je permitivita dielektrika, S plocha desek a d vzdálenost mezi nimi.
| Plocha desek (S) [m²] | Kapacita (C) [pF] | Dielektrikum |
|---|---|---|
| 0,01 | 390 | Papír (35 listů) |
| 0,005 | 210 | Papír (35 listů) |
| 0,01 | 390 | Papír (35 listů) |
Jak vzdálenost dielektrika ovlivňuje kapacitu kondenzátoru?
Kapacita kondenzátoru klesá se zvyšující se vzdáleností desek, protože vzdálenost d vstupuje do jmenovatele vzorce kapacity. Například při konstantní ploše desek 0,01 m² a stejném dielektriku papíru se kapacita změnila z 390 pF na 195 pF, když se vzdálenost d zdvojnásobila. Tento nepřímý vztah ukazuje, že zvýšení vzdálenosti desek o 100 % sníží kapacitu přibližně o polovinu.
| Vzdálenost desek (d) [mm] | Kapacita (C) [pF] | Dielektrikum |
|---|---|---|
| 0,5 | 390 | Papír (35 listů) |
| 1,0 | 195 | Papír (35 listů) |
| 1,5 | 130 | Papír (35 listů) |

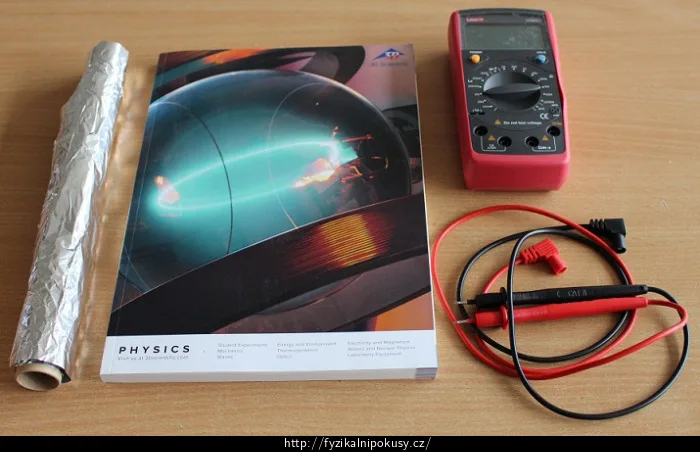

Tip: Při experimentálním měření kapacity kondenzátoru s alobalem a papírem dbejte na rovnoměrné přiložení desek a stálou tloušťku dielektrika, aby výsledky byly co nejpřesnější. Častou chybou je nerovnoměrné rozložení dielektrika, které zkresluje naměřené hodnoty.
Pro výpočet náboje a kapacity kondenzátoru s příklady doporučuji použít základní vzorec C = Q / U, kde Q je náboj a U napětí, a ověřit výsledky měřením kapacity pomocí multimetru. Paralelní zapojení kondenzátorů vzorec pak umožňuje snadno spočítat celkovou kapacitu soustavy pro různé praktické aplikace.
Vliv teploty na kapacitu kondenzátoru
Teplota ovlivňuje kapacitu kondenzátoru zejména změnou relativní permitivity dielektrika a rozměrů elektrod. Relativní permitivita (ε_r) většiny dielektrik klesá s rostoucí teplotou v rozsahu běžných provozních teplot (přibližně 20-100 °C) o 0,1 až 1 % na každý stupeň Celsia, což přímo snižuje kapacitu podle vzorce C = ε_r × ε_0 × (S / d). Současně dochází k tepelnému roztažení kovových desek, které zvyšuje vzdálenost d mezi elektrodami v řádu 10⁻⁶ až 10⁻⁵ na stupeň Celsia, což také snižuje kapacitu.
Při teplotním nárůstu o 50 °C může celková změna kapacity kondenzátoru dosáhnout 2-5 %, což je významné zejména u přesných měřicích a ladicích aplikací. Například u keramických kondenzátorů typu NP0 (C0G) je teplotní koeficient kapacity blízký nule, zatímco u kondenzátorů s dielektriky typu X7R nebo Y5V může být změna kapacity výraznější a někdy až 15 % v rámci teplotního rozsahu.
- Relativní permitivita dielektrika klesá o 0,1-1 %/°C, což snižuje kapacitu
- Tepelné roztažení desek zvětšuje vzdálenost d o 10⁻⁶ až 10⁻⁵/°C, což dále snižuje kapacitu
- Celková změna kapacity při běžných teplotních výkyvech (±50 °C) dosahuje 2-5 %
Tip: Při návrhu obvodů s kondenzátory je nutné uvažovat teplotní koeficienty kapacity uvedené v datasheetech, protože zanedbání těchto korekcí může vést k nesprávné funkci ladicích a časovacích obvodů.
Jak spočítat kapacitu kondenzátoru při změně teploty
Pro výpočet kapacity kondenzátoru při jiné teplotě než referenční (obvykle 20 °C) použijte upravený vzorec:
C_T = C_20 × [1 + α_ε × (T – 20) + α_d × (T – 20)]
kde
- C_T je kapacita při teplotě T (°C),
- C_20 je kapacita při 20 °C,
- α_ε je teplotní koeficient relativní permitivity (typicky −0,001 až −0,01 /°C),
- α_d je teplotní koeficient změny vzdálenosti desek (přibližně +10⁻⁶ až +10⁻⁵ /°C),
- T je aktuální teplota v °C.
Tento vzorec zohledňuje pokles permitivity i roztažení desek, které působí proti sobě, přičemž pokles permitivity má obvykle větší vliv. U přesných kondenzátorů (např. NP0) jsou hodnoty α_ε a α_d blízké nule, což znamená velmi stabilní kapacitu v širokém teplotním rozsahu.
Odborná rada: Pro aplikace vyžadující vysokou přesnost kapacity doporučuji použít kondenzátory s nízkým teplotním koeficientem (např. NP0/C0G) a při výpočtech zahrnout korekci kapacity podle uvedeného vzorce. Naopak kondenzátory s vysokým teplotním koeficientem (např. X7R, Y5V) nejsou vhodné pro přesné časovací obvody kvůli výrazným změnám kapacity.
Celkově je nutné při návrhu elektrických obvodů počítat s teplotními vlivy na kapacitu kondenzátorů, protože i několikaprocentní odchylka může ovlivnit funkci a stabilitu zařízení.
Výpočet kapacity při zapojení více kondenzátorů
Celková kapacita kondenzátorů závisí na jejich zapojení v obvodu. Při paralelním zapojení kondenzátorů se kapacity sčítají, protože každý kondenzátor přidává další plochu pro uchování náboje. Vzorec pro paralelní zapojení kondenzátorů je jednoduchý:
\[
C_{celk} = C_1 + C_2 + C_3 + \ldots
\]
Naopak sériové zapojení kondenzátorů snižuje celkovou kapacitu, protože elektrický náboj se rozděluje mezi jednotlivé prvky. Výpočet kapacity při sériovém zapojení využívá vzorec:
\[
\frac{1}{C_{celk}} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + \ldots
\]
Příklady výpočtu kapacity kondenzátoru v elektrotechnice
V praktických obvodech se často setkáte s kombinovaným zapojením kondenzátorů, kde jsou některé zapojeny paralelně a jiné sériově. Výpočet celkové kapacity pak vyžaduje postupné zjednodušení obvodu podle uvedených vzorců.
| Typ zapojení | Vzorec | Vliv na kapacitu |
|---|---|---|
| Paralelní zapojení | \(C_{celk} = C_1 + C_2 + \ldots\) | Kapacita roste |
| Sériové zapojení | \(\frac{1}{C_{celk}} = \frac{1}{C_1} + \frac{1}{C_2} + \ldots\) | Kapacita klesá |
| Kombinované zapojení | Kombinace obou výše uvedených | Výpočet na základě části |
Tip: Při výpočtu celkové kapacity kondenzátorů v komplexních zapojeních se vyplatí rozdělit obvod na jednodušší části a postupně aplikovat vzorce pro paralelní a sériové zapojení. Častá chyba je pokus o přímé sčítání kapacit bez rozlišení typu zapojení, což vede k nesprávným výsledkům.
Celková kapacita kondenzátorů se měří v jednotkách farad (F), často v mikrofaradech (µF) pro běžné elektronické součástky. Výpočet náboje kondenzátoru podle vzorce \(Q = C \times U\) (kde Q je náboj, C kapacita a U napětí) je základem pro pochopení jeho funkce v obvodu.
Rozlišení: paralelní zapojení kondenzátorů se hodí pro zvýšení celkové kapacity bez změny napětí, zatímco sériové zapojení se používá pro zvýšení pracovního napětí, ale s nižší kapacitou. Pro návrh filtrů a vyhlazovacích obvodů je proto nutné zvolit správnou konfiguraci.
Časté dotazy
Jak se vypočítá kapacita kondenzátoru?
Kapacita se vypočte vzorcem C = ε_r × ε_0 × (S / d), kde ε_0 je 8,85×10⁻¹² F/m, S je plocha desek v m², d vzdálenost desek v m a ε_r relativní permitivita dielektrika.
Jaká je jednotka kapacity kondenzátoru?
Jednotkou kapacity kondenzátoru je farad (F). Pro praktické účely se často používají subjednotky pF (pikofarad) a nF (nanofarad).
Jak ovlivňuje dielektrikum kapacitu kondenzátoru?
Dielektrikum polarizuje molekulární dipóly, což zvyšuje kapacitu až několikanásobně oproti vzduchu. Relativní permitivita dielektrika určuje míru tohoto zvýšení.
Jak spočítat kapacitu kulového vodiče?
Kapacita kulového vodiče se vypočítá podle vzorce C = 4 π ε_0 ε_r R, kde R je poloměr vodiče v metrech. Přibližně odpovídá 1 pF na každý 1 cm poloměru.
Jak se měří kapacita kondenzátoru?
Měření kapacity se provádí multimetrem s funkcí kapacity. Kondenzátor musí být odpojen od obvodu a měření provádějte připojením měřicích sond.
Jak se počítá celková kapacita při paralelním zapojení kondenzátorů?
Celková kapacita paralelního zapojení se rovná součtu jednotlivých kapacit: C = C1 + C2 + …
Jak se počítá celková kapacita při sériovém zapojení kondenzátorů?
Celková kapacita sériového zapojení se vypočítá jako převrácená hodnota součtu převrácených kapacit: 1/C = 1/C1 + 1/C2 + …
Jaký vliv má teplota na kapacitu kondenzátoru?
Teplota ovlivňuje kapacitu změnou permitivity dielektrika a rozměrů desek; zvýšení o 10 °C může změnit kapacitu o 2-5 %.
Co ovlivňuje přesnost měření kapacity kondenzátoru?
Přesnost měření závisí na kvalitě měřicího přístroje, správném zapojení a odpojení kondenzátoru od obvodu.
Jaký je praktický příklad výpočtu kapacity deskového kondenzátoru?
Pro kondenzátor s plochou desek 0,01 m², vzdáleností 0,001 m a ε_r=4 je kapacita 3,54 nF podle vzorce C = ε_r × ε_0 × (S / d).
Jaké jsou hlavní parametry ovlivňující kapacitu kondenzátoru?
Kapacitu ovlivňuje vzdálenost mezi deskami, plocha desek a permitivita dielektrika mezi nimi, konkrétně vzorec C=ε·(S/d).
Jak se vypočítá kapacita válcového kondenzátoru?
Vzorec pro kapacitu válcového kondenzátoru je C=2πεL/ln(b/a), kde L je délka válce, a a b jsou poloměry vnitřního a vnějšího válce.
Jak změřit kapacitu kondenzátoru pomocí multimetru?
Nastavte multimetr na měření kapacity, připojte svorky ke kondenzátoru a odečtěte hodnotu obvykle v mikrofaradech (μF).
Jaký je vzorec pro výpočet náboje kondenzátoru?
Náboj Q se vypočítá jako Q=C·U, kde C je kapacita a U je napětí na kondenzátoru.
Jak ovlivňuje frekvence střídavého proudu kapacitu kondenzátoru?
Kapacita se při vyšších frekvencích může jevit nižší kvůli ztrátám v dielektriku, což ovlivňuje účinnou kapacitu v obvodech.
