Krokové napětí co to je a bezpečnostní opatření prakticky

Krokové napětí vzniká při průchodu elektrického proudu zemí, kdy mezi dvěma místy na povrchu půdy existuje rozdíl elektrického potenciálu. Tento jev představuje reálné riziko úrazu, zejména v místech s nedostatečným elektrickým uzemněním a vysokou rezistivitou půdy. Správná bezpečnostní opatření dokážou minimalizovat nebezpečí a ochránit osoby před elektrickým zásahům.

Co je krokové napětí a jak vzniká?

Krokové napětí představuje elektrický potenciálový rozdíl mezi dvěma body na povrchu země vzdálenými přibližně délkou kroku dospělého člověka, tedy 0,8 až 1 metr. Tento jev vzniká při průchodu elektrického proudu zemí, zejména v důsledku poruch elektrických zařízení vysokého a velmi vysokého napětí (VVN) nebo při úderu blesku. Proud vstupující do země vytváří koncentrované potenciálové kruhy, přičemž nejvyšší napětí je v místě průchodu proudu a s rostoucí vzdáleností od tohoto bodu klesá.

Vznik krokového napětí úzce souvisí s délkou kroku, protože pokud člověk nebo zvíře stojí rozkročmo, tedy s nohama v různých potenciálových kruzích, mezi jejich chodidly vzniká napěťový rozdíl. Tento rozdíl může způsobit průchod elektrického proudu tělem, což představuje riziko úrazu nebo dokonce úhynu.

Krokové napětí je typickým bezpečnostním problémem při poruchách elektrických zařízení, kdy dochází k úniku proudu do země. Rezistivita půdy ovlivňuje nerovnoměrné rozložení potenciálu, protože různé druhy půdy, její vlhkost a teplota mění elektrický odpor podloží. V praxi tak vznikají na povrchu země významné potenciálové rozdíly mezi dvěma body vzdálenými právě délkou kroku.

Častá chyba: Podcenění délky kroku vede k nesprávnému stanovení nebezpečné zóny krokového napětí, což může zvýšit riziko úrazu. Přesné měření a respektování vzdálenosti 0,8 až 1 metr je proto nezbytné.

Pro koho se krokové napětí hodí jako pojem? Tento termín je zásadní pro elektrikáře, projektanty elektrických sítí a pracovníky údržby vysokonapěťových zařízení. Naopak pro běžné uživatele bez kontaktu s elektrickými zařízeními vysokého napětí je praktický význam omezený, i když základní povědomí o nebezpečí je vhodné.

Ochrana proti krokovému napětí spočívá v kvalitním elektrickém uzemnění a použití izolačních materiálů, které snižují potenciálové rozdíly na povrchu. Měření krokového napětí probíhá speciálními přístroji, které simulují vzdálenost kroku a zaznamenávají napěťové rozdíly mezi dvěma body na zemi. Toto měření je nezbytné pro ověření bezpečnosti při provozu a údržbě elektrických sítí.

Typy elektrického napětí a jejich rozdíly

Elektrické napětí se v praxi vyskytuje ve více formách, přičemž nejdůležitější z hlediska bezpečnosti jsou krokové a dotykové napětí. Oba typy vznikají v souvislosti s elektrickým uzemněním a potenciálovými rozdíly na povrchu země a mohou způsobit nebezpečné průchody elektrického proudu lidským tělem. Následující podsekce podrobně vysvětlují základní rozdíly mezi těmito typy napětí a vztah mezi napětím a proudem.

Co je krokové napětí

Krokové napětí je definováno jako elektrický potenciálový rozdíl mezi dvěma body na povrchu země, vzdálenými přibližně délkou kroku dospělého člověka, tedy 0,8 až 1 metr. Tento rozdíl vzniká při průchodu elektrického proudu zemí, zejména při poruše uzemnění sloupů vysokého a velmi vysokého napětí (VVN) nebo při úderu blesku. Proud vytváří na povrchu potenciálové kruhy, přičemž nejvyšší potenciál je v místě průchodu proudu a klesá s rostoucí vzdáleností. Pokud člověk stojí rozkročmo, tedy s nohama v různých potenciálových kruzích, vzniká mezi nimi krokové napětí, které může způsobit průchod proudu tělem a vést k úrazu nebo úhynu. Typické bezpečné limity krokového napětí jsou do 50 V efektivní hodnoty, přičemž při poruše může dosahovat i několika stovek voltů.

Co je dotykové napětí

Dotykové napětí vzniká při současném kontaktu člověka s živým vodičem nebo částí elektrického zařízení pod napětím a současném stání na zemi. V tomto případě je tělo vystaveno potenciálovému rozdílu mezi vodičem a zemí, což umožňuje průchod elektrického proudu přes tělo. Tento jev je typický při poruchách elektrických zařízení, kdy vodič nebo část zařízení není správně izolována nebo uzemněna. Ochrana proti dotykovému napětí zahrnuje použití izolačních materiálů, správné uzemnění a rychlé odpojení vadného obvodu.

Rozdíl mezi napětím a proudem

Elektrické napětí představuje rozdíl elektrického potenciálu mezi dvěma body a je příčinou průchodu elektrického proudu. Proud je skutečný tok elektronů materiálem, který způsobuje fyzické účinky, například tepelný nebo elektrický šok. I malé napětí může být nebezpečné, pokud proud dosáhne škodlivé hodnoty, přičemž nebezpečí závisí na délce expozice a impedanci lidského těla. Elektrická bezpečnost proto vyžaduje nejen kontrolu velikosti napětí, ale i omezení proudu, který může projít tělem.

Jak se měří krokové napětí v praxi?

Měření krokového napětí je klíčové pro ověření správného elektrického uzemnění a zajištění elektrické bezpečnosti v terénu. Precizní metoda snímání potenciálových rozdílů na povrchu země pomáhá identifikovat rizikové oblasti ohrožené elektrickým proudem.

Popis používaných přístrojů

Přístroje určené k měření krokového napětí obsahují elektrody umístěné ve vzdálenosti přibližně 0,8 metru, což odpovídá běžné délce lidského kroku. Tyto elektrody snímají napěťový rozdíl mezi dvěma body na zemském povrchu. Přístroj zaznamenává hodnoty, které odhalují potenciálové rozdíly způsobené elektrickými poruchami, a tím podporuje efektivní ochranu proti elektrickému proudu.

Metodika měření krokového napětí

Metodika spočívá v umístění dvou elektrod do půdy ve vzdálenosti zhruba 0,8 metru, což odpovídá vzdálenosti kroku. Měření napětí mezi těmito body odhaluje krokové napětí vznikající kvůli rozdílům elektrického potenciálu na povrchu, které mohou být ovlivněny rezistivitou půdy nebo nedostatečným uzemněním. Tento postup je zásadní pro prevenci úrazů elektrickým proudem a pro posouzení účinnosti izolačních materiálů v daném prostředí.

Faktory ovlivňující hodnotu krokového napětí

Hodnota krokového napětí závisí na několika přesně definovaných faktorech, které ovlivňují jeho intenzitu a prostorové rozložení na povrchu země. Pro správné navržení ochranných opatření je nezbytné detailně analyzovat vliv rezistivity půdy, velikosti poruchového proudu, konstrukce zemniče, vlhkosti a teploty půdy.

Rezistivita půdy

Rezistivita půdy, vyjádřená v ohm-metrech (Ω·m), se liší podle typu půdy a její vlhkosti i teploty. Vlhká jílovitá půda má rezistivitu často pod 50 Ω·m, což vede k menším potenciálovým rozdílům a nižším hodnotám krokového napětí. Naopak suché písčité nebo kamenité půdy mohou mít rezistivitu přes 1000 Ω·m, což zvyšuje krokové napětí až několikanásobně. Proto musí být při projektování uzemnění zohledněna aktuální rezistivita, protože ovlivňuje šíření elektrického proudu a potenciálových kruhů na povrchu.

Velikost proudu a konstrukce zemniče

Krokové napětí roste úměrně s velikostí poruchového proudu, který při poruše protéká zemí. Například při zkratu na stožáru vysokého napětí může proudit několik stovek až tisíců ampér, což vytváří krokové napětí v řádu stovek voltů. Nevhodná konstrukce zemniče, například nedostatečně rozprostřená kovová mříž nebo použití nevhodných izolačních materiálů, způsobuje zvýšení potenciálových rozdílů mezi dvěma body vzdálenými délkou kroku (0,8-1 m). Správně navržená zemnící soustava s roztečí mříže 0,5 až 1 m snižuje napěťové rozdíly a tím i riziko úrazu.

Vlhkost a teplota půdy

Vlhkost půdy přímo snižuje její rezistivitu, což vede k menšímu krokovému napětí. Například nasycená půda po dešti může mít rezistivitu až o 70 % nižší než stejná suchá půda. Nízké teploty, zejména pod bodem mrazu, zvyšují rezistivitu půdy kvůli zamrznutí vody v půdě, což může krokové napětí zvýšit. Tyto sezónní změny je nutné zohlednit při plánování a údržbě uzemňovacích systémů, zejména v oblastech s výraznými teplotními výkyvy.

Častá chyba: Podcenění vlivu rezistivity a vlhkosti půdy vede k nesprávnému návrhu zemniče, což může způsobit nebezpečné zvýšení krokového napětí.

Pro koho se to hodí vs pro koho NE: Detailní analýza těchto faktorů je nezbytná pro projektanty a provozovatele vysokonapěťových zařízení a zemědělských provozů s vysokým rizikem poruch. Naopak v nízkonapěťových instalacích s kvalitním uzemněním a nízkými poruchovými proudy je tento detail méně kritický.

Bezpečnostní opatření proti krokovému napětí

Bezpečnostní opatření krokové napětí jsou nezbytná pro minimalizaci rizika úrazu elektrickým proudem, který vzniká v důsledku potenciálových rozdílů mezi místy na zemi. Správná ochrana proti elektrickému proudu zahrnuje použití speciálních konstrukcí a pravidelnou kontrolu, aby se zajistila elektrická bezpečnost osob i zvířat.

Kovové zemnící sítě a mříže

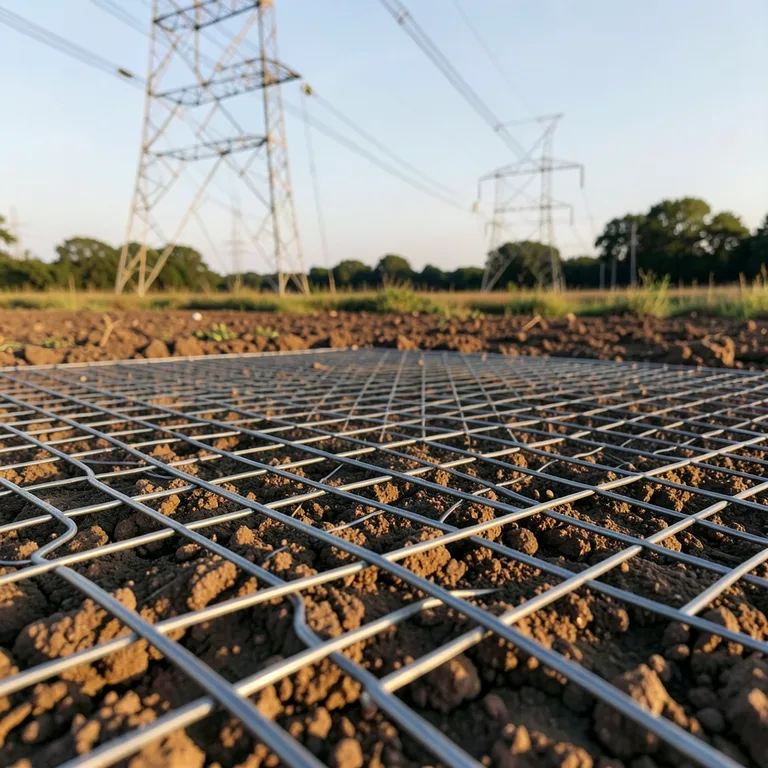

Zemnící mříž z kovových prutů s roztečí 0,5 až 1 metr je efektivní způsob, jak snížit krokové napětí v zemědělských provozech i průmyslových areálech. Tato zemnící mříž snižuje potenciálové rozdíly v okolí a tím minimalizuje riziko průchodu proudu při chůzi po povrchu s vyšší rezistivitou půdy.

Izolační podložky a ochranné pomůcky

Použití izolačních podložek z vhodných izolačních materiálů zabraňuje průchodu elektrického proudu tělem pracovníků i zvířat. Tyto ochranné pomůcky jsou zvláště důležité tam, kde nelze instalovat zemnící mříže, nebo jako doplněk k nim.

Pravidelná kontrola a údržba uzemnění

Kontrola uzemnění zahrnuje měření odporu uzemňovacích soustav a pravidelné revize stavu zemnících prvků. Udržování správného elektrického uzemnění je klíčové pro udržení bezpečné úrovně krokového napětí a prevenci elektrických poruch.

Normy a legislativa

Norma ČSN EN 50522 definuje limity krokového napětí a stanovuje postupy měření i požadavky na ochranná opatření. Dodržování těchto norem je základním předpokladem pro zajištění bezpečnosti při práci v elektrických sítích.

1. Instalace zemnící mříže – zajistit správnou rozteč a materiál podle provozních podmínek
2. Použití izolačních podložek – vybavit pracovníky a zvířata ochrannými pomůckami
3. Provádění pravidelných kontrol – měřit odpor uzemnění nejméně jednou ročně
4. Dodržování norem ČSN EN 50522 – zajistit soulady s platnou legislativou a technickými požadavky

Tip: Častou chybou je opomenutí pravidelných kontrol uzemnění, což může vést k nárůstu krokového napětí i při zdánlivě správné instalaci. Specifická bezpečnostní opatření pro zvířata zahrnují například použití izolovaných podlah v chovech, kde je vysoké riziko elektrického průchodu. Tento přístup se hodí pro velké zemědělské provozy, zatímco menší objekty s nízkou rezistivitou půdy mohou spoléhat na jednoduché uzemnění bez složitých mříží.

Časté dotazy (FAQ) k tématu krokového napětí

Otázka: Co je krokové napětí?

Krokové napětí je elektrický potenciálový rozdíl mezi dvěma body na zemi vzdálenými přibližně 0,8 metru, který vzniká při průchodu elektrického proudu zemí například při poruše uzemnění. Tento potenciálový rozdíl může způsobit průchod proudu lidským tělem.

Otázka: Jak vzniká krokové napětí?

Vzniká při průchodu elektrického proudu do země v místech elektrických poruch, například u vysokonapěťových rozvodů nebo při úderu blesku, kdy se na povrchu tvoří rozdíly potenciálů díky rezistivitě půdy.

Otázka: Jaký je rozdíl mezi krokovým a dotykovým napětím?

Krokové napětí působí mezi nohama na zemi, dotykové napětí vzniká při kontaktu s částí vedenou pod napětím. Obě napětí ohrožují elektrickou bezpečnost, ale liší se způsobem vzniku a působení na člověka.

Otázka: Jaká je bezpečná hodnota krokového napětí pro člověka?

Podle normy ČSN EN 50522 je bezpečná efektivní hodnota krokového napětí do 50 V, což minimalizuje riziko úrazu elektrickým proudem.

Otázka: Jak se měří krokové napětí?

Měření se provádí pomocí elektrod vzdálených 0,8 metru, což odpovídá délce kroku dospělého, a zaznamenávají se potenciálové rozdíly na povrchu země.

Otázka: Jaká vzdálenost se používá pro měření krokového napětí?

Standardní vzdálenost mezi měřicími elektrodami je 0,8 metru, protože odpovídá průměrné délce kroku a umožňuje přesné zachycení potenciálových rozdílů.

Otázka: Jaké faktory ovlivňují velikost krokového napětí?

Na velikost krokového napětí působí rezistivita půdy, vlhkost, teplota, velikost proudu a konstrukce elektrického uzemnění.

Otázka: Jaká bezpečnostní opatření se používají proti krokovému napětí?

Pro ochranu se instalují kovové zemnící mříže s roztečí 0,5 až 1 metr, používají se izolační materiály, pravidelně se kontroluje uzemnění a dodržují se normy ČSN EN 50522.

Otázka: Jaká je bezpečná vzdálenost od místa úderu blesku?

Bezpečná vzdálenost je obvykle 20 až 40 metrů, kde potenciálové rozdíly klesají a riziko krokového napětí výrazně klesá.

Otázka: Jaké normy upravují krokové napětí?

Norma ČSN EN 50522 a mezinárodní IEC stanovují limity, metody měření a požadavky na ochranu proti krokovému napětí.

Otázka: Jak se liší napětí a proud?

Napětí je elektrický potenciál, který způsobuje průchod elektrického proudu, tedy pohyb elektronů materiálem; oba parametry jsou klíčové pro elektrickou bezpečnost.

Otázka: Jaká rizika představuje krokové napětí pro zvířata?

Zvířata mohou být vystavena úrazu nebo smrti kvůli krokovému napětí, proto se v zemědělských provozech používají speciální zemnící mříže.

Otázka: Jak se modeluje vliv půdy na krokové napětí?

Modelování zahrnuje rezistivitu, vlhkost, teplotu a typ půdy, což ovlivňuje rozložení potenciálových rozdílů na povrchu.

Otázka: Jaké jsou specifické bezpečnostní normy pro ochranu zvířat?

ČSN vyžaduje instalaci kovových zemnících mříží v zemědělských provozech, aby se minimalizovalo nebezpečí krokového napětí pro zvířata.

Otázka: Jaké moderní technologie se používají k ochraně před krokovým napětím?

Používají se inteligentní monitorovací systémy a aktivní zemnící prvky, které včas detekují poruchy a snižují riziko úrazu.

Otázka: Proč je důležité pravidelné měření krokového napětí?

Pravidelné měření odhaluje poruchy v elektrickém uzemnění a pomáhá zajistit elektrickou bezpečnost pracovníků a okolí.

Otázka: Jaké jsou doporučené bezpečnostní postupy při práci v rizikových oblastech?

Doporučuje se používat izolační podložky, zajistit správné uzemnění a omezit přístup do oblastí s potenciálovým nebezpečím.

Otázka: Jaké jsou limity bezpečného stejnosměrného napětí?

Bezpečné hodnoty stejnosměrného napětí jsou obvykle do 50 V, což je v souladu s normami pro ochranu osob proti elektrickému proudu.

Otázka: Jak postupovat při podezření na nebezpečné krokové napětí?

Okamžitě omezit přístup, kontaktovat odborníky a provést měření specializovanými přístroji k ověření bezpečnosti.

Otázka: Co dělat, když zjistíte zvýšené krokové napětí na pozemku?

Je nutné zajistit opravu a posílení elektrického uzemnění, instalovat ochranné zemnící mříže a informovat příslušné správce zařízení.
