Maximální napětí v elektrické síti a jeho limity v ČR

Maximální napětí v elektrické síti v České republice je stanoveno tak, aby zajistilo bezpečný provoz domácích spotřebičů a stabilitu rozvodné sítě. Obvyklá hodnota napětí v zásuvce dosahuje kolem 230 V, přičemž limity definují, jaké odchylky jsou ještě přípustné bez rizika poškození zařízení. Porozumění těmto parametrům pomáhá předcházet problémům spojeným s nízkým nebo vysokým napětím v domácnostech.

Jaké jsou standardní hodnoty a limity maximálního napětí v elektrické síti v ČR?

Standardní jmenovité napětí v elektrické síti České republiky je 230 V střídavého proudu s frekvencí 50 Hz. Norma ČSN EN 50160 stanovuje přípustnou odchylku napětí ±10 %, což znamená, že napětí může kolísat v rozmezí 207 až 253 V. Tato pravidla platí pro 95 % desetiminutových průměrných hodnot během roku a zajišťují stabilitu a bezpečnost provozu domácích i průmyslových zařízení.

Jaké jsou standardní hodnoty napětí v elektrické síti v ČR?

Jmenovité napětí v České republice je 230 V střídavého proudu s frekvencí 50 Hz. Toto napětí je definováno normou ČSN EN 50160, která reguluje kvalitu elektrické energie v distribučních sítích. Historicky bylo v Československu standardní napětí 220 V, což odpovídalo tehdejším technickým možnostem. Současná hodnota 230 V odpovídá evropským standardům a zajišťuje lepší kompatibilitu s moderními spotřebiči. Frekvence elektrické sítě musí zůstat v rozmezí 49,5 až 50,5 Hz, aby zařízení správně fungovala.

Jaké jsou limity maximálního napětí podle normy ČSN EN 50160?

Norma ČSN EN 50160 povoluje odchylku napětí ±10 % od jmenovité hodnoty 230 V. To znamená, že napětí v zásuvce smí kolísat mezi 207 V a 253 V v 95 % desetiminutových průměrů během roku. Tyto limity zaručují, že zařízení v domácnosti i průmyslu nebudou vystavena překročení napěťových hodnot, které by mohly způsobit jejich poškození nebo snížení životnosti. Provozovatelé distribuční sítě, jako je ČEZ, dodržují tyto limity, aby zajistili kvalitu dodávané elektrické energie.

Jaká je tolerance napětí v síti a jak se měří?

Tolerance napětí v elektrické síti je stanovena na ±10 %, což odpovídá rozsahu 207 V až 253 V. Měření napětí se provádí digitálním nebo analogovým multimetrem nastaveným na střídavé napětí (AC). Pro hodnocení kvality napětí se často sledují desetiminutové průměry, protože krátkodobé výkyvy mohou být běžné, ale nemají vliv na celkovou stabilitu sítě. Správné měření napětí v zásuvce pomáhá identifikovat případné problémy s nízkým nebo vyšším napětím.

Jaká je maximální hodnota napětí v zásuvce v České republice?

Maximální přípustné napětí v elektrické zásuvce v ČR je 253 V podle normy ČSN EN 50160, což představuje horní hranici odchylky ±10 % od jmenovité hodnoty 230 V. Překročení tohoto limitu může způsobit poškození domácích spotřebičů nebo zkrácení jejich životnosti. Napětí v síti obvykle nepřesahuje tuto hranici, přestože například ve Velké Británii může být historicky napětí až 240 V. Na co si dát pozor: dlouhodobě nízké nebo vysoké napětí může indikovat poruchy v rozvodu či nevhodnou regulaci ze strany dodavatele.

• Jmenovité napětí v ČR: 230 V střídavého proudu
• Přípustná odchylka napětí: ±10 % (207-253 V)
• Frekvence sítě: 50 Hz (interval 49,5-50,5 Hz)
• Norma kvality: ČSN EN 50160
• Historické napětí v ČSR: 220 V

Jaká je tolerance napětí v elektrické síti a jak se měří?

Tolerance napětí v elektrické síti v České republice činí ±10 %, což znamená, že napětí v zásuvce může kolísat mezi 207 V a 253 V při desetiminutových průměrech měření. Maximální napětí v zásuvce tak běžně nepřesahuje 253 V, přičemž standardní hodnotou je napětí v síti 240 V. Tato norma pro maximální napětí v domácí elektrické síti zajišťuje stabilní a bezpečný provoz elektrických zařízení.

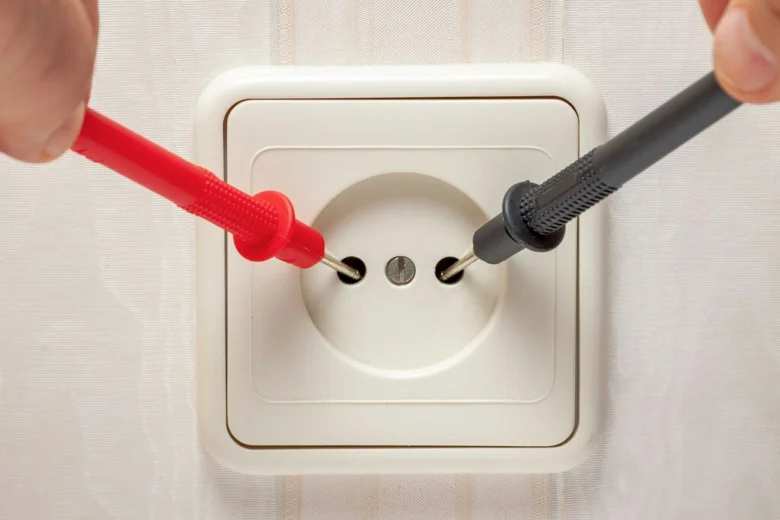

Měření napětí v zásuvce se provádí digitálním nebo analogovým multimetrem nastaveným na střídavý proud (AC) s minimálním rozsahem 250 V. Alternativně lze využít zásuvkový měřič napětí, který jednoduše zapojíte přímo do zásuvky. Bezpečnost práce s elektřinou je při měření zásadní – doporučuje se používat izolační rukavice a nepřibližovat se k měřícím místům vlhkýma rukama.

1. Nastavte multimetr na měření AC napětí s rozsahem alespoň 250 V
2. Připojte měřící hroty multimetru do kontaktů zásuvky
3. Odečtěte hodnotu napětí na displeji přístroje
4. Porovnejte naměřené napětí s tolerancí ±10 %, tedy rozmezím 207-253 V

Tip: Na co si dát pozor – neprovádějte měření v zásuvce s poškozenými kryty nebo bez dostatečného izolačního vybavení, aby nedošlo k úrazu elektrickým proudem.

Co ovlivňuje kolísání a přepětí napětí v síti?

Kolísání napětí v elektrické síti ovlivňuje více faktorů, přičemž rozhodující roli hraje vzdálenost od trafostanice, okamžitá spotřeba elektřiny a stav rozvodů. Čím větší je vzdálenost od trafostanice, tím výraznější mohou být poklesy nebo nárůsty napětí v zásuvce. Kvalita rozvodů a momentální odběr elektrické energie dále ovlivňují stabilitu napětí, přičemž rychlé změny obvykle nepřesahují 5 % jmenovité hodnoty napětí, což odpovídá toleranci běžné domácí sítě.

Přepětí vzniká přechodovými jevy, například při zapínání a vypínání spotřebičů, dále rezonancí v síti a atmosférickými vlivy, jako jsou blesky nebo poruchy vedení. Tyto krátkodobé špičky mohou krátkodobě zvýšit maximální napětí v elektrické síti nad standardní hodnotu 230 V, často až k 240 V, což je horní hranice napětí v zásuvce ČR.

Faktory ovlivňující kolísání a přepětí napětí v síti

• Vzdálenost od trafostanice – větší vzdálenost znamená větší kolísání napětí
• Okamžitá spotřeba elektřiny – prudké změny odběru vyvolávají kolísání
• Stav rozvodů elektřiny – starší nebo poškozené rozvody zvyšují riziko nestability
• Atmosférické vlivy – bouřky a blesky mohou způsobit přepětí
• Přechodové jevy v síti – zapínání/vypínání zařízení vytváří krátkodobé špičky

Tip: Při měření napětí v zásuvce multimetrem sledujte, zda napětí nevybočuje výrazně mimo toleranci ±10 % od standardních 230 V, což by mohlo signalizovat poruchu v rozvodu nebo přetížení sítě.

Jaké jsou limity napětí v třífázových a jednofázových sítích?

Norma ČSN EN 50160 stanovuje maximální limity pro nesymetrii napětí v elektrické síti tak, aby byla zajištěna kvalita dodávky a bezpečný provoz zařízení. Třífázový systém je považován za symetrický, pokud všechna tři napětí mají stejnou velikost a jsou fázově posunuta o 120°. Nesymetrie třífázového napětí je pak limitována na 2 % zpětné složky napětí.

V případě jednofázového nebo dvoufázového připojení je přípustná nesymetrie až do 3 %. Tyto limity jsou důležité pro správnou funkci elektrických spotřebičů, protože příliš vysoká nesymetrie může způsobovat jejich přetížení nebo poruchy.

• Nesymetrie třífázového napětí: max. 2 % zpětné složky
• Nesymetrie v jednofázovém a dvoufázovém připojení: max. 3 %
• Symetrický třífázový systém: napětí stejně velká a fázový posun 120°

Jak se měří napětí v zásuvce a jaké jsou jeho limity

Pro ověření napětí v zásuvce ČR, které standardně dosahuje kolem 230 V (v některých případech může být i kolem 240 V), se používá multimetr. Při měření je nutné dbát na správnou metodu a bezpečnostní postupy, aby byl zaznamenán přesný stav napětí v síti a jeho případné odchylky v rámci přípustných limitů. Nízké napětí v zásuvce signalizuje možné problémy v rozvodu, které je třeba řešit.

Jak maximální napětí ovlivňuje bezpečnost a životnost domácích spotřebičů?

Napětí v síti v České republice standardně dosahuje hodnoty kolem 230 V, s tolerancí +/- 10 %. Odchylky od této hodnoty, tedy nízké napětí pod 210 V nebo vysoké nad 250 V, mají na domácí spotřebiče výrazný vliv a mohou ohrozit jejich bezpečnost i životnost.

Dopady dlouhodobých odchylek napětí na spotřebiče

Dlouhodobé odchylky napětí v zásuvce vedou k různým problémům spotřebičů. Nízké napětí způsobuje slabší svit žárovek a pomalejší start motorů například v pračkách nebo lednicích. Vysoké napětí naopak vede k přehřívání elektroniky, bzučení transformátorů a může způsobit praskání žárovek. Tyto poruchy snižují životnost zařízení a zvyšují riziko jejich poškození.

• Přehřívání způsobuje zkrácení životnosti součástek
• Časté blikání nebo bzučení signalizuje problémy s napájením
• Poruchy elektroniky mohou vyústit v drahé opravy nebo nutnost výměny

Limity příkonu zásuvky a bezpečné používání spotřebičů

Maximální příkon zásuvky je omezen jističem na 16 A, což při napětí 230 V znamená maximální výkon kolem 3 680 W. Překročení tohoto limitu může způsobit přetížení vedení, vyhození jističe, případně nebezpečné přehřátí kabeláže. Proto je důležité znát příkon vašich spotřebičů:

• Lednice: 100-200 W
• Pračka: 1 000-2 500 W
• Rychlovarná konvice: 1 500-2 200 W
• Televize: 50-300 W

Odborná rada: Při měření napětí v zásuvce multimetrem by hodnota neměla podstatně přesáhnout 240 V, což je horní hranice normy pro maximální napětí v domácí elektrické síti. Výrazné odchylky vyžadují konzultaci s elektrikářem.

Na co si dát pozor: dlouhodobé vystavení spotřebičů vysokému napětí zvyšuje riziko jejich poškození a zkracuje životnost, zatímco nízké napětí může způsobit neefektivní provoz a zvýšenou spotřebu energie. Tento problém se týká hlavně starších nebo citlivých zařízení, novější přístroje bývají vybaveny ochranou proti napěťovým výkyvům.

Jaké jsou limity napětí ve vysokonapěťových a velmi vysokonapěťových sítích?

Limity napětí ve vysokonapěťových a velmi vysokonapěťových sítích stanovuje norma ČSN IEC 38, která definuje jmenovitá napětí pro jednotlivé úrovně přenosových a distribučních sítí v České republice. Vysokonapěťové sítě pokrývají hodnoty 3, 6, 10, 22 a 35 kV, zatímco velmi vysokonapěťové sítě pracují s 110, 220 a 400 kV. Frekvenční limity musí dodržovat interval 49,5 až 50,5 Hz po 99,5 % času během roku, což je klíčové pro stabilní provoz elektrické sítě. Moderní techniky aktivního řízení napětí pomáhají udržovat optimální hodnoty napětí i při zvýšeném zatížení nebo proměnlivém přísunu energie z obnovitelných zdrojů.

Techniky aktivního řízení napětí v distribučních sítích

Moderní distribuční sítě využívají bateriová úložiště (BESS) a systémy řízení energie (EMS) k aktivní regulaci napětí a optimalizaci provozu. Tyto technologie umožňují vyrovnávat výkyvy napětí způsobené kolísáním výroby z obnovitelných zdrojů energie, jako jsou solární panely či větrné elektrárny. Aktivní řízení napětí tak zvyšuje kapacitu sítě a její spolehlivost, což je zásadní pro udržení stanovených frekvenčních a napěťových limitů v síti. Tento přístup je klíčový i pro správné měření napětí v zásuvce a minimalizaci odchylek od nominálních hodnot, například u napětí v síti 240 V používaném v domácnostech.

Časté dotazy k maximálnímu napětí v elektrické síti

Maximální napětí v elektrické zásuvce v České republice je stanoveno normou ČSN EN 50160 na 253 V s tolerancí ±10 % kolem jmenovité hodnoty 230 V. To znamená, že běžné napětí v síti se pohybuje mezi 207 a 253 V, někdy s hodnotou blízkou 240 V. Tato tolerance zajišťuje bezpečný a stabilní provoz domácích spotřebičů.

Měření napětí v zásuvce probíhá pomocí digitálního nebo analogového multimetru nastaveného na střídavé napětí s minimálním rozsahem 250 V. Pro správné měření se sondy zasunou do fáze a nuláku, přičemž je nutné dodržovat bezpečnostní zásady práce s elektřinou, například používání izolovaných sond a vypnutí spotřebičů.

Nízké napětí v zásuvce, obvykle pod 210 V, může způsobit slabý svit žárovek nebo problémy se startem elektromotorů. Naopak přepětí, tedy napětí přesahující maximální povolenou hranici, může poškozovat elektroniku a zkracovat životnost zařízení.

Časté otázky a odpovědi

Otázka: Jaká je maximální hodnota napětí v elektrické zásuvce v České republice?

Maximální povolené napětí je 253 V podle normy ČSN EN 50160 s tolerancí ±10 % od jmenovité hodnoty 230 V.

Otázka: Jaká je přípustná odchylka napětí v elektrické síti podle českých norem?

Přípustná odchylka napětí je ±10 %, což znamená rozsah 207 až 253 V pro 95 % desetiminutových průměrů během týdne.

Otázka: Jak se měří napětí v zásuvce multimetrem?

Měření se provádí digitálním nebo analogovým multimetrem nastaveným na střídavé napětí do 250 V, sondy se zapojí do fáze a nuláku, vždy s dodržením bezpečnostních pravidel.

Otázka: Jaká je tolerance napětí v elektrické síti?

Tolerance napětí je ±10 % od jmenovité hodnoty 230 V, tedy napětí se může pohybovat mezi 207 a 253 V.

Otázka: Co způsobuje kolísání napětí v síti?

Kolísání napětí ovlivňuje vzdálenost od trafostanice, okamžitá spotřeba, stav rozvodů a počasí.

Otázka: Jaké jsou limity nesymetrie třífázového napětí?

Nesymetrie je omezena na 2 % zpětné složky napětí, u jednofázových připojení může dosahovat až 3 %.

Otázka: Jak vysoké napětí může poškodit domácí spotřebiče?

Napětí nad 250 V může způsobit přehřívání, blikání světel a zkrácení životnosti spotřebičů.

Otázka: Jaký je maximální příkon jedné zásuvky s jističem 16 A?

Maximální příkon je přibližně 3 680 W (230 V × 16 A), překročení může způsobit vypnutí jističe.

Otázka: Jaká je frekvence elektrické sítě v ČR a její limity?

Frekvence je 50 Hz s povolenou odchylkou ±1 % (0,5 Hz).

Otázka: Jak lze řídit napětí v distribučních sítích?

Pomocí bateriových úložišť a systémů řízení energie, které stabilizují napětí a vyrovnávají výkon obnovitelných zdrojů.

Otázka: Co dělat při podezření na nesprávné napětí v zásuvce?

Změřte napětí multimetrem, sledujte příznaky spotřebičů a kontaktujte distributora elektřiny nebo odborníka.

Otázka: Jaká jsou jmenovitá napětí vysokonapěťových sítí v ČR?

Jsou to 3, 6, 10, 22 a 35 kV, velmi vysokonapěťové pak 110, 220 a 400 kV.

Otázka: Jaký je význam symetrie v třífázovém systému?

Symetrie znamená stejnou velikost napětí ve všech třech fázích, posunutou o 120°, což zajišťuje stabilní provoz.

Otázka: Jaké jsou bezpečnostní zásady při měření napětí?

Používejte izolované sondy, měřte při vypnutých spotřebičích a dodržujte pravidla bezpečnosti práce s elektřinou.

Otázka: Jaká je role normy ČSN EN 50160?

Norma definuje limity kvality elektrické energie, včetně napětí a frekvence.

Otázka: Jaké jsou příznaky nízkého napětí v domácnosti?

Slabý svit žárovek, pomalý start motorů a delší doba nabíjení zařízení.

Otázka: Co je přepětí a jak vzniká?

Přepětí je napětí vyšší než dovolené maximum a vzniká například atmosférickými vlivy či přechodovými jevy.

Otázka: Jaké jsou frekvenční limity u ostrovních systémů?

Odchylka může být až ±2 % po 95 % času a až ±15 % zbývající dobu.

Otázka: Které spotřebiče potřebují samostatnou zásuvku kvůli příkonu?

Varné konvice, mikrovlnky, elektrické ohřívače a fény s příkonem kolem 1 800-2 000 W.

Otázka: Jak obnovitelné zdroje ovlivňují napětí?

Může docházet ke kolísání napětí, proto se používají technologie řízení energie a bateriových úložišť.

Tip: Při měření napětí nikdy nezasunujte sondy do zásuvky bez patřičného nastavení přístroje a ochrany, častou chybou je měření při zapnutých spotřebičích, které může ovlivnit hodnoty a ohrozit bezpečnost. Tento přístup se hodí pro běžné domácnosti, nikoli pro průmyslové aplikace s nestandardními napěťovými parametry.
