Jak přesně spočítat a změřit výkon v rezistoru krok za krokem

Určení aktuálního výkonu v rezistoru je klíčové pro správný návrh a bezpečný provoz elektronických zařízení. Výkon elektrického proudu se vypočítá pomocí přesného vzorce, který zohledňuje napětí a odpor komponenty. Porozumění jednotkám výkonu a souvislostem s mechanickým výkonem pomáhá předcházet přetížení a poškození rezistoru.

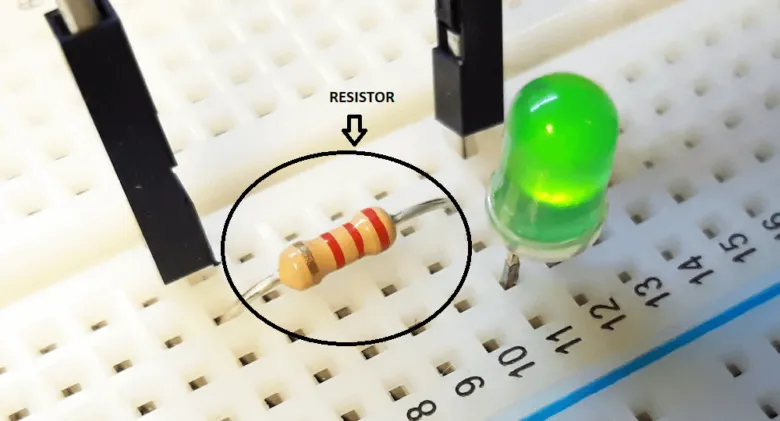

Jak spočítat výkon v rezistoru podle proudu a napětí

Výkon rezistoru určíme pomocí vzorce P = I × U, kde P je výkon ve wattech (W), I elektrický proud v ampérech (A) a U napětí v voltech (V) na rezistoru. Tento vzorec pro výpočet výkonu platí přímo a umožňuje přesně určit, jak velká část elektrické energie se v rezistoru přemění na teplo.

Pro správný výpočet výkonu v rezistoru je podstatné znát jak proud procházející rezistorem, tak napětí na něm. U LED diody například dopředné napětí ovlivňuje, kolik napětí zbývá pro rezistor. Při napájení červené LED s dopředným napětím 1,8 V a proudem 0,01 A ze zdroje 12 V tedy na rezistoru vznikne napětí 10,2 V (12 V – 1,8 V).

Příklad výkonu rezistoru pro bílou LED s dopředným napětím 3,4 V a proudem 0,01 A napájenou z 12 V zdroje, kde je odpor rezistoru 860 Ω:

1. Výpočet napětí na rezistoru – U = 12 V – 3,4 V = 8,6 V
2. Výpočet proudu – I = 0,01 A (dán proudem LED)
3. Výpočet výkonu – P = I × U = 0,01 × 8,6 = 0,086 W

Výkon rezistoru výpočet tak ukazuje, že v tomto případě rezistor musí zvládnout alespoň 0,086 W, ideálně s rezervou na 0,125 W.

Jak spočítat výkon na rezistoru podle jeho odporu a proudu

Výkon lze rovněž spočítat vzorcem P = I² × R, kde R je odpor rezistoru v ohmech (Ω). Tento způsob je vhodný, pokud znáte proud a odpor rezistoru. Při proudu 0,01 A a odporu 860 Ω platí P = (0,01)² × 860 = 0,086 W, což odpovídá předchozímu výpočtu.

Tip: Chybná je často volba rezistoru s příliš nízkým výkonem, což vede k jeho přehřátí. Vždy doporučuji zvolit rezistor s výkonem minimálně dvojnásobným oproti vypočítanému.

Tento postup správně určuje výkon v rezistoru na základě napětí a proudu, což je klíčové pro bezpečný a efektivní provoz elektronických obvodů.

Jak změřit aktuální výkon v rezistoru prakticky

Pro správné určení aktuálního výkonu v rezistoru je nezbytné přesně změřit napětí a proud přímo v místě zapojení rezistoru. Tyto hodnoty se následně použijí pro výpočet výkonu podle vzorce P = U × I, kde P je výkon ve wattech, U napětí v voltech a I proud v ampérech. Následující postup popisuje praktické měření pomocí voltmetru, ampérmetru nebo multimetru s důrazem na přesnost a správné zapojení.

Použití voltmetru a ampérmetru

Voltmetr připojte paralelně ke svorkám rezistoru, aby měřil přesný rozdíl potenciálů na jeho koncích. Ampérmetr musí být zapojen sériově do obvodu, tedy v cestě proudu protékajícího rezistorem, aby zaznamenal skutečnou hodnotu proudu. Dodržujte tyto zásady:

• Připojte voltmetr paralelně k rezistoru, nikdy ne sériově, aby nedošlo k ovlivnění měřeného napětí
• Zapojte ampérmetr sériově před nebo za rezistor, nikoliv paralelně, aby měření proudu bylo správné
• Použijte měřicí přístroje s rozsahem minimálně o 20 % vyšším než očekávané hodnoty proudu a napětí, aby byla zajištěna přesnost a bezpečnost
• Při měření proudu volte vhodný rozsah ampérmetru, například pro proud 10 mA použijte rozsah 20 mA nebo vyšší

Správné zapojení voltmetru a ampérmetru je zásadní pro získání spolehlivých hodnot, které umožní přesný výpočet výkonu rezistoru. Překročení jmenovitého výkonu rezistoru může vést k jeho přehřátí a poškození, proto je měření klíčové pro bezpečný provoz.

Použití multimetru pro měření

Multimetr umožňuje rychlé a efektivní měření napětí i proudu jedním přístrojem. Postup měření výkonu v rezistoru pomocí multimetru je:

• Nastavte multimetr na měření stejnosměrného napětí (DCV) a připojte jej paralelně ke svorkám rezistoru, zaznamenejte hodnotu napětí U
• Přepněte multimetr do režimu měření stejnosměrného proudu (DCA) a zapojte jej sériově do obvodu, zaznamenejte hodnotu proudu I
• Spočítejte výkon rezistoru podle vzorce P = U × I, kde výsledná hodnota je v jednotkách wattů (W)

Tip: Při měření proudu pomocí multimetru dbejte na správné připojení sond a vhodný rozsah, aby nedošlo k poškození přístroje nebo obvodu. Častou chybou je zapojení ampérmetru paralelně, což může způsobit zkrat a selhání komponent.

Praktické varování a doporučení

• Častá chyba: Použití nesprávného rozsahu ampérmetru nebo voltmetru vede k nepřesným výsledkům a může poškodit měřicí přístroj.
• Pro koho se to hodí: Tento postup je vhodný pro návrh a kontrolu výkonového zatížení rezistorů v elektronických obvodech, zejména při práci s LED diodami a nízkonapěťovými zdroji.
• Pro koho NE: Měření není vhodné pro vysokofrekvenční obvody nebo rezistory s velmi malými hodnotami odporu, kde jsou potřeba specializované přístroje a metody.

Správné určení výkonu rezistoru pomáhá zajistit, že jeho jmenovitý výkon není překročen, čímž se zabrání přehřátí a předčasnému selhání součástky. To je klíčové pro dlouhodobou spolehlivost a bezpečnost elektronických zařízení.

Jak vybrat správný výkon rezistoru pro daný obvod

Pro správný výběr rezistoru do obvodu je nutné znát jeho jmenovitý výkon a zvolit takovou výkonovou třídu, která bezpečně zvládne skutečné zatížení. Výkon rezistoru nesmí překročit jeho jmenovitý výkon, jinak hrozí přehřátí a poškození součástky. Níže najdete přehled typických výkonových tříd a doporučení, jak určit potřebnou rezervu výkonu.

Typické výkonové třídy rezistorů

Rezistory mají jmenovitý výkon zpravidla od 0,125 W (0,125 wattů) přes 0,25 W a 0,5 W až do 2 W a více. Výkon rezistoru určuje, kolik tepla může rezistor bezpečně odvést, aniž by došlo k jeho poškození. Výběr rezistoru s odpovídajícím jmenovitým výkonem je klíčový pro spolehlivost obvodu a dlouhou životnost součástky.

Jak určit rezervu výkonu rezistoru

Při volbě rezistoru je vhodné počítat s rezervou výkonu 20-30 % nad vypočteným výkonem, aby se zabránilo přehřívání. Rezerva výkonu zajišťuje bezpečný provoz i při krátkodobých špičkách a zvyšuje spolehlivost. Jak určit maximální výkon rezistoru bez poškození? Stačí vypočítaný výkon v rezistoru vynásobit faktorem 1,2 až 1,3 a zvolit rezistor s vyšším jmenovitým výkonem.

Tip: Častou chybou je volit rezistor přesně podle vypočteného výkonu bez rezervy, což často vede k selhání součástky vlivem přehřátí. Rezerva výkonu je proto nezbytná.

Jak poznat, zda výkon v rezistoru nepřekračuje jeho limit? Porovnejte vypočtený výkon (W) s jmenovitým výkonem rezistoru. Pokud je vypočtený výkon menší než 70-80 % jmenovitého výkonu, rezistor je správně dimenzovaný.

Vliv teploty rezistoru na jeho výkon a bezpečnost

Teplota rezistoru výrazně ovlivňuje jeho výkon a bezpečnost provozu. S rostoucí teplotou se snižuje jmenovitý výkon rezistoru, což může vést k přehřátí a poškození součástky. Proto je nezbytné sledovat teplotu a udržovat ji v bezpečných mezích.

Doporučená maximální teplota rezistoru

Maximální provozní teplota rezistorů obvykle nesmí překročit 70-85 °C. Při vyšších teplotách dochází k přehřátí, které výrazně snižuje výkon rezistoru a může způsobit trvalé poškození materiálu. Dodržování této hranice je klíčové pro dlouhodobou bezpečnost a spolehlivost zařízení.

Metody monitorování teploty rezistoru

Pro přesné určení teploty rezistoru lze použít infračervený teploměr, který měří povrchovou teplotu bez kontaktu. Alternativou je kontaktní teploměr, který se přiloží přímo na rezistor. Obě metody umožňují pravidelný monitoring a pomáhají předcházet přehřátí tím, že včas upozorní na překročení bezpečné teploty.

Tip: Jak poznat, zda výkon v rezistoru nepřekračuje jeho limit? Sledujte teplotu rezistoru a porovnejte ji s maximální provozní hodnotou. Při překročení 85 °C je třeba snížit proud nebo zvolit rezistor s vyšším výkonem.

Jaké jsou časté chyby při výpočtu výkonu v rezistoru a jak se jim vyhnout

Při výpočtu výkonu v rezistoru se často vyskytují chyby, které mohou výrazně zkreslit výsledky a ohrozit bezpečnost i funkčnost elektrického obvodu. Pro správný výpočet výkonu rezistoru je nezbytné přesně změřit napětí a proud a zohlednit teplotní vliv na hodnotu odporu.

Chyby při měření proudu a napětí

Voltmetr musí být zapojen paralelně k rezistoru a ampérmetr sériově do obvodu, jinak naměřené hodnoty neodpovídají skutečnosti. Použití měřicích přístrojů s nevhodným rozsahem, například ampérmetrů s příliš vysokým nebo nízkým proudovým rozsahem, vede k nepřesnostem v měření a tím i ve výpočtu výkonu. Častou chybou je také nesprávné použití vzorce pro výkon P = U × I, kdy jsou použity nesouhlasné nebo nepřesné hodnoty napětí a proudu. Pro správný výpočet výkonu v rezistoru je nutné znát přesné napětí na rezistoru a proud jím protékající.

Opomenutí teplotního vlivu

Odpor rezistoru se zvyšuje s rostoucí teplotou, což přímo ovlivňuje výkon, který se v rezistoru uvolňuje. Ignorování teplotního koeficientu odporu vede k podcenění skutečného výkonového zatížení a riziku přehřátí. Rezistory mají typicky teplotní koeficient odporu v řádu stovek ppm/°C, proto je nutné při návrhu počítat s rezervou výkonu. Doporučuje se zvolit rezistor s jmenovitým výkonem minimálně o 20 % vyšším, než vypočtený maximální výkon, aby se zabránilo tepelnému poškození a degradaci součástky.

Tipy pro správné měření výkonu v elektrickém rezistoru:

• Zapojte voltmetr paralelně a ampérmetr sériově podle standardních měřicích postupů
• Používejte měřicí přístroje s rozsahem odpovídajícím očekávaným hodnotám proudu a napětí
• Zohledněte okolní teplotu a samovolné zahřívání rezistoru během provozu
• Přidejte minimálně 20% rezervu výkonu oproti vypočtené hodnotě pro bezpečný provoz

Tímto postupem minimalizujete chyby při výpočtu výkonu a zajistíte dlouhodobou spolehlivost a bezpečnost vašeho elektrického zařízení.

FAQ – Časté dotazy k určení výkonu v rezistoru

Otázka: Jaký je vzorec pro výpočet výkonu v rezistoru?

Výkon (P) se vypočítá jako součin proudu (I) v ampérech a napětí (U) v voltech, tedy P = I × U. Alternativně lze použít P = I² × R, kde R je odpor rezistoru v ohmech.

Otázka: Jak spočítat výkon rezistoru při napájení LED?

Pro bílou LED s dopředným napětím 3,4 V a proudem 0,01 A při 12 V zdroji je výkon P = 0,01 A × (12 V – 3,4 V) = 0,0864 W. Tento výpočet ukazuje, kolik výkonu rezistor spotřebuje.

Otázka: Jak změřit napětí na rezistoru?

Voltmetr připojte paralelně k rezistoru a naměřte napětí přímo na jeho vývodech, aby bylo měření přesné a odpovídalo skutečnému napěťovému úbytku.

Otázka: Jak změřit proud v obvodu s rezistorem?

Ampérmetr zapojte sériově do obvodu s rezistorem, čímž změříte proud, který jím protéká, a získáte přesnou hodnotu pro výpočet výkonu.

Otázka: Jak vybrat výkonovou třídu rezistoru?

Zvolte rezistor s výkonem minimálně o 20 % vyšším než vypočtený výkon, například pokud vyjde 0,2 W, použijte rezistor s výkonem 0,25 W nebo více.

Otázka: Proč je důležitá rezerva výkonu u rezistoru?

Rezerva výkonu zabraňuje přehřátí a prodlužuje životnost rezistoru při kolísání proudu nebo napětí, což je klíčové pro spolehlivý provoz.

Otázka: Jaký vliv má teplota na výkon rezistoru?

Výkon rezistoru klesá s rostoucí teplotou, maximální provozní teplota bývá kolem 85 °C; překročení vede ke snížení stability a životnosti.

Otázka: Jak monitorovat teplotu rezistoru?

Pro přesné měření použijte infračervený teploměr nebo kontaktní teploměr přímo na povrchu rezistoru během provozu.

Otázka: Jaké jsou běžné chyby při výpočtu výkonu v rezistoru?

Nesprávné měření proudu, použití odhadovaných napětí a ignorování teplotního vlivu vedou k nepřesným výsledkům a možnému poškození rezistoru.

Otázka: Jak se vyhnout chybám při měření proudu a napětí?

Používejte správně zapojené měřicí přístroje, měřte přímo přes rezistor a v reálném provozním režimu, nikoli jen teoreticky.

Otázka: Jak spočítat výkon podle odporu a proudu?

Použijte vzorec P = I² × R, kde I je proud v ampérech a R odpor v ohmech; tento způsob často usnadňuje přesný výpočet.

Otázka: Jak určit maximální výkon rezistoru bez poškození?

Porovnejte vypočtený výkon s jmenovitým výkonem rezistoru a dodržte minimálně 20% rezervu, aby se předešlo přehřátí.

Otázka: Jak zapojení LED ovlivňuje výkon rezistoru?

Paralelní zapojení několika LED zvyšuje celkový proud přes rezistor, proto je nutné dimenzovat výkon rezistoru podle součtu proudů.

Otázka: Co znamená dopředné napětí LED?

Dopředné napětí je napětí, které LED vyžaduje k svícení; u červené LED je to cca 2 V, u bílé LED přibližně 3,4 V.

Otázka: Jak správně aplikovat vzorec pro výkon v rezistoru?

Pro přesný výpočet použijte aktuálně naměřené hodnoty proudu a napětí, nikoli teoretické odhady, abyste předešli chybám a přetížení.
