USB typu C základní vlastnosti a princip fungování konektoru

USB typu C představuje moderní standard konektoru, který nahrazuje starší verze jako USB-A a USB B díky oboustrannému zapojení a vyšším přenosovým rychlostem. Jeho univerzálnost oceníte nejen při přenosu dat, ale i při napájení zařízení přes USB-C adaptery. Pochopení základních vlastností a principu fungování USB-C pomůže vybrat správný kabel i kompatibilní zařízení.

Základní fyzické vlastnosti konektoru USB typu C

USB typu C je fyzicky charakteristický konektorem s 24 piny uspořádanými ve dvou zrcadlených řadách po 12 pinech. Toto uspořádání umožňuje reverzibilní zapojení, což znamená, že USB-C kabel lze zapojit oboustranně bez ohledu na jeho orientaci. Takové řešení výrazně zjednodušuje používání konektoru v porovnání s předchozími standardy, jako jsou USB-A nebo USB B.

Jak vypadá USB C konektor a jak se zapojuje? Jeho kompaktní oválný tvar má rozměry přibližně 8,4 × 2,6 mm, což usnadňuje použití v tenkých zařízeních, například v noteboocích, smartphonech nebo periferiích. USB-C kabel navíc podporuje širokou kompatibilitu s operačními systémy Windows, Linux, macOS i Chrome OS, což zajišťuje univerzální využití bez potřeby speciálních ovladačů nebo adaptérů.

Mezi základní vlastnosti USB typu C patří nejen jeho fyzická konstrukce, ale také schopnost přenášet data, napájení a video signály přes jeden konektor. Toto univerzální řešení výrazně přispívá k lepší integraci moderních zařízení.

Princip oboustranného zapojení a pinout USB-C

USB-C konektor se odlišuje od starších verzí USB-A a USB B především svou reverzibilitou, tedy možností zasunutí v libovolné orientaci. Tento princip fungování vychází z uspořádání 24 pinů ve dvou zrcadlených řadách po 12 pinech, které jsou symetricky rozmístěné na horní i spodní straně konektoru. Díky tomu může uživatel připojit USB-C kabel vždy správně, aniž by musel hlídat jeho směr.

Pinout USB-C zahrnuje několik důležitých signálů a vodičů. Mezi základní patří VBUS pro napájení, GND jako zemnící vodič, datové linky D+ a D-, dále vysokorychlostní linky TX+ a RX+ pro přenos dat, a také řídící piny CC1 a CC2, které detekují orientaci zapojení a umožňují správnou komunikaci zařízení. Doplňkově jsou v konektoru piny VConn pro napájení aktivních adaptérů a signály SBU1 a SBU2 pro alternativní režimy, například přenos videa přes DisplayPort.

Tento technický princip reverzibility a bohatý pinout USB-C výrazně zjednodušují připojování a rozšiřují funkce kabelů a adaptérů. Podrobné schéma pinoutu a další informace o usb typu c princip fungovani lze nalézt v odborných zdrojích, například na stránce Wikipedia USB-C.

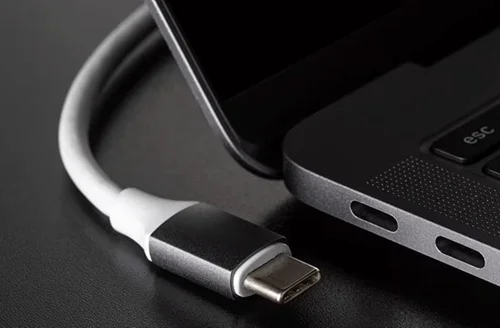

Jak funguje USB typu C konektor

USB-C zapojení umožňuje automatické rozpoznání směru připojení a přizpůsobení signálů, což eliminuje chyby při používání USB typu C a zvyšuje uživatelský komfort.

Přenosové rychlosti a standardy USB typu C

USB typu C podporuje široké spektrum přenosových rychlostí, které závisí na konkrétním standardu implementovaném v kabelu i zařízení. Pro správné fungování a dosažení maximální rychlosti je nutná kompatibilita všech součástí přenosového řetězce.

Různé přenosové rychlosti USB typu C

USB-C konektor umožňuje přenos dat rychlostmi od základního USB 2.0 s maximální rychlostí 480 Mb/s přes USB 3.2 Gen 1 (dříve USB 3.1 Gen 1) s rychlostí až 5 Gb/s. Novější standard USB 3.2 Gen 2 podporuje až 10 Gb/s, zatímco USB 3.2 Gen 2×2 dosahuje až 20 Gb/s. Nejvyšší rychlosti nabízí Thunderbolt 5, který umožňuje datový tok až 120 Gb/s. Tyto varianty ukazují, jak se vyvíjela specifikace USB-C a jak jsou přenosové rychlosti optimalizovány pro moderní potřeby.

Význam kompatibility kabelu a zařízení pro rychlost přenosu

Maximální rychlost přenosu při použití USB-C závisí na kompatibilitě kabelu i připojeného zařízení. Kabel s podporou Thunderbolt 5 nepřinese rychlosti 120 Gb/s, pokud zařízení obsahuje pouze USB 3.2 Gen 2 standard, který zvládá až 10 Gb/s. Stejně tak starší USB-C kabely nemusí zvládnout vyšší rychlosti nových standardů. Proto je nutné vždy ověřit, jaké specifikace podporuje jak kabel USB-C, tak i zařízení, aby bylo možné plně využít potenciál rychlých přenosů dat.

Tip: Častou chybou je podcenění kompatibility kabelu, což vede k nižší rychlosti přenosu dat, než jaká je technicky možná. Pro profesionální použití vybírejte vždy kabely s jasně uvedenou specifikací podporovaných standardů.

Jak funguje USB Power Delivery a jeho možnosti

USB Power Delivery (USB-PD) představuje klíčovou technologii pro efektivní a bezpečný přenos vyššího výkonu přes USB-C konektor. Díky ní dochází k dynamickému vyjednávání napětí a proudu mezi zařízením a napájecím zdrojem, což umožňuje přizpůsobit parametry napájení konkrétním potřebám. Tento proces je nezbytný pro využití plného potenciálu USB-C kabelů a adaptérů.

Vyjednávání napětí a proudu

Princip fungování USB typu C konektoru zahrnuje komunikaci mezi zdrojem a zařízením přes pin CC (Configuration Channel). Během vyjednávání zařízení a napájecí adaptér sjednají optimální hodnoty napětí až do 48 V a proudu až 5 A, čímž je možné dosáhnout maximálního výkonu až 240 W. Toto vyjednávání zajišťuje, že zařízení přijímá přesně tolik energie, kolik potřebuje, což zvyšuje efektivitu a bezpečnost napájení.

E-marker čip a jeho funkce

E-marker čip je integrovaný v některých USB-C kabelech a elektronicky oznamuje maximální zatížitelnost kabelu. Kabely, které podporují výkon nad 60 W (tedy proud vyšší než 3 A), musí mít e-marker čip, aby bylo zaručeno bezpečné přenášení vyššího proudu bez rizika přehřátí nebo poškození. Tento čip umožňuje zařízení rozpoznat parametry kabelu a přizpůsobit výstupní výkon, což je klíčové pro bezpečné USB-C zapojení.

• USB Power Delivery umožňuje přenos výkonu až 240 W (48 V/5 A)
• Vyjednávání napětí a proudu probíhá přes CC piny v konektoru
• E-marker čip monitoruje a označuje maximální zatížitelnost kabelu
• Kabely bez e-markeru jsou omezeny na maximální proud 3 A

Tip: Při výběru USB-C kabelu pro vysokovýkonné nabíjení vždy zkontrolujte přítomnost e-marker čipu, abyste předešli riziku přehřátí a poškození zařízení.

Tato technologie představuje významný rozdíl oproti starším standardům USB-A a USB B, které nemají možnost dynamického řízení napětí a proudu, což omezuje jejich výkon a bezpečnost.

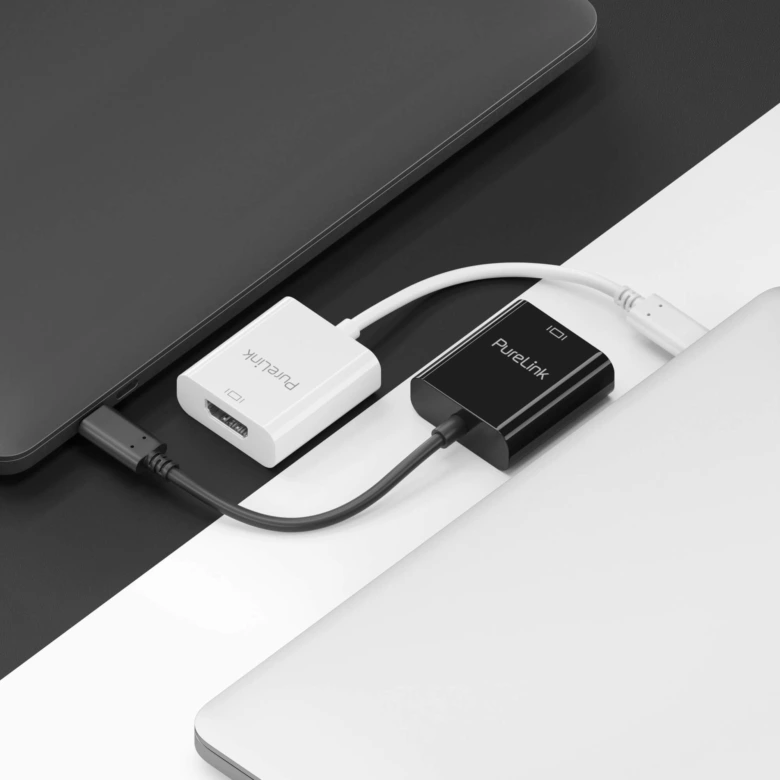

Alternativní režimy USB-C a přenos videa

USB-C podporuje řadu alternativních režimů, které výrazně rozšiřují jeho funkčnost nad rámec klasického přenosu dat a napájení. Mezi nejčastější patří DisplayPort Alt Mode, HDMI, Thunderbolt a MHL. Tyto režimy umožňují přenos videa přímo přes USB-C konektor, což usnadňuje připojení monitorů, televizí nebo projektorů bez nutnosti samostatného videoportu.

DisplayPort Alt Mode zvládá přenášet video v rozlišení až 4K při frekvenci 60 Hz, což zajišťuje vysokou kvalitu obrazu s plynulým zobrazením. To je možné díky schopnosti USB-C konektoru přenášet signály v digitální podobě, přičemž využívá speciální linky pro video. Výstup USB typu C na zařízení typicky vypadá jako malý, oboustranný konektor, který usnadňuje zapojení bez ohledu na orientaci.

Tip: Při zapojení USB-C kabelu je důležité používat kabely a adaptéry podporující požadovaný alternativní režim, jinak video nemusí fungovat správně. Chybná volba příslušenství patří mezi časté chyby při používání USB typu C a lze se jí snadno vyhnout ověřením kompatibility před nákupem.

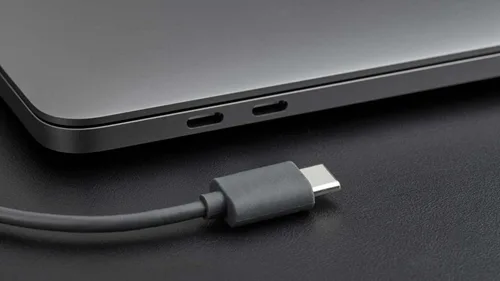

Jak funguje USB typu C konektor a jak vypadá výstup USB typu C na zařízení

USB-C konektor se vyznačuje symetrickým designem a malými rozměry, což zjednodušuje jeho zapojení. Přenos video signálu probíhá přes vyhrazené linky, které jsou aktivovány právě při použití alternativních režimů jako DisplayPort. Tento princip fungování USB typu C umožňuje kombinovat data, napájení a video v jednom konektoru, což výrazně zjednodušuje připojení moderních zařízení.

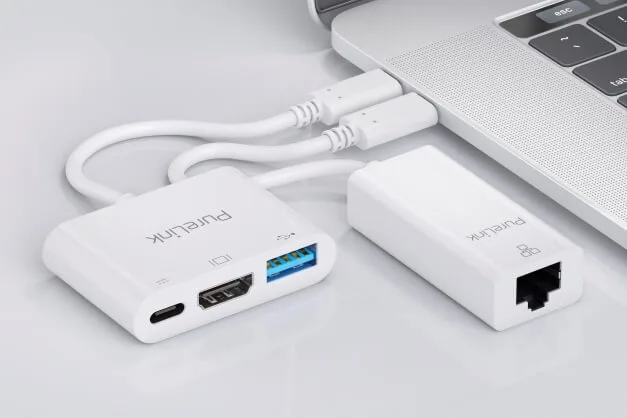

Jak správně vybírat USB-C kabely a adaptéry

Správný výběr USB-C kabelů a adaptérů závisí především na požadavcích vašeho zařízení na výkon a rychlost přenosu dat. USB-C kabely se liší v provedení na pasivní a aktivní verze, přičemž aktivní kabely obsahují elektroniku, která zajišťuje lepší stabilitu signálu a podporu delších vzdáleností. U kabelů, které přenášejí výkon nad 60 W, je nezbytný e-marker čip – ten umožňuje bezpečnou komunikaci mezi zdrojem a spotřebičem a zabraňuje přetížení.

Pro kompatibilitu výkonu je důležité vybírat kabely a adaptéry, které odpovídají specifikaci vašeho zařízení. Například nabíječky USB-C s vyšším výkonem vyžadují kabely s podporou dané wattáže a přenosové rychlosti. Nesprávné USB-C zapojení může vést k omezení rychlosti nebo nefunkčnosti napájení.

Tipy pro správné zapojení USB typu C

• Ověřte přítomnost e-marker čipu u kabelů nad 60 W
• Volte aktivní kabely pro delší kabeláže a vyšší stabilitu
• Používejte kabely a adaptéry kompatibilní s vaším zařízením a výkonem
• Nepoužívejte poškozené nebo levné necertifikované kabely, které mohou způsobit zkraty nebo selhání

Tip: Častou chybou je podcenění kompatibility kabelu s výkonem napájecího adaptéru, což může vést k pomalému nabíjení nebo přehřívání.

Znalost toho, jak vypadá USB-C konektor a jak se správně zapojuje, významně pomůže předejít mechanickému poškození a špatnému kontaktu. USB-C kabel tak správně slouží jak pro přenos dat, tak i pro napájení.

Bezpečnost a ochrana zařízení při použití USB-C

USB typu C představuje moderní standard s integrovanými bezpečnostními mechanismy, které chrání připojená zařízení před přetížením, přehřátím a nesprávným zapojením. Klíčovou roli zde hraje USB Power Delivery (USB-PD), které umožňuje dynamické vyjednávání napětí až do 20 V a proudu až 5 A (maximální výkon 100 W), přičemž novější verze USB-PD 3.1 rozšiřuje výkon až na 240 W (48 V/5 A). Tento systém zajišťuje ochranu proti přetížení a přehřátí tím, že automaticky upravuje parametry napájení podle schopností připojeného zařízení a kabelu.

USB-C kabely s e-marker čipem elektronicky komunikují s napájecím zdrojem a zařízeními, čímž určují maximální bezpečný proud a napětí. Kabely bez e-markeru jsou limitovány na proud 3 A (60 W), což snižuje riziko přehřátí a poškození. E-marker také umožňuje správnou detekci kabelu a jeho parametrů, což minimalizuje riziko zkratu a termického poškození. Pro kabely s výkonem nad 60 W je e-marker povinný, což je zásadní pro bezpečné využití vysokých nabíjecích výkonů.

Pinové rozložení USB-C zahrnuje ochranné signály CC1 a CC2, které detekují orientaci konektoru, připojení a vyjednávají výkonové role zařízení. To zabraňuje nesprávnému zapojení a zajišťuje bezpečný přenos energie i dat. Další ochranné prvky zahrnují kontrolu napětí VBUS a zemnění GND, které dohromady minimalizují riziko elektrického poškození.

Chyby při používání USB typu C a jak se jim vyhnout

• Používání nekvalitních nebo necertifikovaných USB-C kabelů bez e-marker čipu, což zvyšuje riziko přetížení a přehřátí
• Nesprávné zasouvání konektoru, které může poškodit port, i když je USB-C konektor reverzibilní
• Přetěžování kabelu proudem vyšším, než jaký kabel podporuje podle své specifikace a e-markeru

Tip: Pro maximální bezpečnost vybírejte USB-C kabely s certifikací USB Power Delivery a integrovaným e-markerem, které garantují ochranu proti přetížení a přehřátí. Takové kabely zajistí správné vyjednávání napájení a minimalizují riziko poškození vašeho zařízení.

Časté dotazy o USB typu C

Otázka: Jaké jsou základní fyzické vlastnosti USB typu C?

USB typu C má 24 pinů uspořádaných ve dvou řadách po 12 pinech s oboustranným zapojením, což umožňuje zasunutí konektoru obráceně. Tento port je kompatibilní s operačními systémy Windows, Linux, macOS a Chrome OS.

Otázka: Jaký je princip oboustranného zapojení USB-C konektoru?

USB-C konektor je symetrický, díky čemuž lze kabel zapojit libovolnou stranou, aniž by došlo k poškození zařízení nebo konektoru.

Otázka: Jaké rychlosti přenosu dat podporuje USB typu C?

Rychlost přenosu se pohybuje od 480 Mb/s (USB 2.0) až po 120 Gb/s u Thunderbolt 5, přičemž výsledná rychlost závisí na standardu zařízení i použitém kabelu.

Otázka: Co je USB Power Delivery a jaký má rozsah napětí a proudu?

USB Power Delivery (USB-PD) umožňuje nabíjet zařízení výkonem až 240 W (48 V, 5 A) s dynamickým vyjednáváním napětí a proudu podle potřeb připojeného zařízení.

Otázka: Jakou funkci má e-marker čip v USB-C kabelech?

E-marker čip identifikuje maximální zatížitelnost kabelu, což garantuje bezpečné nabíjení a přenos dat, zejména u kabelů vyšších výkonů nad 60 W.

Otázka: Jaké jsou alternativní režimy USB-C?

Alternativní režimy jako DisplayPort Alt Mode nebo Thunderbolt umožňují přenos videa ve vysokém rozlišení 4K při 60 Hz přes USB-C port.

Otázka: Jak správně vybrat USB-C kabel?

Vyberte kabel s e-marker čipem, podporou potřebné rychlosti dat a výkonu, přičemž ověřte kompatibilitu s vaším zařízením, aby nedošlo k omezení funkcí.

Otázka: Jaké bezpečnostní prvky má USB-C a USB-PD?

USB-C a USB-PD mají ochrany proti přetížení a přehřátí, přičemž e-marker čip zajišťuje, že kabel nepřekročí bezpečné proudové limity.

Otázka: Podporují všechny USB-C porty rychlé nabíjení?

Ne všechny USB-C porty podporují rychlé nabíjení, protože je nutná podpora USB Power Delivery a kompatibilní kabel i zdroj.

Otázka: Jak rozpoznat funkce USB-C portu podle symbolů?

Symboly na USB-C portech indikují podporu dat, napájení nebo videa, ale nejsou jednotné, proto je vhodné ověřit specifikace výrobce.

Otázka: Může USB-C nahradit HDMI pro přenos videa?

Ano, díky alternativním režimům, jako je DisplayPort Alt Mode, může USB-C přenášet video signál místo HDMI.

Otázka: Jaká je kompatibilita USB-C s předchozími USB standardy?

USB-C je kompatibilní s USB 2.0 a 3.x, ale pro připojení k USB-A nebo USB-B je potřeba použít USB-C adapter nebo speciální kabely.

Otázka: Jaké jsou nejčastější chyby při používání USB-C?

Častou chybou je použití nekvalitních kabelů bez e-markeru nebo nesprávná kombinace zařízení a kabelů, což může způsobit pomalé nabíjení nebo ztrátu dat.

Otázka: Jak USB-C ovlivňuje životní prostředí?

USB-C snižuje množství různých kabelů a nabíječek, což omezuje elektronický odpad a usnadňuje recyklaci díky jednotnému konektoru.

Otázka: Jaké jsou požadavky EU na USB-C konektory?

EU stanovila USB-C jako povinný standard pro mobilní zařízení od 28. 12. 2024 a pro notebooky od 28. 4. 2026 podle normy EN IEC 62680-1-3:2022.

Návod na použití USB typu C kabelu

Při zapojení USB-C kabelu stačí zasunout konektor do portu libovolnou stranou, protože USB-C zapojení je oboustranné. Pro maximální výkon a rychlost přenosu vždy použijte kabel odpovídající specifikaci vašeho zařízení a vyvarujte se levných kabelů bez e-marker čipu, které mohou poškodit zařízení nebo způsobit nestabilní napájení.
