Měření izolačního odporu asynchronních motorů postup a význam

Měření izolačního odporu asynchronních motorů je klíčovým krokem pro zajištění jejich spolehlivosti a bezpečnosti provozu. Pomocí megohmmetru a správného testovacího napětí lze přesně vyhodnotit stav izolace a předcházet poruchám. Polarizační index navíc pomáhá odhalit postupné zhoršování izolačních vlastností motoru.

Co je izolační odpor a proč je jeho měření důležité u asynchronních motorů

Izolační odpor motoru je klíčovým ukazatelem kvality izolace vinutí asynchronního motoru a jeho schopnosti zabránit úniku elektrického proudu mimo určený elektrický obvod. Měření izolačního odporu u asynchronních motorů zajišťuje, že izolace dostatečně odděluje vodiče a neumožňuje průchod nechtěného proudu, což snižuje riziko poruch, zkratu a ohrožení bezpečnosti elektrických zařízení.

Význam měření izolačního odporu motorů spočívá v prevenci selhání a zajištění dlouhodobé spolehlivosti provozu. Pomocí přístrojů jako megohmmetr se aplikuje testovací napětí, které umožňuje objektivní posouzení stavu izolace. Při pravidelném měření lze odhalit postupné zhoršování izolace, například díky vlhkosti, prachu nebo mechanickému poškození.

Proč je důležité měřit izolační odpor motoru, vysvětluje fakt, že nízký izolační odpor signalizuje zvýšené riziko úniku proudu, což může vést k neplánovaným odstávkám i bezpečnostním incidentům. Proto je měření izolace základním krokem údržby a diagnostiky asynchronních motorů.

Postup měření izolačního odporu u asynchronních motorů

Pro měření se využívá megohmmetr, který při definovaném testovacím napětí (obvykle 500 V až 1000 V) změří odpor izolace v megaohmech. Výsledky měření lze doplnit polarizačním indexem, který pomáhá odhalit dlouhodobé změny stavu izolace.

Jaké přístroje a metody se používají pro měření izolačního odporu

Pro měření izolačního odporu asynchronních motorů se používají specializované přístroje, především megohmmetry s širokým rozsahem testovacích napětí. Tyto přístroje umožňují přesné zjištění stavu izolace motoru a tím i prevenci poruch. V následujících částech si popíšeme, jak megohmmetry fungují, jaké metody měření izolačního odporu existují a jak samotné měření probíhá.

Jak funguje megohmmeter při měření izolačního odporu?

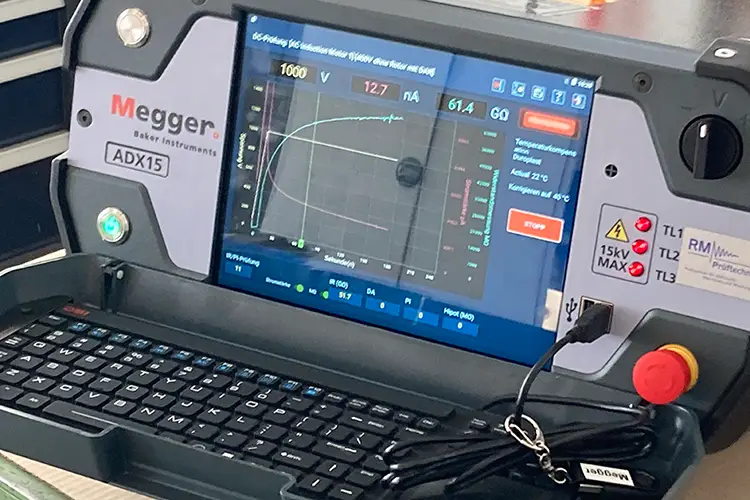

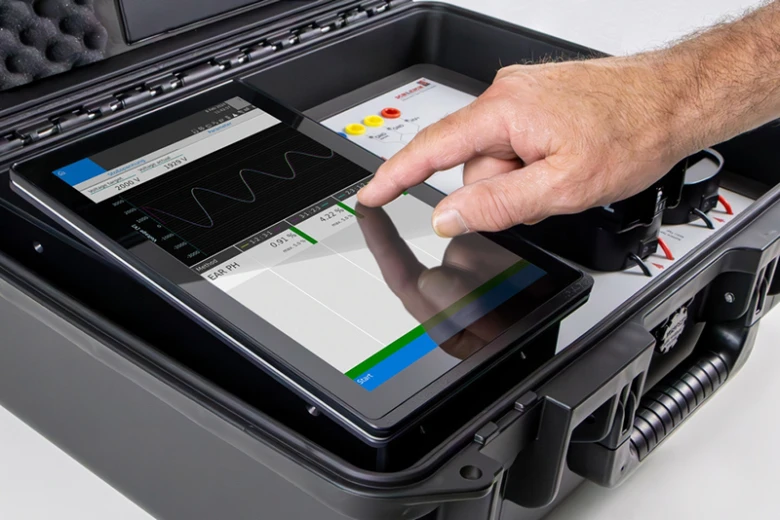

Megohmmeter generuje vysoké testovací napětí v rozsahu od 250 V do 6 kV, které se aplikuje na izolační materiál vinutí asynchronního motoru. Přístroj měří elektrický odpor izolace, přičemž jeho citlivost umožňuje detekci odporu až do 1 TΩ. Mezi běžné modely patří například Kyoritsu 3125B a MotorAnalyzer3 Schleich, které nabízejí spolehlivost a přesnost v průmyslovém prostředí. Vysoké testovací napětí umožňuje odhalit i drobné poškození izolace, jež by při nižším napětí zůstalo skryté.

Jaké jsou metody měření izolačního odporu?

Základní metodou měření izolačního odporu je přímé měření pomocí megohmmetru, kdy se zaznamenává hodnota odporu izolace. Rázové testy využívají rychlé vybíjení kondenzátoru k simulaci náhlého přepětí, čímž se odhalí slabá místa izolace. Další metodou je analýza částečných výbojů, která pomocí citlivých senzorů detekuje mikroskopické poruchy izolace ještě před jejich zhoršením. Výběr metody závisí na požadavcích na přesnost a typu asynchronního motoru.

Jak se měří izolační odpor motoru?

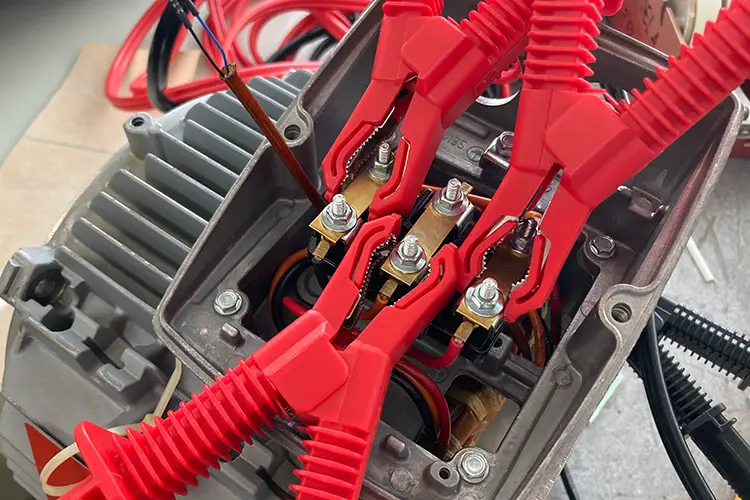

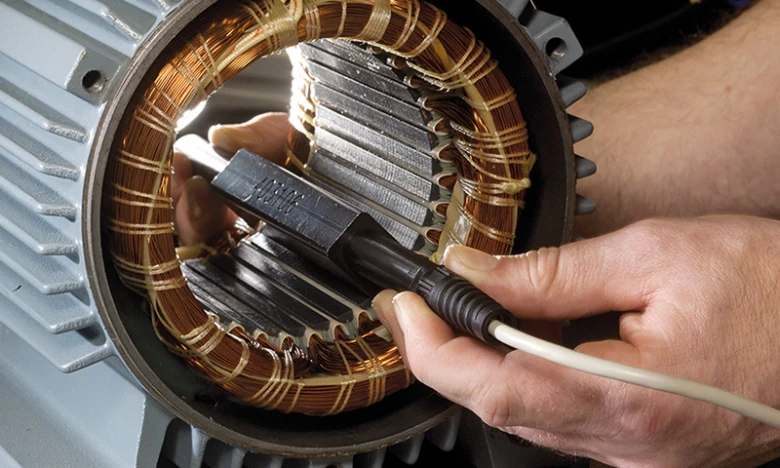

Měření izolačního odporu motoru se provádí připojením megohmmetru mezi jednotlivá vinutí motoru a zem. Testovací napětí se udržuje po dobu 1 až 10 minut, během níž se sleduje stabilita odporu a počítá polarizační index (PI), který hodnotí kvalitu izolace v čase. Po ukončení testu musí být vinutí bezpečně vybito, aby se zabránilo riziku úrazu elektrickým proudem. Tento postup je klíčový pro diagnostiku a pravidelnou údržbu asynchronních motorů.

Podrobný postup měření izolačního odporu asynchronních motorů krok za krokem

Měření izolačního odporu asynchronních motorů je klíčové pro ověření stavu izolace vinutí a prevenci poruch. Následující postup měření izolačního odporu u asynchronních motorů popisuje jednotlivé fáze od přípravy až po vyhodnocení výsledků.

Příprava před měřením

Nejprve je nezbytné motor zcela odpojit od napájení a zajistit, aby nebylo možné jeho náhodné spuštění. Poté se provede vizuální kontrola vinutí motoru, během níž se posuzuje stav izolace a hledají viditelné poškození. Výběr testovacího napětí závisí na jmenovitém napětí asynchronního motoru; běžně se používá napětí od 250 V pro malé motory až po 1000 V pro větší stroje. Správné nastavení testovacího napětí je podmínkou přesného měření izolačního odporu motoru.

1. Odpojení motoru – zamezení přístupu napětí a vypnutí napájení
2. Kontrola vinutí – kontrola vizuální integrity izolace bez prasklin nebo spálení
3. Nastavení testovacího napětí – volba podle jmenovitého napětí motoru

Provádění měření

Měření izolačního odporu se provádí pomocí megohmmetru, který aplikuje testovací napětí na odpojená vinutí motoru. Testovací napětí zůstává aplikováno po dobu 1 až 10 minut, aby bylo možné zjišťovat nejen okamžitý odpor, ale i stabilní hodnoty potřebné pro výpočet polarizačního indexu (PI). PI představuje poměr izolačního odporu po 10 minutách k hodnotě po 1 minutě a slouží k hodnocení stavu izolace s větší přesností. Tento postup měření izolačního odporu asynchronního motoru je standardním způsobem diagnostiky, který odhalí případné mikrotrhliny nebo vlhkost v izolaci.

1. Připojení megohmmetru – správné zapojení ke všem částem vinutí
2. Aplikace testovacího napětí – udržování napětí po dobu od 1 do 10 minut
3. Zaznamenání hodnot – průběžné měření odporu pro výpočet polarizačního indexu

Vybití a vyhodnocení výsledků

Po dokončení měření je nutné vinutí bezpečně vybít pomocí vybíjecího rezistoru, aby nedošlo k poškození ani k úrazu elektrickým proudem. Vyhodnocení výsledků probíhá podle platných norem, přičemž se hodnotí absolutní velikost izolačního odporu a polarizační index. Izolační odpor by měl být u asynchronních motorů minimálně 1 MΩ, avšak vyšší hodnoty indikují lepší stav izolace. Polarizační index vyšší než 2 značí dobrou kvalitu izolace, nižší hodnoty však mohou signalizovat degradaci nebo vlhkost.

1. Vybíjení vinutí – použití vybíjecího rezistoru pro bezpečné odstranění zbytkového napětí
2. Výpočet polarizačního indexu – poměr odporu po 10 a 1 minutě
3. Interpretace výsledků – porovnání s normami pro stanovení stavu izolace

Tip: Častou chybou je nedostatečné vybití vinutí po měření, což může vést k poškození měřicího přístroje nebo úrazu. Pro koho se měření hodí: technici údržby a servisní pracovníci, pro koho ne: osoby bez elektrotechnické kvalifikace by měření neměly provádět kvůli riziku úrazu.

Normy a doporučené hodnoty izolačního odporu a jejich interpretace

Normy pro měření izolačního odporu asynchronních motorů stanovují jasné požadavky na minimální hodnoty, které je třeba dodržet pro bezpečný a spolehlivý provoz. Správná interpretace naměřených hodnot závisí na dodržení testovacího napětí, typu motoru a teplotě měření. Pro hodnocení kvality izolace se často používá také polarizační index (PI).

Význam polarizačního indexu (PI)

Polarizační index (PI) představuje poměr izolačního odporu po 10 minutách testu k hodnotě po 1 minutě měření. Hodnota PI vyšší než 2 obvykle znamená zdravou izolaci asynchronního motoru, zatímco hodnota pod 1 signalizuje možné problémy jako vlhkost nebo znečištění izolace. Tento index pomáhá odhalit postupné změny ve stavu izolace, které běžné měření izolačního odporu nemusí okamžitě zachytit.

Korekce naměřených hodnot na teplotu

Izolační odpor motoru je značně ovlivněn teplotou – při zvýšení teploty o 10 °C může klesnout téměř na polovinu. Proto je při měření izolace důležité přepočítávat naměřené hodnoty na standardní teplotu, obvykle 25 nebo 40 °C, aby bylo možné správně posoudit stav izolace podle norem. Tento přepočet zajišťuje konzistentní srovnání výsledků bez ohledu na aktuální provozní podmínky.

Vliv teploty a prostředí na výsledky měření izolačního odporu

Izolační odpor asynchronního motoru klesá přibližně na polovinu při zvýšení teploty o 10 °C, což je důsledkem zvýšené vodivosti izolačních materiálů. Například při měření při 35 °C může být izolační odpor zhruba poloviční než při standardních 25 °C. Vlhkost pronikající do izolace snižuje izolační odpor často o několik řádů, protože voda vytváří vodivé cesty pro únikové proudy. Nečistoty, mastnota a prach na povrchu vinutí rovněž snižují izolační odpor a mohou způsobit falešné pozitivní výsledky měření, což vede k nesprávné diagnostice stavu izolace.

Pro přesné měření izolačního odporu je nezbytné provádět testování v suchém a čistém prostředí s teplotou stabilizovanou blízko 25 °C. Pokud není možné měření provést při této teplotě, doporučuje se aplikovat korekční faktory podle normy VDE 0100 nebo IEEE Std 43, které upravují naměřené hodnoty na referenční teplotu. Například korekce může zvýšit naměřený odpor o 50 % při poklesu teploty o 10 °C pod referenční hodnotu.

Použití megohmmetru s možností měření polarizačního indexu (PI) je klíčové pro odhalení počátečních poruch izolace. PI hodnoty nad 2 svědčí o dobrém stavu izolace, zatímco hodnoty pod 1 signalizují vlhkost, znečištění nebo mechanické poškození izolace. Měření PI vyžaduje aplikaci testovacího napětí po dobu 10 minut, což umožňuje stabilizaci absorpčních jevů a přesnější hodnocení stavu izolace.

Častá chyba: Provádět měření izolačního odporu při vysoké vlhkosti nebo bez předchozího vysušení motoru vede k falešně nízkým hodnotám a nesprávné diagnostice. Takové výsledky mohou vést k zbytečným zásahům nebo naopak k přehlédnutí skutečných závad.

Pro koho se to hodí: Měření izolačního odporu s korekcí teploty a kontrolou vlhkosti je nezbytné u motorů provozovaných v proměnlivých klimatických podmínkách nebo v průmyslových provozech s prašným či vlhkým prostředím. Pro koho NE: U motorů provozovaných v konstantně suchém a teplotně stabilním prostředí může být standardní měření bez korekcí dostačující.

Při plánování měření doporučuji vždy zaznamenat teplotu a vlhkost prostředí a pokud možno provést testy za podobných podmínek, aby výsledky byly srovnatelné a spolehlivé. Takový přístup minimalizuje riziko chybné interpretace a umožňuje včasnou detekci degradace izolace, což výrazně prodlužuje životnost asynchronních motorů.

Diagnostika a význam měření pro údržbu motorů

Měření izolačního odporu motoru pomocí megohmmetru patří mezi klíčové postupy údržby asynchronních motorů. Pravidelné testování odhaluje degradaci izolace způsobenou vlhkostí, karbonizací nebo mechanickým poškozením, která výrazně zvyšuje riziko poruch a požáru. Správné použití testovacího napětí a vyhodnocení polarizačního indexu umožňuje přesnější diagnostiku stavu vinutí motoru. Pravidelné měření izolace umožňuje plánování údržby na základě skutečného stavu motoru, což prodlužuje jeho životnost a snižuje náklady na opravy. Pro dosažení spolehlivých výsledků je důležité měřit izolační odpor elektromotoru přibližně jednou za 6 až 12 měsíců, případně častěji v náročném provozu. Tento přístup výrazně zlepšuje prevenci poruch a optimalizuje provoz asynchronních motorů.

Pokročilé metody testování: rázové testy a analýza poruch

Rázové testy motorů

Rázové testy využívají vybíjení kondenzátoru s napětím až 3 kV k vytvoření vysokonapěťové rázové vlny, která se aplikuje na vinutí asynchronního motoru. Tento impuls trvá řádově mikrosekundy a umožňuje detekovat mezizávitové zkraty a další vnitřní poruchy izolace, které standardní měření izolačního odporu megohmmetrem nezachytí. Sledováním tlumených kmitů napětí po rázovém impulsu lze přesně lokalizovat defekty v izolaci vinutí.

Analýza částečných výbojů

Analýza částečných výbojů (partial discharge, PD) se provádí pomocí specializovaných přístrojů, které monitorují mikroskopické elektrické výboje uvnitř izolace motoru. Částečné výboje signalizují vznikající degradaci izolace, například praskliny, vlhkost nebo znečištění. Detekce PD umožňuje včasnou diagnostiku skrytých vad, které mohou vést k úplnému selhání motoru. Metoda je vhodná zejména pro motory s vysokým jmenovitým napětím a složitou konstrukcí izolace.

Doplnění standardního měření izolačního odporu

Pokročilé metody jako rázové testy a analýza částečných výbojů významně rozšiřují diagnostické možnosti běžného měření izolačního odporu. Zatímco izolační odpor měří únikový proud při stejnosměrném napětí (250 V až 6 kV) a hodnotí celkový stav izolace, rázové testy a PD analýza odhalují lokální a dynamické poruchy izolace. Kombinace těchto metod přispívá k přesnější predikci životnosti motoru a plánování údržby.

Praktické varování a doporučení

Častá chyba při rázových testech je nesprávné nastavení vybíjecího napětí kondenzátoru, které by nemělo překročit 3 kV, aby nedošlo k poškození izolace. Při analýze částečných výbojů je nutné zajistit správné odstínění a eliminaci elektromagnetického rušení, jinak může dojít k falešným signálům.

Pro koho jsou pokročilé metody vhodné a pro koho ne

Pokročilé diagnostické metody jsou vhodné pro provozovatele asynchronních motorů s vysokými požadavky na spolehlivost, například v průmyslových provozech s nepřetržitým provozem. Naopak pro malé motory s nízkým napětím a krátkodobým nasazením nemusí být nákladné rázové testy a PD analýza efektivní, kde postačuje pravidelné měření izolačního odporu megohmmetrem.

Typické chyby při měření a jak se jim vyhnout

Při měření izolačního odporu asynchronního motoru patří k nejčastějším chybám nedostatečné odpojení motoru od napájecí sítě a dalších částí obvodu. Tato chyba zvyšuje riziko elektrického zkratu a poškození zařízení. Nevhodné nastavení testovacího napětí megohmmetru často zkresluje výsledky měření izolace, proto je třeba vždy zvolit správné hodnoty podle technických norem a typu motoru. Dalším častým problémem je nedostatečné vybíjení vinutí po ukončení testu, které může vést k elektrickému šoku obsluhy nebo poškození měřicího přístroje.

Tipy pro správné měření izolačního odporu asynchronního motoru

Pro správný postup měření izolačního odporu motoru je nezbytné dodržet kompletní odpojení, zvolit správné testovací napětí a po měření provést vybíjení vinutí. Tyto kroky minimalizují chyby měření a zajistí spolehlivou diagnostiku stavu izolace v motoru. Měření izolace by mělo také respektovat teplotu motoru, protože izolační odpor je na ni citlivý.

Doporučené frekvence měření a plánování údržby

Optimální frekvence měření izolačního odporu asynchronního motoru závisí především na provozních podmínkách, ve kterých motor pracuje. V běžných podmínkách se doporučuje provádět měření izolace alespoň jednou ročně, zatímco v náročných prostředích s vysokou vlhkostí, prachem nebo vibracemi by měla být frekvence měření vyšší – ideálně každých 3 až 6 měsíců. Pravidelné měření pomocí megohmmetru s použitím správného testovacího napětí a vyhodnocení polarizačního indexu umožňuje včasné odhalení snížení izolačního odporu motoru, což výrazně snižuje riziko neplánovaných poruch. Takto lze plánovat údržbu motorů s cílem prodloužit jejich životnost a zajistit spolehlivý provoz.

Jak často by se měl měřit izolační odpor elektromotoru?

Pravidelnost měření je klíčová pro efektivní prevenci poruch a udržení optimálního stavu asynchronních motorů v průmyslových provozech.

Podmínky skladování motorů a jejich vliv na izolační odpor

Dlouhodobé skladování asynchronních motorů v prostředí s relativní vlhkostí nad 60 % způsobuje výrazné snížení izolačního odporu vinutí. Vlhkost proniká do izolačních materiálů, zejména do lakovaných vodičů a izolačních vrstev, čímž snižuje jejich dielektrickou pevnost a zvyšuje riziko průrazu při provozu. Například při skladování v nevytápěných prostorách s teplotami kolem 10-15 °C může izolační odpor klesnout i o 50 % během několika týdnů.

Před uvedením motoru do provozu je proto nezbytné provést přípravu motoru, která zahrnuje vysoušení vinutí. Vysoušení se provádí aplikací tepla v rozmezí 70-90 °C po dobu 12 až 24 hodin, což obnoví původní izolační vlastnosti a zvýší izolační odpor na hodnoty odpovídající normám (minimálně 1000 Ω na volt jmenovitého napětí při 25 °C). Po vysušení je nutné provést kontrolní měření izolačního odporu megohmmetrem s testovacím napětím odpovídajícím jmenovitému napětí motoru (například 500 V pro motor 400 V).

Měření izolačního odporu před uvedením do provozu umožňuje odhalit zbytkovou vlhkost či mechanické poškození izolace, které by mohly vést k poruchám. Vyhodnocení polarizačního indexu (PI) po 10 minutách měření pak poskytuje přesnější diagnostiku stavu izolace – hodnoty PI nad 2 znamenají dobrou kvalitu izolace, zatímco hodnoty pod 1 signalizují nutnost dalšího zásahu, například opakovaného vysušení nebo čištění.

Častá chyba: Nedostatečné vysušení motoru po skladování vede k falešně nízkým hodnotám izolačního odporu a následným poruchám při provozu, což může způsobit nákladné odstávky a opravy. Proto je důležité vždy dodržet doporučený postup přípravy motoru před měřením.

Pro koho se to hodí: Tento postup je nezbytný pro všechny motory skladované déle než 3 měsíce v nevytápěných nebo vlhkých prostorách. Naopak u motorů skladovaných krátkodobě (méně než 1 měsíc) v suchém a temperovaném prostředí lze měření provést bez předchozího vysoušení, pokud izolační odpor odpovídá normám.

Pravidelné měření izolačního odporu po delším skladování je proto klíčovou součástí údržby elektromotorů a výrazně přispívá k prevenci selhání a prodloužení životnosti zařízení.

Časté dotazy

Jak se měří izolační odpor asynchronního motoru?

Izolační odpor se měří aplikací stejnosměrného napětí 250 V až 6 kV na odpojené vinutí motoru po dobu 1 až 10 minut pomocí megohmmetru.

Jaké jsou minimální hodnoty izolačního odporu?

Normy vyžadují minimální izolační odpor cca 1000 Ω na volt jmenovitého napětí při 25 °C, například 0,4 MΩ pro motor s napětím 400 V.

Co je polarizační index (PI) a jak ho interpretovat?

PI je poměr izolačního odporu po 10 minutách k odporu po 1 minutě; hodnota nad 2 znamená zdravou izolaci, pod 1 signalizuje vlhkost nebo kontaminaci.

Jak teplota ovlivňuje měření izolačního odporu?

Izolační odpor klesá přibližně na polovinu při zvýšení teploty o 10 °C, proto se výsledky přepočítávají na standardní teplotu 25 °C.

Jak často by se měl měřit izolační odpor elektromotoru?

Doporučuje se měřit izolační odpor minimálně jednou ročně, častěji v náročných podmínkách, aby se předešlo poruchám.

Jaké chyby se nejčastěji dělají při měření izolačního odporu?

Časté chyby zahrnují nedostatečné odpojení motoru, nevhodné testovací napětí a neprovedení vybíjení vinutí po měření.

Jaké přístroje se používají pro měření izolačního odporu?

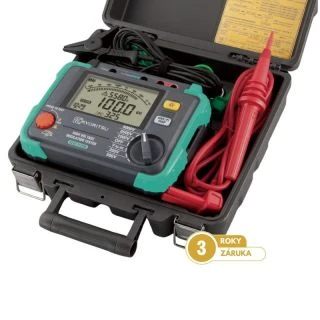

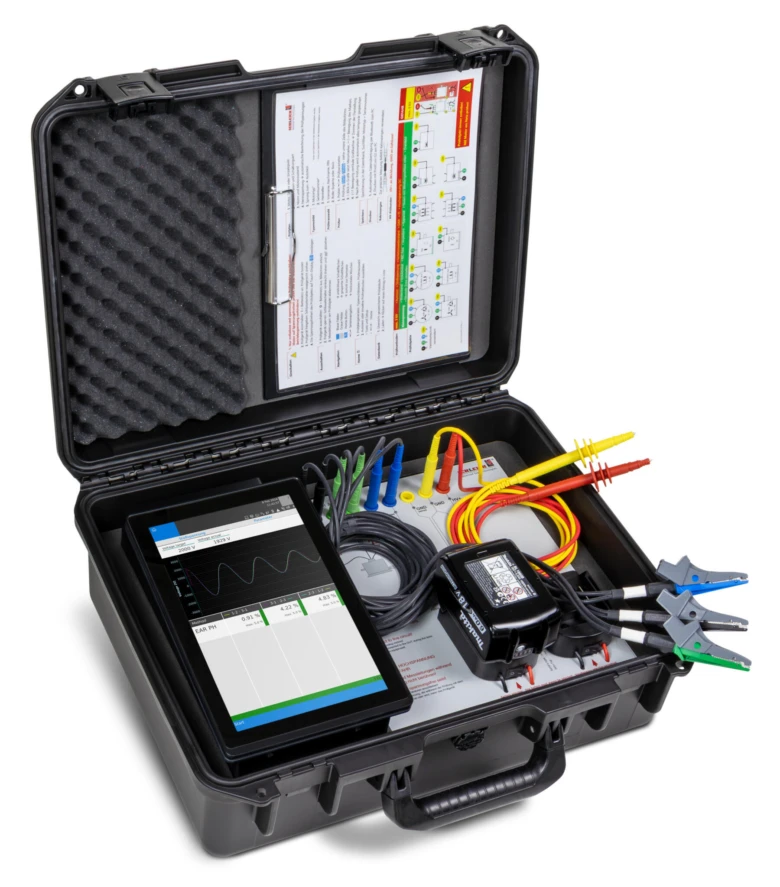

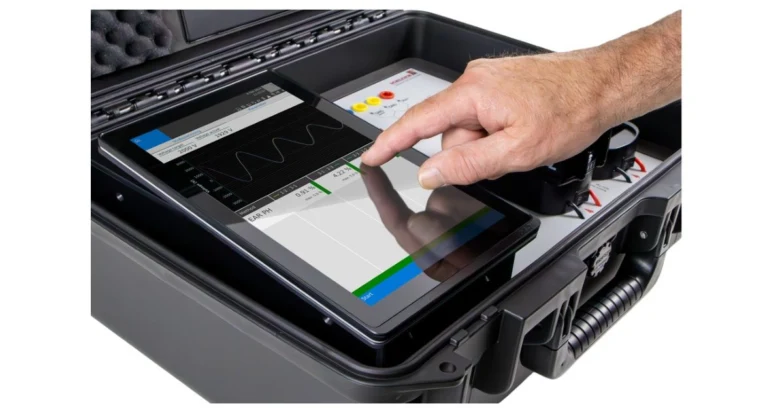

Pro měření se používají megohmmetry jako Kyoritsu 3125B nebo MotorAnalyzer3 Schleich, které měří odpor až do 1 TΩ a testovací napětí od 250 V do 6 kV.

Jak připravit motor po dlouhodobém skladování před měřením?

Motor je nutné vysušit a zkontrolovat jeho izolaci, provést kontrolní měření izolačního odporu před uvedením do provozu.

Co je rázový test a k čemu slouží?

Rázový test generuje rázovou vlnu do 3 kV k detekci poruch jako mezizávitové zkraty, které nejsou zachytitelné běžným měřením izolačního odporu.

Jak interpretovat nízký izolační odpor motoru?

Nízký izolační odpor, zejména pod 1 MΩ, může signalizovat vlhkost, kontaminaci nebo poškození izolace vinutí motoru.

Jaké jsou doporučené normy pro měření izolačního odporu asynchronních motorů?

Nejčastěji se používá norma ČSN EN 60034-27, která stanovuje postupy a hodnoty pro měření izolačního odporu u elektromotorů.

Jak připravit měřicí přístroj před samotným měřením izolačního odporu?

Přístroj je třeba kalibrovat a nastavit testovací napětí obvykle na 500 V pro motory do 1 kV, což zajistí správné a srovnatelné výsledky.

Jaký vliv má vlhkost na výsledky měření izolačního odporu?

Vlhkost může výrazně snížit izolační odpor, proto by měření mělo být prováděno při relativní vlhkosti pod 60 % a motor by měl být suchý.

Jak postupovat při měření izolačního odporu vinutí motoru krok za krokem?

Nejdříve odpojte motor od sítě, poté připojte měřicí přístroj mezi vinutí a kostru, aplikujte testovací napětí po dobu 1 minuty a zaznamenejte hodnotu odporu.

Jaké jsou hlavní příčiny poklesu izolačního odporu u asynchronních motorů?

Mezi hlavní příčiny patří vlhkost, znečištění, stárnutí izolace a mechanické poškození vinutí, které mohou snižovat izolační odpor pod bezpečné limity.
