Voltmetr: měření napětí, vzhled a interpretace hodnot

Voltmetr je základní měřicí přístroj, který určuje elektrické napětí v obvodech. Jeho podoba se liší podle typu – od jednoduchých analogových ručičkových modelů po přesné digitální voltmetry. Správné zapojení a interpretace naměřených hodnot jsou klíčové pro bezpečnou a efektivní práci s elektrickými zařízeními.

Co měří voltmetr a jaký je princip jeho fungování

Voltmetr měří elektrické napětí mezi dvěma body v elektrickém obvodu a jeho hodnotu vyjadřuje v jednotkách Volt (V). Základním principem měření je určení rozdílu elektrického potenciálu, který je příčinou toku elektrického proudu. Voltmetry se dělí na analogové a digitální, přičemž každý typ využívá odlišný způsob zobrazení a zpracování naměřených hodnot.

Co přesně voltmetr měří?

Voltmetr co měří, je elektrické napětí, tedy rozdíl elektrického potenciálu mezi dvěma místy v obvodu. Tento rozdíl určuje, jak silně je tlačen elektrický proud, a proto je klíčovým parametrem pro analýzu funkce elektrických zařízení. Jednotka napětí je Volt (V), což odpovídá práci jednoho joulu na jednotku elektrického náboje.

Princip fungování analogového voltmetru

Analogový voltmetr funguje na principu galvanometru, který obsahuje cívku umístěnou v magnetickém poli. Při průchodu proudu se cívka otáčí a posouvá ručičku na stupnici, která ukazuje velikost napětí. Ručička se odchyluje úměrně velikosti měřeného elektrického napětí, přičemž přesnost závisí na konstrukci přístroje.

Princip fungování digitálního voltmetru

Digitální voltmetr převádí analogovou hodnotu napětí na digitální signál pomocí ADC převodníku (analogově-digitálního převodníku). Tento proces zahrnuje vzorkování signálu, které umožňuje zobrazení naměřených hodnot na LCD displeji s přesností obvykle mezi ±0,5 a 2 %. Digitální voltmetr usnadňuje interpretaci výsledků a nabízí lepší přesnost než analogový typ.

Definice: Voltmetr je měřicí přístroj určený k měření elektrického napětí v obvodu, jehož hodnota se uvádí ve voltech (V).

• Voltmetr zapojení musí být vždy paralelní k měřenému prvku obvodu.
• Voltmetr digitální i analogový jsou běžně používané v měření elektrických a elektronických zařízení.
• Voltmetr do auta slouží k monitorování napětí autobaterie.
• Při měření napětí s voltmetrem je třeba dbát na správné zapojení, aby se předešlo poškození přístroje.

Jak vypadá voltmetr: analogový vs digitální

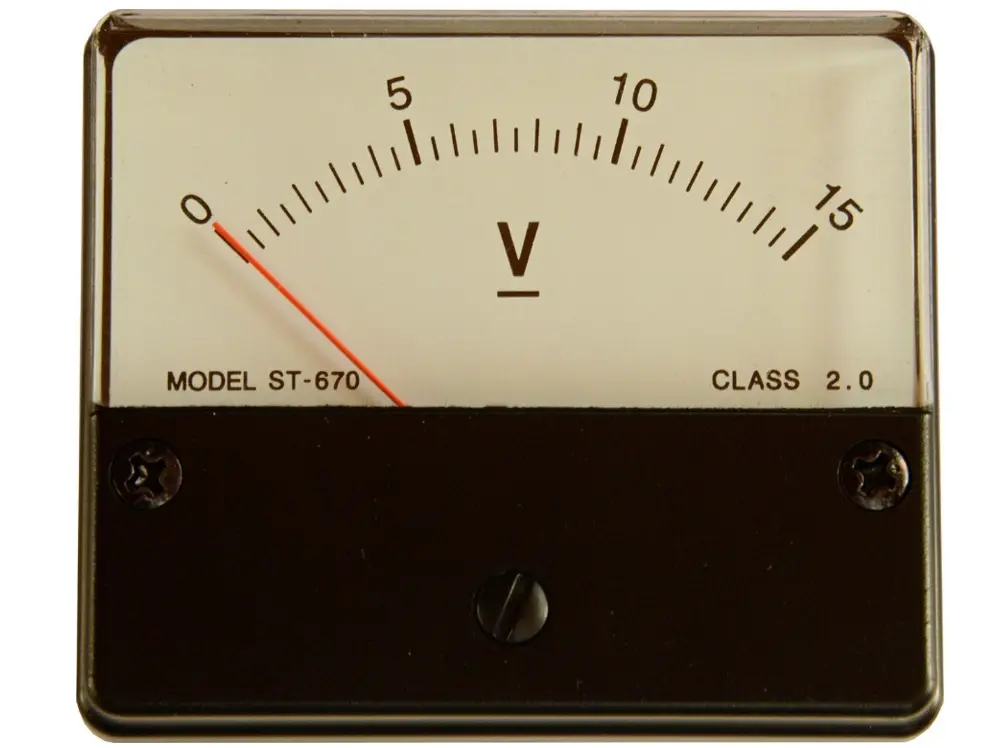

Voltmetr se v běžném použití vyskytuje ve dvou základních typech – analogovém a digitálním. Analogový voltmetr se vyznačuje mechanickou konstrukcí s ručičkou, která se pohybuje po stupnici s označením napětí. Typické rozměry tohoto přístroje jsou kolem 15 × 7 × 3 cm, což umožňuje pohodlné držení i přenášení. Měřicí sondy jsou připojeny k přístroji kabely a slouží k zasunutí do elektrického obvodu, kde se napětí měří. Ručička ukazuje aktuální hodnotu napětí v reálném čase, což umožňuje sledovat i plynulé změny.

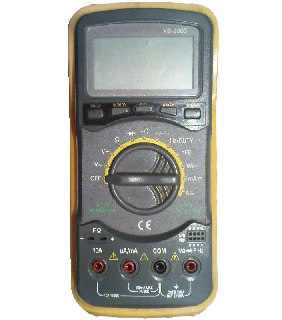

Digitální voltmetr oproti tomu používá LCD displej, který zobrazuje přesnou číselnou hodnotu napětí, často s desetinnými místy. Tento typ voltmetru má elektronické ovládání a díky tomu nabízí větší přesnost a pohodlí při odečtu hodnot. Rozměry digitálních voltmetrů jsou podobné analogovým, přičemž měřicí sondy fungují stejným způsobem – připojují se k obvodu.

Digitální voltmetr vs analogový voltmetr – rozdíly

Hlavním rozdílem mezi nimi je způsob zobrazení naměřených hodnot – analogový voltmetr ukazuje napětí pomocí ručičky a stupnice, digitální zobrazuje hodnoty na displeji. Digitální měření bývá přesnější a vhodnější pro detailní analýzy, zatímco analogový voltmetr lépe znázorňuje průběh změn v čase. Pro použití v automobilu i domácích obvodech se volí podle požadavků na přesnost a přehlednost odečtu.

Podle informací z Wikipedia: Voltmetr představují oba typy základní nástroje pro měření elektrického napětí v obvodu a vybírají se podle konkrétní potřeby.

Jaké hodnoty ukazuje voltmetr a jak je interpretovat

Voltmetr zobrazuje hodnotu napětí v elektrickém obvodu, kterou měří mezi dvěma body. U analogového voltmetru se hodnota odečítá podle pozice ručičky na stupnici, přičemž je třeba správně zvolit měřicí rozsah, aby ručička nevybočovala mimo škálu. Digitální voltmetr ukazuje přímo číselnou hodnotu napětí na displeji, což usnadňuje přesné odečtení výsledku. Přesnost měření voltmetru ovlivňuje spolehlivost výsledku a u běžných přístrojů se pohybuje mezi ±0,5 % až ±2 % hodnoty.

Typický rozsah měření voltmetrů se pohybuje od 0,1 V až do 1000 V, což pokrývá většinu běžných aplikací v domácnostech i průmyslu, například měření napětí baterií nebo elektrických rozvodů. Při zapojení voltmetru do obvodu je nutné připojit jej paralelně, aby nedocházelo k zásadnímu ovlivnění měřeného napětí. Voltmetr do auta obvykle pracuje v rozsahu 12 V až 24 V a často je digitální pro snadné a rychlé odečtení stavu baterie.

Voltmetr co ukazuje a jak interpretovat naměřené hodnoty

Při interpretaci hodnot z analogového voltmetru je třeba sledovat kalibrační značky na stupnici a zohlednit nastavený měřicí rozsah. Například ručička na hodnotě 5 při rozsahu 0-10 V znamená 5 V, ale při rozsahu 0-100 V už jde o 50 V. Digitální voltmetr zobrazuje výsledky přímo v jednotkách voltů (V) a často nabízí i indikaci polarity. Přesnost měření je klíčová například při diagnostice elektronických zařízení, kde i malé odchylky mohou ovlivnit funkci.

Tip: Při použití analogového voltmetru dbejte na správné nastavení rozsahu, aby ručička nevybočovala mimo škálu, což je častá chyba ovlivňující přesnost. Digitální voltmetr je vhodnější pro rychlé a přesné odečty, zejména v domácím prostředí nebo při diagnostice automobilové elektriky.

Jak správně zapojit voltmetr do elektrického obvodu

Voltmetr se do elektrického obvodu zapojuje paralelně, aby přesně změřil elektrické napětí mezi dvěma body bez zatížení zdroje. Pro správné připojení měřicích sond je nutné dodržet barevné značení – červený vodič zapojte do vstupu označeného písmenem V, černý vodič do svorky COM (common). Toto rozlišení minimalizuje riziko chybného zapojení, které by mohlo poškodit přístroj nebo ovlivnit měření.

Při měření napětí je třeba rozlišovat typ napětí: stejnosměrné (DC) se měří v režimu V – nebo VDC, střídavé (AC) v režimu V~ nebo VAC. Digitální voltmetry obvykle umožňují přepínání těchto režimů, což zajišťuje přesné zobrazení hodnot podle charakteru zdroje napětí. Stejnosměrné napětí se často kontroluje u baterií, akumulátorů či elektronických zařízení, zatímco střídavé napětí se vyskytuje v domácí elektroinstalaci nebo na výstupu transformátorů.

Jak zapojit voltmetr správně do obvodu

Při paralelním zapojení voltmetru dodržte tento postup:

• Připojte černou sondu do zemnícího nebo referenčního bodu obvodu (COM).
• Červenou sondu zapojte na měřený bod, kde chcete odečíst napětí (V).
• Nastavte voltmetr na odpovídající měřicí režim – VDC pro stejnosměrné napětí, VAC pro střídavé.
• Zkontrolujte, že měřené napětí nepřesahuje maximální rozsah přístroje (např. 600 V u běžných digitálních voltmetrů).
• Nepřipojujte voltmetr sériově, protože to může způsobit poškození přístroje i obvodu.

Tip: Digitální voltmetry určené pro automobilovou diagnostiku často disponují automatickým výběrem rozsahu a detekcí typu napětí, což zjednodušuje měření. Přesto doporučuji vždy před započetím měření ověřit správné nastavení režimu a správné připojení sond, aby se předešlo nepřesnostem nebo bezpečnostním rizikům.

Častá chyba: Připojení voltmetru sériově místo paralelně vede k přetížení přístroje a může poškodit měřený obvod. Voltmetr je určen výhradně pro paralelní zapojení, protože má vysoký vstupní odpor (digitální přístroje obvykle 1-10 MΩ), který minimalizuje proudový odběr.

Infografika: Schéma zapojení voltmetru zobrazuje paralelní připojení s barevně označenými sondami a správným výběrem měřícího režimu, což je nezbytný základ pro bezpečné a přesné měření napětí v elektrickém obvodu.

Typy voltmetrů a jejich specifika v praxi

Voltmetry se dělí na analogové, digitální a multimetry, přičemž každý typ má specifické vlastnosti a použití v praxi. Analogový voltmetr zobrazuje napětí pomocí ručičky na stupnici, což umožňuje okamžitou vizuální odezvu na změny napětí v rozsahu obvykle od 0 do 600 V. Tento typ má vstupní odpor kolem 100 kΩ, což může ovlivnit citlivá měření v obvodech s nízkým napětím nebo vysokou impedancí. Přesnost analogových voltmetrů se pohybuje mezi ±1 % a ±2 % měřené hodnoty, což je vhodné pro základní orientační měření, nikoliv pro přesné diagnostické účely.

Digitální voltmetr zobrazuje hodnotu napětí přímo na LCD displeji s přesností typicky ±0,5 % a rozlišením až na tři desetinná místa, například 12,345 V. Vstupní odpor digitálních voltmetrů dosahuje 1-10 MΩ, což minimalizuje vliv na měřený obvod. Rozsahy měření digitálních voltmetrů zahrnují hodnoty od 200 mV až do 1000 V, což je ideální pro širokou škálu aplikací od elektroniky po automobilovou diagnostiku. Digitální přístroje často disponují funkcemi jako automatický výběr rozsahu, indikace polarity, zobrazení maximálních a minimálních hodnot či tlačítko hold pro zamknutí naměřené hodnoty.

Multimetry kombinují voltmetr s dalšími měřicími funkcemi, například ampérmetrem, ohmmetrem nebo teploměrem. Jsou vhodné pro komplexní diagnostiku elektrických obvodů v domácnostech i průmyslu. Typické rozměry přenosných multimetrů jsou kolem 15 cm × 7 cm × 3 cm, což zajišťuje snadnou manipulaci. Ovládání multimetrů může být pro začátečníky složitější, proto doporučuji před použitím prostudovat návod k obsluze a základní principy měření.

Speciální kategorií jsou voltmetry určené pro automobilovou diagnostiku. Tyto přístroje měří napětí baterie a elektrických systémů vozidla v rozsahu od 200 mV do 1000 V s přesností ±1 %. Klidové napětí olověné autobaterie by mělo být mezi 12,2 a 12,8 V, při startu nesmí klesnout pod 10 V a nabíjecí napětí motoru by mělo být v rozmezí 13,8 až 14,6 V. Digitální voltmetry do auta mají vysoký vstupní odpor (1-10 MΩ) a jsou konstruovány tak, aby odolaly vibracím a teplotním výkyvům. Levné modely za přibližně 45 Kč dokážou spolehlivě posoudit stav dobíjecí soustavy a baterie s výsledky blízkými profesionálním přístrojům.

Tip: Častou chybou při měření je nesprávné paralelní zapojení voltmetru nebo obrácení polarity, což může vést k poškození přístroje nebo nepřesným výsledkům. Vždy připojujte červený vodič do vstupu označeného „V“ a černý do „COM“, a u stejnosměrného napětí dodržujte správnou polaritu.

Voltmetry se hodí pro domácí použití zejména digitální modely a multimetry s voltmetrem, protože nabízejí vysokou přesnost, jednoduchý odečet a univerzálnost. Analogové voltmetry jsou vhodné spíše pro průmyslové aplikace nebo rychlé orientační měření, kde není potřeba vysoká přesnost. Pro měření citlivých signálů s vysokou impedancí doporučuji digitální voltmetry s vysokým vstupním odporem, protože analogové přístroje mohou výsledky zkreslit.

Při zapojení voltmetru do elektrického obvodu je nezbytné připojit přístroj paralelně k měřenému prvku, aby nedošlo ke změně napětí v obvodu. Správné zapojení a volba rozsahu měření zajistí spolehlivé a přesné výsledky.

Přesnost, rozsahy měření a vstupní impedance voltmetrů

Voltmetr slouží k měření elektrického napětí v různých typech obvodů a jeho přesnost a rozsah měření významně ovlivňují spolehlivost výsledků. Běžné rozsahy voltmetrů se pohybují od 0,1 V do 1000 V, což pokrývá potřeby domácích i průmyslových aplikací. Přesnost digitálních voltmetrů typicky dosahuje hodnot mezi ±0,5 % a ±2 %, přičemž vyšší přesnost je klíčová například při měření nízkých napětí či v citlivých měřicích přístrojích.

Vstupní impedance voltmetru je zásadním parametrem, který ovlivňuje, jak moc měření zasahuje do sledovaného obvodu. Digitální voltmetry mají obvykle vstupní odpor v rozmezí 1 až 10 MΩ, což minimalizuje proud protékající měřicím přístrojem a snižuje chyby měření. Nízká vstupní impedance naopak způsobuje výraznější zatížení obvodu, což vede k nepřesným výsledkům a deformaci měřeného signálu.

Tipy na měření napětí pomocí voltmetru

Pro správné měření napětí je nutné voltmetr zapojit paralelně k měřenému prvku v obvodu, aby nedocházelo k výraznému ovlivnění hodnot. Vysoká vstupní impedance digitálního voltmetru umožňuje minimální zásah do obvodu, což je zvláště důležité při měření v citlivých elektrických systémech nebo při použití voltmetru do auta. Naopak při použití voltmetru s nízkou impedancí může docházet k chybám měření a zkreslení výsledků.

Odborná rada: Při měření napětí v obvodech s nízkým napětím či vysokou citlivostí volte voltmetr s co nejvyšší vstupní impedancí, abyste předešli chybám měření. Naopak pro hrubé orientační měření v málo citlivých obvodech lze použít i přístroje s nižší impedancí.

Voltmetr popis a použití proto vždy zahrnuje nejen volbu vhodného rozsahu a přesnosti, ale také správné zapojení a respektování parametrů vstupní impedance, které zásadně ovlivňují kvalitu měření.

Bezpečnostní zásady a kalibrace voltmetrů

Při měření napětí, zejména pokud překračuje 50 V střídavých nebo 120 V stejnosměrných, je nezbytné dodržovat přísná bezpečnostní pravidla. Voltmetr se připojuje paralelně k měřenému obvodu, přičemž je třeba používat vhodné měřicí sondy s izolací odpovídající danému napětí. Nesprávné zapojení voltmetru nebo poškozené sondy mohou způsobit úraz elektrickým proudem. Bezpečnost práce chrání uživatele před těmito riziky a proto je vhodné si před každým měřením zkontrolovat stav přístroje i sond.

Kalibrace voltmetru je klíčová pro přesnost měření a měla by být prováděna pravidelně podle platných norem ČSN nebo mezinárodních standardů IEC. Přesné voltmetry, včetně digitálních i analogových typů, umožní správně interpretovat naměřené hodnoty a vyhnout se chybám v obvodu. Domácí kalibrace je možná jen omezeně, vyžaduje kalibrační zdroj s referenčním napětím a odborné znalosti, proto je lepší svěřit ji specializovanému servisu.

Tipy na měření napětí pomocí voltmetru

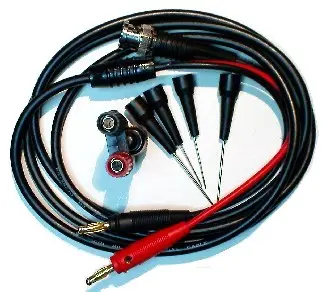

• Používejte měřicí sondy s odpovídajícím izolačním krytím
• Před měřením ověřte stav přístroje a správné zapojení v obvodu
• Kalibrujte voltmetr minimálně jednou ročně nebo při podezření na nepřesnost
• V případě měření v automobilu volte voltmetr s odpovídající značkou a rozsahem měření

Tip: Kalibrace voltmetru zajistí přesnost a spolehlivost měření, čímž předcházíte nesprávným závěrům o stavu elektrického obvodu.

Praktické příklady použití voltmetru v automobilové diagnostice

Voltmetr do auta slouží k přesnému měření napětí autobaterie a nabíjecího systému. Při diagnostice vozidla je klíčové správné zapojení voltmetru do obvodu, aby bylo možné spolehlivě vyhodnotit stav baterie a alternátoru. Voltmetr měří napětí autobaterie v různých stavech motoru a pomáhá tak určit, zda je baterie dostatečně nabitá nebo zda alternátor správně dobíjí.

Napětí baterie v klidu by mělo být mezi 12,2 a 12,8 V. Při startu motoru voltmetr obvykle ukazuje pokles napětí minimálně na 10 V, což je normální jev způsobený zvýšenou zátěží. Po spuštění motoru a při správné funkci alternátoru se napětí zvyšuje na nabíjecí napětí v rozmezí 13,8 až 14,6 V. Tento rozsah je důležitý pro udržení baterie v dobrém stavu a efektivní dobíjení.

Voltmetry do auta mají typické rozsahy měření od 200 mV až do 1000 V, přičemž vstupní impedance se pohybuje v rozmezí 1 až 10 MΩ. Vyšší impedance zajišťuje minimální zásah do měřeného obvodu a přesnější výsledky. Digitální voltmetr se v automobilové diagnostice osvědčuje díky rychlému a přesnému odečtu naměřených hodnot.

• Měření napětí baterie v klidovém stavu: 12,2-12,8 V
• Měření napětí při startu: nejméně 10 V
• Nabíjecí napětí alternátoru: 13,8-14,6 V
• Vstupní impedance voltmetru: 1-10 MΩ
• Rozsah měření: 200 mV až 1000 V

Jak se používá voltmetr v elektrickém obvodu

Voltmetr se zapojuje paralelně k měřenému zdroji napětí, tedy přímo na svorky autobaterie nebo výstup alternátoru. Správné voltmetr zapojení je nezbytné pro přesné měření a minimalizaci vlivu na elektrický obvod vozidla.

Tip: Při měření napětí baterie a dobíjení baterie dbejte na čistotu kontaktů a pevné připojení měřicích kabelů, aby nedocházelo k falešným výsledkům. Častou chybou je měřit při špatném kontaktu, což vede k nesprávnému vyhodnocení stavu baterie.

Údržba a skladování voltmetrů pro dlouhou životnost

Údržba voltmetru je nezbytná pro zachování přesnosti měření a prodloužení životnosti přístroje. Správné skladování chrání citlivé elektronické součástky před vlhkostí nad 60 % relativní vlhkosti a prachem, které mohou způsobit oxidaci kontaktů nebo zkratování v obvodu. Digitální i analogové voltmetry vyžadují pravidelnou kontrolu funkčnosti, zejména stav měřicích kabelů a konektorů, aby nedocházelo k chybám při zapojení do elektrického obvodu.

• Skladujte voltmetr v suchém prostředí s teplotou mezi 10 až 30 °C, mimo přímé sluneční záření a zdroje vlhkosti, čímž zabráníte korozi kovových kontaktů a degradaci elektroniky.
• Chraňte přístroj před prachem a nečistotami uložením do uzavíratelného pouzdra nebo krabičky s prachotěsnou ochranou, která snižuje riziko vniknutí mikročástic do měřicích prvků.
• Pravidelně kontrolujte měřicí kabely a konektory na praskliny, oxidaci nebo uvolnění, protože poškozené vodiče mohou způsobit nesprávné hodnoty nebo zkrat.
• Před každým měřením ověřte kalibraci voltmetru, zejména u digitálních modelů, které mohou vykazovat odchylky přesnosti až ±0,5 % měřené hodnoty po delší době používání.
• Nepoužívejte voltmetr v prostředí s teplotními výkyvy většími než 15 °C za hodinu, protože prudké změny teploty mohou ovlivnit citlivost a stabilitu měření.
• Vyvarujte se vystavení přístroje přímému kontaktu s vodou nebo chemickými rozpouštědly, které mohou poškodit izolaci a elektroniku.

Tip: Častou chybou je skladování voltmetru v nevětraných prostorách s vysokou vlhkostí, což vede k rychlejší korozi kontaktů a snížení přesnosti měření. Pro domácí použití se hodí digitální voltmetr s krytím IP40 a vstupním odporem minimálně 1 MΩ, zatímco pro průmyslové prostředí doporučuji modely s vyšší prachotěsností a vlhkostní odolností.

Pečlivá údržba a správné skladování voltmetru zajistí spolehlivé měření napětí v elektrických obvodech, a to jak při běžných domácích kontrolách, tak při složitějších aplikacích, například v automobilové diagnostice nebo podle schématu zapojení ampérmetru a voltmetru.

Časté dotazy a tipy pro uživatele voltmetrů

Otázka: Co měří voltmetr a v jaké jednotce?

Voltmetr měří elektrické napětí v obvodu, přičemž výsledná hodnota se udává ve voltech (V), což je základní jednotka elektrického napětí.

Otázka: Jaký je princip fungování digitálního voltmetru?

Digitální voltmetr převádí analogové napětí na digitální hodnotu pomocí ADC převodníku, což umožňuje rychlé a přesné měření s přehledným číselným zobrazením.

Otázka: Jak správně zapojit voltmetr do obvodu?

Voltmetr se zapojuje paralelně k měřenému prvku, přičemž červená sonda jde do vstupu označeného V a černá do COM; pro stejnosměrné napětí se nastaví režim VDC, pro střídavé VAC.

Otázka: Jaké hodnoty ukazuje analogový voltmetr?

Analogový voltmetr zobrazuje napětí ručičkou na stupnici, obvykle s rozsahem 0-600 V a přesností kolem ±1-2 %.

Otázka: Jak přesný je digitální voltmetr?

Digitální voltmetr má přesnost měření typicky ±0,5-1,5 % a zobrazí hodnoty s přesností na dvě až tři desetinná místa, což je vhodné pro detailní diagnostiku.

Otázka: Jaké jsou typické rozsahy měření voltmetrů?

Voltmetry měří napětí od 0,1 V do 1000 V, včetně rozsahů používaných při měření napětí v automobilové diagnostice, kde se běžně měří od 200 mV do 1000 V.

Otázka: Co znamená vstupní impedance voltmetru?

Vstupní impedance, která u digitálních voltmetrů dosahuje 1-10 MΩ, minimalizuje proud odebíraný z měřeného obvodu a tím snižuje chyby měření.

Otázka: Jaké bezpečnostní zásady platí při měření napětí voltmetrem?

Při měření napětí nad 50 V AC nebo 120 V DC je nutné dodržovat bezpečnostní pravidla, používat vhodné ochranné pomůcky a správně zapojit měřicí sondy, aby nedošlo k úrazu.

Otázka: Jak se kalibruje voltmetr?

Kalibrace voltmetru probíhá podle norem ČSN nebo IEC a zajišťuje správnost měření; kalibrace by měla být prováděna pravidelně, zejména u profesionálních zařízení.

Otázka: Jaké jsou správné hodnoty napětí autobaterie?

Klidové napětí autobaterie se pohybuje mezi 12,2 a 12,8 V, při startu nesmí klesnout pod 10 V a nabíjecí napětí motoru by mělo být 13,8-14,6 V.

Otázka: Jaký je rozdíl mezi analogovým a digitálním voltmetrem?

Analogový voltmetr ukazuje napětí ručičkou na stupnici, digitální voltmetr zobrazuje přesné číselné hodnoty a nabízí funkce jako automatický rozsah a lepší citlivost.

Otázka: Proč je důležitý vysoký vstupní odpor voltmetru?

Vysoký vstupní odpor zabraňuje zatížení měřeného obvodu, což minimalizuje chyby a zajišťuje přesnější odečet měřených hodnot.

Otázka: Jak se odečítá hodnota z analogového voltmetru?

Hodnota se odečítá podle polohy ručičky vůči stupnici, například poloha mezi 7 a 8 V znamená přibližně 7,5 V.

Otázka: Může voltmetr měřit i proud?

Voltmetr měří pouze napětí, pro měření elektrického proudu slouží ampérmetr nebo multimetr v režimu ampérmetru.

Otázka: Jaké chyby vznikají při měření voltmetrem?

Chyby měření vznikají špatným zapojením do obvodu, nízkou vstupní impedancí, elektromagnetickým rušením nebo nesprávným nastavením rozsahu měření.

Tipy na měření napětí pomocí voltmetru

Pro přesné měření napětí doporučuji používat digitální voltmetr s vysokou vstupní impedancí a správně zvolit měřicí rozsah. Při měření v automobilu volte voltmetr do auta s odpovídajícím rozsahem a dbejte na bezpečnost práce, zejména při zapojení do elektrického obvodu vozidla.
