Jak vybrat jistič podle průřezu kabelu a nastavit hodnotu
Správný výběr jističe podle průřezu kabelu je klíčový pro bezpečnost i spolehlivost elektroinstalace. Hodnota jističe musí odpovídat maximální proudové zátěži a typu vedení, aby nedošlo k přetížení nebo zbytečnému vybavení jističe.
📋 Shrnutí v bodech
- Průřez kabelu se udává v mm², běžné hodnoty jsou 1,5 mm², 2,5 mm², 4 mm² a více.
- Kabel 2,5 mm² se často jiští jističem 16 A s charakteristikou B pro zásuvkové obvody.
- Jistič se nastavuje tak, aby jeho proudová hodnota nepřekročila dovolený proud kabelu, například 2,5 mm² kabel snese až 21 A při PVC izolaci.
- Charakteristiky jističů B, C a D určují rychlost vypnutí, B je vhodná pro domácí osvětlení a zásuvky.
- Pravidelná revize jističů by se měla provádět asi jednou za 5 let, aby byla zajištěna bezpečnost elektroinstalace.

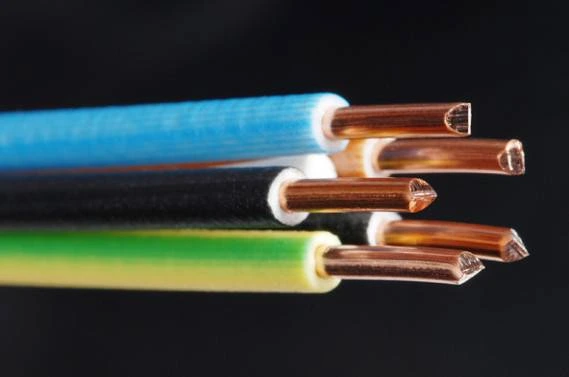

Jak zjistit průřez kabelu a proč je důležitý
Průřez kabelu určuje maximální proud, který může vodič bezpečně přenášet, a je proto klíčový pro správný výběr jističe i nastavení jeho hodnoty. Typické průřezy kabelů v domácí elektroinstalaci jsou 1,5 mm² pro světla, 2,5 mm² pro zásuvky a 4 mm² a více pro silnější okruhy. Měděné vodiče mají lepší vodivost než vodiče z hliníku nebo CCA (Copper Clad Aluminium), což umožňuje bezpečný přenos vyšších proudů při stejném průřezu.
Délka kabelu se počítá jako obousměrná vzdálenost mezi jističem a spotřebičem, protože proud putuje tam i zpět. U třífázového proudu se délka násobí faktorem 1,732 (odvozeným z kořene ze tří), což zohledňuje specifika rozvodu a úbytky v síti.
- Průřez kabelu ovlivňuje, jaký jistič lze bezpečně použít, například pro průřez 2,5 mm² je běžný jistič 16A.
- Měděný vodič umožňuje volit jistič s vyšším proudem než CCA, protože má lepší vodivost.
- Správná délka kabelu je nutná pro přesný výpočet úbytku napětí a volbu jističe.
- Třífázový proud vyžaduje speciální výpočet průřezu i nastavení jističe.
Jak spočítat hodnotu jističe pro určitý průřez kabelu
Pro správný výběr jističe je nutné znát průřez kabelu a předpokládaný příkon spotřebiče. Výpočet jističe podle průřezu kabelu a spotřebiče zajistí, že jistič ochrání kabel před přetížením a zároveň nevyhodí zbytečně často.
Jak spočítat hodnotu jističe podle průřezu kabelu a příkonu spotřebiče
Správný výběr jističe začíná přesným výpočtem proudu, který bude kabelem procházet. Tento proud závisí na výkonu spotřebiče a napětí sítě. Dále je nutné zohlednit účinnost spotřebiče a přidat bezpečnostní rezervu, aby instalace fungovala spolehlivě a bezpečně. Nakonec se volí jistič a průřez kabelu tak, aby odpovídaly vypočítané hodnotě proudu a technickým normám.
Jak vypočítat proud pro jistič podle příkonu spotřebiče
Pro výpočet proudu I použijte vzorec I = P / U, kde P je výkon spotřebiče ve wattech a U je napětí v síti. V jednofázové síti se počítá s napětím 230 V, u třífázové sítě je to 400 V s koeficientem √3, tedy I = P / (U × √3). Tento výpočet poskytuje základní hodnotu proudu, kterou jistič musí zvládnout bez vypnutí. Výpočet je nezbytný pro výběr jističe podle průřezu kabelu a příkonu spotřebiče.
Jak zohlednit účinnost a rezervu při výběru jističe
Účinnost (cos φ) spotřebiče bývá obvykle mezi 0,8 a 0,9, což znamená, že skutečný proud je vyšší než jednoduchý výpočet podle výkonu. Proto se doporučuje přidat rezervu 20 % na jistič, aby se zabránilo jeho častému vypínání a zvýšila se bezpečnost instalace. Tato rezerva chrání kabely i jistič před přetížením v době náběhu spotřebiče nebo krátkodobých špiček.
Jaký průřez kabelu je vhodný pro 16A jistič?
Pro jistič o hodnotě 16 A se obvykle používá měděný kabel s průřezem 1,5 až 2,5 mm². Volba přesné hodnoty závisí na délce kabelu a druhu izolace, protože delší kabely vyžadují větší průřez kvůli poklesu napětí a tepelné zátěži. Tento průřez zajistí bezpečný proudový průchod bez přehřívání a minimalizuje riziko poškození kabelu nebo instalace.
- Určete příkon spotřebiče – zjistěte jeho výkon ve wattech.
- Vypočítejte proud – použijte vzorec I = P / U, zohledněte jednofázové nebo třífázové napětí.
- Vypočítejte rezervu – přidejte 20 % navíc k vypočtenému proudu kvůli účinnosti a bezpečnosti.
- Zvolte vhodný průřez kabelu – podle vypočtené hodnoty proudu a délky kabelu.
- Vyberte jistič – nastavte hodnotu jističe podle průřezu kabelu a vypočteného proudu.
Tip: Častou chybou je výběr jističe pouze podle příkonu bez započtení rezervy a účinnosti, což může vést k předčasnému vypínání nebo přehřívání kabelu. Výběr jističe podle průřezu kabelu je zásadní pro bezpečný provoz.
Pro koho se to hodí: Tento výpočet je vhodný pro domácí i menší průmyslové instalace, kde je potřeba přesně dimenzovat jističe a kabely podle konkrétních spotřebičů. Nevhodný je pro velmi složité či rozsáhlé instalace, kde je nezbytná konzultace s elektroinženýrem.

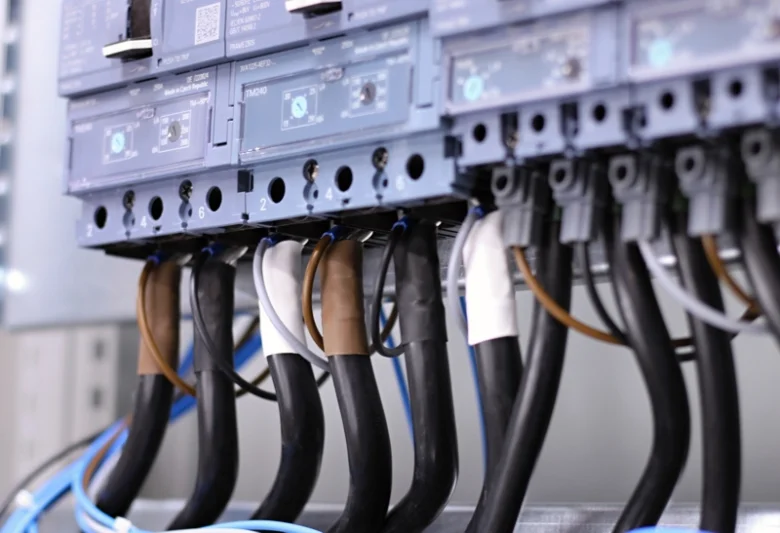

Typy jističů a vhodné charakteristiky podle průřezu kabelu a spotřebiče
Výběr správného jističe podle průřezu kabelu a charakteristiky je klíčový pro bezpečný provoz elektrické instalace. Jistič musí odpovídat nejen proudové zatížitelnosti kabelu, ale také typu připojených spotřebičů a jejich rozběhovým proudům.
Typy jističů a jejich charakteristiky B, C a D
Jističe s charakteristikou B vypínají při 3 až 5,5 násobku svého jmenovitého proudu. Jsou vhodné pro domácí instalace, zejména pro osvětlení a zásuvky, kde rozběhový proud spotřebičů obvykle nepřesahuje tuto mez. Charakteristika C umožňuje vypnutí při 5,5 až 10 násobku jmenovitého proudu, což je ideální pro spotřebiče s vyšším rozběhovým proudem, například pro domácí motory nebo klimatizace. Charakteristika D vypíná až při 10 až 20 násobku proudu a používá se u zařízení s velmi vysokými rozběhovými proudy, jako jsou velké elektromotory nebo průmyslové stroje.
| Charakteristika | Vypínací proud (násobek jmenovitého) | Vhodné použití |
|---|---|---|
| B | 3-5,5 | Domácí osvětlení, zásuvky |
| C | 5,5-10 | Spotřebiče s vyšším rozběhem |
| D | 10-20 | Těžké stroje a průmyslové motory |
Jak vybrat charakteristiku jističe podle typu spotřebiče
Pro domácí osvětlení a zásuvky se doporučuje jistič s charakteristikou B, protože tyto obvody nevyžadují vysokou toleranci k rozběhovým proudům. Spotřebiče, které mají vyšší rozběhový proud, jako jsou například čerpadla, klimatizace nebo motorové zařízení, potřebují jistič s charakteristikou C nebo D. Tento výběr zabraňuje nežádoucímu vypínání jističe při normálním startu spotřebiče, zároveň ale zajišťuje ochranu před přetížením a zkraty.
Doporučení pro výběr jističe podle průřezu kabelu a charakteristiky
Při výběru jističe je nutné vždy zohlednit průřez kabelu, protože kabel s menším průřezem unese nižší proudovou zátěž. Například pro kabel s průřezem 2,5 mm² je často vhodný jistič do 20 A, což odpovídá běžným zásuvkovým obvodům. Nesprávná kombinace může způsobit přehřátí kabelu nebo naopak časté vypínání jističe. Pro výpočet jističe podle průřezu kabelu a spotřebiče lze využít výpočet jističe kalkulačku, která pomůže určit optimální hodnotu. V domácí instalaci je běžné použít hlavní jistič 3x32A, zatímco pro osvětlení a zásuvky se volí nižší hodnoty, například 10 A nebo 16 A.
Tip: Častou chybou je volba jističe s příliš vysokou hodnotou vůči průřezu kabelu, což může vést k poškození kabelu při přetížení. Proto je důležité vždy kontrolovat, zda hodnota jističe odpovídá technickým parametrům vodiče.
Pro koho se to hodí: tento návod je vhodný pro běžné domácí a lehké komerční instalace. Není určen pro průmyslové nebo speciální elektrické instalace, kde platí odlišná pravidla a normy.

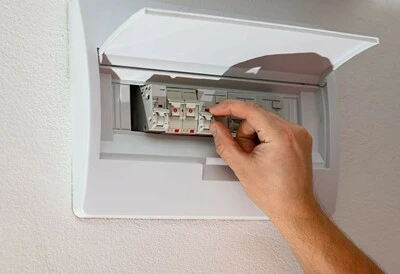

Jak nastavit správnou hodnotu jističe podle kabelu a provozních podmínek
Při výběru jističe je nutné zohlednit dovolený proud kabelu a provozní podmínky, jako je délka kabelu, teplota okolí a úbytek napětí. Následující podsekce vysvětlují klíčové faktory a výpočty potřebné pro správné nastavení hodnoty jističe.
Vliv délky kabelu na výběr jističe
Délka kabelu se měří obousměrně, tedy od zdroje k zařízení a zpět, což znamená, že například kabel dlouhý 20 metrů má efektivní délku 40 metrů. Tento prodloužený úsek zvyšuje celkový odpor vodiče, čímž snižuje dovolený proud kabelu. U třífázových systémů se používá korekční faktor 1,732 (odmocnina ze tří), který upravuje výpočet proudové zatížitelnosti. Delší kabely proto vyžadují nižší hodnotu jističe, aby nedošlo k přehřátí vodiče a zkratu. Přesný výpočet dovoleného proudu je nezbytný pro bezpečný provoz a ochranu kabelu.
Výpočet úbytku napětí v kabelu
Úbytek napětí by neměl překročit 2 % u kritických spotřebičů, například u počítačů nebo citlivé elektroniky, a 4 % u běžných spotřebičů. Výpočet úbytku napětí se provádí podle vzorce:
U = (2 × L × I × R) / 1000
kde U je úbytek napětí v voltech, L je délka kabelu v metrech (měřená obousměrně), I je proud v ampérech a R je odpor vodiče v ohmech na kilometr. Pro výpočet odporu se použije průřez kabelu a materiál (například měď). Výpočet jističe kalkulačka často zahrnuje tyto parametry, aby bylo možné zvolit jistič s hodnotou odpovídající reálnému provozu. Správný výběr jističe podle průřezu kabelu a úbytku napětí zajišťuje bezpečnost a stabilitu elektroinstalace.
Vliv teploty a uložení kabelu
Vyšší teplota okolí snižuje dovolený proud kabelu, protože zhoršuje chlazení vodiče a zvyšuje riziko přehřátí. Například u PVC izolace je dovolený proud pro kabel 2,5 mm² kolem 21 A při teplotě 30 °C, ale při teplotě 40 °C se tato hodnota snižuje až o 10 %. Způsob uložení kabelu, například ve vzduchu nebo v trubce, ovlivňuje účinnost chlazení. Kabely uložené v trubkách nebo vedle sebe v chladícím prostředí snesou vyšší proudovou zátěž než kabely uložené v hromadě nebo v horkém prostoru.
- Změřte délku kabelu – změřte obousměrnou vzdálenost od zdroje k zařízení.
- Určete průřez kabelu – podle typu instalace a předpokládaného proudu.
- Vypočítejte úbytek napětí – použijte vzorec a zohledněte maximální přípustnou hodnotu.
- Zkontrolujte teplotu okolí a způsob uložení – upravte dovolený proud podle podmínek.
- Vyberte hodnotu jističe – zvolte jistič, který nepřekročí dovolený proud kabelu a odpovídá provozním parametrům.
Tip: Častou chybou je nastavení jističe s příliš vysokou hodnotou bez přihlédnutí k délce kabelu a teplotě, což může vést k přehřívání a poškození izolace. Pro domácí elektroinstalace doporučuji používat tabulky s dovoleným proudem kabelů a kalkulačky pro výpočet jističe podle průřezu kabelu a spotřebiče.
Tento postup se hodí především pro standardní domácí instalace s PVC izolací a běžnou délkou kabelů do 50 metrů. Pro delší vedení nebo průmyslové instalace je vhodné konzultovat dimenzování s odborníkem.
Doporučení pro výběr jističe při kombinaci více spotřebičů s různými rozběhovými proudy
Při výběru jističe pro kombinaci více spotřebičů s různými rozběhovými proudy je klíčové zohlednit součtový proud všech zařízení i specifika jejich rozběhu. Rozběhový proud je dočasně vyšší než běžný provozní proud a může výrazně zatížit elektrický rozvod. Proto se často doporučuje zvolit jistič s charakteristikou C, která zvládne tyto krátkodobé proudové špičky bez zbytečného vypínání.
Součtový proud představuje součet maximálních proudů všech připojených spotřebičů v daném okruhu. Pro správný výběr jističe je nezbytné tento součet přesně spočítat, přičemž je vhodné přidat rezervu minimálně 10-20 % pro případné další zátěže nebo nepřesnosti ve výpočtu. Tento přístup zároveň pomáhá při rozhodování o tom, jak správně vybrat jistič podle průřezu kabelu, protože jistič musí odpovídat nejen zatížení, ale i technickým parametrům vodičů.
Jak vybrat jistič podle průřezu kabelu
- Změřte nebo zjistěte maximální proud spotřebičů, které budou současně v provozu.
- Spočítejte celkový součtový proud a přidejte rezervu 10-20 %.
- Volte jistič s charakteristikou C pro obvody se spotřebiči s vyšším rozběhovým proudem, například motorové zařízení nebo zásuvky.
- Ověřte průřez kabelu, který musí být kompatibilní s hodnotou jističe, například kabel 4 mm² odpovídá jističům okolo 32 A.
- Použijte výpočet jističe kalkulačku pro přesnější určení hodnoty a kompatibility vodičů.
Tip: Častou chybou je podcenění rozběhových proudů, což vede k nechtěným výpadkům jističe v době spuštění spotřebičů. Pro koho se tento přístup hodí? Pro instalace s kombinací motorových i běžných elektrických spotřebičů. Naopak tam, kde jsou pouze nízkonapěťové nebo stabilní zátěže bez rozběhových proudů, může být vhodnější jistič s charakteristikou B.
Dodržení těchto zásad pomůže správně nastavit hodnotu jističe a vyhnout se přetížení nebo zbytečnému vypínání, což zvyšuje bezpečnost i spolehlivost elektroinstalace.
Bezpečnostní aspekty a pravidla revize jističů
Jistič představuje základní prvek ochrany elektroinstalace, který kombinuje tepelnou a elektromagnetickou spoušť. Tepelná spoušť reaguje na dlouhodobé přetížení vodiče, zatímco elektromagnetická spoušť okamžitě vypne obvod při zkratu. Správný výběr jističe podle průřezu kabelu a proudu zajišťuje, že ochrana bude účinná a elektroinstalace bezpečná.
Pravidelná revize jističů je nezbytná a doporučuje se provádět ji zhruba jednou za 5 let. Revize zjistí případné opotřebení nebo nesprávné nastavení, které může ohrozit bezpečnost provozu. Instalace i jakýkoliv zásah do jističů smí provádět pouze kvalifikovaný elektrotechnik s platnou odbornou způsobilostí.
Pro správný výběr jističe podle průřezu kabelu využijte výpočet jističe kalkulačku, která zohlední výkon spotřebičů (například jaký jistič na 3000w nebo jaký jistič na zásuvky) a průřez vodiče, například jaký průřez kabelu na 32A. To minimalizuje riziko přehřátí a prodlouží životnost elektroinstalace.
- Jistič chrání kabely před přetížením a zkratem pomocí tepelných a elektromagnetických spouští
- Revize jističů by měla probíhat jednou za 5 let v rámci pravidelné údržby elektroinstalace
- Instalaci a nastavení jističů smí provádět pouze kvalifikovaný elektrotechnik
- Výběr jističe musí odpovídat průřezu kabelu a plánovanému proudu, což lze ověřit pomocí výpočtových nástrojů
Tip: Při výběru jističe nezapomeňte, že hlavní jistič 3x32A má odpovídající průřez kabelu, a proto nesprávná volba jističe může vést k častým výpadkům nebo dokonce požáru elektroinstalace. Vždy konzultujte volbu s odborníkem.
Časté dotazy (FAQ) k výběru jističe podle průřezu kabelu
Otázka: Jak vypočítat hodnotu jističe?
Použijte vzorec I = P / U, kde P je výkon spotřebiče ve wattech a U je napětí (230 V pro jednofázové a 400 V pro třífázové zapojení). K vypočtenému proudu přidejte rezervu 20 % a zvolte jistič s nejbližší vyšší hodnotou.
Otázka: Jaký průřez kabelu je vhodný pro jistič 16A?
Pro jistič 16 A se standardně používá kabel s průřezem 2,5 mm², který vydrží proud až 21 A při běžné provozní teplotě 30 °C.
Otázka: Kolik kW vydrží jistič 16A při 400 V?
Jistič 16 A na třífázovém napětí 400 V zvládne přibližně 11 kW (přesně 11,09 kW) připojeného výkonu.
Otázka: Jaký průřez kabelu je vhodný pro jistič 25A?
Pro 25 A se doporučuje kabel s průřezem minimálně 4 mm², který bezpečně zvládne proud až 30 A v závislosti na izolaci a délce vedení.
Otázka: Jak nastavit hodnotu jističe podle průřezu kabelu?
Hodnota jističe nesmí překročit maximální proud, který kabel unese. Například kabel 2,5 mm² snese cca 21 A, proto zde zvolte jistič maximálně 16 A nebo 20 A s ohledem na podmínky.
Otázka: Co znamenají charakteristiky B, C a D u jističů?
Charakteristika B vypíná při 3-5,5 násobku jmenovitého proudu, vhodná pro běžné domácí spotřebiče. C snese 5,5-10 násobek, vhodná pro motorové spotřebiče. D reaguje při 10-20 násobku, používá se pro velké rozběhové proudy.
Otázka: Jak často je potřeba provádět revizi jističů?
Revizi elektroinstalace včetně jističů doporučují odborníci provádět přibližně každých 5 let pro zajištění bezpečnosti.
Otázka: Jaký jistič zvolit pro zásuvky v domácnosti?
Pro zásuvkové obvody se běžně používá jistič 16 A s charakteristikou B a kabel 2,5 mm².
Otázka: Jak ovlivňuje délka kabelu výběr jističe?
Delší kabely mají vyšší odpor, což snižuje dovolený proud vodiče. Při delších vedeních je nutné zvýšit průřez kabelu nebo snížit hodnotu jističe.
Otázka: Co je úbytek napětí a jaký je jeho limit?
Úbytek napětí je pokles napětí v kabelu při průchodu proudu. U domácích instalací by neměl překročit 2 % u citlivých spotřebičů a maximálně 4 % celkového napětí.
Otázka: Jak vybrat jistič při kombinaci více spotřebičů s různými rozběhovými proudy?
Sečtěte maximální proudy spotřebičů a zvažte charakteristiku C, která lépe snáší vyšší rozběhové proudy motorů a větších zařízení.
Otázka: Kdo může instalovat a nastavovat jističe?
Instalaci a nastavení jističů smí provádět pouze kvalifikovaný elektrotechnik s platným osvědčením podle platných norem a vyhlášek.
Tipy na výběr jističe v závislosti na průřezu kabelu
Pro správný výběr jističe k průřezu kabelu vždy zohledněte nejen maximální proudovou zátěž, ale i provozní podmínky jako teplotu a délku vedení. Častou chybou je zvolit jistič s příliš vysokou hodnotou, která neodpovídá průřezu kabelu, což může vést k přehřátí a poškození izolace. Výpočet jističe kalkulačka online může pomoci přesně stanovit optimální hodnotu podle výkonu spotřebiče a průřezu vodiče.
