Jak najít příčinu zkratu v elektrickém vedení a odstranit ji

Zkrat v elektrickém vedení může způsobit výpadky i nebezpečné situace, proto je nezbytné přesně lokalizovat jeho příčinu. Správná diagnostika elektroinstalace pomáhá odhalit poškozenou izolaci vodičů či jiné závady, které je potřeba co nejdříve odstranit. Naučíte se, jak postupovat efektivně a bezpečně při vyhledávání i odstranění zkratu.

Jak identifikovat a lokalizovat zkrat v elektrickém vedení

Jak najít příčinu zkratu v elektrickém vedení a přesně lokalizovat místo zkratu lze efektivně pomocí měření odporu izolace a detekce poruchových míst. Megohmmetr měří izolaci vodičů v megaomech a pomáhá určit, zda došlo k průrazu izolace, zatímco multimetr umožňuje odhalit zkrat na krátkých vedeních do 3 metrů. Metoda eliminace zařízení a pozorování zvukových projevů doplňují diagnostiku elektroinstalace a usnadňují odstranění zkratu.

Použití megohmmetru při lokalizaci zkratu

Megohmmetr slouží k měření odporu izolace elektrického vedení, přičemž bezpečný stav izolace odpovídá hodnotám nad 1 megaohm. Při nižším odporu může docházet ke zkratu vlivem poškozené izolace nebo vlhkosti. Přístroj přiložíte mezi vodič a zem, aby změřil odpor izolace. Výsledek pod 0,5 megaohmu indikuje nutnost okamžité opravy, protože zkrat způsobuje prudký nárůst proudu a představuje bezpečnostní riziko.

Použití multimetru pro krátké vedení

Multimetr umožňuje rychlé zjištění zkratu na vedení do délky 3 metrů díky měření elektrického spojení mezi vodiči. Přístroj přepnete do režimu kontinuity, a pokud multimetr vydá zvukový signál, znamená to přímý zkrat v okruhu. Tato metoda je účinná při diagnostice krátkých kabelů nebo zásuvkových obvodů, ale nedokáže přesně lokalizovat zkrat na dlouhém vedení.

Metoda eliminace zařízení

Metoda eliminace spočívá v postupném odpojování všech připojených spotřebičů a jističů v domácí elektroinstalaci. Odpojením jednotlivých větví zjistíte, kdy zkrat zmizí, a tím lokalizujete postižený úsek nebo zařízení. Tento postup pomáhá zjistit, kde je zkrat v elektrickém vedení, aniž by bylo nutné ihned provádět destruktivní zásahy do kabeláže.

1. Odpojte všechny jističe kromě hlavního.
2. Postupně zapínejte jističe a sledujte, kdy se zkrat projeví.
3. Izolujte postižený okruh a pokračujte v eliminaci připojených zařízení.
4. Použijte megohmmetr k měření izolace v postiženém úseku.
5. Potvrďte výsledek multimetrickým testem kontinuity.

Tip: Megohmmetr i multimetr vždy používejte s odpojenou elektroinstalací od sítě, abyste předešli úrazu elektrickým proudem a nepoškodili přístroj. Pro přesnější diagnostiku zkratu volte megohmmetry s měřením od 250 V a vyšším napětím.

Příčiny vzniku zkratu v elektrických kabelech a izolaci

Jaké jsou hlavní příčiny zkratu v elektrických kabelech?

Zkrat vzniká přímým kontaktem fázového vodiče s nulovým nebo ochranným vodičem v důsledku porušení izolace. Izolace vodičů může být narušena pronikáním vlhkosti, která snižuje izolační odpor a umožňuje vznik parazitních proudů. Prach a nečistoty v mikrotrhlinách izolace působí jako vodivé můstky, což zvyšuje pravděpodobnost mikroobloukových zkratů, které jsou obtížně detekovatelné. Opakované teplotní cykly způsobují vznik prasklin v izolaci, kde se hromadí vlhkost a prach. Mechanické poškození izolace, například vniknutí hřebíku nebo okusování hlodavci, vede k přímému kontaktu vodičů bez ochranné vrstvy a následnému zkratu. Diagnostika elektroinstalace vyžaduje měření izolačního odporu megohmmetrem a přesné určení místa zkratu pomocí multimetru.

Jak vlhkost a teplotní změny ovlivňují vznik zkratu?

Vlhkost výrazně snižuje izolační vlastnosti kabelů, protože voda má elektrickou vodivost, která umožňuje průchod parazitních proudů mezi vodiči. Teplotní změny během dne a ročních období způsobují roztažnost a smrštění materiálu izolace, což vede k tvorbě mikrotrhlin o velikosti několika mikrometrů. Tyto trhliny umožňují pronikání vlhkosti a prachu do vnitřních vrstev izolace, čímž dochází ke snížení izolačního odporu pod bezpečnou hranici (obvykle pod 1 MΩ). Pravidelná kontrola izolačního odporu a rychlá výměna poškozených kabelů jsou nezbytné zejména ve vlhkých prostorách, jako jsou sklepy nebo venkovní rozvody.

Jak mechanické poškození vede ke vzniku zkratu?

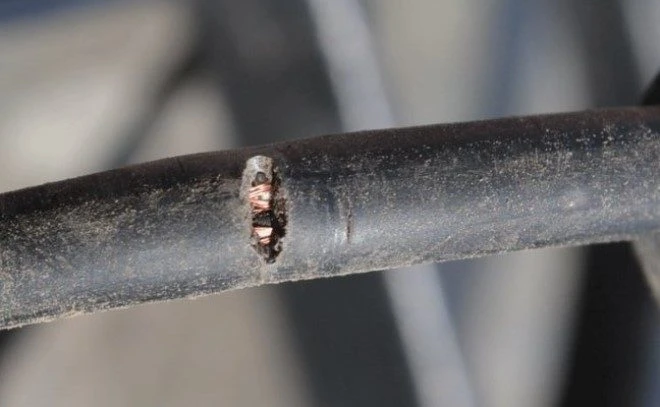

Mechanické poškození izolace vzniká při nevhodné instalaci, kdy kabely procházejí ostrými hranami, nebo při náhodném vniknutí hřebíku či vrutu do kabelu během stavebních prací. Hlodavci, například myši, okusují izolaci, čímž ji oslabují nebo protrhávají, což často vede k přímému kontaktu vodičů. V některých případech zkrat probíhá přes hlodavce samotné, kteří jsou nalezeni mrtví u poškozeného místa. Pro bezpečnou diagnostiku je doporučeno měřit izolační odpor megohmmetrem s hodnotou nad 1 MΩ považovanou za bezpečnou a použít multimetr pro lokalizaci přesného místa poškození. Častou chybou je podcenění ochrany kabeláže proti mechanickému poškození, což vede k opakovaným zkratům a zvýšenému riziku požáru.

• Co způsobuje zkrat v elektrickém vedení a jak tomu předcházet? Zkrat způsobuje přímý kontakt vodičů v důsledku poškození izolace vlhkostí, prachem, mikrotrhlinami nebo mechanickým poškozením. Prevence zahrnuje správnou instalaci, pravidelnou kontrolu izolačního odporu a ochranu kabeláže před vlhkostí a hlodavci.
• Pro koho se to hodí vs pro koho NE: Tento postup je vhodný pro kvalifikované elektrikáře a zkušené kutily vybavené megohmmetrem a multimetrem; amatérům bez potřebných znalostí a nástrojů se doporučuje konzultace s odborníkem kvůli riziku úrazu elektrickým proudem.

Postupy a bezpečnostní opatření při odstraňování zkratu

Při zkratu v elektrickém vedení je nejdůležitější zachovat bezpečnost a postupovat systematicky. Prvním krokem je vždy odpojení napětí v postižené části rozvodu, aby se zabránilo úrazu elektrickým proudem. Následuje vizuální kontrola kabeláže a zařízení, kde je vhodné použít multimetr nebo megohmmetr k diagnostice elektroinstalace a lokalizaci zkratu.

Jak opravit zkrat v elektrickém vedení krok za krokem:

1. Odpojení napětí – vypněte hlavní jistič a ověřte vypnutí pomocí vhodného testeru.
2. Vizuální kontrola kabelů – hledejte poškozené izolace vodičů, spáleniny nebo deformace.
3. Diagnostika pomocí měřicích přístrojů – multimetr pomůže určit přesné místo zkratu.
4. Výměna poškozených kabelů – odstraňte části s porušenou izolací a nahraďte novými.
5. Izolace vodičů – pečlivě zkontrolujte a opravte izolaci, aby nedošlo k opětovnému zkratu.
6. Kontrola a případná výměna spínačů a zásuvek – staré či poškozené prvky mohou být zdrojem problémů.
7. Zhodnocení stavu hliníkových rozvodů – kvůli nižší bezpečnosti doporučuji jejich výměnu za měděné kabely.

Co dělat při zkratu v elektrickém vedení, pokud si nejste jisti, je vždy vhodné konzultovat odborníka. Častou chybou je nedostatečná izolace vodičů po opravě, což může vést k opakovanému zkratu nebo požáru. Tento postup krok za krokem při hledání a odstranění zkratu v elektrice zajistí bezpečný a efektivní průběh opravy.

Prevence zkratu a doporučená údržba elektrického vedení

Ochrana kabeláže proti hlodavcům

Mechanické poškození izolace kabelů hlodavci, jako jsou myši a potkani, patří mezi časté příčiny zkratu v elektrickém vedení. K poškození dochází především ve venkovských a průmyslových oblastech, kde hlodavci často přelézají nebo hlodají kabely, což vede k mikrotrhlinám a následnému průniku vlhkosti. Pro ochranu kabeláže se doporučuje:

• Instalovat kovové zvlněné trubky nebo ocelové kryty kolem kabelů v místech ohrožených hlodavci
• Aplikovat speciální mastiky a odpuzující gely na povrch kabelů, které snižují riziko zakousnutí izolace
• Vést kabely ve vyšší výšce než 30 cm nad podlahou nebo mimo přístupné prostory hlodavců
• Provádět pravidelnou vizuální kontrolu a diagnostiku izolace vodičů pomocí megohmmetru (měření izolačního odporu nad 1 MΩ svědčí o dobrém stavu) a multimetru pro odhalení zkratu či přerušeného vodiče

Správný průřez kabelů a dimenze jističů

Přetížení vodičů způsobené nevhodným průřezem zvyšuje teplotu izolace nad doporučené limity, což vede k jejímu poškození a vzniku zkratu. Pro běžné domácí obvody platí tyto minimální průřezy:

Jistič musí být dimenzován podle maximálního zatížení a charakteristiky kabeláže. Například pro kabel 2,5 mm² se používá jistič 16 A, který ochrání vodič před přehřátím a zkratem. Nesprávná dimenze jističe může způsobit, že ochrana nezareaguje včas, což zvyšuje riziko poškození izolace a požáru.

Údržba elektroinstalace a lokalizace zkratu

Pravidelná údržba elektroinstalace by měla zahrnovat kontrolu viditelných částí kabeláže, zásuvek a vypínačů nejméně každých 6 měsíců. Diagnostika pomocí megohmmetru umožňuje měřit izolační odpor, přičemž hodnoty pod 1 MΩ signalizují riziko zkratu. Multimetr je vhodný pro kontrolu krátkých úseků do 3 metrů a pro ověření kontinuity vodičů. Při lokalizaci zkratu ve zdi je nezbytné:

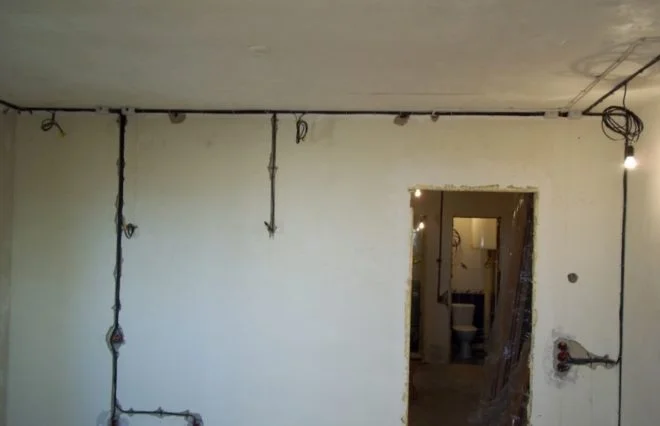

• Použít detektor kovů nebo plán elektroinstalace k vyznačení tras kabelů
• Vyhnout se náhodnému vrtání v místech, kde jsou vodiče vedena, aby nedošlo k mechanickému poškození izolace
• Vizuálně zkontrolovat spoje a prodloužení kabelů, kde se často tvoří mikrotrhliny a zkratové kontakty

Tip: Častou chybou je nedostatečná ochrana kabelů v místech průchodu zdmi a podlahami. Použití ochranných trubek a pravidelná diagnostika elektroinstalace megohmmetrem a multimetrem výrazně snižují riziko vzniku zkratu a následných škod.

Normy a legislativa pro opravy po zkratu

V České republice platí normy ČSN 33 2000-5-51 a ČSN 33 1500, které přesně definují požadavky na opravy elektroinstalace po zkratu. Tyto normy stanovují, že opravy elektroinstalace smí provádět pouze osoba s platnou odbornou způsobilostí, tedy certifikovaný elektrikář s platným osvědčením dle zákona č. 262/2006 Sb. (Zákoník práce) a vyhlášky č. 50/1978 Sb., která upravuje odbornou způsobilost osob pracujících na elektrických zařízeních. Dodržování těchto předpisů zajišťuje bezpečnost provozu a minimalizuje riziko požáru či úrazu elektrickým proudem.

Normy ČSN vyžadují, aby při opravách byla použita měřicí technika s kalibrovanými přístroji, například megohmmetr pro měření izolačního odporu a multimetr pro kontrolu průchodnosti a zkratů. Izolační odpor po opravě nesmí klesnout pod 1 MΩ u běžných domácích rozvodů, což potvrzuje správnou izolaci vodičů. Pro lokalizaci zkratu je nutné dodržovat postupy, které zahrnují vizuální kontrolu, měření odporu a případně zvukovou diagnostiku, vždy podle metodik uvedených v normách.

Zákon o bezpečnosti práce a vyhláška č. 50/1978 Sb. stanovují povinnost pravidelných revizí elektroinstalace minimálně jednou za 5 let v rodinných domech a častěji v objektech s vyšším rizikem (např. průmyslové provozy). Revize musí provádět autorizovaný revizní technik, který dokumentuje stav instalace a doporučuje případné opravy. Nedodržení těchto povinností může vést k sankcím a výrazně zvyšuje riziko vzniku požáru nebo úrazu.

Pro správnou diagnostiku a odstranění zkratu doporučuji následující postup:

• Použít certifikované měřicí přístroje (megohmmetr, multimetr) kalibrované dle ČSN EN ISO/IEC 17025
• Dodržovat bezpečnostní předpisy včetně odpojení napětí před jakýmkoli zásahem a použití osobních ochranných pomůcek
• Provést důkladnou kontrolu izolace vodičů, zejména v místech spojů a průrazů
• Vyměnit poškozené části kabeláže kompletně, ne pouze lokálně
• Zajistit správnou dokumentaci všech provedených revizí a oprav v souladu s vyhláškou č. 50/1978 Sb.

Odborná rada: Při hledání přerušeného nebo zkratovaného kabelu ve zdi je nezbytné respektovat normy ČSN a zákonné požadavky na odbornou způsobilost. Spolupráce s kvalifikovaným elektrikářem zaručuje bezpečné a trvalé odstranění závady a minimalizuje riziko opakování poruchy.

Tip: Častou chybou je pokus o opravu zkratu bez odpojení napětí a bez použití certifikovaných měřicích přístrojů, což může vést k dalšímu poškození instalace nebo úrazu.

Pro koho se to hodí: Tento přístup je vhodný pro všechny vlastníky a správce budov, kteří chtějí zajistit bezpečný provoz elektroinstalace a splnit zákonné požadavky. Pro koho NE: Není určen laikům bez odborné kvalifikace, kteří by měli vždy vyhledat profesionální servis.

Časté dotazy k hledání a odstranění zkratu v elektrickém vedení

Otázka: Jak zjistit, kde je přerušený kabel?

Použijte multimetr pro vzdálenosti do 3 metrů a megohmmetr pro delší úseky, přičemž postupně odpojujte zařízení a sledujte změny v obvodu, abyste přesně lokalizovali místo přerušení.

Otázka: Co způsobí zkrat v elektrickém vedení?

Zkrat vzniká přímým kontaktem fázového a nulového vodiče nebo poškozením izolace vodičů, často kvůli mikrotrhlinám, mechanickému poškození nebo špatné instalaci.

Otázka: Jak nenavrtat kabel ve zdi?

Použijte detektor kovů nebo prostudujte plán elektroinstalace, označte zákruty vodičů a vždy vrtání provádějte mimo vyznačené trasy kabelů.

Otázka: Jak vedou kabely ve zdi?

Kabely jsou vedeny v chráničkách, správně upevněné a bez kroucení, aby se minimalizovalo riziko poškození izolace a vzniku zkratu.

Otázka: Jak najít místo zkratu v kabelu?

Využijte megohmmetr k odhalení přítomnosti zkratu a multimetr pro lokalizaci do 3 metrů; vizuální kontrola pak může odhalit spálené nebo poškozené části.

Otázka: Jak opravit zkrat v elektrickém vedení?

Nejdříve odpojte napájení, odstraňte poškozené části kabelu a izolace, vyměňte spínače a zásuvky a nakonec zkontrolujte kontakty v rozvodné skříni.

Otázka: Jak detekovat a odstranit zkrat v elektroinstalaci?

Kombinujte měření megohmmetrem a multimetrem, sledujte zvukové projevy a metodou eliminace zařízení postupně lokalizujte a opravte zkrat.

Otázka: Jak postupovat při zkratu v elektrickém obvodu?

Okamžitě vypněte jistič, odpojte napájení, lokalizujte zkrat, proveďte opravu a otestujte funkčnost obvodu před opětovným zapojením.

Otázka: Jaké nástroje použít pro hledání zkratu?

Megohmmetr slouží k měření izolace, multimetr k lokalizaci zkratu na krátké vzdálenosti a termovizní kamera pomůže s diagnostikou skrytých problémů.

Otázka: Jak ochránit kabeláž před hlodavci?

Použijte kovové zvlnění a mastiky, chraňte kabely trubkami zejména ve venkovských a průmyslových oblastech, kde hlodavci často způsobují poškození izolace.

Otázka: Jak často kontrolovat elektroinstalaci kvůli prevenci zkratu?

Doporučuje se kontrola zásuvek, kabelů a jističů alespoň každých 6 měsíců; pravidelná diagnostika snižuje riziko vzniku zkratu a poškození vedení.

Otázka: Jak správně dimenzovat jističe pro prevenci zkratu?

Jističe musí odpovídat výkonu spotřebičů a průřezu kabelů, protože nesprávná dimenze zpomaluje reakci na zkrat a zvyšuje riziko požáru.

Otázka: Co dělat, když se zjistí mikroobloukový zkrat?

Mikroobloukové zkraty jsou obtížně zjistitelné a nebezpečné, proto kontaktujte odborníka pro detailní diagnostiku a bezpečnou opravu.

Otázka: Jaké jsou nejčastější chyby při hledání zkratu v elektrickém vedení?

Nejčastějšími chybami jsou nedostatečná diagnostika, ignorování mikrotrhlin izolace a pokusy o opravu bez odpovídajících znalostí a bezpečnostních opatření.

Otázka: Jak provést vizuální kontrolu vodičů?

Zkontrolujte izolaci, spálené části, zalomení kabelů a spoje; zvláštní pozornost věnujte prodloužením kabeláže, kde se často vyskytují skrytá poškození.

Tipy na odstranění zkratu v elektrickém vedení

Pro efektivní odstranění zkratu doporučuji kombinovat měření megohmmetrem a multimetrem, postupovat krok za krokem podle diagnostiky a vždy dodržovat bezpečnostní pravidla. V případě nejistoty je nezbytné konzultovat opravu s kvalifikovaným elektrikářem, protože nesprávný zásah může vést k nevratnému poškození elektroinstalace i riziku úrazu.
