Jak funguje nulový vodič a čím se liší od fázového vodiče
Nulový vodič a fázový vodič patří mezi základní prvky elektroinstalace, přičemž každý plní zcela odlišou funkci. Rozlišení podle barvy a správná identifikace vodičů je klíčová pro bezpečnost při práci s elektřinou. Porozumění principu fungování nulového vodiče pomůže předejít častým chybám a zajistí správné zapojení elektrických obvodů.
📊 Klíčová fakta
- Nulový vodič má modrou barvu a slouží jako návratná cesta proudu v elektrickém obvodu.
- Fázový vodič přivádí střídavé napětí 230 V a má barvu hnědou, černou nebo šedou.
- Mezi nulovým vodičem a ochranným vodičem je napětí přibližně 0 V, zatímco mezi fázovým a ochranným vodičem 230 V.
- ČSN norma doporučuje od roku 2009 přivádět nulový vodič i do vypínačových krabic jako standard.
- Indikační šroubovák nemusí být spolehlivý na 100 %, proto je pro identifikaci vodičů vhodnější multimetr.
Co je nulový vodič a jaký je jeho princip fungování?
Nulový vodič má podle platných norem modrou barvu a slouží jako návratná cesta elektrického proudu v obvodu. Je přímo spojen se středním bodem transformátoru nebo generátoru, což znamená, že jeho potenciál vůči zemi je prakticky nulový, obvykle 0 V. Mezi nulovým vodičem a ochranným vodičem (žlutozeleným) proto bývá napětí blízké nule, zatímco mezi fázovým a ochranným vodičem je standardní napětí 230 V v jednofázové síti.
Princip fungování nulového vodiče spočívá v uzavření elektrického obvodu tím, že vede proud zpět do zdroje. V domácí elektroinstalaci to znamená, že modrý vodič zabezpečuje stabilní a bezpečný tok proudu, čímž zabraňuje nebezpečným napěťovým rozdílům a minimalizuje riziko úrazu elektrickým proudem. Naopak fázový vodič, který má barvu hnědou, černou nebo šedou, přivádí střídavé napětí 230 V (v jednofázové síti) ke spotřebiči.
Jak funguje nulový vodič v elektrickém rozvodu
Nulový vodič je nezbytný pro bezpečnost elektroinstalace, protože společně s proudovým chráničem umožňuje rychlé odpojení při poruše. Jeho modré označení je podle normy IEC a ČSN povinné, aby nedocházelo k záměně s fázovým vodičem, který má hnědou, černou nebo šedou barvu. Správná identifikace vodičů je klíčová pro bezpečné zapojení a provoz, přičemž nulový vodič je připojen na svorkovnici rozvodné skříně a fázový vodič je veden přes jistič.
Tip: Častou chybou je zaměňování modrého nulového vodiče s ochranným vodičem, zejména pokud není správně označen nebo je poškozen izolace. To může vést k nebezpečným situacím, kdy je nulový vodič pod napětím. Proto je vždy nutné vodiče ověřit měřením multimetrem před jakoukoliv manipulací.
Nulový vodič je vhodný pro všechny standardní domácí instalace s jednofázovým napětím 230 V, ale v některých starších instalacích může chybět ve vypínačích, což komplikuje instalaci moderních chytrých zařízení. Pro tyto případy existují speciální vypínače, které fungují bez nulového vodiče, avšak vyžadují minimální zatížení svítidla 3-5 W. Nulový vodič tedy není nezbytný pro všechny aplikace, ale jeho přítomnost výrazně zvyšuje bezpečnost a spolehlivost elektroinstalace.
Jaké jsou hlavní rozdíly mezi nulovým a fázovým vodičem?
V domácí elektroinstalaci hraje nulový vodič zásadní roli jako návratná cesta proudu a má barvu modrou. Naproti tomu fázový vodič přivádí střídavé napětí přibližně 230 V a je barevně označen hnědou, černou nebo šedou barvou. Mezi fázovým a nulovým vodičem tedy existuje výrazný rozdíl v elektrickém napětí i funkci. Napětí mezi fázovým vodičem a ochranným vodičem dosahuje 230 V, zatímco nulový vodič je veden na potenciál blízký nule, což je nezbytné pro správný chod elektrického obvodu a bezpečnost uživatele.
Pro správnou identifikaci vodičů a zajištění elektroinstalace bezpečnosti je nezbytné dodržovat barevné značení podle platných norem. Proudový chránič navíc sleduje správný tok proudu mezi fází a nulákem a v případě poruchy odpojí napájení.
| Vlastnost | Nulový vodič | Fázový vodič |
|---|---|---|
| Barva vodiče | Modrá | Hnědá, černá, šedá |
| Funkce | Návratná cesta proudu | Přivádí střídavé napětí 230 V |
| Elektrické napětí | Potenciál blízký nule | Napětí cca 230 V vůči zemi |
Rozdíly mezi nulovým a fázovým vodičem v elektroinstalaci
Podle zdroje eagri.cz je klíčové dodržovat správné označení vodičů pro bezpečnou práci a minimalizaci rizika úrazu elektrickým proudem. Identifikace vodičů usnadňuje zásahy do instalace i kontrolu funkčnosti proudových chráničů.
Jak se správně označují a rozlišují nulový a fázový vodič?

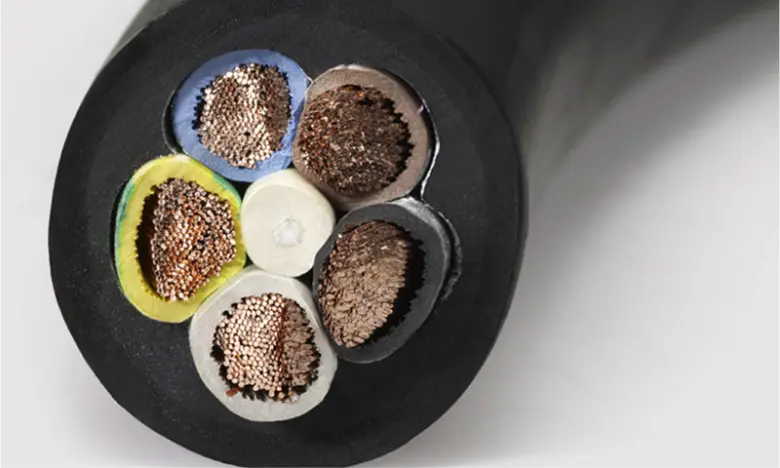

Správné barevné značení vodičů je podle platné IEC normy zásadní pro bezpečnost elektroinstalace a přesnou identifikaci nulového a fázového vodiče. Nulový vodič má vždy modrou barvu, která jednoznačně vyjadřuje jeho funkci jako návratné cesty proudu v elektrickém obvodu. Fázové vodiče jsou označeny hnědou, černou nebo šedou barvou, přičemž v jednofázové síti 230 V je nejčastěji hnědý, zatímco v třífázové síti 400 V jsou fáze rozlišeny jako L1 (hnědá), L2 (černá) a L3 (šedá). Toto barevné rozlišení odpovídá i české normě ČSN 33 2130 a usnadňuje bezpečnou práci s elektroinstalací.

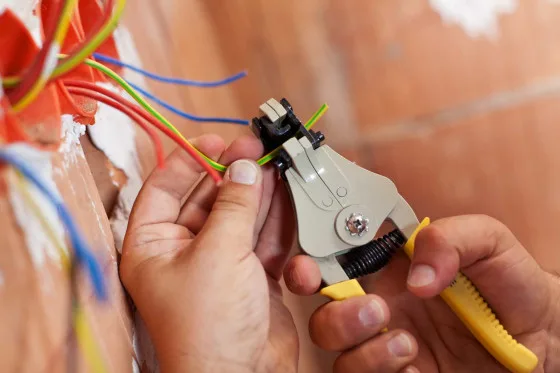

Jak se označuje nulový vodič a fázový vodič
- Nulový vodič má modrou barvu, přičemž podle ČSN norma doporučuje světlý odstín modré, který nesmí být používán pro jiné vodiče, aby se zabránilo záměně. Slouží k návratu elektrického proudu do zdroje a je spojen se středním bodem transformátoru, což znamená, že jeho potenciál je blízký nulovému (zemnímu) potenciálu.
- Fázový vodič má barvu hnědou, černou nebo šedou a přenáší střídavé napětí 230 V (jednofázová síť) nebo 400 V (třífázová síť) k elektrickému spotřebiči. Fázové vodiče jsou připojeny přímo na jistič a nesou aktivní napětí.
- V elektroinstalacích vyrobených před rokem 2000 se často setkáte s nejednotným barevným značením, například s vodiči bílé nebo černé barvy bez jasné funkční identifikace, což vyžaduje pečlivé měření a ověření před zapojením.
Tip: Při práci na elektroinstalaci vždy použijte měření multimetrem k ověření funkce vodičů. Záměna fázového a nulového vodiče může způsobit nefunkčnost proudového chrániče a představuje vážné bezpečnostní riziko. Indikační šroubovák může pomoci s orientací, ale není stoprocentně spolehlivý kvůli možnému indukovanému napětí.
| Vodič | Barva podle IEC a ČSN | Funkce v obvodu | Potenciál vůči zemi |
|---|---|---|---|
| Nulový (N) | Modrá (světlá modrá) | Návrat proudu, spojení se středním bodem | Blízký 0 V (zemní potenciál) |
| Fázový (L) | Hnědá, černá, šedá | Přenos střídavého napětí k spotřebiči | 230 V (jednofázová síť) |
Na co si dát pozor: Ve starších instalacích může být nulový vodič ve vypínačích chybně veden nebo zcela chybět, což komplikuje instalaci moderních chytrých vypínačů. V takových případech je nutné doplnit nulový vodič z rozvaděče nebo použít zařízení navržená pro provoz bez nulového vodiče.
Pro koho se to hodí vs pro koho NE: Správné barevné značení a identifikace vodičů je nezbytná pro všechny, kdo provádějí nebo kontrolují elektroinstalace. Naopak laikům bez potřebného měřicího vybavení a znalostí se nedoporučuje manipulovat s vodiči bez odborné pomoci, protože nesprávná identifikace může vést k úrazu elektrickým proudem nebo poškození zařízení.
Jak probíhá identifikace vodičů v praxi a jaké jsou bezpečnostní zásady?
Pro správnou a bezpečnou práci s elektroinstalací je nezbytné umět rozpoznat nulový a fázový vodič. Identifikace vodičů vyžaduje vhodné nástroje a dodržování bezpečnostních postupů, aby bylo možné předejít riziku úrazu elektrickým proudem.
Jak identifikovat nulový a fázový vodič v praxi?
Pro identifikaci vodičů se nejčastěji používá multimetr, který přesně změří elektrické napětí mezi vodiči a umožní tak odlišit nulový vodič od fázového. Indikační šroubovák sice slouží k rychlé orientaci, ale může reagovat na indukované napětí, což vede k nesprávným závěrům. Nulový vodič má obvykle modrou barvu, zatímco fázový vodič je označen například hnědou nebo černou barvou. Správná identifikace je klíčová pro elektroinstalace bezpečnost a správnou funkci proudového chrániče.
Bezpečnostní zásady při práci s vodiči
Před zahájením jakýchkoli prací s elektrickými vodiči je nutné vždy vypnout přívod elektrického proudu v daném okruhu. Použití izolačních pomůcek, jako jsou izolační rukavice a podložky, výrazně snižuje riziko úrazu elektrickým proudem. Nedodržení těchto zásad patří k častým chybám a může mít vážné následky. Bezpečnostní zásady zahrnují také pečlivou kontrolu stavu nářadí a správné označení vodičů, aby bylo možné jasně rozlišit nulový a fázový vodič.
- Vypnutí proudu – zajistěte vypnutí elektrického obvodu před měřením.
- Použití multimetru – změřte napětí mezi vodiči pro správnou identifikaci.
- Kontrola izolace – noste izolační rukavice a používejte vhodné nástroje s izolovanými rukojetěmi.
- Označení vodičů – barevně rozlište nulový vodič (modrý) a fázový vodič (hnědý/černý).
- Ověření funkce – zkontrolujte správnou funkci proudového chrániče po dokončení prací.
Historie barevného značení vodičů a normy v elektroinstalaci
Barevné značení vodičů se vyvíjelo s cílem zvýšit bezpečnost a usnadnit identifikaci nulového a fázového vodiče v elektrickém rozvodu. V dřívějších elektroinstalacích, zejména před rokem 2000, bylo běžné používat černou nebo bílou barvu bez jasného rozlišení mezi nulovým a fázovým vodičem. To ztěžovalo správné rozpoznání vodičů a zvyšovalo riziko chyb při instalaci či opravách.
Od roku 2009 norma ČSN 33 2130 jednoznačně doporučuje používat modrou barvu pro nulový vodič, a to i ve vypínačích, což výrazně přispívá k lepší identifikaci vodičů a tím i k elektroinstalace bezpečnosti. Fázový vodič se tradičně označuje hnědou, černou nebo šedou barvou, podle platných předpisů.
Chronologický přehled barevného značení podle normy ČSN 33 2130:
- Před rokem 2000 – nulový vodič často černý nebo bílý bez rozlišení
- Od roku 2009 – nulový vodič modrý včetně vypínačů
- Fázový vodič – hnědý, černý nebo šedý podle instalace
Tip: Správná identifikace vodičů pomocí barev je klíčová pro bezpečné měření vodičů a správnou funkci proudového chrániče. Nedodržování značení zvyšuje riziko úrazu elektrickým proudem.
Jaké jsou elektrické parametry nulového vodiče a jejich význam?
Nulový vodič musí mít impedanci nižší než 1 Ω na 100 metrů, aby zajistil bezpečný návrat elektrického proudu zpět do zdroje a minimalizoval úbytek napětí v obvodu. Nízká impedance umožňuje rychlou aktivaci ochranných prvků, jako je proudový chránič, který standardně reaguje při proudových hodnotách 30 mA a nižších. Maximální proudové zatížení nulového vodiče odpovídá dimenzování podle normy ČSN 33 2000, která stanovuje průřez vodiče minimálně 2,5 mm² pro běžné obvody s proudem do 16 A, aby se zabránilo přehřívání a požáru.
Princip nulového vodiče spočívá v bezpečném odvádění elektrického proudu zpět do středního bodu transformátoru, který má potenciál blízký zemi, obvykle 0 V. Tento návrat proudu umožňuje správnou funkci elektrických zařízení a zároveň snižuje riziko úrazu elektrickým proudem. Správná identifikace vodičů podle barev je povinná podle mezinárodní normy IEC – nulový vodič má modrou barvu, zatímco fázový vodič je označen hnědou, černou nebo šedou barvou. Toto barevné rozlišení pomáhá předcházet záměně a chybám při montáži i údržbě elektroinstalace.
| Parametr | Hodnota / Norma | Význam |
|---|---|---|
| Impedance nulového vodiče | < 1 Ω / 100 m | Minimalizuje úbytek napětí |
| Průřez vodiče | ≥ 2,5 mm² (pro 16 A) | Zajišťuje tepelnou odolnost |
| Napětí nulového vodiče | Přibližně 0 V vůči zemi | Bezpečný návrat proudu |
| Napětí fázového vodiče | 230 V (jednofázová síť) | Zdroj střídavého napětí |
| Barva nulového vodiče | Modrá (světlá modrá dle IEC) | Identifikace a prevence záměny |
| Barva fázového vodiče | Hnědá, černá, šedá | Identifikace fáze |
Tip: Častou chybou je použití nulového vodiče s průřezem menším než stanovuje norma, což zvyšuje impedanci a může způsobit nefunkčnost proudového chrániče. To ohrožuje bezpečnost elektroinstalace a může vést k nebezpečným situacím. Proto vždy ověřte dimenzování vodičů podle platných norem a doporučení výrobce.
Nulový vodič musí mít dostatečnou proudovou kapacitu a nízkou impedanci, aby zajistil správný návrat proudu a aktivaci ochranných zařízení. Pro instalace s proudem do 16 A se běžně používá průřez 2,5 mm², u vyšších proudů se průřez zvětšuje podle tabulek ČSN 33 2000. Správná funkce nulového vodiče je zásadní pro bezpečnost a spolehlivost elektroinstalace.
Rozlišení nulového a fázového vodiče podle barev a elektrických parametrů je klíčové nejen pro bezpečnost, ale i pro správnou funkci zařízení. Fázový vodič přivádí střídavé napětí 230 V, zatímco nulový vodič slouží jako návratová cesta s potenciálem blízkým 0 V. Při měření multimetrem je mezi fází a nulovým vodičem napětí 230 V, mezi nulovým a ochranným vodičem je napětí téměř nulové.
Pro koho se to hodí: Správné dimenzování a identifikace vodičů je nezbytná pro novostavby, rekonstrukce a instalace moderních elektrických zařízení.
Pro koho NE: V instalacích s nevyhovujícím nebo poškozeným nulovým vodičem může být nutná odborná revize a výměna, aby bylo možné zajistit bezpečný provoz.
Jak ovlivňuje nulový vodič funkci ochranných zařízení?
Nulový vodič je zásadní při zajišťování bezpečnosti v elektroinstalaci tím, že umožňuje správnou funkci ochranných zařízení, zejména proudových chráničů. Jeho správná identifikace a nízká impedance jsou zásadní pro bezpečný návrat elektrického proudu a efektivní detekci poruch.
Role nulového vodiče při funkci proudových chráničů
Nulový vodič zajišťuje návrat elektrického proudu do zdroje, což umožňuje proudovému chrániči porovnat velikost přítokového a odtokového proudu. Pokud dojde k nerovnováze, například při úniku proudu na zem, proudový chránič detekuje poruchový proud a bezpečně odpojí obvod. Bez správně zapojeného a funkčního nulového vodiče by proudový chránič nemohl efektivně pracovat, což zvyšuje riziko úrazu elektrickým proudem. Barva nulového vodiče je obvykle modrá, zatímco fázový vodič má barvu hnědou nebo černou, což napomáhá při identifikaci vodičů v instalaci.
Význam nízké impedance nulového vodiče pro ochranná zařízení
Nízká impedance nulového vodiče umožňuje rychlý a bezpečný návrat elektrického proudu do zdroje, což je podmínkou pro správnou funkci jističů a proudových chráničů. Zvýšená impedance, například kvůli poškozenému vodiči nebo nevhodnému zapojení, může zpomalit reakci ochranných zařízení, případně způsobit jejich selhání. To v praxi znamená zvýšené nebezpečí úrazu nebo požáru. Proto je nezbytné při instalaci a měření vodičů věnovat pozornost kvalitě nulového vodiče a správné identifikaci, aby bylo zajištěno elektrické napětí v rámci bezpečných limitů.
Jaké jsou důsledky nesprávného zapojení nulového vodiče?
Nesprávné zapojení nulového vodiče může mít závažné dopady na provoz elektrických zařízení i na bezpečnost uživatelů. Správné rozlišení nulového a fázového vodiče je proto nezbytné pro spolehlivý a bezpečný provoz elektroinstalace.
Důsledky nesprávného zapojení nulového vodiče na elektrická zařízení
Chybné připojení nulového vodiče často způsobuje poruchy elektrických zařízení, například kolísání elektrického napětí nebo úplnou nefunkčnost. Takové selhání může vést k poškození citlivých komponent a zvýšení nákladů na opravy. Nesprávná identifikace vodičů podle jejich barvy, kdy nulový vodič má typicky modrou barvu a fázový vodič hnědou nebo černou, komplikuje správné zapojení a ohrožuje stabilitu elektroinstalace. Porucha nulového vodiče zároveň znemožňuje správnou funkci proudového chrániče, který je klíčový pro ochranu proti úrazům a požárům.
Rizika zvýšeného nebezpečí úrazu a požáru
Nesprávné zapojení nulového vodiče může způsobit, že na kovových částech elektrických zařízení se objeví nebezpečné elektrické napětí. To výrazně zvyšuje riziko úrazu elektrickým proudem při dotyku. Navíc nesprávně fungující nulový vodič může zabránit aktivaci proudového chrániče, což zvyšuje pravděpodobnost vzniku požáru. Dodržování správné elektroinstalace a pravidelná kontrola identifikace vodičů jsou proto zásadní pro ochranu zdraví i majetku.
Tip: Kontrola barvy vodičů a jejich správné označení při instalaci výrazně snižuje riziko chybného zapojení a zajišťuje optimální funkci ochranných prvků elektroinstalace.

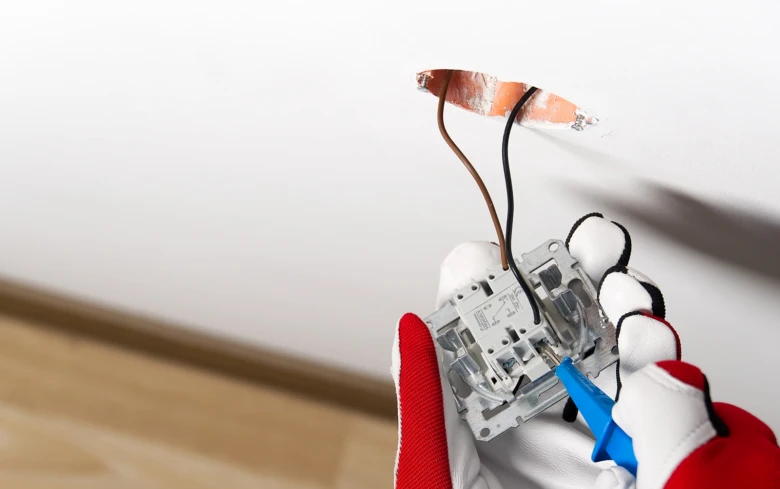

Moderní řešení při absenci nulového vodiče ve vypínači
Moderní řešení při absenci nulového vodiče ve vypínači umožňují instalaci chytrých zařízení i v elektroinstalacích, kde nulový vodič chybí. Chytré vypínače, které fungují bez nulového vodiče, vyžadují minimální příkon kolem 3-5 W, což jim umožňuje napájení z elektrického napětí ve fázi. Tento přístup šetří nutnost zásahů do stávající elektroinstalace a zároveň zajišťuje bezpečnost díky správné identifikaci vodičů, kdy nulový vodič má typicky modrou barvu a fázový vodič hnědou nebo černou.
Alternativou k těmto vypínačům jsou chytré žárovky, které se instalují přímo do svítidla bez nutnosti měnit elektroinstalaci.
- Chytré vypínače bez nulového vodiče fungují díky nízkému příkonu 3-5 W
- Elektroinstalace zůstává nezměněná, což zachovává bezpečnost a splňuje normy elektroinstalace
- Identifikace vodičů je klíčová pro správné zapojení a bezpečný provoz
- Použití proudového chrániče zvyšuje ochranu při instalaci i bez nulového vodiče
Tyto moderní způsoby instalace umožňují chytrou domácnost i tam, kde tradiční nulový vodič není dostupný.
Bezpečnostní rizika při poškození nebo přerušení nulového vodiče
Poškození nebo přerušení nulového vodiče představuje vážné bezpečnostní riziko v domácí elektroinstalaci. Nulový vodič slouží k uzavření elektrického obvodu a odvádí zpět elektrický proud, čímž zabraňuje nebezpečnému napětí na kovových částech přístrojů. Pokud dojde k jeho poškození, může se tato část stát pod napětím, což zvyšuje riziko úrazu elektrickým proudem.
Současně narušení nulového vodiče může způsobit nesprávné fungování obvodu. V důsledku může dojít k přetížení nebo vzniku jisker, které představují riziko vzniku požáru. Pravidelné kontroly a správná identifikace vodičů, včetně správného rozlišení nulového vodiče barvy modré a fázového vodiče barvy hnědé nebo černé, jsou proto nezbytné pro zachování elektroinstalace bezpečnosti.
Jak poznat fázi a nulový vodič při měření
Při měření se nulový vodič vyznačuje nulovým nebo velmi nízkým napětím vůči zemi, zatímco fázový vodič přenáší plné elektrické napětí. Správná identifikace těchto vodičů je klíčová pro bezpečnou manipulaci a údržbu elektroinstalace.
Tip: Pravidelně kontrolujte stav vodičů a používejte proudový chránič, který detekuje úniky proudu a výrazně snižuje riziko úrazu nebo požáru při poruše nulového vodiče.
Časté dotazy
Jaká je funkce nulového vodiče?
Nulový vodič slouží jako návratná cesta elektrického proudu zpět do zdroje a je spojen se středním bodem transformátoru, jeho napětí je blízké 0 V.
Jak poznat fázi a nulový vodič?
Fázový vodič má barvu hnědou, černou nebo šedou a nese napětí 230 V, nulový vodič je modrý a má napětí blízké 0 V, identifikace se provádí multimetrem.
Jak se značí fáze a nulák?
Podle normy IEC je fázový vodič označen hnědou, černou nebo šedou barvou, nulový vodič má modrou barvu, ochranný vodič žlutozelenou.
Jaké jsou 3 základní druhy vodičů?
Základní vodiče jsou fázový (L), nulový (N) a ochranný (PE), každý má specifické funkce a barevné značení.
Co se stane při přerušení nulového vodiče?
Přerušení nulového vodiče může způsobit nebezpečné napětí na kovových částech zařízení a zvýšit riziko úrazu nebo požáru.
Jak správně identifikovat nulový vodič?
Použijte multimetr k měření napětí mezi vodiči, nulový vodič má napětí blízké 0 V vůči ochrannému vodiči.
Proč je nulový vodič důležitý pro proudový chránič?
Nulový vodič umožňuje správný návrat proudu, což je nezbytné pro aktivaci proudového chrániče při poruše.
Jaké jsou bezpečnostní zásady při práci s vodiči?
Vypněte hlavní jistič, používejte izolační rukavice a nástroje, a vždy ověřte vodiče měřením před manipulací.
Jaké jsou moderní možnosti instalace bez nulového vodiče?
Existují chytré vypínače fungující bez nulového vodiče, vyžadují minimální příkon 3-5 W, a chytré žárovky instalované bez úprav elektroinstalace.
Jaké barvy měly vodiče ve starých elektroinstalacích?
Ve starších instalacích se často používaly černé nebo bílé vodiče bez barevného rozlišení fází a nuláku.
Jaké jsou elektrické parametry nulového vodiče a proč jsou důležité?
Nulový vodič obvykle vede proud zpět do zdroje s minimálním napětím, které by nemělo překročit 50 V, což je klíčové pro bezpečnost a správnou funkci zařízení.
Jaký je vliv přerušení nulového vodiče na funkci proudového chrániče?
Při přerušení nulového vodiče může proudový chránič ztratit schopnost správně detekovat poruchový proud, což může vést k nebezpečným situacím.
Jaké jsou důsledky nesprávného zapojení nulového vodiče v elektrickém obvodu?
Nesprávné zapojení může způsobit zvýšené riziko úrazu elektrickým proudem a může poškodit elektrická zařízení, protože nulový vodič může být pod napětím.
Jaké jsou historické změny v barevném značení nulového vodiče v České republice?
Do roku 2004 byl nulový vodič označován modrou barvou, od té doby platí norma s modrou barvou pro nulový vodič, ale v některých starších instalacích se mohou vyskytnout jiné odstíny.
Jak probíhá identifikace nulového vodiče pomocí měřicích přístrojů?
Pomocí voltmetru lze změřit napětí mezi nulovým vodičem a zemí, které by mělo být blízké 0 V, zatímco mezi fázovým vodičem a zemí je napětí přibližně 230 V.
