Minimální hloubka uložení kanalizační trubky bezpečné normy

Minimální hloubka uložení kanalizační trubky v zemi určuje její odolnost vůči mrazu a mechanickému poškození. Správná hloubka společně s kvalitním podsypem potrubí zajistí dlouhou životnost a bezproblémový provoz kanalizace. Dodržení norem a přizpůsobení hloubky místním klimatickým podmínkám je klíčové pro bezpečné uložení.

Minimální hloubka uložení kanalizační trubky: základní parametry

Minimální hloubka uložení kanalizační trubky v zemi se pohybuje mezi 60 až 80 cm, přičemž přesná hodnota závisí na místních klimatických podmínkách a riziku zamrzání půdy. Tento rozsah zajišťuje dostatečnou ochranu proti mrazu, která je klíčová pro bezproblémový provoz kanalizačního systému. Výkop pro uložení kanalizační trubky musí být rovný, bez ostrých předmětů a s vhodným podsypem, aby nedošlo k poškození potrubí.

Key takeaways:

1. Minimální hloubka kanalizační trubky je 60-80 cm podle klimatických podmínek.
2. Ochrana proti mrazu určuje konkrétní hloubku uložení v dané lokalitě.
3. Výkop musí být rovný a zbavený ostrých předmětů.
4. Podsyp a zásyp z nezmrzlé zeminy zvýší životnost potrubí.
5. Stanovení hloubky výkopu – závisí na hloubce zamrzání půdy v dané oblasti.
6. Vykopání rovného a čistého výkopu – odstranění kamenů a ostrých předmětů.
7. Položení vhodného podsypu – štěrk nebo písek pro rovnoměrné uložení potrubí.
8. Uložení kanalizační trubky – s přiměřeným sklonem pro správný odtok.
9. Zásyp a hutnění – vrstvy zeminy zásypu musí být hutněné pro stabilitu a ochranu potrubí.

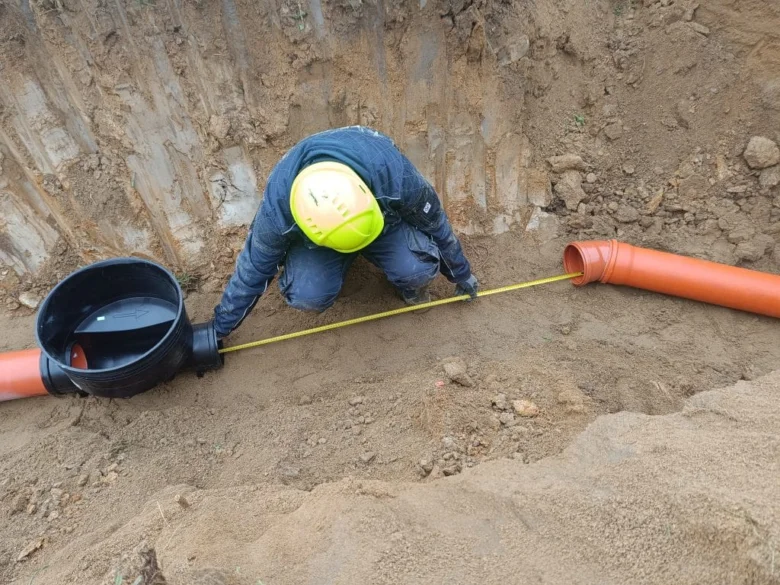

Jaká je minimální hloubka pro uložení kanalizační trubky v zemi

Minimální hloubka uložení kanalizační trubky je určena především hloubkou zamrzání půdy, která se v České republice pohybuje obvykle mezi 60 a 80 cm. V oblasti s mírnějším klimatem může stačit 60 cm, zatímco v chladnějších regionech je nutné trubky uložit hlouběji, aby nedošlo k jejich poškození mrazem.

Faktory ovlivňující hloubku uložení kanalizačního potrubí

Hloubka uložení kanalizačního potrubí závisí na několika klíčových faktorech, které ovlivňují jeho dlouhodobou funkčnost a odolnost. Respektování těchto parametrů zajistí správnou ochranu potrubí před poškozením, zamrznutím i nadměrným zatížením.

Vliv extrémních klimatických podmínek

V oblastech s extrémními klimatickými podmínkami, zejména tam, kde jsou mrazy hluboké a dlouhotrvající, je nutné zvětšit minimální hloubku uložení kanalizačních trubek. Standardní doporučená hloubka uložení kanalizačního potrubí v zemi je obvykle kolem 60 cm, což zajišťuje ochranu proti mrazu. V chladnějších regionech se však hloubka zvyšuje, aby potrubí zůstalo pod hranicí zamrzání půdy. Izolace a správný podsyp potrubí dále pomáhají minimalizovat riziko poškození.

• extrémní klimatické podmínky prodlužují minimální hloubku uložení
• izolace potrubí posiluje ochranu proti mrazu
• správný podsyp a zásyp s hutněním zvyšují stabilitu potrubí

Vliv zatížení povrchu a typu potrubí

Zatížení povrchu, například provozem vozidel, vyžaduje větší hloubku uložení, aby potrubí odolalo tlakům bez deformace. Typ kanalizační trubky a její kruhová tuhost určují, jak velké zatížení potrubí snese. Plastové potrubí s vyšší kruhovou tuhostí může být uloženo méně hluboko než méně odolné materiály, avšak vždy je nutné dodržet normy pro hloubku uložení kanalizačního potrubí a správný sklon kanalizace. Zásyp s hutněním zajišťuje rovnoměrné rozložení zátěže.

Ochrana proti mrazu a doporučená hloubka uložení

Ochrana proti mrazu vyžaduje minimální hloubku uložení kanalizační trubky přibližně 60 cm, což je hranice, pod kterou půda běžně nezamrzá. Výjimku tvoří velmi chladné oblasti, kde je potřeba zohlednit místní normy a doporučení. Hloubka uložení potrubí spolu s vhodným podsypem a zásypem s hutněním výrazně snižují riziko prasknutí nebo posunu trubek během mrazových období. Pro správnou funkčnost kanalizace je rovněž důležitý správný sklon kanalizace, který zajišťuje bezproblémový odtok.

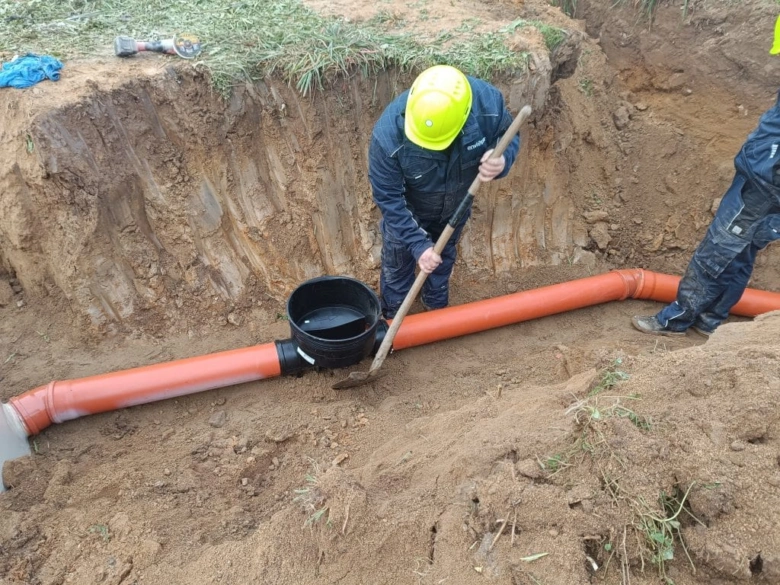

Příprava výkopu a správné uložení kanalizační trubky

Při uložení kanalizační trubky do země je nezbytné precizně připravit výkop a podsyp, které zajistí správnou funkci a ochranu potrubí. Následující postup vám pomůže dodržet požadované normy a minimalizovat riziko poškození.

Jaká je doporučená hloubka a rozměry výkopu pro kanalizační trubku?

Výkop pro kanalizační trubku by měl mít minimální hloubku 80 cm, což odpovídá požadavkům pro ochranu proti mrazu a mechanickému zatížení. Šířka výkopu by měla být mezi 40 a 60 cm, aby byla umožněna pohodlná manipulace a kontrola potrubí během instalace. Dno výkopu musí být rovné a pevné, což zabraňuje nerovnoměrnému sedání potrubí a udržuje správný sklon kanalizace.

Jaký je správný podsyp pod kanalizační trubkou a jeho význam?

Podsyp pod kanalizační trubkou by měl být složen z jemného písku nebo štěrkopísku o minimální tloušťce 5 cm. Tento podsyp chrání potrubí před poškozením při osazování a následném zásypu. Správně provedený podsyp zajišťuje rovnoměrné rozložení zatížení a zabrání deformacím trubek, což prodlužuje jejich životnost a funkčnost.

1. Výkop – vykopat rýhu minimálně 80 cm hlubokou a 40-60 cm širokou s rovnou základnou.
2. Kontrola dna – upravit dno výkopu tak, aby bylo rovné a bez ostrých předmětů.
3. Podsyp – nasypat podsyp z písku nebo štěrkopísku do výšky minimálně 5 cm a uhladit.
4. Uložení trubky – položit kanalizační trubku na podsyp s přiměřeným sklonem pro správný odtok.
5. Zásyp a hutnění – zasypat trubku zeminou postupně a hutnit po vrstvách, aby nedošlo k poškození.

Tip: Častou chybou je nedodržení minimální hloubky nebo nedostatečný podsyp, což vede k poškození potrubí mrazem nebo nerovnoměrnému sedání. Správné uložení kanalizační trubky do země vyžaduje pečlivé dodržení těchto kroků.

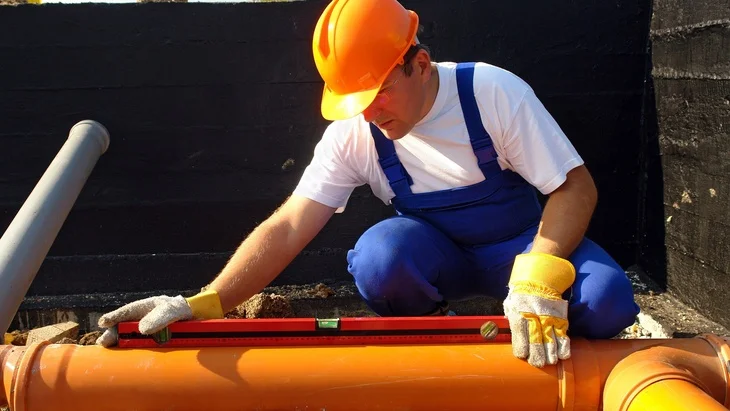

Doporučený materiál, průměry a sklon kanalizačního potrubí

Pro správné uložení kanalizačního potrubí v zemi je zásadní volba vhodného materiálu a dodržení optimálního průměru a sklonu. Tyto parametry ovlivňují životnost potrubí, jeho odolnost proti poškození i funkčnost celého systému.

Jaké materiály jsou doporučené pro kanalizační potrubí?

Nejčastěji se pro kanalizační trubky v zemi používají KG PVC trubky, případně polypropylenové (PP) trubky, které disponují životností přes 100 let. Tyto materiály vynikají vysokou odolností vůči chemikáliím, mechanickému poškození a jsou snadné na instalaci. PVC i PP trubky dobře snášejí zásyp a hutnění, což je důležité pro ochranu proti mrazu a stabilitu potrubí v zemi. Díky těmto vlastnostem jsou ideální pro uložení kanalizačních trubek v různých hloubkách s adekvátním podsypem.

Jaké jsou doporučené průměry a sklon kanalizačního potrubí?

Kanalizační trubky se běžně vyrábí v průměrech od DN 110 do DN 200, které pokrývají potřeby většiny domácích i menších komerčních instalací. Doporučený minimální sklon potrubí je 1-2 %, přičemž ideální hodnota dosahuje 3-4 % pro zajištění spolehlivého samospádu a efektivního odtoku. Správný sklon kanalizace minimalizuje riziko ucpání a usazování kalů. Hloubka uložení potrubí by měla být v souladu s místními normami a zároveň poskytovat ochranu proti mrazu. Podsyp a zásyp potrubí se provádí pečlivým hutněním, aby nedošlo k deformaci trubek.

Zásyp, hutnění a ochrana potrubí při uložení

Zásyp kanalizační trubky v zemi musí mít minimální výšku 30 cm nad vrcholem potrubí, aby byla zajištěna dostatečná ochrana proti mechanickému poškození a mrazu. Při menším krytí je nezbytné potrubí obetonovat, čímž se zvýší jeho pevnost a odolnost vůči zatížení. Hutnění zásypu je klíčové pro stabilitu potrubí a zabránění následným sedáním zeminy.

Ruční hutnění se provádí po vrstvách o tloušťce přibližně 15 cm, což umožňuje rovnoměrné zhutnění a minimalizuje riziko tvorby dutin. Vrstvy nad 30 cm se doporučuje hutnit strojně, zejména u rozsáhlejších nebo zátěžových úseků kanalizace. Nedodržení těchto pravidel vede k častým chybám při nedostatečném zakrytí kanalizační trubky v zemi, které mohou způsobit poškození a poruchy systému.

Jaký materiál a jaká hloubka jsou vhodné pro uložení kanalizační trubky

1. Příprava podsypu – použijte štěrkopísek nebo jemný štěrk s vrstvou 10-15 cm pro rovnoměrné uložení potrubí.
2. Uložení potrubí – pokládejte kanalizační trubky s dodržením správného sklonu kanalizace, obvykle 1-2 %.
3. Zásyp potrubí – zasypte trubku minimálně 30 cm zásypem vhodného materiálu bez kamenů.
4. Ruční hutnění – hutněte zásyp po vrstvách 15 cm až do výšky 30 cm.
5. Strojní hutnění – nad 30 cm vrstvy zásypu hutněte mechanicky.
6. Obetonování – při nedostatečném krytí potrubí proveďte obetonování, aby se zajistila ochrana a stabilita.

Normy, legislativa a doporučení pro uložení kanalizačního potrubí

V České republice platí přesné normy pro hloubku uložení kanalizačních trubek, které zajišťují jejich správnou funkci a ochranu proti mrazu. Minimální hloubka uložení kanalizačního potrubí podle ČSN 75 6760 je 80 cm pod povrchem terénu. Tato norma stanovuje také požadavky na podsyp potrubí a správné zásypy s hutněním, které zaručují stabilitu a ochranu před poškozením.

Legislativa zároveň reflektuje regionální rozdíly, které vyplývají z různých klimatických podmínek a hloubky zamrzání půdy v jednotlivých částech ČR. V oblastech s hlubším zamrzáním je doporučená hloubka uložení kanalizačního potrubí v zemi vyšší, aby byla zajištěna dostatečná ochrana proti mrazu. Normy pro hloubku uložení kanalizačního potrubí tak nepočítají pouze s minimální hloubkou, ale i s požadavky na správný sklon kanalizace, který je nezbytný pro odtok odpadních vod.

• ČSN 75 6760 – minimální hloubka uložení kanalizačních trubek 80 cm
• Regionální normy – upravují hloubku podle klimatických podmínek a zamrzání půdy
• Požadavky na podsyp, zásyp a hutnění zajišťují stabilitu potrubí
• Doporučený sklon kanalizačního svodného potrubí pro správný odtok

Tip: Při ukládání kanalizační trubky v obytné zóně je nutné respektovat jak minimální hloubku, tak správný sklon, aby se zabránilo zpětnému toku vody a zamrznutí potrubí.

Časté dotazy k minimální hloubce uložení kanalizační trubky

Otázka: Jaká je minimální hloubka kanalizační trubky v zemi?

Minimální hloubka uložení kanalizační trubky je obvykle 60 až 80 cm, což chrání potrubí před mrazem a mechanickým poškozením.

Otázka: Proč je důležité dodržet minimální hloubku uložení kanalizační trubky?

Správná hloubka zabraňuje zamrznutí potrubí a snižuje riziko poškození při zatížení povrchu, čímž prodlužuje životnost systému.

Otázka: Jaká je minimální hloubka pro uložení kanalizační trubky v extrémních mrazivých oblastech?

V chladných regionech je vhodné uložit trubky do hloubky nad 80 cm a použít izolaci pro ochranu proti mrazu.

Otázka: Jaký je doporučený sklon kanalizačního potrubí?

Minimální sklon kanalizace by měl být 1 až 2 %, ideálně kolem 3 až 4 %, aby voda správně odtékala bez zbytečných usazenin.

Otázka: Jaká hloubka uložení potrubí je vhodná pod pojezdovými plochami?

Minimální krytí je 60 cm, při nižší hloubce je nutné potrubí obetonovat deskou o tloušťce alespoň 10 cm.

Otázka: Jak se připravuje výkop pro uložení kanalizační trubky?

Výkop by měl být minimálně 80 cm hluboký s rovnou a čistou základnou, podsypem 5 cm z jemného písku a pečlivým uložením trubky.

Otázka: Jaký materiál kanalizačních trubek je vhodný pro uložení do země?

Nejčastěji se používají KG PVC trubky s životností přes 100 let a schopností odolat deformacím do 20 %.

Otázka: Co je podsyp potrubí a jaká je jeho minimální výška?

Podsyp je jemná vrstva písku pod trubkou, která by měla mít minimálně 5 cm, aby chránila trubku před ostrými kameny.

Otázka: Jaký je správný postup hutnění zásypu nad kanalizační trubkou?

Zásyp se hutní ručně po vrstvách 15 cm, strojní hutnění je možné až od 30 cm nad trubkou, aby nedošlo k jejímu poškození.

Otázka: Co dělat, pokud je hloubka uložení menší než doporučená?

V takovém případě je třeba potrubí obetonovat s krycí deskou o minimální tloušťce 10 cm pro ochranu proti mechanickému poškození.

Otázka: Jak hloubka uložení ovlivňuje údržbu kanalizace?

Větší hloubka snižuje riziko poškození, ale ztěžuje přístup pro opravy, proto je třeba najít rovnováhu mezi ochranou a dostupností.

Otázka: Jaký je minimální sklon pro svodné kanalizační potrubí?

Minimální sklon je 1-2 %, což zajišťuje správný odtok splaškových vod bez rizika ucpání.

Otázka: Jaké průměry kanalizačních trubek se používají pro rodinné domy?

Standardní průměry jsou DN 110 až DN 150, přičemž DN 200 se používá na společné úseky více nemovitostí.

Otázka: Jaký význam má zásyp a jak se správně hutní?

Zásyp chrání trubky před poškozením; hutnění se provádí ručně po vrstvách 15 cm a strojně od 30 cm nad trubkou.

Otázka: Co znamená označení kruhové tuhosti trubek SN10 až SN16?

Tento parametr určuje odolnost trubek proti deformacím pod zatížením, přičemž SN10 až SN16 jsou vhodné pro různé zatěžovací podmínky.

Otázka: Jaká je častá chyba při ukládání kanalizačních trubek do země?

Častou chybou je nedostatečný podsyp nebo nehutněný zásyp, což vede k deformacím a poškození potrubí.

Otázka: Pro koho není vhodné ukládat kanalizační trubky v minimální hloubce 60 cm?

Tento způsob není vhodný v extrémně chladných oblastech bez dodatečné izolace nebo tam, kde je vysoké zatížení povrchu bez dostatečného obetonování.
