Montáž a elektrické zapojení zásuvky svépomocí – návod a

Montáž a zapojení zásuvky svépomocí vyžaduje přesné dodržení bezpečnostních pravidel a správné barevné značení vodičů. Srozumitelný postup a pečlivost zajistí funkční a bezpečnou elektroinstalaci ve vaší domácnosti. Poradím vám, jak na to krok za krokem, aby vše proběhlo bez komplikací.

Bezpečná příprava elektroinstalace před montáží zásuvky

Před zahájením montáže zásuvky svépomocí vždy vypněte hlavní jistič daného okruhu, případně všechny jističe, pokud není přesně známo, který jistič zásuvku ovládá. Následně ověřte absenci napětí pomocí spolehlivé zkoušečky napětí, ideálně digitálního přístroje, protože zkoušečky ve tvaru šroubováku nemusí být vždy přesné. Pro vlastní ochranu používejte izolační rukavice s minimální izolační třídou 1000 V a nářadí s izolovanými držadly, které splňuje normu EN 60900.

Při přípravě vodičů odizolujte izolaci na délku přibližně 12 mm pomocí odizolovacích kleští, aby nedošlo k poškození měděného jádra. Dodržujte standardní barevné značení vodičů: fázový vodič (L) je hnědý nebo černý, nulový vodič (N) modrý a ochranný vodič (PE) zelenožlutý. Při zapojení zásuvky zepředu je kontakt L vlevo, PE uprostřed a N vpravo. Vodiče musí být pevně upevněné ve svorkách, nesmí se dotýkat kovových částí navzájem ani být volné, aby se zabránilo zkratům a přehřívání.

• Vypněte hlavní jistič nebo všechny jističe ovládající okruh zásuvky
• Ověřte absenci napětí digitální zkoušečkou napětí
• Použijte izolační rukavice s izolační třídou 1000 V a nářadí s certifikovanými izolovanými držadly
• Odizolujte vodiče na 12 mm pomocí odizolovacích kleští, neštípejte měděné jádro
• Respektujte barevné značení vodičů (L – hnědý/černý, N – modrý, PE – zelenožlutý)
• Připojte vodiče pevně do správných svorek (L, N, PE), vyvarujte se kontaktu kovových částí vodičů navzájem

Tip: Častou chybou je nedostatečné odizolování vodičů, které vede k špatnému kontaktu a následnému přehřívání zásuvky. Dále si dejte pozor na správné zapojení ochranného vodiče PE, jeho absence nebo chybný připoj může způsobit nebezpečí úrazu elektrickým proudem.

Pro koho se montáž zásuvky svépomocí hodí: Zkušenější domácí kutilové s alespoň základní znalostí elektroinstalace a vhodným nářadím.

Pro koho není vhodná: Osoby bez elektro znalostí, starší elektroinstalace s kombinací vodičů PEN (TN-C systém) nebo pochybnosti o stavu elektroinstalace, kdy je lepší přenechat práci kvalifikovanému elektrikáři.

Správná příprava a připojení vodičů zásuvky

Správná příprava vodičů je nezbytná pro bezpečné a spolehlivé zapojení zásuvky. Přesná délka odizolování 12 mm zajišťuje optimální kontakt vodiče se svorkou a minimalizuje riziko zkratu nebo uvolnění. Barevné značení vodičů podle platných norem usnadňuje orientaci a zabraňuje chybám při montáži.

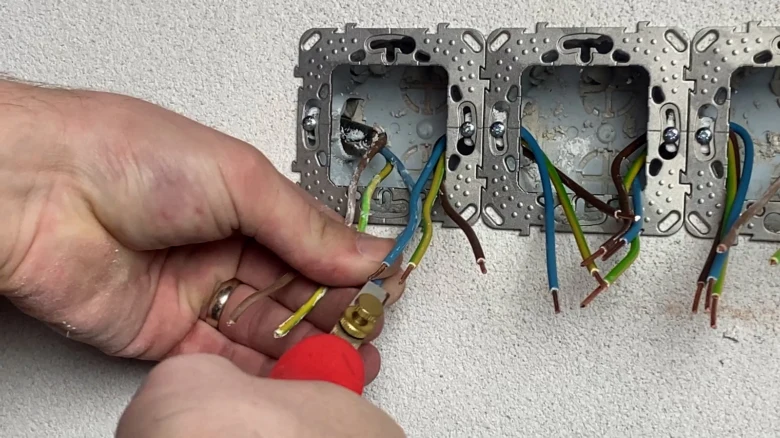

Jak správně odizolovat a připojit vodiče zásuvky?

Vodiče se odizolují na délku přesně 12 mm, což odpovídá standardu pro pevné uchycení v kontaktech zásuvky. Fázový vodič (L) má barvu hnědou nebo černou, nulový vodič (N) je modrý a ochranný vodič (PE) zelenožlutý. Tyto vodiče se připojují na kontakty označené L, N a PE. Svorky mohou být šroubové nebo bezšroubové – u šroubových je nutné dotáhnout šroub s momentem odpovídajícím výrobci, aby se zabránilo pozdějšímu uvolnění vodiče, které může způsobit přehřívání. Bezšroubové svorky drží vodič díky pružinovému mechanismu, který zajišťuje trvalý kontakt bez potřeby utahování.

Tip: Častou chybou je nedostatečné utažení šroubových svorek, které vede k přehřívání kontaktů a může vyústit až v požár. Dodržujte předepsané utahovací momenty a vždy kontrolujte pevnost uchycení vodičů.

Jak bezpečně připojit kabel do zásuvky?

Při připojování kabelu je nutné zajistit, aby vodiče nebyly mechanicky namáhány ohyby nebo tahem, které by mohly poškodit izolaci nebo uvolnit svorky. Používejte nářadí s izolovanými držadly a izolační rukavice pro ochranu proti úrazu elektrickým proudem. Vodiče musí být pevně zasazeny do svorek a nesmí se dotýkat kovových částí navzájem, aby nedocházelo ke zkratům. Kabel by měl být upevněn v montážní krabici tak, aby se zabránilo jeho posunu a poškození.

Tip: Pro koho se montáž zásuvky svépomocí hodí – zvládnou ji zkušení domácí kutilové se základní znalostí elektroinstalace a správným nářadím. Pro starší elektroinstalace s netypickým zapojením nebo v sítích TN-C je vhodnější vyhledat odborníka kvůli zvýšenému riziku.

Dodržení těchto postupů a bezpečnostních pravidel výrazně snižuje riziko závad a zajišťuje dlouhodobou spolehlivost zásuvky v domácnosti.

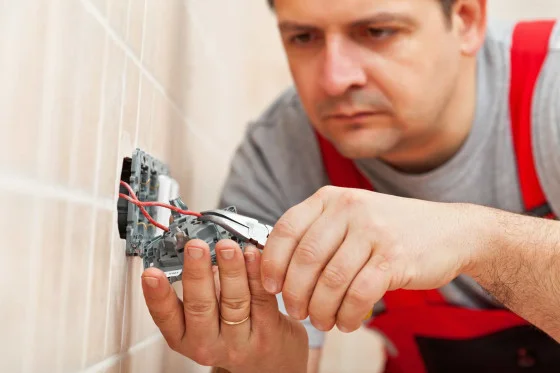

Montáž zásuvky do montážní krabice a upevnění rámečku

Montáž zásuvky svépomocí začíná upevněním zásuvky do montážní krabice pomocí šroubů. Tento způsob zajišťuje pevné a bezpečné uchycení. Při instalaci je nutné dodržet správné barevné značení vodičů a pečlivě odizolovat konce kabelů, což výrazně zvyšuje bezpečnost elektroinstalace.

1. Připojení vodičů – podle schématu zapojení zásuvky správně připojte fázi, nulák a ochranný vodič.
2. Upevnění zásuvky – vložte zásuvku do montážní krabice a přišroubujte ji pomocí šroubů.
3. Nasazení rámečku – rámeček zatlačte až do cvaknutí, u některých typů zásuvek, například Schneider Unica, je rámeček pevně zacvaknutý a není třeba jej šroubovat.

Tip: Při montáži zásuvky svépomocí dbejte na správné zapojení a bezpečnost, aby nedošlo k chybám při zapojení zásuvky a jak se jim vyhnout.

Kontrola a testování funkčnosti zásuvky po montáži

Po dokončení montáže zásuvky vždy nejprve zapněte jistič, který ji ovládá. Sledujte, zda při zapnutí nevypadne proudový chránič (RCD). Jeho vypnutí signalizuje nesprávné zapojení nebo závadu v elektroinstalaci, což vyžaduje okamžitou kontrolu před dalším používáním zásuvky. Proudový chránič musí zůstat aktivní, jinak hrozí riziko úrazu elektrickým proudem.

Následně proveďte vizuální kontrolu zásuvky i jejího okolí. Pozorujte známky přehřívání, jako jsou žloutnutí nebo tavení plastového krytu, praskliny, jiskření či spáleniny. Tyto příznaky indikují poruchu kontaktů nebo špatné upevnění vodičů, což může vést k požáru. Častou chybou při montáži je nedostatečné utažení šroubů svorek, které způsobuje přehřívání a zvyšuje riziko vzniku jisker.

Pro ověření správnosti zapojení použijte specializovaný měřicí přístroj, například multifunkční tester zásuvek. Ten prověří:

• spojitost ochranného vodiče (PE)
• správnou polaritu fázového (L) a nulového vodiče (N)
• funkčnost proudového chrániče
• případné zkraty nebo přerušení vodičů

Doporučená délka odizolování vodičů je přibližně 12 mm, což umožňuje pevné a bezpečné uchycení v kontaktech bez rizika kontaktu kovových částí mezi sebou.

Nepoužívejte zásuvku, pokud měření odhalí nesprávnou polaritu, přerušený ochranný vodič nebo pokud se při zapnutí jističe opakovaně vypíná proudový chránič. V takovém případě je nutné zásuvku demontovat a zapojení zkontrolovat, případně vyhledat odbornou pomoc.

• Zapněte jistič a ověřte, že proudový chránič nevypadne
• Proveďte vizuální kontrolu zásuvky na známky přehřívání a mechanického poškození
• Změřte spojitost ochranného vodiče, polaritu a funkčnost pomocí testeru
• Zkontrolujte pevnost utažení vodičů v kontaktech, ideálně s odizolováním 12 mm
• Nepoužívejte zásuvku při jakýchkoli závadách nebo nestabilitě jističe

Jak připojit kabel do zásuvky bezpečně

Při montáži zásuvky svépomocí dodržujte přesné odizolování vodičů na 12 mm a respektujte standardní barevné značení: hnědý (nebo černý) vodič připojte na L, modrý na N a zelenožlutý na PE. Pevné utažení vodičů v kontaktech zabrání přehřívání a jiskření, čímž minimalizujete riziko poruchy a požáru.

Specifika zapojení zásuvky ve starších a speciálních instalacích

Starší elektroinstalace vyžadují odlišný přístup při montáži zásuvky kvůli specifickým typům vodičů a zapojení. Pochopení rozdílů mezi TN-C, TN-S a TN-C-S systémy je klíčové pro bezpečné zapojení zásuvky doma, včetně dodržení správného barevného značení vodičů a pečlivého odizolování vodičů.

Co je to elektroinstalace TN-C a její rizika

Elektroinstalace TN-C kombinuje nulový a ochranný vodič do jednoho vodiče PEN. Tento systém vyžaduje zvýšenou opatrnost při zapojení zásuvky, protože nesprávné připojení PEN vodiče může ohrozit bezpečnost elektroinstalace a uživatele.

Rozdíl mezi TN-S a TN-C-S instalací

V systému TN-S jsou nulový (N) a ochranný vodič (PE) oddělené po celé délce instalace, což usnadňuje bezpečné zapojení zásuvky svépomocí. TN-C-S kombinuje PEN vodič v části instalace a později jej odděluje na N a PE, což vyžaduje přesné schema zapojení zásuvky doma.

Kombinace měděných a hliníkových vodičů

Spojování měděných a hliníkových vodičů bez odborného posouzení hrozí korozí a mechanickým poškozením. Proto montáž zásuvky svépomocí v takových instalacích doporučuji konzultovat s elektrikářem, aby byla zachována bezpečnost elektroinstalace.

Montáž a zapojení venkovní zásuvky s ohledem na bezpečnost

Montáž a zapojení venkovní zásuvky vyžaduje dodržení přísných pravidel bezpečnosti elektroinstalace. Venkovní zásuvka musí být vybavena voděodolnou krytkou a správným těsněním, aby se zabránilo pronikání vlhkosti. Rámeček se volí podle prostředí, kde zásuvka bude instalována, s ohledem na odolnost proti povětrnostním vlivům. Při montáži zásuvky svépomocí je klíčové správné odizolování vodičů a respektování barevného značení vodičů pro bezpečné zapojení zásuvky. Pro začátečníky pomůže přehledný postup montáže a zapojení venkovní zásuvky, který minimalizuje riziko chyb, například nesprávného zapojení nebo nedostatečného upevnění krytky.

Postup montáže a zapojení venkovní zásuvky

Tip: Častou chybou při zapojení venkovní zásuvky je nedostatečné utěsnění krytky, což vede k poškození elektroinstalace vlhkostí. Dodržujte doporučené normy a vždy používejte vhodné komponenty pro venkovní prostředí.

Časté dotazy k montáži a zapojení zásuvky svépomocí

Otázka: Jak správně vypnout jistič před montáží zásuvky?

Vypněte hlavní jistič nebo jistič ovládající konkrétní zásuvku a vždy ověřte absenci napětí zkoušečkou napětí pro bezpečnost elektroinstalace.

Otázka: Jak dlouho odizolovat vodiče pro zapojení zásuvky?

Vodiče odizolujte na délku přibližně 12 mm, což umožní pevné a bezpečné připojení do svorek zásuvky.

Otázka: Jaké jsou barvy vodičů a jejich funkce při zapojení zásuvky?

Fázový vodič je hnědý nebo černý, nulový modrý a ochranný zelenožlutý, každý vodič připojte na odpovídající kontakt zásuvky podle barevného značení vodičů.

Otázka: Jak upevnit zásuvku do montážní krabice?

Zásuvku pevně přišroubujte pomocí vhodných šroubů do montážní krabice, aby byla bezpečná a stabilní.

Otázka: Jak nasadit rámeček na zásuvku?

Rámeček zatlačte na zásuvku, dokud nezaskočí cvaknutím; některé modely mají rámeček zacvaknutý bez šroubování.

Otázka: Jak provést kontrolu funkčnosti zásuvky po montáži?

Zapněte jistič, zkontrolujte, že nevypadne proudový chránič, a změřte polaritu i ochranu zásuvky.

Otázka: Jaké jsou varovné příznaky špatného zapojení zásuvky?

Zahřívání, jiskření, žloutnutí krytu nebo opakované vypínání jističe signalizují chyby při zapojení zásuvky.

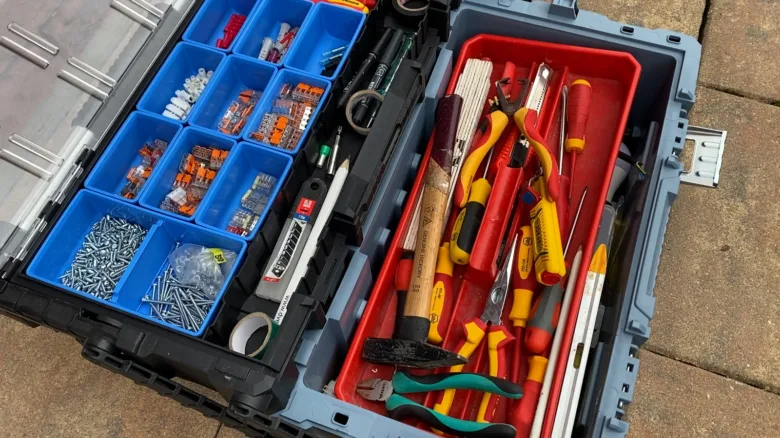

Otázka: Jaké nářadí potřebuji pro montáž zásuvky svépomocí?

Potřebujete odizolovací kleště, šroubovák, zkoušečku napětí, štípací kleště a kabelový nůž.

Otázka: Jak postupovat při zapojení zásuvky ve starší elektroinstalaci TN-C?

V TN-C je ochranný a nulový vodič spojen v jednom vodiči PEN, proto je nutné zvýšené opatrnosti a odborné posouzení.

Otázka: Jak správně zapojit venkovní zásuvku?

Použijte voděodolnou krytku a těsnění, aby byla zásuvka chráněna proti vlhkosti a povětrnostním vlivům.

Otázka: Mohu zapojit zásuvku s bezšroubovými svorkami svépomocí?

Ano, ale důležité je pevné upevnění vodičů, aby nedocházelo k uvolnění a poruchám.

Otázka: Jaká je doporučená tloušťka vodičů pro zásuvky?

Používejte vodiče minimálně 2,5 mm² pro zásuvkové okruhy a až 4 mm² u hlavních přívodů.

Otázka: Co dělat, když zásuvka při testu vykazuje závady?

Nepoužívejte ji a vyhledejte kvalifikovaného elektrikáře k opravě.

Otázka: Jak zapojit 3fázovou zásuvku svépomocí?

Tento postup vyžaduje znalosti třífázového systému a doporučuje se konzultace s odborníkem.

Otázka: Jak zapojit zásuvku s dvěma vodiči?

Určete správně fázový a nulový vodič a dodržte bezpečnostní pravidla, v případě pochybností konzultujte odborníka.
