Možnosti a pravidla instalace plynové trubky do zdi domu
Instalace plynové trubky do zdi vyžaduje přesné dodržení bezpečnostních pravidel a použití vhodných materiálů, jako jsou chráničky na plynové potrubí. Správné vedení plynu ve zdi zajistí spolehlivý a bezpečný vnitřní rozvod plynu ve vašem domě. Neznalost platných předpisů může vést k rizikům, proto je klíčové postupovat podle aktuálních norem.
📋 Shrnutí v bodech
- Plynové potrubí ve zdi musí být uloženo v cementové maltě s krytím minimálně 10 mm.
- Pro vedení v dutých cihlách je povinná plynotěsná chránička s možností odvětrání.
- Systém ALPEX-GAS umožňuje vedení plynových trubek ve zdi bez ocelového krytí do tlaku 5,0 bar.
- Minimální vzdálenost plynovodu od stěn je 20 mm, od podlahy alespoň 10 mm při vedení po povrchu.
- Plynovod nesmí být veden v nevětraných nebo neprůchodných šachtách, ani pod omítkou bez dodržení bezpečnostních opatření.
Možnosti vedení plynové trubky ve zdi a jejich pravidla
Možnosti instalace plynové trubky do zdi zahrnují vedení trubek přímo uvnitř drážek ve zdi nebo po povrchu stěn s dodržením předepsaných vzdáleností. Plynová trubka musí být vždy mechanicky chráněna cementovou maltou s minimálním krytím 10 mm, což zabraňuje poškození během provozu i stavebních úprav.
Způsoby vedení plynové trubky ve zdi
Plynové trubky pro rozvod plynu lze vést uvnitř drážky vyfrézované do zdi, kde musí být po instalaci pevně zakryty cementovou maltou o minimální tloušťce 10 mm. Tento způsob vedení plynu ve zdi zajišťuje trvalou ochranu potrubí před mechanickým poškozením. Alternativně lze plynovou trubku instalovat po povrchu stěn, kde je nutné dodržet minimální vzdálenost 20 mm od stěny a 10 mm od podlahy, aby byla zachována bezpečnost a přístupnost. Pro vnitřní rozvod plynu v domě se často používají materiály jako měděné trubky nebo speciální trubky ALPEX-GAS s odpovídající chráničkou na plynové potrubí.
Pravidla pro montáž a krytí plynových trubek
Při montáži plynové trubky do zdi je povinné zajistit cementové krytí o minimální tloušťce 10 mm pro mechanickou ochranu potrubí. Trubky nesmí být položeny přímo na podlahu a musí být udržována nejméně 10mm vzdálenost od ní. Dále je nutné dodržovat minimální odstup 20 mm od stěn, což zabraňuje přímému kontaktu s konstrukcí a umožňuje případnou kontrolu nebo opravu. Tyto pravidla pro vedení plynových trubek ve zdi vycházejí z bezpečnostních norem a zajišťují dlouhodobou funkčnost rozvodu plynu v domě. Častou chybou je nedostatečné krytí nebo uložení trubky příliš blízko stěn, což může vést k mechanickému poškození při dalších stavebních pracích.
- Plynová trubka musí být vždy chráněna cementovou maltou min. 10 mm
- Minimální vzdálenost od stěny je 20 mm
- Minimální vzdálenost od podlahy při vedení po povrchu je 10 mm
- Používejte vhodné materiály povolené pro rozvod plynu ve zdi
Tip: Pro správnou instalaci doporučuji konzultovat konkrétní normy a povolené materiály, protože nesprávná montáž může ohrozit bezpečnost celého rozvodu plynu.
Použitelné materiály a systémy pro plynové trubky ve zdi
Pro bezpečný a dlouhodobý rozvod plynu v domě platí přísná pravidla týkající se použitých materiálů. Mezi povolené materiály pro plynové potrubí ve zdi patří ocelové, měděné a vícevrstvé plastové trubky, přičemž každý typ má specifické vlastnosti a určení. Ocelové potrubí se běžně využívá pro stoupačky a společné prostory, kde je vyžadována vysoká mechanická odolnost. Měděné potrubí nabízí dobrou korozní odolnost a je vhodné pro vnitřní rozvod plynu v mědi, například v bytových jednotkách.
Vícevrstvé plastové potrubí ALPEX-GAS je certifikováno pro tlak do 5,0 bar a představuje moderní řešení s výhodou snadné instalace. Aby bylo možné toto potrubí vést ve zdi, musí být opatřeno mechanickou ochranou v podobě chráničky na plynové potrubí, která zabraňuje poškození během montáže i provozu. Dodržení těchto bezpečnostních norem je klíčové pro správnou montáž a dlouhodobou bezpečnost rozvodu plynu.
| Materiál | Použití | Specifikace |
|---|---|---|
| Ocelové potrubí | Stoupačky, společné prostory | Vysoká mechanická odolnost |
| Měděné potrubí | Vnitřní rozvod plynu | Odolnost vůči korozi |
| ALPEX-GAS (vícevrstvé plastové) | Vedení plynu ve zdi | Certifikace do 5,0 bar, nutná mechanická ochrana |
Jaké jsou povolené materiály pro plynové potrubí ve zdi
Zásadní je volba materiálu, který splňuje bezpečnostní normy pro vedení plynu ve zdi. ALPEX-GAS je dnes často preferovanou variantou díky své flexibilitě a certifikaci, ale jeho instalace vyžaduje použití chráničky na plynové potrubí. Ocel a měď zůstávají standardem tam, kde je třeba vyšší pevnost a odolnost.
Bezpečnostní normy a pravidla pro instalaci plynových trubek ve zdi
Bezpečnostní normy a pravidla pro instalaci plynových trubek ve zdi stanovují jasné požadavky, jak zajistit bezpečnost plynového rozvodu ve zdi a předejít rizikům úniku plynu nebo požáru. Plynová trubka musí být vedena tak, aby byla snadno přístupná pro kontrolu a údržbu, což vylučuje její uložení v nevětraných šachtách.
Minimální vzdálenost mezi plynovým potrubím a ostatními instalacemi, například elektrickými kabely nebo vodovodními trubkami, je stanovena na 20 mm. Toto pravidlo platí vždy, bez ohledu na materiál potrubí, a výrazně snižuje riziko vzniku nebezpečných situací.
Protipožární ochrana vyžaduje, aby vedení plynu ve zdi bylo provedeno s použitím vhodné chráničky na plynové potrubí, která brání šíření ohně a mechanickému poškození. V rámci vnitřního rozvodu plynu v domě se nejčastěji používají trubky pro rozvod plynu z mědi nebo speciální plastové materiály jako ALPEX-GAS, které splňují platné normy.
- Plynové potrubí nesmí být vedeno v nevětraných šachtách
- Plynová trubka musí být snadno přístupná pro revizi a opravy
- Minimální vzdálenost 20 mm od ostatních instalací je povinná
- Musí být použita chránička na plynové potrubí s protipožárními vlastnostmi
- Při rozvodu plynu v domě preferujte materiály schválené normami, například měď nebo ALPEX-GAS
Dodržení těchto pravidel pro vedení plynových trubek ve zdi je nezbytné pro bezpečnost a spolehlivost celého plynového rozvodu.
Montáž plynové trubky do zdi krok za krokem
Montáž plynové trubky do zdi vyžaduje přesný postup a dodržení platných norem (TPG 704 01, PTN 704 05), aby byl rozvod plynu bezpečný, trvanlivý a provozně spolehlivý. Následující kroky popisují konkrétní postup instalace včetně přípravy zdi, ochranných opatření a kontrolních zkoušek.

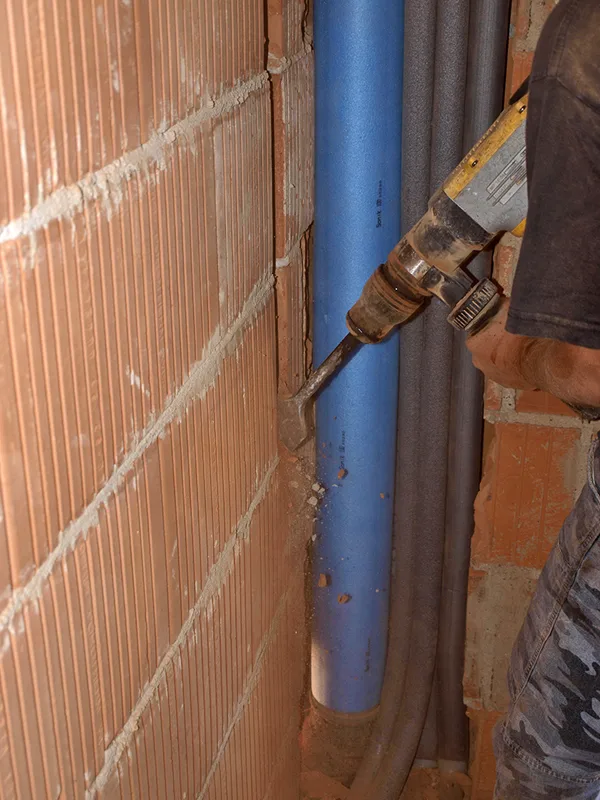

Příprava zdi a vyvrtání drážky
Před instalací plynové trubky je nutné připravit pevnou konstrukci zdi, ideálně z plných cihel nebo betonových bloků. U zdiva z dutých cihel je třeba použít plynotěsnou chráničku. Drážka se vyvrtá nebo vyseče s minimální hloubkou 50 mm a šířkou přizpůsobenou průměru trubky plus chráničky, aby bylo možné potrubí bezpečně uložit bez deformace. Při vrtání je nezbytné ověřit umístění elektroinstalace a dalších rozvodů, aby nedošlo k jejich poškození.
Použití plynotěsné chráničky
Plynotěsná chránička je povinná zejména při vedení plynového potrubí ve zdivu z dutých cihel, kde by mohl unikat plyn do dutin konstrukce. Chránička chrání trubku proti mechanickému poškození a umožňuje bezpečné odvětrání případného úniku plynu do venkovního prostoru, čímž splňuje bezpečnostní požadavky pro vnitřní rozvod plynu. Pro vedení v plných zdech lze použít trubky bez chráničky, avšak vždy s krytím cementovou maltou minimálně 10 mm.
Fixace a tlakové zkoušky
Plynová trubka se pevně fixuje pomocí speciálních svorek nebo konzol, které zabraňují jejímu pohybu a tím i poškození spojů během provozu. Po dokončení montáže se provádí tlaková zkouška těsnosti podle normy TPG 704 01, která ověřuje správnost instalace a bezpečnost rozvodu. Po úspěšné zkoušce se potrubí zakryje cementovou maltou s minimálním krytím 10 mm, která zajišťuje mechanickou ochranu proti poškození při dalších stavebních pracích.
- Vrtání drážky – hloubka minimálně 50 mm, šířka přizpůsobená průměru trubky a chráničky
- Vložení plynotěsné chráničky – povinné u zdiva z dutých cihel, umožňuje odvětrání plynu
- Uložení a pevná fixace trubky – zabrání pohybu a mechanickému poškození
- Provedení tlakové zkoušky – ověření těsnosti podle TPG 704 01
- Zakrytí cementovou maltou – krytí minimálně 10 mm pro ochranu potrubí
Tip: Na co si dát pozor – častou chybou je nedostatečné krytí cementovou maltou, které může vést k poškození plynové trubky při následných stavebních zásazích. Montáž plynové trubky do zdi je vhodná pro rozvody v mědi i certifikované vícevrstvé systémy ALPEX-GAS, ale není doporučena bez odborné konzultace u nestandardních typů zdiva nebo konstrukcí s vysokou vlhkostí.
Specifické požadavky na instalaci v různých typech zdí
Instalace plynové trubky do zdi vyžaduje přizpůsobení podle typu konstrukce a přesné dodržení norem TPG 704 01 a PTN 704 05. V případě vedení v dutých cihlách je povinné použití plynotěsné chráničky, která zabraňuje úniku plynu do dutin a zároveň chrání potrubí před mechanickým poškozením. Plynové potrubí nesmí být v přímém kontaktu s lepidly nebo izolačními materiály, protože tyto látky mohou poškodit povrch trubek a způsobit netěsnosti.
V betonových zdech je nezbytná pevná fixace plynových trubek, aby se zabránilo pohybům, které by mohly poškodit spoje a způsobit závady v rozvodu plynu. Betonová konstrukce poskytuje vysokou mechanickou ochranu, ale instalace musí respektovat stanovenou hloubku uložení potrubí, zpravidla minimálně 10 mm krytí cementovou maltou, a musí být doplněna vhodnou chráničkou pro ochranu trubek.
Při instalaci v sádrokartonových konstrukcích je nutné použít speciální ochranné prvky, které zamezí poškození plynového potrubí při manipulaci s deskami a zajistí bezpečné vedení trubek. Plynovod nesmí být ukryt pod sádrokartonem bez možnosti přístupu a musí být chráněn proti mechanickému poškození, například pomocí certifikovaných chrániček a pevné fixace.
| Typ zdi | Povinné prvky | Rizika bez ochrany |
|---|---|---|
| Duté cihly | Plynotěsná chránička, minimální krytí 10 mm cementovou maltou | Únik plynu do dutin, mechanické poškození potrubí |
| Betonová zeď | Pevná fixace, chránička, minimální krytí 10 mm cementovou maltou | Poškození spojů, netěsnosti, závady vedení |
| Sádrokarton | Speciální ochranné prvky, přístupnost, pevná fixace | Poškození potrubí, riziko úniku plynu |
Jaké jsou nejčastější chyby při instalaci plynové trubky do zdi
Častou chybou je vedení plynového potrubí v dutých cihlách bez plynotěsné chráničky, což může vést k nekontrolovatelnému úniku plynu do dutin. Další častou chybou je přímý kontakt trubek s lepidly nebo izolačními materiály, které mohou poškodit povrch potrubí a způsobit netěsnosti. Nedostatečná fixace v betonových zdech vede k pohybům potrubí a poškození spojů.
Tip: Pro vnitřní rozvod plynu v mědi doporučuji používat schválené plynotěsné chráničky, které splňují normy pro vedení plynového potrubí ve zdi i v zemi. Instalace plynové trubky do zdi je vhodná pro objekty s pevnou konstrukcí, kde lze zajistit správnou fixaci a přístupnost. Naopak nevhodná je pro nestabilní nebo vlhké konstrukce bez možnosti bezpečné fixace a kontroly potrubí.
Revize, údržba a prevence úniků plynu ve zdi
Revize plynovodu by měla probíhat minimálně jednou za 2 roky, aby se zajistila bezpečnost rozvodu plynu v domě. Pravidelná údržba pomáhá odhalit možné závady v trubkách pro rozvod plynu, zejména u vedení plynu ve zdi, kde je inspekce složitější. Detekce úniku plynu kombinuje používání elektronických detektorů a vizuální kontroly chráničky na plynové potrubí, která chrání trubky před mechanickým poškozením.
Pro prevenci úniků je klíčové dodržovat bezpečnostní normy pro plynové trubky ve zdi a správně zvolit povolené materiály pro plynové potrubí ve zdi, například rozvod plynu v mědi nebo speciální ALPEX-GAS. Důležité jsou také požadavky na ochranné pásmo plynovodu při vedení ve zdi, které zabraňují přímému kontaktu s jinými rozvody či konstrukcemi.
- Provádějte pravidelné revize plynovodu minimálně každé 2 roky
- Používejte detektory úniku plynu a provádějte vizuální kontrolu chráničky
- Dodržujte normy a používejte certifikované materiály pro vnitřní rozvod plynu
- Zajistěte správné ochranné pásmo při instalaci plynové trubky do zdi
Tip: Častou chybou je zanedbání pravidelných revizí, což může vést k nebezpečnému úniku plynu skrytému ve zdi.
Časté dotazy k instalaci plynové trubky do zdi
Otázka: Jaká je minimální hloubka uložení plynového potrubí ve zdi?
Plynová trubka musí být uložena minimálně 10 mm pod omítkou v cementové maltě, aby byla chráněna před mechanickým poškozením.
Otázka: Jaké jsou minimální vzdálenosti plynové trubky od stěn a podlahy?
Ochranné pásmo pro vedení plynu ve zdi je nejméně 20 mm od stěn a při vedení po povrchu alespoň 10 mm od podlahy.
Otázka: Je možné vést plynovou trubku v dutých cihlách?
Ano, ale plynová trubka musí být uložena v plynotěsné chráničce na plynové potrubí s možností odvětrání, aby se zabránilo hromadění plynu.
Otázka: Jaké materiály se používají pro instalaci plynových trubek ve zdi?
Používají se ocelové trubky, měď a certifikované vícevrstvé plastové trubky ALPEX-GAS, které jsou vhodné pro vnitřní rozvod plynu s tlakem do 5,0 bar.
Otázka: Jak často je potřeba provádět revize plynových instalací?
Revize plynového rozvodu v domě by měla být prováděna odborníkem minimálně jednou za dva roky.
Otázka: Jak zajistit bezpečnost plynového rozvodu ve zdi?
Bezpečnost zajistíte dodržením minimálních vzdáleností, správnou montáží plynotěsné chráničky, pravidelnou kontrolou těsnosti a přístupností potrubí.
Otázka: Jaký je postup montáže plynové trubky do zdi?
Montáž začíná vyvrtáním drážky, vložením plynotěsné chráničky, upevněním trubky, provedením tlakové zkoušky a zakrytím cementovou maltou.
Otázka: Lze instalovat plynové trubky do sádrokartonu?
Ano, ale je nutné použít speciální ochranné prvky, které zabrání poškození a zajistí bezpečné vedení plynu.
Otázka: Může být plynová trubka v přímém kontaktu s lepidly nebo izolačními materiály?
Ne, kontakt s lepidly nebo izolačními materiály může poškodit trubku a ohrozit těsnost rozvodu plynu.
Otázka: Jaké jsou požadavky na místnosti s plynovými spotřebiči?
Místnosti musí mít větrání s minimální plochou 200 cm² a objem od 10 do 26 m³ podle typu spotřebiče.
Otázka: Jaká je funkce plynotěsné chráničky?
Chránička na plynové potrubí zajišťuje plynotěsnost a umožňuje bezpečné odvětrání případného úniku plynu z prostoru vedení ve zdi.
Otázka: Jaké jsou nejčastější chyby při instalaci plynových trubek do zdi?
Typické chyby jsou vedení bez chráničky, nedodržení ochranných pásem, špatná fixace trubek a vynechání tlakových zkoušek.
Otázka: Jaké jsou možnosti vedení plynové trubky v podlaze?
Vedení plynu v podlaze je možné, ale pouze za přísného dodržení bezpečnostních norem, přičemž není vhodné do obytných prostor.
Otázka: Jakým způsobem se fixuje plynová trubka ve zdi?
Trubky pro rozvod plynu se fixují pomocí konzol a úchytů tak, aby nebyly namáhány pohybem a spojení zůstala bezpečná.
Otázka: Jak se provádí tlaková zkouška plynové instalace?
Tlaková zkouška ověřuje těsnost potrubí tlakem do 5,0 bar a musí být provedena před zakrytím instalace ve zdi.
