Výběr a umístění vývodu digestoře v kuchyni včetně zapojení
Výběr správného vývodu pro digestoř v kuchyni ovlivňuje účinnost odsávání i bezpečnost provozu. Zohlednit je třeba průměr odtahového potrubí, umístění zpětné klapky a precizní elektrické zapojení, které zajistí bezproblémový chod zařízení. Správné technické řešení šetří energii i čas při instalaci a minimalizuje riziko závad.
💡 Důležité na úvod
- Ideální vzdálenost mezi varnou deskou a digestoří je 65-75 cm, u indukčních desek minimálně 50 cm.
- Průměr potrubí vývodu by měl být 125 mm pro výkon do 500 m³/h a 150 mm pro výkon do 800 m³/h.
- Každý ohyb v odtahovém potrubí snižuje účinnost digestoře přibližně o 15 %.
- Digestoř musí být připojena na elektrickou zásuvku s napětím 230 V a ideálně vlastním jističem.
- Vývod digestoře by měl být umístěn minimálně 2 metry od oken sousedů, aby se zabránilo obtěžování pachy.
Optimální umístění vývodu digestoře v kuchyni

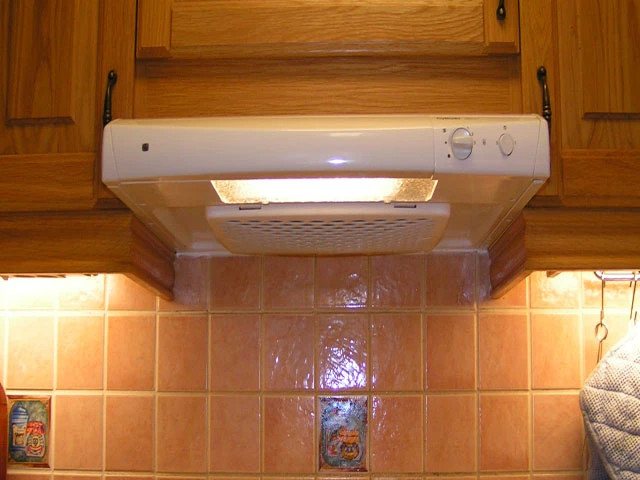

Optimální výška spodní hrany digestoře nad varnou deskou by měla být 65 až 75 cm, u indukčních varných desek minimálně 50 cm, aby se zajistilo bezpečné a efektivní odsávání par. Digestoř by měla mít šířku o 10 až 15 cm větší než varná deska, což zlepšuje zachycení výparů a pachů. Umístění vývodu závisí na typu digestoře: komínové modely vyžadují vývod ve stěně nad varnou deskou, ostrůvkové digestoře se instalují s vývodem ve stropě uprostřed kuchyně a vestavné typy mají vývod integrovaný do kuchyňské linky.
Standardní průměr odtahového potrubí pro digestoře s výkonem do 500 m³/h je 125 mm, pro výkonnější modely do 800 m³/h se doporučuje 150 mm. Tento průměr minimalizuje turbulence vzduchu a snižuje hlučnost. V panelových domech je nezbytné instalovat zpětnou klapku digestoře, která zabraňuje zpětnému proudění pachů a studeného vzduchu do bytu. Recirkulační digestoře nepotřebují vývod ven, protože využívají uhlíkové filtry, avšak jejich účinnost odsávání je o 30-40 % nižší a nevylučují vlhkost.
Návod na umístění vývodu digestoře v kuchyni včetně elektrického zapojení
Vývod digestoře by měl být umístěn tak, aby odtahové potrubí mělo co nejkratší a nejpřímější trasu, ideálně s maximálně jedním ohybem, protože každý ohyb snižuje účinnost odsávání přibližně o 15 %. Minimální vzdálenost mezi kolenem potrubí a vývodem digestoře musí být alespoň 30 cm. Potrubí doporučuji izolovat, aby se zabránilo kondenzaci a snížil hluk. Elektrické zapojení digestoře musí odpovídat platným normám, přičemž je nutné použít samostatnou zásuvku 230 V s vlastním jističem. Při instalaci vypněte hlavní jistič a zajistěte správnou izolaci kabeláže podle návodu výrobce.
Tip: Nejčastější chybou je nesprávná výška instalace vývodu a použití potrubí s příliš malým průměrem, což vede ke sníženému výkonu digestoře a zvýšené hlučnosti.
Pro koho se to hodí: Tento postup je vhodný pro nové i rekonstrukční instalace v bytech i rodinných domech, kde je možné vést odtahové potrubí s odpovídajícím průměrem a délkou.
Pro koho NE: Nevhodné je pro byty v panelácích bez možnosti vyvést odtah ven, kde je nutné použít recirkulační digestoř bez odtahu.

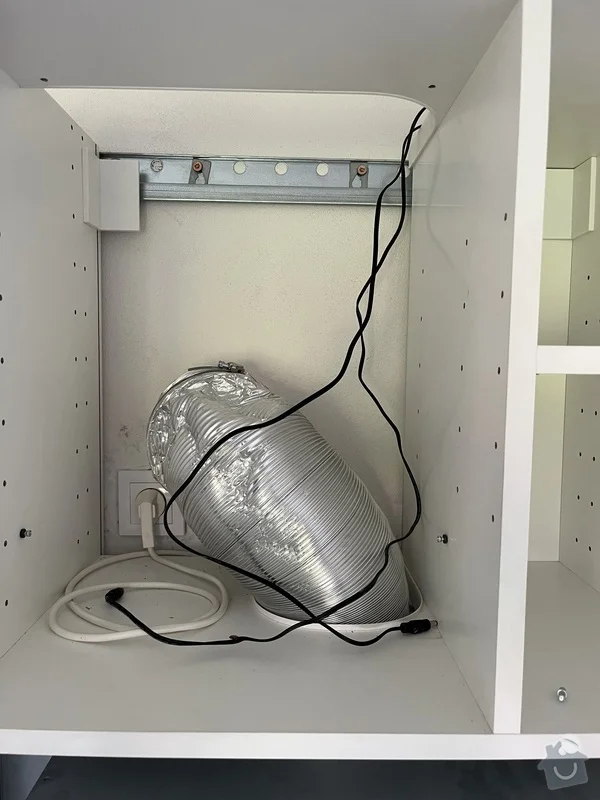

Výběr materiálu a průměru odtahového potrubí
Odtahové potrubí patří mezi klíčové prvky správné instalace digestoře v kuchyni. Výběr vhodného materiálu a průměru výrazně ovlivňuje výkon digestoře, hlučnost a životnost celého systému. Správný průměr potrubí odpovídá výkonu digestoře a minimalizuje turbulence vzduchu, což je nezbytné pro efektivní odvod par.
Jaký je standardní průměr a materiál odtahového potrubí?
Standardní průměr odtahového potrubí se volí podle maximálního výkonu digestoře. Pro zařízení s výkonem do 500 m³/h se doporučuje průměr 125 mm, zatímco pro výkonnější digestoře do 800 m³/h je vhodnější 150 mm. Tento rozměr zajistí dostatečný průtok vzduchu a efektivní odvod zápachu a par.
Nejčastěji používané materiály jsou hliníkové a plastové potrubí. Hliníkové potrubí minimalizuje turbulence vzduchu díky hladkému povrchu a zároveň má nižší hmotnost, což usnadňuje instalaci. Plastové potrubí se vyznačuje dlouhou životností a odolností vůči korozi, což zvyšuje celkovou trvanlivost odtahového systému. Oba materiály jsou vhodné pro instalaci digestoře v paneláku i rodinném domě a lze je kombinovat s prvky elektrického zapojení digestoře a zpětnou klapkou digestoře pro lepší funkčnost.
| Materiál potrubí | Životnost | Ekologický dopad |
|---|---|---|
| Hliníkové | 10-15 let | Recyklovatelný, ale energeticky náročná výroba |
| Plastové | 15-20 let | Nízká spotřeba energie při výrobě, obtížnější recyklace |
Jak minimalizovat turbulence vzduchu v odtahovém potrubí?
Turbulence vzduchu v odtahovém potrubí negativně ovlivňuje výkon digestoře a může způsobit zvýšenou hlučnost. Použití hladkého potrubí z hliníku nebo plastu a volba správného průměru potrubí podle výkonu digestoře jsou zásadními faktory pro jejich minimalizaci.
Nesprávný průměr, zejména příliš úzký, vede ke zpětnému tlaku, což snižuje účinnost odtahu a zvyšuje spotřebu energie. Kromě toho je třeba dbát na co nejpřímější vedení potrubí a minimalizovat počet ohybů. Při instalaci v paneláku je rovněž nutné správně zakomponovat zpětnou klapku digestoře, která zabraňuje zpětnému proudění vzduchu a pomáhá udržet stabilní výkon.
Tip: Při výběru a montáži vývodu pro digestoř v kuchyni vždy zvažte, zda zvolit recirkulační digestoř, která nevyžaduje odtahové potrubí, nebo klasickou odtahovou s přímým vývodem, protože každý systém má jiné požadavky na elektrické zapojení digestoře a prostorové uspořádání.

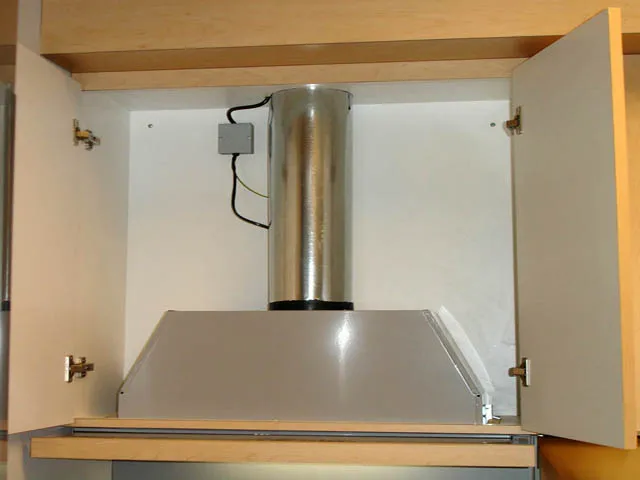

Elektrické zapojení digestoře – postup a bezpečnost
Elektrické zapojení digestoře je zásadní pro její bezpečný a efektivní provoz. Správná instalace zahrnuje nejen výběr vhodné zásuvky a jističe, ale také dodržení platných norem a bezpečnostních pravidel, což platí jak pro digestoře s odtahem, tak pro recirkulační modely.
Jak zapojit digestoř do elektřiny bezpečně?
Digestoř vyžaduje připojení na elektrickou síť pomocí zásuvky 230 V s vlastním jističem, který musí být dimenzován podle výkonu zařízení. Instalace je nutná po vypnutí hlavního jističe, aby se zabránilo úrazu elektrickým proudem. Elektrické zapojení digestoře musí odpovídat platným normám, což znamená použití správného typu kabeláže a ochranných prvků. Při instalaci je vhodné zajistit, aby byl vývod pro digestoř v kuchyni umístěn tak, aby nezasahoval do prostoru varné desky a zároveň usnadnil přístup k elektrickému připojení bez nutnosti nadměrného natahování kabelů.
- Vypnutí hlavního jističe – zajistěte úplné odpojení elektrické sítě v místnosti
- Výběr zásuvky 230 V – použijte zásuvku s vlastní pojistkou pro digestoř
- Instalace jističe – přidejte samostatný jistič v rozvodné skříni pro ochranu zařízení
- Připojení digestoře – zapojte kabel do zásuvky podle schválených elektrotechnických norem
- Kontrola funkčnosti – po zapojení zkontrolujte správnou funkci a bezpečnost zařízení
Jaké jsou bezpečnostní zásady při instalaci elektrického zapojení digestoře?
Bezpečnostní pravidla při instalaci elektrického zapojení digestoře jsou nezbytná k prevenci požáru a poškození zařízení. Při instalaci je nutné vždy vypnout hlavní jistič a používat kabeláž vhodnou pro příkon digestoře, obvykle s průřezem 1,5 až 2,5 mm². Instalace musí respektovat platné normy ČSN, které stanovují například minimální vzdálenost od zdrojů tepla a správné umístění vývodu pro digestoř v kuchyni. Nesprávné zapojení, například sdílení jističe s jinými spotřebiči, nebo použití nevhodného kabelu, může vést k přehřátí, zkratu a požáru. U instalací v paneláku je nutné zohlednit specifika elektroinstalace a doporučuje se konzultace s odborným elektrikářem.
- Vypnutí hlavního jističe – před zahájením prací vždy odpojte napájení
- Použití vhodné kabeláže – zajistěte správný průřez a typ kabelu pro daný výkon
- Instalace samostatného jističe – oddělte obvod digestoře od ostatních zařízení
- Dodržení norem – ověřte, že instalace odpovídá platným předpisům ČSN
- Kontrola a revize – po instalaci nechte provést revizi kvalifikovaným elektrikářem
Tip: Montáž digestoře s odtahem vyžaduje precizní umístění i z hlediska elektrického zapojení, proto doporučuji vždy konzultovat instalaci s odborníkem, zejména v panelových bytech, kde platí přísnější pravidla pro elektroinstalaci. Naopak recirkulační digestoře mají jednodušší elektrické požadavky, ale stále vyžadují správné připojení a bezpečnostní opatření.
Zpětná klapka a izolace odtahového potrubí
Zpětná klapka je nezbytnou součástí vývodu digestoře, protože zabraňuje zpětnému proudění studeného vzduchu do kuchyně. Tím se snižují tepelné ztráty a zároveň se zvyšuje účinnost odsávání. Doporučuje se instalovat zpětnou klapku co nejblíže k výstupu z digestoře, přičemž musí být kompatibilní s průměrem odtahového potrubí, který obvykle činí 125 mm pro digestoře s výkonem do 500 m³/h a 150 mm pro výkon do 800 m³/h.
Izolace odtahového potrubí pomocí pěnových trubek nebo izolačních pásů výrazně snižuje kondenzaci vodních par, která může způsobit korozi potrubí a následné snížení výkonu digestoře. Současně tato izolace tlumí hluk vznikající prouděním vzduchu potrubím, což zvyšuje komfort v kuchyni. Při instalaci v panelovém domě je nutné dbát na správné elektrické zapojení digestoře podle platných norem, včetně použití samostatného jističe a kabeláže s odpovídající izolací.
Nejčastější chyby při výběru a zapojení vývodu digestoře v kuchyni
- Nezahrnutí zpětné klapky do odtahového systému nebo její nesprávné umístění, které snižuje účinnost odsávání
- Nepoužití izolace potrubí, což vede ke kondenzaci a následné korozi i zvýšené hlučnosti
- Výběr nevhodného průměru odtahového potrubí, často menšího než 125 mm, což omezuje výkon digestoře
- Nedodržení bezpečnostních pravidel při elektrickém zapojení, například absence samostatného jističe nebo nevhodná kabeláž
Tip: Pravidelně kontrolujte zpětnou klapku, zda se volně otevírá a neblokuje, a stav izolace potrubí, aby nedocházelo ke snížení výkonu digestoře a zvýšené hlučnosti.
Instalace digestoře v panelových domech a bytech
Instalace digestoře v panelových domech vyžaduje dodržení specifických stavebních a bezpečnostních pravidel. Správné umístění vývodu a elektrické zapojení jsou klíčové pro funkčnost i soulad s platnými normami. Níže najdete základní požadavky a doporučení pro montáž v bytových jednotkách panelových domů.
Pravidla pro umístění vývodu v paneláku
Vývod pro digestoř v kuchyni v panelovém domě musí být umístěn minimálně 2 metry od oken sousedních bytů. Toto pravidlo zabraňuje pronikání pachů a znečištění do okolních bytů. Dále je třeba počítat s průměrem odtahového potrubí, který obvykle činí 120 mm, a instalovat zpětnou klapku digestoře, aby se zabránilo zpětnému toku vzduchu. V paneláku často není možné vést přímý odtah, proto se někdy používá recirkulační digestoř bez vývodu.
Elektrické připojení v bytových jednotkách
Elektrické zapojení digestoře v panelovém bytě musí splňovat platné stavební předpisy a normy ČSN. Instalace vyžaduje odborný zásah elektrikáře, který zajistí správné připojení k síti a ochranu proti přetížení. Doporučuje se samostatný jistič pro digestoř a použití zásuvky s krytím minimálně IP44. Při instalaci je nutné respektovat umístění vývodu digestoře v kuchyni tak, aby elektrické vedení bylo bezpečné a nenarušovalo estetiku prostoru.
- Odborná montáž zaručuje bezpečnost a funkčnost zařízení
- Nesprávné zapojení může vést k poruchám i bezpečnostním rizikům
- Výhodou je konzultace s projektantem nebo správcem domu před instalací
Tip: Nejběžnější chybou při instalaci v paneláku je nedodržení vzdálenosti vývodu od oken sousedů, což může vést ke stížnostem a nutnosti úprav. Pro kdo je instalace vhodná – bytové jednotky s možností vedení odtahu do společného komínu. Pro koho NE – byty bez možnosti vývodu, kde je vhodnější recirkulační digestoř.
Časté dotazy k výběru a umístění vývodu digestoře včetně elektroinstalace
Otázka: Jaká je ideální výška vývodu digestoře nad varnou deskou?
Ideální vzdálenost vývodu digestoře je 65-75 cm nad varnou deskou, přičemž u indukčních desek se doporučuje minimálně 50 cm pro optimální odsávání par.
Otázka: Jaký průměr by mělo mít odtahové potrubí digestoře?
Standardní průměr odtahového potrubí je 125 mm pro digestoře s výkonem do 500 m³/h a 150 mm pro vyšší výkony do 800 m³/h.
Otázka: Jak správně zapojit digestoř do elektrické sítě?
Elektrické zapojení digestoře vyžaduje zásuvku 230 V s vlastním jističem, instalaci je nutné provést po vypnutí hlavního jističe a v souladu s platnými normami.
Otázka: Proč je důležitá zpětná klapka u odtahového potrubí?
Zpětná klapka digestoře zabraňuje zpětnému proudění vzduchu, čímž zvyšuje účinnost odsávání a zabraňuje úniku tepla z bytu.
Otázka: Jaké jsou specifika instalace digestoře v panelových domech?
Instalace digestoře v paneláku vyžaduje, aby byl vývod odtahu umístěn minimálně 2 metry od oken sousedů a elektroinstalace odpovídala bezpečnostním předpisům.
Otázka: Jak zabránit kondenzaci a hluku v odtahovém potrubí?
Používá se izolace potrubí pomocí pěnových trubek, která minimalizuje kondenzaci a snižuje hlučnost při provozu digestoře.
Otázka: Jak často je třeba měnit filtry v digestoři?
Údržba filtrů digestoře vyžaduje výměnu uhlíkových i tukových filtrů každé 3 až 6 měsíců pro zachování optimální účinnosti.
Otázka: Je možné instalovat digestoř bez odtahového potrubí?
Ano, recirkulační digestoř funguje bez vývodu, ale její účinnost je o 30-40 % nižší a neodstraňuje vlhkost z kuchyně.
Otázka: Jaký výkon digestoře je vhodný vzhledem k velikosti kuchyně?
Doporučuje se výkon asi 10× objem kuchyně za hodinu; například 300-400 m³/h pro malé a nad 500 m³/h pro prostornější kuchyně.
Otázka: Jak zajistit bezpečnost při elektrickém zapojení digestoře?
Bezpečnost zajišťuje zásuvka s vlastním jističem, správná izolace kabeláže a instalace podle platných norem, ideálně za asistence odborníka.
Otázka: Jaký materiál odtahového potrubí je nejlepší?
Hliníkové a plastové potrubí s hladkým vnitřním povrchem minimalizují odpor vzduchu a jsou vhodné pro dlouhodobé použití.
Otázka: Jaké jsou nejčastější chyby při montáži vývodu digestoře?
Časté chyby zahrnují příliš mnoho ohybů potrubí, umístění kolena blíže než 30 cm od vývodu a nedostatečnou izolaci potrubí.
Otázka: Kde by měla být umístěna elektrická zásuvka pro digestoř?
Zásuvka by měla být v dosahu digestoře, nejlépe na stěně či v kuchyňské lince, s ohledem na bezpečnost a estetiku prostoru.
Otázka: Jak postupovat při instalaci digestoře v paneláku bez možnosti venkovního odvodu?
V takovém případě se doporučuje recirkulační digestoř s uhlíkovými filtry a pravidelnou údržbou pro zachování výkonu.
Otázka: Jak dlouho trvá standardní instalace digestoře?
Montáž digestoře obvykle trvá 1 až 2 hodiny, pokud jsou k dispozici potřebné přípojky pro odtah i elektrické zapojení.
Tipy na správné umístění a zapojení digestoře s odtahem
Při výběru vývodu digestoře dbejte na minimální vzdálenost od varné desky 65-75 cm a správný průměr odtahového potrubí. Elektrické zapojení s požadovanou zásuvkou 230 V by mělo být provedeno odborníkem, aby byla zachována bezpečnost. Častou chybou je nedostatečná izolace potrubí, která může způsobit kondenzaci a hluk. Pro panelové byty bez možnosti venkovního odvodu doporučuji recirkulační digestoř, i když s omezenou účinností.
