Spodní připojení topného tělesa nabízí elegantní a praktické řešení instalace radiátorů, které šetří prostor a zjednodušuje údržbu. Různé typy připojení radiátorů, včetně spodního připojení radiátoru VK, vyžadují přesné schéma zapojení, aby byl zajištěn optimální výkon a spolehlivost. Správná montáž podle dostupných schémat výrazně ovlivňuje funkčnost a životnost topného systému.
📋 Shrnutí v bodech
- Radiátory se spodním připojením mají oba vývody umístěné vedle sebe ve spodní části, například model KORADO RADIK VKM8 s 8 připojovacími otvory.
- Potrubí pro spodní připojení je často měděné, plastové nebo vícevrstvé (PEX-AL-PEX), s osovou vzdáleností potrubí 50 mm.
- Spodní připojení je vhodné pouze pro systémy s nucenou cirkulací a vyžaduje správný sklon potrubí minimálně 0,5 cm/m.
- Montáž konzol a držáků radiátoru zahrnuje přesné umístění, např. horní úchyty mezi příčky a spodní volné pro nastavení, s vrtáním bez příklepu u kachliček.
- Při instalaci elektrických topných tyčí je nutné dodržet minimální vzdálenost 60 cm od zdrojů vody a správné těsnění pro bezpečnost.

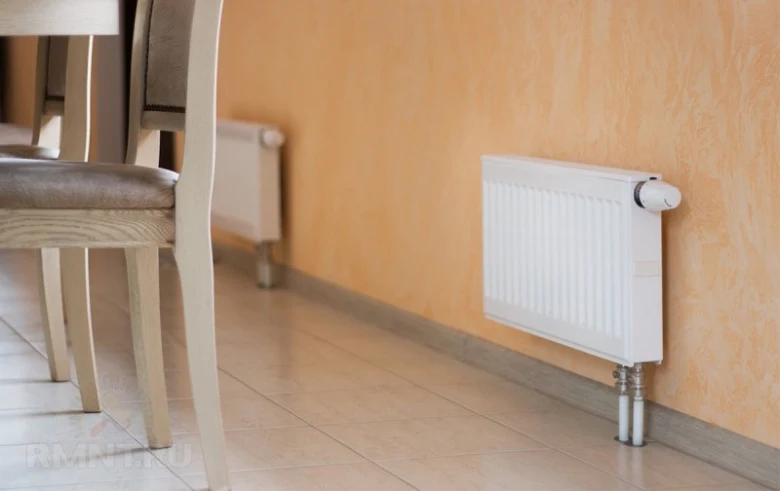

Typy a základní schémata spodního připojení topných těles
Radiátory se spodním připojením mají vývody umístěné vedle sebe ve spodní části tělesa, což umožňuje diskrétní a estetické napojení na topnou soustavu. Mezi hlavní typy spodního připojení topných těles patří středové, spodní levé a spodní pravé připojení, které se liší polohou připojovacích otvorů a směrem přívodu vody. Například model KORADO RADIK VKM8 disponuje 8 připojovacími otvory a nabízí čtyři způsoby připojení, včetně spodního levého a pravého, přičemž otočení tělesa umožňuje flexibilní změnu směru připojení podle potřeby instalace.
Schémata montáže spodního připojení topných těles
- Středové připojení – oba vývody jsou uprostřed spodní hrany radiátoru, vhodné pro přímé napojení z podlahy.
- Spodní levé připojení – přívod vody je na levé straně spodní části, vratný okruh na pravé.
- Spodní pravé připojení – opačná varianta levého připojení se vstupem na pravé straně.
- Otočení tělesa – umožňuje změnu připojení z levého na pravé a naopak, což zvyšuje univerzálnost montáže.
Tyto typy spodního připojení radiátorů představují moderní alternativu k tradičnímu připojení radiátoru KLASIK, které využívá boční vývody. Správné schéma zapojení radiátoru s ohledem na umístění přívodů výrazně usnadní montáž i údržbu topného systému v bytových domech.
Materiály a komponenty používané při spodním připojení
Materiály používané pro spodní připojení topného tělesa zahrnují měděné, plastové a vícevrstvé potrubí PEX-AL-PEX s typickou osovou vzdáleností potrubí 50 mm, což je standardní rozměr pro většinu ventilových připojení. Měděné potrubí nabízí vysokou odolnost vůči teplotám až do 120 °C a mechanickému poškození, přičemž jeho životnost přesahuje 30 let. Montáž měděného potrubí je však náročnější kvůli nutnosti pájení a vyšší ceně materiálu. Plastové potrubí je levnější (cena až o 40 % nižší než u mědi) a jednodušší na instalaci díky flexibilitě a spojování lisováním, avšak jeho tepelná odolnost je omezená do 95 °C a je méně odolné vůči mechanickému namáhání. Vícevrstvé potrubí PEX-AL-PEX kombinuje tepelnou odolnost do 110 °C a pružnost plastu s mechanickou pevností hliníkové vrstvy, což z něj činí preferovanou volbu pro moderní instalace spodního připojení radiátorů.
Ventily používané pro spodní připojení radiátorů jsou termostatické a ruční. Termostatické ventily umožňují automatickou regulaci teploty v místnosti pomocí čidla a hlavice, což zvyšuje komfort a úsporu energie. Ruční ventily vyžadují manuální nastavení průtoku a jsou vhodné zejména pro méně frekventované prostory. Specifickým typem jsou ventily s ponornou trubicí (označované například jako S1, S8, ZX), které umožňují estetické zapojení – přívodní trubka je vedena přímo do tělesa radiátoru, čímž se minimalizuje viditelnost potrubí. Ventily typu „kalhoty“ (VL, VP, V2, V3, V6, V7) se montují přímo na spodní část radiátoru s hlavicí nahoře, což usnadňuje přístup a ovládání. Pro dvoutrubkové systémy jsou standardem ventily s integrovaným odpalištěm a ponornou trubicí, přičemž osová vzdálenost potrubí je vždy 50 mm, což zajišťuje kompatibilitu s většinou radiátorů, například modely KORADO RADIK VKM8.
| Materiál potrubí | Výhody | Nevýhody |
|---|---|---|
| Měděné | Odolnost do 120 °C, životnost 30+ let | Vyšší cena, nutnost pájení |
| Plastové | Nízká cena, snadná montáž lisováním | Omezená tepelná odolnost do 95 °C |
| Vícevrstvé PEX-AL-PEX | Tepelná odolnost do 110 °C, pružnost a pevnost | Vyšší cena než plastové potrubí |
Jak správně zapojit spodní připojení radiátoru
Správná montáž spodního připojení radiátoru vyžaduje dodržení osové vzdálenosti potrubí 50 mm mezi přívodem a zpátečkou, což je klíčové pro kompatibilitu s ventily a tělesy jako radiátor VK nebo připojení KLASIK. Nevhodné zapojení, například nesprávné otočení ventilu nebo nesoulad osové vzdálenosti, často vede k omezenému průtoku vody, sníženému výkonu topného tělesa a hlučnosti systému. Proto je nezbytné přesně dodržet schéma zapojení radiátoru, které zahrnuje správné umístění přívodu a zpátečky, a používat komponenty odpovídající typu spodního připojení. U modelů KORADO RADIK VKM8 je možné využít až osm připojovacích otvorů, což umožňuje volbu mezi spodním středovým, spodním pravým a levým připojením bez nutnosti měnit rozteč potrubí od stěny, což výrazně usnadňuje montáž a případné modernizace topného systému.
Tip: Častou chybou při montáži spodního připojení je nesprávné nastavení osové vzdálenosti potrubí, které by mělo být přesně 50 mm. Odchylky vedou k netěsnostem a sníženému průtoku, proto doporučuji před instalací pečlivě změřit a případně upravit rozteč potrubí.
Spodní připojení je vhodné zejména pro systémy s nucenou cirkulací a dvoutrubkové zapojení, kde lze využít termostatické ventily pro efektivní regulaci teploty. Naopak není doporučeno pro otevřené systémy s přirozenou cirkulací, protože proudění proti gravitaci může způsobovat problémy s cirkulací vody a hlučností.
Topné systémy vhodné pro spodní připojení a jejich požadavky
Rozdíl mezi jednopotrubním a dvoutrubkovým systémem
Jednopotrubní topný systém zapojuje radiátory do série, kdy voda protéká postupně všemi tělesy za sebou. Tento způsob výrazně omezuje možnost individuální regulace teploty každého radiátoru při spodním připojení, protože teplota vody klesá s každým dalším tělesem. Dvoutrubkový systém umožňuje paralelní připojení radiátorů s vlastním přívodem a odvodem vody, což zajišťuje stabilní teplotu média u každého tělesa a umožňuje přesné nastavení termostatických ventilů. Tento systém je vhodný pro moderní topné instalace se spodním připojením, protože zvyšuje hydraulickou efektivitu a komfort vytápění.
Požadavky na instalaci potrubí ve spodním připojení
Pro správnou funkci spodního připojení je nezbytné, aby potrubí mělo sklon minimálně 0,5 cm na metr směrem k výtlačnému čerpadlu, což podporuje odvod vzduchu a zabraňuje vzniku vzduchových kapes v systému. Spodní připojení radiátoru VK je určeno výhradně pro systémy s nucenou cirkulací vody, kde čerpadlo zajišťuje dostatečný tlak a průtok. Tento typ připojení není vhodný pro otevřené systémy s přirozenou cirkulací, protože v nich chybí potřebná dynamika proudění a dochází k neefektivnímu ohřevu a možné tvorbě vzduchových zámků.
Typy připojení radiátorů je třeba vybírat s ohledem na charakter topného systému a konkrétní schéma zapojení v objektu:
- Spodní připojení je doporučeno pro instalace s nucenou cirkulací a vhodnou dimenzí čerpadla.
- Potrubí musí být instalováno se sklonem alespoň 0,5 cm/m pro správné odvzdušnění a cirkulaci.
- Častou chybou je použití spodního připojení v systémech s přirozenou cirkulací, kde dochází k nedostatečnému průtoku a poruchám provozu.
Postup montáže spodního připojení topného tělesa krok za krokem
Montáž spodního připojení topného tělesa vyžaduje přesný a systematický přístup. Následující návod na montáž spodního připojení topného tělesa popisuje hlavní fáze instalace včetně umístění konzol, připojení potrubí a odvzdušnění radiátoru.
Montáž konzol a držáků
Horní konzoly se umísťují přesně mezi příčky zdi podle schématu zapojení radiátoru, aby držely topné těleso pevně a vodorovně. Spodní úchyty radiátoru se montují volně, což umožňuje přesné nastavení rozestupu a vyrovnání radiátoru po připojení potrubí. Tento postup je běžný u spodního připojení radiátoru VK i u dalších typů připojení radiátorů.
Připojení potrubí a těsnění
Pro správné připojení použijte těsnění vhodné k danému typu spoje. Osová vzdálenost potrubí při spodním připojení topného tělesa by měla být standardně 50 mm, což odpovídá běžnému schématu zapojení spodního připojení topného tělesa. Připojte potrubí tak, aby směr průtoku odpovídal designu radiátoru, například u připojení radiátoru KLASIK nebo středového připojení topného žebříku.
Odvzdušnění a kontrola těsnosti
Po připojení je nutné radiátor odvzdušnit pomocí Mayevského ventilu, který umožňuje odstranění vzduchu z topného systému. Následně proveďte kontrolu těsnosti všech spojů, protože častá chyba při montáži spodního připojení radiátoru spočívá v nedostatečném dotažení a netěsnostech, které mohou vést k únikům vody.
- Přesné umístění konzol – zajistěte horní držáky mezi příčky zdi podle schématu.
- Volné uchycení spodních úchytů – umožníte nastavení rozestupu radiátoru.
- Připojení potrubí s těsněním – dodržte osovou vzdálenost 50 mm a správný směr průtoku.
- Odvzdušnění Mayevským ventilem – odstraňte vzduch z topného tělesa.
- Kontrola těsnosti spojů – zamezte únikům vody po instalaci.

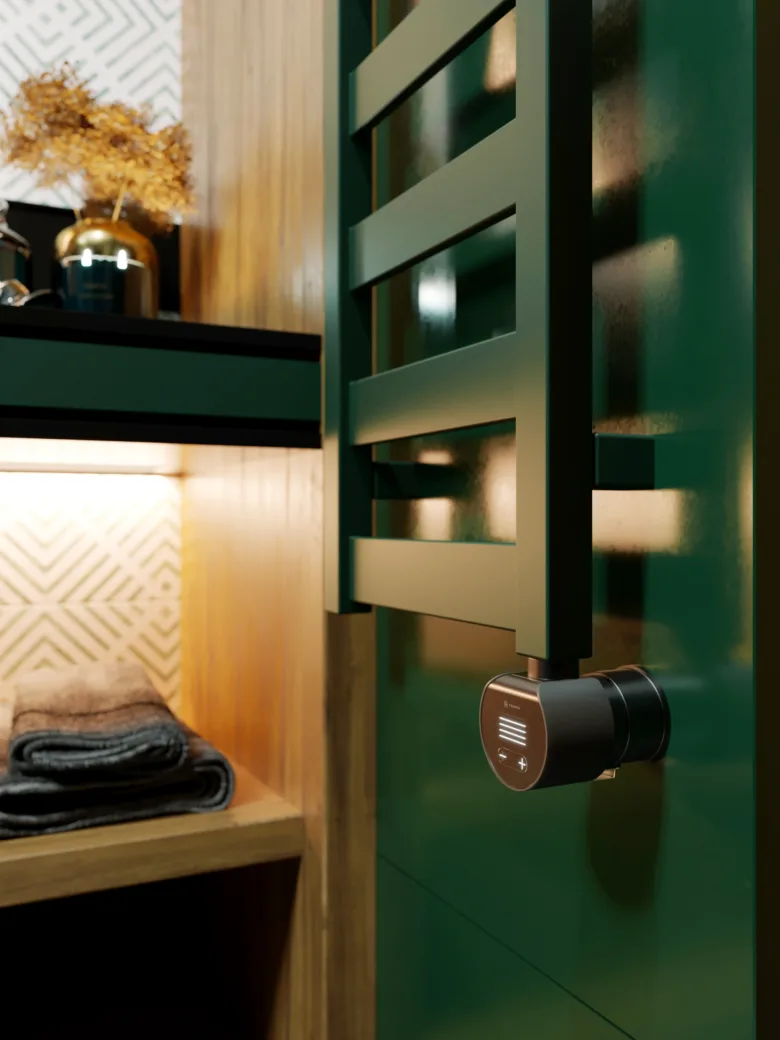

Specifika montáže elektrických topných tyčí ve spodním připojení
Elektrické topné tyče se ve spodním připojení montují s dodržením bezpečnostní vzdálenosti minimálně 60 cm od zdrojů vody, jako jsou sprcha nebo vana, aby se minimalizovalo riziko úrazu elektrickým proudem. Pro zajištění těsnosti spoje je nezbytné použít speciální těsnění určené pro elektrické komponenty, často se instalují na levou spodní stranu radiátoru, zejména u modelů s připojením radiátoru VK. Přesné dodržení schématu zapojení radiátoru a provozních předpisů je zásadní pro bezpečný a spolehlivý provoz elektrických topných tyčí ve spodním připojení.
Schémata montáže spodního připojení topného tělesa
Pro správnou montáž kombinovaného topného žebříku se spodním připojením je nutné znát specifické typy připojení radiátorů a respektovat jejich konstrukční rozdíly. Například spodní připojení radiátoru VK nabízí přívod a zpátečku vedle sebe ve spodní části, zatímco středové připojení topného žebříku umisťuje přívod uprostřed spodní části radiátoru. Tyto varianty umožňují efektivní instalaci v bytových domech s různými požadavky na rozvod topné vody a usnadňují přizpůsobení rozvodů bez nutnosti zásadních úprav potrubí.
Tip: Častou chybou při montáži spodního připojení elektrických topných tyčí je nedostatečné dotažení spojů a použití nevhodného těsnění, což vede k netěsnostem a riziku úniku vody. Doporučuje se také pravidelná kontrola těsnosti a správného usazení topné tyče, aby se předešlo poškození elektrických komponent.
Spodní připojení topných těles je vhodné především pro systémy s nucenou cirkulací, kde čerpadlo zajišťuje dostatečný tlak a průtok. Naopak není doporučeno pro otevřené systémy s přirozenou cirkulací, protože proudění proti gravitaci může způsobit nedostatečné ohřátí a problémy s cirkulací. Výběr správného typu připojení a dodržení montážních postupů výrazně ovlivňuje efektivitu a bezpečnost topného systému.
Výhody a nevýhody schémat spodního připojení topných těles

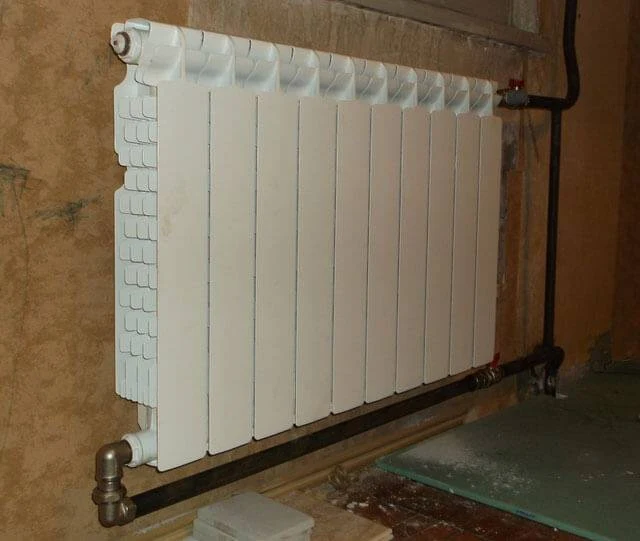

Výhody a nevýhody spodního připojení radiátorů spočívají především v estetice a efektivitě topného systému. Spodní připojení topného tělesa umožňuje skryté vedení potrubí, což zlepšuje vzhled interiéru a usnadňuje instalaci v prostorách s omezeným přístupem. Na druhou stranu však způsobuje tepelné ztráty v rozsahu 12-14 %, které ovlivňují účinnost vytápění a rozložení tepla v místnosti. Nejefektivnějším řešením je diagonální připojení, které zajišťuje rovnoměrné zahřívání a nižší ztráty tepla. Středové připojení topného žebříku a další typy připojení radiátorů, například spodní připojení radiátoru VK či klasické připojení KLASIK, se volí podle konkrétních požadavků na instalaci a provoz.
Výhody a nevýhody spodního připojení radiátorů
| Typ připojení | Efektivita topení | Estetika instalace | Tepelné ztráty |
|---|---|---|---|
| Diagonální připojení | Nejvyšší | Střední | 8-10 % |
| Středové připojení | Dobrá | Dobrá | 10-12 % |
| Pravé/levé spodní připojení radiátoru VK | Nižší | Velmi dobrá (skryté potrubí) | 12-14 % |
Tip: U spodního připojení topného tělesa doporučuji zvážit nucenou cirkulaci vody, která zmírňuje dopady tepelných ztrát a zlepšuje celkový výkon topení.
Údržba a řešení problémů u spodního připojení topných těles
Údržba spodního připojení topných těles je klíčová pro dlouhodobou funkčnost a bezpečnost celého topného systému. Pravidelné kontroly a servis pomáhají předejít netěsnostem, hlučnosti a dalším problémům.
Pravidelné odvzdušnění a kontrola těsnosti
Odvzdušnění provádějte Mayevským ventilem, který umožňuje odstranění vzduchu ze spodního připojení radiátorů. Kontrolujte těsnost spojů po instalaci a pravidelně během provozu, protože netěsnost lze odstranit správným dotažením a výměnou těsnění.
Servis elektrických topných tyčí
Při spodním připojení topného tělesa pravidelně kontrolujte těsnění elektrických topných tyčí. Dodržujte bezpečnostní předpisy, aby nedošlo k úniku vody nebo elektrickému zkratu, což je zásadní pro bezpečný provoz.
Řešení problémů s hydraulickým vyvažováním
Hydraulické vyvažování u spodního připojení radiátoru VK a dalších typů připojení řešte správným nastavením ventilů a kontrolou průtoku v systému. Nesprávné vyvážení vede k hlučnosti a nerovnoměrnému topení.
- Časté problémy:
– Netěsnost spojů – upevněte nebo vyměňte těsnění
– Hlučnost způsobená vzduchem – odvzdušněte Mayevským ventilem
– Nerovnoměrné topení – proveďte hydraulické vyvažování
– Poruchy elektrických topných tyčí – kontrolujte těsnění a bezpečnostní pojistky
Tip: Pro správnou montáž a údržbu využijte schémata montáže spodního připojení topných těles a doporučené návodné postupy, které respektují specifika typů připojení radiátorů, jako je spodní připojení radiátoru VK či středové připojení topného žebříku.
Časté dotazy k montáži spodního připojení topného tělesa
Otázka: Jaký je správný postup montáže spodního připojení topného tělesa?
Montáž spodního připojení radiátoru začíná přesným umístěním konzol a vrtáním bez příklepu do zdiva. Následně se připojí potrubí s použitím vhodného těsnění, provede se odvzdušnění Mayevským ventilem a zkontroluje těsnost spojů podle schématu zapojení radiátoru.
Otázka: Jaké materiály potrubí jsou vhodné pro spodní připojení topných těles?
Pro spodní připojení se nejčastěji používají měděné, plastové a vícevrstvé potrubí PEX-AL-PEX s osovou vzdáleností 50 mm mezi přívodem a zpátečkou.
Otázka: Jaká je minimální bezpečnostní vzdálenost elektrických topných tyčí od zdrojů vody?
Minimální bezpečnostní vzdálenost elektrických topných tyčí od sprch, van a dalších zdrojů vody je 60 cm, aby se předešlo riziku úrazu elektrickým proudem.
Otázka: Pro jaké topné systémy je vhodné spodní připojení?
Spodní připojení radiátorů je vhodné pro systémy s nucenou cirkulací vody, nikoli pro otevřené systémy s přirozenou cirkulací, kde může dojít ke špatnému proudění.
Otázka: Co je to Mayevský ventil a k čemu slouží?
Mayevský ventil slouží k odvzdušnění radiátoru se spodním připojením a zabraňuje hlučnosti či snížení topného výkonu způsobeným vzduchovými bublinami.
Otázka: Jaká je osová vzdálenost potrubí u spodního připojení?
Standardní osová vzdálenost mezi přívodem a zpátečkou u spodního připojení je 50 mm, což odpovídá běžným schématům zapojení radiátoru.
Otázka: Jaké jsou nejčastější chyby při montáži spodního připojení?
Častá chyba spočívá v nesprávném dotažení spojů, použití nevhodného těsnění a nesprávném směru průtoku topné vody, což vede k únikům a snížení účinnosti.
Otázka: Jak správně odvzdušnit radiátor se spodním připojením?
Pro správné odvzdušnění používejte Mayevský ventil a provádějte jej pravidelně, dokud nezačne vytékat voda bez vzduchových bublin, což zajistí optimální topný výkon.
Otázka: Jak montovat konzoly pro spodní připojení radiátoru?
Horní konzoly se montují mezi příčky radiátoru pevně, spodní úchyty se instalují volně, aby umožnily přesné nastavení polohy tělesa podle schématu zapojení.
Otázka: Jaké ventily se používají ve spodním připojení radiátorů?
Používají se termostatické a ruční ventily, často s ponornou trubicí, která umožňuje estetické a funkční připojení odpovídající typu spodního připojení radiátoru VK nebo KLASIK.
Otázka: Jak řešit hlučnost v topném systému se spodním připojením?
Hlučnost odstraníte pravidelným odvzdušňováním, kontrolou správného směru průtoku vody a správným nastavením čerpadla v souladu se schématem zapojení.
Otázka: Je možné otočit těleso radiátoru při spodním připojení?
Ano, například radiátory KORADO s připojením VK umožňují otočení tělesa z pravé na levou stranu, což zvyšuje flexibilitu při montáži.
Otázka: Jaké jsou výhody spodního připojení radiátorů?
Spodní připojení nabízí estetické vedení potrubí, možnost jeho skrytí a flexibilitu montáže díky různým typům připojení a schématům, včetně středového připojení topného žebříku.
Otázka: Jak integrovat elektrickou topnou tyč do spodního připojení?
Elektrická topná tyč se instaluje na levou spodní část radiátoru s dodržením bezpečnostní vzdálenosti 60 cm od zdrojů vody a správným těsněním podle návodu výrobce.
Otázka: Jaké jsou požadavky na sklon potrubí při spodním připojení?
Potrubí musí mít sklon minimálně 0,5 cm na metr, aby se zajistilo správné proudění vody a efektivní odvzdušnění topného tělesa podle schématu zapojení.
Otázka: Jak zapojit kombinovaný topný žebřík se spodním připojením?
Kombinovaný žebřík se připojuje dvěma potrubími s osovou vzdáleností 50 mm, přičemž je nutné dodržet správný směr přívodu a zpátečky dle technického návodu výrobce.
Otázka: Jaké jsou základní typy spodního připojení topných těles?
Základní typy spodního připojení zahrnují jednostranné připojení s 50 mm osovou vzdáleností a středové připojení topného žebříku s roztečí 100 mm, které se liší rozměry a uspořádáním otvorů.
Otázka: Jak integrovat termostatické ventily do spodního připojení radiátoru?
Termostatické ventily se instalují na přívodní trubku spodního připojení a vyžadují správné těsnění a umístění, standardně v prvním nebo druhém kroku montáže podle návodu výrobce.
