Správné nastavení tlaku vzduchu v expanzní nádobě teplé užitkové vody je klíčové pro bezproblémový chod celého systému. Nesprávné tlakování expanzní nádoby může vést k častým poruchám a snížené životnosti zařízení. Naučíte se, jak tlak vzduchu v expanzní nádobě TUV správně upravit a zajistit tak spolehlivou údržbu expanzní nádoby.
🔑 Hlavní body
- Objem vody v expanzní nádobě se při ohřevu zvětšuje o 3-4 %.
- Tlak vzduchu v expanzní nádobě by měl být o 0,2 baru nižší než statický tlak vody v systému.
- Obvyklý tlak vzduchu v expanzní nádobě se pohybuje mezi 2 a 3,5 bar.
- Kontrola a případné dotlakování vzduchu v expanzní nádobě se doporučuje provádět minimálně jednou za 3 měsíce.
- Objemy expanzních nádob pro TUV jsou obvykle od 8 do 50 litrů podle velikosti systému.
Jak změřit tlak vzduchu v expanzní nádobě teplé užitkové vody
Jak změřit tlak vzduchu v expanzní nádobě teplé užitkové vody přesně a bezpečně? Nejprve je nutné expanzní nádobu odpojit od systému a vypustit z ní veškerou vodu, aby tlak vody klesl na nulu. Poté použijte manometr k měření tlaku vzduchu přes ventil Schrader, který je standardní součástí expanzní nádoby.
- Odpojení expanzní nádoby – vypojte nádobu od potrubí, aby se zabránilo vlivu tlaku vody v systému.
- Vypuštění vody z nádoby – otevřete vypouštěcí ventil, dokud nevytéká pouze vzduch, čímž zajistíte nulový tlak vody.
- Připojení manometru k ventilu Schrader – nasaďte manometr přímo na ventil, abyste získali přesné měření tlaku vzduchu v expanzní nádobě TUV.
- Odečtení hodnoty tlaku – naměřený tlak vzduchu v prázdné expanzní nádobě TUV porovnejte s doporučenými hodnotami podle objemu a nastavení systému.
Tip: Při měření tlaku vzduchu v expanzní nádobě teplé užitkové vody vždy zkontrolujte, zda je nádoba skutečně prázdná, jinak může být hodnota zkreslená kvůli tlaku vody. Pravidelná údržba expanzní nádoby včetně kontrol tlaku pomáhá předcházet častému spínání čerpadla a prodlužuje životnost membrány expanzní nádoby.
Správný tlak vzduchu v expanzní nádobě – jakou hodnotu nastavit
Správný tlak vzduchu v expanzní nádobě teplé užitkové vody je klíčový pro optimální funkci celého systému. Nastavení tlaku vzduchu by mělo respektovat statický tlak vody v systému a velikost expanzní nádoby, což pomáhá předcházet častému spínání čerpadla a prodlužuje životnost membrány.
Jak určit správný tlak vzduchu podle statického tlaku vody
Optimální tlak vzduchu v expanzní nádobě je obvykle o 0,2 baru nižší než statický tlak vody v systému. Statický tlak vody představuje tlak v systému v klidovém stavu, kdy není čerpadlo v provozu. Tento tlak určuje dolní mez tlaku v systému a zajišťuje správnou kompenzaci objemu teplé užitkové vody při jejím zahřívání. Správné nastavení tlaku vzduchu podle statického tlaku zabraňuje deformaci membrány expanzní nádoby a minimalizuje riziko úniku vody.
Typické hodnoty tlaku vzduchu podle velikosti a typu systému
Tlak vzduchu v expanzní nádobě teplé užitkové vody se běžně pohybuje mezi 2 a 3,5 bar. Hodnota závisí na objemu nádoby a typu topného systému. Menší expanzní nádoby (do 10 litrů) vyžadují tlak blíže k 2 barům, zatímco větší nádoby a složitější systémy potřebují tlak až kolem 3,5 baru. Správné tlakování expanzní nádoby zajišťuje rovnoměrné rozložení tlaku v systému a snižuje potřebu časté údržby expanzní nádoby.
| Velikost expanzní nádoby | Typický tlak vzduchu (bar) | Vhodnost pro systém |
|---|---|---|
| Malá (do 10 l) | 2,0-2,2 | Menší domácí zásobníky teplé vody |
| Střední (10-18 l) | 2,2-3,0 | Standardní domácí topné systémy |
| Velká (nad 18 l) | 3,0-3,5 | Větší objekty a rozlehlé systémy |
Tip: Pravidelná kontrola a nastavení tlaku vzduchu v expanzní nádobě je součástí správné údržby expanzní nádoby a předchází poškození membrány nebo častému spínání čerpadla.
Postup nastavení tlaku vzduchu krok za krokem
Příprava expanzní nádoby před nastavením tlaku
Než začnete nastavovat tlak vzduchu v expanzní nádobě teplé užitkové vody, vypněte napájení bojleru, aby nedošlo k poškození čerpadla nebo elektrických komponent. Poté expanzní nádobu odpojte od systému uzavřením přívodního ventilu a vypuštěním veškeré vody z nádoby, čímž tlak vody klesne na 0 barů. Tento krok je nezbytný pro přesné měření tlaku vzduchu v plynové komoře nádoby. Bez úplného vypuštění vody by byl tlak zkreslený a nastavení nesprávné.
- Vypnout jistič napájení bojleru a odstavit čerpadlo.
- Uzavřít přívod vody do expanzní nádoby.
- Otevřít vypouštěcí ventil a vypustit vodu z nádoby do vhodné nádobky nebo odpadu.
Měření a úprava tlaku vzduchu v expanzní nádobě
Po vypuštění vody změřte tlak vzduchu v expanzní nádobě pomocí manometru přiloženého na ventil Schrader, který je obdobný jako u automobilových pneumatik. Správný tlak vzduchu by měl být nastaven přibližně o 0,2 baru nižší než dolní mez statického tlaku vody v systému nebo zapínací tlak čerpadla. Například pokud je tlak vody 2,2 baru, tlak vzduchu nastavte na 2,0 baru. Obvyklý rozsah tlaku vzduchu v expanzních nádobách TUV je 2,0 až 3,5 baru v závislosti na systému. Pokud je tlak nižší, doplňte vzduch pumpou nebo kompresorem, u menších nádob postačí ruční pumpa. Pokud je tlak vyšší, vzduch opatrně uvolněte ventilkem.
- Odstranit kryt ventilu Schrader.
- Přiložit manometr a změřit tlak vzduchu.
- Pumpou nebo kompresorem doplnit vzduch, pokud je tlak pod doporučenou hodnotou.
- Vypustit přebytečný vzduch, pokud je tlak nad doporučenou hodnotou.
- Nasadit zpět kryt ventilu.
Znovupřipojení a kontrola systému po nastavení tlaku
Po úpravě tlaku vzduchu připojte expanzní nádobu zpět k systému. Otevřete přívod vody a zapněte napájení bojleru včetně čerpadla. Sledujte provoz systému, zejména frekvenci spínání čerpadla, která by neměla být příliš častá. Časté spínání signalizuje nesprávný tlak vzduchu nebo poškozenou membránu expanzní nádoby. V takovém případě je vhodné expanzní nádobu znovu zkontrolovat nebo vyměnit. Správně nastavený tlak vzduchu prodlužuje životnost systému a zabraňuje poruchám.
- Připojit expanzní nádobu zpět k potrubí a otevřít přívod vody.
- Zapnout jistič a obnovit napájení čerpadla.
- Monitorovat frekvenci spínání čerpadla a stabilitu tlaku vody.
Tip: Častou chybou je nedostatečné vypuštění vody před měřením tlaku vzduchu, což vede k chybnému nastavení a následným poruchám systému. Tento postup je vhodný pro většinu domácích bojlerů; u specifických modelů doporučuji ověřit technické údaje výrobce.
Doporučená údržba expanzní nádoby a frekvence kontroly
Doporučuje se provádět kontrolu tlaku vzduchu v expanzní nádobě teplé užitkové vody minimálně jednou za 3 měsíce (12 týdnů). Pravidelná údržba zabraňuje častému spínání čerpadla, které vzniká při poklesu tlaku vzduchu pod doporučenou úroveň a může vést k předčasnému opotřebení čerpadla i zvýšené spotřebě energie. Častá chyba spočívá v nesprávném nastavení tlaku vzduchu – přetlakování nebo nedostatečné natlakování zhoršuje funkci membrány expanzní nádoby a destabilizuje tlak v systému TUV.
Jak často kontrolovat tlak v expanzní nádobě teplé užitkové vody
- Změřit tlak vzduchu v expanzní nádobě TUV přes ventil Schrader pomocí manometru alespoň jednou za 3 měsíce
- Při každé kontrole ověřit stav membrány a objem expanzní nádoby, které by měly odpovídat velikosti systému (typicky 8-50 litrů)
- Nastavit tlak vzduchu v prázdné expanzní nádobě o 0,2 baru nižší než je dolní mez statického tlaku vody v systému (například při tlaku vody 2,5 baru nastavit tlak vzduchu na 2,3 baru)
- Při zjištění nesprávného tlaku vzduchu provést dotlakování nebo uvolnění vzduchu podle potřeby, aby se předešlo výkyvům tlaku a častému spínání čerpadla
- Pokud ventil uniká vodu nebo nelze tlak upravit, je pravděpodobně poškozená membrána expanzní nádoby a je nutná její výměna
- V případě nejistoty doporučuji kontaktovat odborný servis pro kontrolu a údržbu systému
Pravidelná kontrola a správné nastavení tlaku vzduchu v expanzní nádobě TUV výrazně prodlužují životnost systému a zajišťují jeho stabilní a efektivní provoz.
Tip: Častá chyba při údržbě je kontrola tlaku bez vypuštění vody z nádoby – tlak vzduchu je pak zkreslený a nastavení nesprávné. Proto vždy expanzní nádobu odpojte od systému a vypusťte vodu před měřením a dotlakováním.
Pro koho se údržba hodí: Systémy s běžnými objemy expanzních nádob (8-50 litrů) a běžným tlakem vody 2-3,5 baru.
Pro koho údržba není vhodná: U systémů s integrovanou expanzní nádobou bez přístupu k ventilu, kde je nutný zásah specializovaného technika.
Diagnostika a řešení běžných problémů s tlakem v expanzní nádobě
Pro správnou funkci expanzní nádoby teplé užitkové vody je klíčové udržovat správný tlak vzduchu. Nesprávné nastavení tlaku vzduchu v expanzní nádobě TUV může způsobovat časté spínání čerpadla, kolísání tlaku vody a hlučnost v systému. V následujících částech naleznete základní příznaky a postupy řešení těchto problémů.
Příznaky nesprávného tlaku vzduchu v expanzní nádobě
Časté spínání čerpadla je nejčastějším signálem nesprávného tlaku vzduchu v expanzní nádobě. Tento jev vzniká, když tlakování expanzní nádoby není správně nastaveno, což vede k nepravidelnému doplňování vody do systému. Kolísání tlaku vody doprovázené hlučností v potrubí signalizuje, že objem expanzní nádoby již nezvládá správně vyrovnávat tlakové změny. Takové poruchy mohou způsobit nejen zbytečné zatížení čerpadla, ale i rychlejší opotřebení jeho komponent. Na jaký tlak vzduchu v expanzní nádobě TUV byste měli systém nastavit, zjistíte v návodu výrobce nebo podle tlaku vody v instalaci před expanzní nádobou.
Postup při výměně poškozené membrány expanzní nádoby
Poškození membrány expanzní nádoby je závažný problém, který vyžaduje její kompletní výměnu. Nejprve vypněte a odpojte expanzní nádobu od systému, poté vypusťte veškerou vodu z nádoby. Starou membránu demontujte opatrně, abyste nepoškodili těleso nádoby. Následně instalujte novou membránu, která musí odpovídat objemu a typu nádoby. Po montáži proveďte nastavení tlaku vzduchu v expanzní nádobě teplé vody na hodnotu doporučenou výrobcem, obvykle je to tlak o 0,2 až 0,3 baru pod tlakem studené vody v systému. Správné nastavení tlaku expanzní nádoby je zásadní pro prevenci častého spínání čerpadla a kolísání tlaku.
Tip: Při diagnostice a údržbě expanzní nádoby se vyhněte časté chybě, kterou je nastavování tlaku bez vypuštění vody z nádoby. To může vést k nepřesným hodnotám a následným problémům se systémem. V případě podezření na poškození membrány doporučuji kontaktovat odborníka, který zajistí správnou výměnu a nastavení tlaku.
Vliv typu a objemu expanzní nádoby na tlak vzduchu
Objem expanzní nádoby pro teplou užitkovou vodu se běžně pohybuje mezi 8 a 50 litry, přičemž typ nádoby výrazně ovlivňuje správné nastavení tlaku vzduchu. Horizontální a vertikální expanzní nádoby se liší konstrukcí i umístěním membrány, což je klíčové pro tlakování expanzní nádoby a její optimální funkci. U horizontálních nádob bývá membrána umístěna tak, že tlak vzduchu musí být pečlivě přizpůsoben objemu a provoznímu tlaku systému. Vertikální nádoby naopak umožňují jednodušší údržbu a obvykle vyžadují mírně odlišné nastavení tlaku.
Návod na správné nastavení tlaku vzduchu v expanzní nádobě TÚV
Níže uvedená tabulka shrnuje doporučené hodnoty tlaku vzduchu podle typu a objemu expanzní nádoby:
| Typ nádoby | Objem expanzní nádoby (l) | Doporučený tlak vzduchu (bar) |
|---|---|---|
| Horizontální | 8 – 20 | 0,8-1,0 |
| Horizontální | 25 – 50 | 1,0-1,2 |
| Vertikální | 8 – 20 | 0,9-1,1 |
| Vertikální | 25 – 50 | 1,1-1,3 |
Tipy na správné nastavení tlaku v expanzní nádobě teplé užitkové vody zahrnují pravidelné měření tlaku vzduchu pomocí manometru a kontrolu integrity membrány expanzní nádoby. Nesprávné nastavení tlaku vede k častému spínání čerpadla a rychlejší degradaci systému. Proto je důležité při údržbě expanzní nádoby vždy zohlednit její typ a objem, aby se zajistila dlouhodobá provozní spolehlivost.
Vliv teploty vody na tlak vzduchu v expanzní nádobě
Teplota vody přímo ovlivňuje tlak vzduchu v expanzní nádobě, protože ohřev vody způsobuje její roztažnost a tím i zvýšení objemu o 3-4 %. Tento nárůst objemu vody tlačí na membránu expanzní nádoby, která odděluje vodu od vzduchové části. Vzduch v expanzní nádobě je stlačitelný plyn, jehož tlak se při změně teploty mění podle zákonů ideálního plynu. Proto je nutné tlak vzduchu v expanzní nádobě TUV upravit tak, aby odpovídal provozní teplotě vody a objemu expanzní nádoby.
Při nastavení tlaku expanzní nádoby je vhodné měřit tlak vzduchu v prázdné expanzní nádobě, tedy bez vody, a poté ho upravit o tlak odpovídající provozní teplotě vody. Správný tlak vzduchu v expanzní nádobě teplé vody obvykle odpovídá přetlaku v systému, který bývá v rozmezí 0,2 až 0,3 MPa (2-3 bary). Nedostatečné tlakování expanzní nádoby vede k častému spínání čerpadla a může způsobit poškození membrány nebo snížení životnosti nádoby. Proto patří pravidelná údržba expanzní nádoby mezi základní kroky k zachování funkčnosti celého systému.
Instalace a umístění expanzní nádoby
Expanzní nádoba pro teplou užitkovou vodu by měla být instalována co nejblíže zdroji tepla, tedy ohřívači vody. Toto umístění minimalizuje ztráty tlaku a umožňuje efektivní vyrovnání nárůstu objemu vody při ohřevu, který činí přibližně 3-4 % celkového objemu. Navíc usnadňuje tlakování expanzní nádoby a kontrolu tlaku vzduchu v plynové komoře.
Při instalaci je nezbytné zajistit snadný přístup k ventilu Schrader, který slouží k měření a nastavení tlaku vzduchu v expanzní nádobě TUV. Přístup k ventilu je klíčový pro pravidelnou údržbu a předcházení častému spínání čerpadla způsobenému nesprávným tlakem vzduchu. Doporučuji také instalovat nádobu na pevnou a stabilní konstrukci, aby nedocházelo k mechanickému poškození membrány, která odděluje vzduchovou a vodní komoru.
Doporučení pro instalaci a umístění expanzní nádoby:
- Umístěte expanzní nádobu maximálně do 1,5 metru od ohřívače vody, aby se minimalizovaly tlakové ztráty
- Zajistěte volný přístup k ventilu Schrader pro přesné měření tlaku vzduchu a případné doplnění nebo vypuštění vzduchu
- Upevněte nádobu na pevnou stěnu nebo konstrukci, aby nedocházelo k vibracím a poškození membrány expanzní nádoby
- Vyberte objem nádoby odpovídající velikosti systému TUV, obvykle mezi 8 a 50 litry, podle kapacity ohřívače a objemu vody
- Provádějte pravidelnou kontrolu tlaku vzduchu v prázdné expanzní nádobě před sezónou topení nebo minimálně každé 3 měsíce
Tip: Častou chybou je instalace nádoby na nedostupné místo, kde není možné snadno změřit a upravit tlak vzduchu, což vede k rychlému opotřebení membrány a častému spínání čerpadla.
Takové správné umístění a přístup k ventilu výrazně usnadňuje pravidelné nastavení tlaku vzduchu v expanzní nádobě teplé užitkové vody a zajišťuje dlouhodobou spolehlivost celého systému.
Časté dotazy k nastavení tlaku vzduchu v expanzní nádobě TUV
Otázka: Kolik má být tlak vzduchu v expanzní nádobě na teplou užitkovou vodu?
Tlak vzduchu by měl být zhruba o 0,2 baru nižší než statický tlak vody v systému, což bývá obvykle v rozmezí 2 až 3,5 barů.
Otázka: Jak změřit tlak vzduchu v expanzní nádobě TUV?
Expanzní nádobu odpojte od systému, vypusťte z ní vodu a změřte tlak manometrem přes ventil Schrader, který je obdobou ventilu u pneumatik.
Otázka: Jak často kontrolovat tlak vzduchu v expanzní nádobě?
Údržba expanzní nádoby vyžaduje kontrolu tlaku alespoň jednou za 3 měsíce, aby se předešlo poruchám jako je časté spínání čerpadla.
Otázka: Co znamená časté spínání čerpadla v souvislosti s expanzní nádobou?
Časté spínání obvykle signalizuje nesprávný tlak vzduchu nebo poškozenou membránu, což negativně ovlivňuje funkci systému.
Otázka: Jak natlakovat expanzní nádobu u bojleru na teplou vodu?
Vypusťte z nádoby vodu, změřte aktuální tlak vzduchu a doplňte vzduch pumpou tak, aby byl tlak o 0,2 baru nižší než tlak vody v systému.
Otázka: Jaký tlak vzduchu nastavit v expanzní nádobě pro TUV s čerpadlem?
Nastavte tlak vzduchu o 0,2 baru nižší než je tlak, při kterém čerpadlo zapíná (například čerpadlo zapíná při 2,2 bar, tlak nastavte na 2,0 bar).
Otázka: Jak postupovat při poklesu tlaku vzduchu v expanzní nádobě?
Odpojte nádobu, vypusťte z ní vodu, dotlačte vzduch na správnou hodnotu a zkontrolujte těsnost ventilu Schrader.
Otázka: Jaká je funkce membrány v expanzní nádobě?
Membrána odděluje vodní a vzduchovou část nádoby, umožňuje vyrovnávat tlak a zabraňuje přímému kontaktu vody se vzduchem.

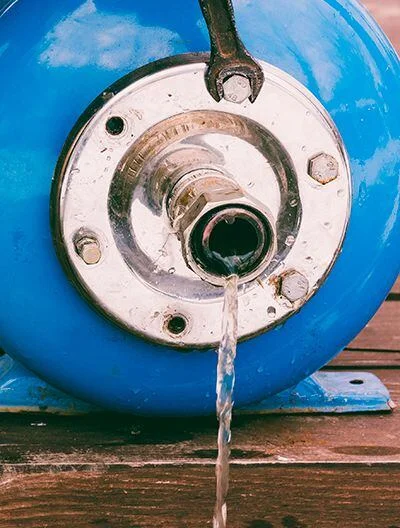

Otázka: Jaké jsou příznaky poškození membrány expanzní nádoby?
Únik vody z ventilu, zvýšená frekvence spínání čerpadla a kolísání tlaku vody v systému naznačují poškození membrány.
Otázka: Jaký je objem typické expanzní nádoby pro TUV?
Objem se běžně pohybuje mezi 8 až 50 litry, podle velikosti systému a požadované kapacity expanze.
Otázka: Jak nastavit tlak vzduchu v expanzní nádobě integrované přímo v kotli?
Postup je obdobný, ale přístup k ventilu může být omezený; tlak vzduchu nastavte o 0,2 baru nižší než statický tlak vody v systému.
Otázka: Jaké nástroje jsou potřeba pro nastavení tlaku vzduchu v expanzní nádobě?
K nastavení tlaku použijte manometr, pumpu nebo kompresor a nástroje na otevření ventilu Schrader, například ventilový klíč nebo šroubovák.
Tipy na správné nastavení tlaku v expanzní nádobě teplé užitkové vody
Pravidelná údržba expanzní nádoby a správné tlakování minimalizuje riziko častého spínání čerpadla a prodlužuje životnost membrány. Na co si dát pozor: nevhodně nastavený tlak může vést ke zvýšenému opotřebení systému a poruchám. Pro koho se to hodí: majitelé domů s bojlerem nebo kotlem s expanzní nádobou, nikoli však uživatelé systémů bez expanzní nádoby nebo s uzavřenými bezmembránovými nádoby.
