Návod na montáž elektrického rozváděče se schématem a bezpečností

Montáž elektrického rozváděče vyžaduje přesné dodržení schématu zapojení rozvaděče a správné umístění jističů pro bezpečný provoz. Tento návod vás provede jednotlivými kroky instalace, včetně výběru vhodných nástrojů a dodržení bezpečnostních pravidel. Díky němu zvládnete elektrickou instalaci efektivně a bez chyb.

Jak správně umístit elektrický rozváděč v objektu

Elektrický rozváděč musí být umístěn na bezpečném, veřejně přístupném místě, které splňuje požadavky na požární bezpečnost, ochranu před vlivy prostředí a zajišťuje snadný přístup pro montáž i servis. Správné umístění minimalizuje riziko poruch a usnadňuje kontrolu elektrické instalace. Následující podsekce popisují přesná doporučení pro montáž rozváděče v rodinných a bytových domech v souladu s platnými normami a předpisy.

Kde umístit elektrický rozváděč v rodinném domě

V rodinných domech se elektrický rozváděč instaluje převážně mimo objekt, typicky na fasádě nebo v bezprostřední blízkosti vstupu do domu. Toto umístění umožňuje přístup bez nutnosti vstupu do obytných prostor a splňuje požadavky distribučních společností na veřejnou přístupnost. Rozváděč musí být umístěn v suchém prostoru, chráněném před přímým slunečním zářením, deštěm a mrazem. V případě umístění na hranici pozemku musí být rozváděč přístupný bez omezení a nesmí být uzamčený.

Konkrétní pravidla umístění:

• Přístupnost pro servis a kontrolu bez nutnosti vstupu do domu
• Umístění v suchém prostředí s teplotami v rozmezí 0 až 40 °C
• Ochrana proti povětrnostním vlivům a přímému slunečnímu záření
• Rozváděč musí být upevněn na pevné, rovné ploše (stěna, sloup nebo konstrukce)
• Elektrické kabely musí být vedeny v souladu s ČSN 33 2000-5-52, v chráničkách nebo lištách

Umístění rozváděče v bytových domech

V bytových domech se elektrické rozváděče instalují do samostatných požárně oddělených prostor, jako jsou chodby, schodiště nebo technické místnosti, které jsou veřejně přístupné a umožňují rychlý zásah v případě potřeby. Tyto prostory musí splňovat požární odolnost minimálně EI 30 podle ČSN EN 13501-2. Každý elektroměrový rozváděč musí být označen nesmazatelným štítkem s číslem bytu a patra, aby byla zajištěna jednoznačná identifikace.

Klíčové požadavky na montáž:

• Umístění v požárně odděleném prostoru s trvale volným přístupem
• Nesmazatelné označení „Pozor elektrické zařízení“ s černým bleskem na žlutém pozadí
• Dodržení minimální vzdálenosti 2 m od zdrojů tepla a vlhkosti
• Elektrické kabely musí být dimenzovány a vedeny podle platných bezpečnostních norem
• Přístup do elektroměrových rozváděčů mají pouze pověření pracovníci distribuční společnosti

Umístění v nebytových prostorách

V nebytových prostorách, jako jsou komerční objekty nebo průmyslové haly, se rozváděče umisťují do samostatných, jasně označených místností nebo skříní s odpovídající požární ochranou. Tyto prostory musí být přístupné pro údržbu a kontrolu, přičemž rozváděče musí být označeny podle typu odběru a provozních parametrů. V nebytových objektech je třeba zajistit, aby umístění rozváděče neomezovalo bezpečnost osob a nezasahovalo do provozních prostor.

Doporučení pro nebytové prostory:

• Umístění v místnostech s požární odolností minimálně EI 30
• Jasné označení a popis odběru na rozváděči
• Volný přístup bez překážek a omezení
• Dodržení bezpečnostních opatření elektroinstalace v souladu s ČSN 33 2000

Velikost a přístupnost rozváděče

Velikost rozváděče musí odpovídat počtu připojených kabelů a plánovanému rozšíření instalace. Minimální rozměry skříně by měly umožnit pohodlnou montáž jističů, proudových chráničů a dalších prvků, přičemž je nutné vysekat otvor ve zdi s rezervou alespoň 5 cm na každou stranu. Přístup k rozváděči musí být bezbariérový a umožňovat bezpečnou manipulaci, proto se doporučuje výška montáže mezi 140 a 160 cm od podlahy.

Praktické zásady:

• Minimální vzdálenost od okolních konstrukcí 10 cm pro odvětrání
• Výška umístění pro snadný přístup a čtení štítků
• Zajištění dostatečného prostoru pro připojení kabelů a servisní zásahy
• Umístění mimo vlhké a prašné prostředí

Častá chyba: Umístění rozváděče v nevhodně vlhkém prostoru bez dostatečné ochrany vede k rychlé korozi kontaktů a zvýšenému riziku poruchy elektroinstalace.

Pro koho se to hodí: Tento způsob umístění je vhodný pro nové i rekonstruované objekty, kde lze plánovat přístup a požární bezpečnost od začátku.

Pro koho NE: Nevhodné je umisťovat rozváděč do prostor s omezeným přístupem, vysokou vlhkostí nebo bez požárního oddělení, například v nevytápěných sklepech bez ochrany.

Správné umístění elektrického rozváděče podle uvedených pravidel je klíčové pro bezpečnou a efektivní montáž, údržbu i provoz elektroinstalace. Dodržení norem a doporučení zjednodušuje zapojení jističů a proudových chráničů a zvyšuje celkovou bezpečnost vašeho elektrického rozvodu.

Jaké nástroje a materiály jsou potřeba pro montáž

Pro správnou montáž elektrického rozváděče je nezbytné připravit kvalitní nástroje a vhodné materiály. Kabel 4×10 mm², který odpovídá normě TN-C, slouží k bezpečnému připojení hlavních fází a neutrálu. Použití správných nástrojů výrazně usnadňuje práci a zajišťuje přesné zapojení jističů i dalších komponent dle schématu zapojení rozvaděče.

Jaké nástroje potřebuji na montáž elektrického rozváděče

• Šroubováky různých velikostí – pro montáž a dotažení svorek jističů
• Kleště a odizolovací kleště – k úpravě a přípravě elektrických kabelů
• Měřicí přístroj (multimetr) – k ověření správného zapojení a bezpečnostních parametrů
• Izolační páska – pro zajištění izolace a bezpečnostní opatření elektroinstalace
• Spojovací materiál – šrouby, hmoždinky a svorky pro pevné uchycení rozváděče

Podrobný návod na montáž a zapojení bytového rozváděče vždy doporučuje začít pečlivou přípravou nástrojů a materiálů, aby byla elektrická instalace provedena bezpečně a dle platných předpisů. Podrobnosti a normy jsou k dispozici například na portálu EAGRI.cz.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

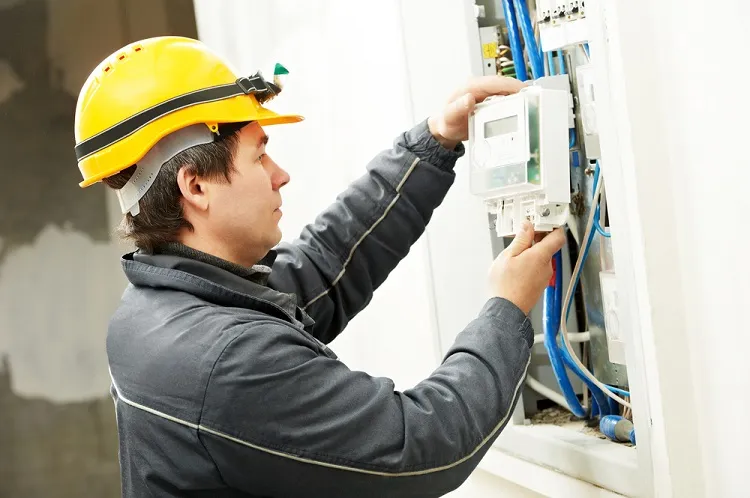

Krok za krokem montáž a zapojení rozváděče podle schématu

Příprava montážního místa

Vysekejte otvor ve zdi nebo připravte pevnou stěnu s nosností minimálně 50 kg pro upevnění rozváděče. Umístěte rozváděč ve vstupní hale, předsíni nebo technické místnosti s volným přístupem a označte jej bezpečnostním štítkem „Pozor elektrické zařízení“ podle ČSN-EN 61439-1. Dodržte minimální vzdálenost 1,5 metru od zdrojů tepla a zajistěte, aby bylo místo dobře větrané a suché. Pečlivá příprava montážního místa s jasným bezpečnostním označením minimalizuje riziko požáru a usnadní následnou údržbu.

Montáž rámu

Připevněte rám rozváděče pomocí hmoždinek a šroubů do připraveného otvoru nebo na pevnou stěnu tak, aby byl vodorovný a bez vůle. Použijte šrouby o průměru minimálně 6 mm a hloubce zasazení do zdi alespoň 50 mm pro zajištění stability. Ujistěte se, že rám umožňuje připojení všech elektrických kabelů, přičemž velikost rozváděče musí odpovídat počtu kabelů (například minimálně 400 × 300 × 150 mm pro standardní bytový rozváděč). Stabilní upevnění rámu je nezbytné pro bezpečné umístění jističů a dalších bezpečnostních prvků.

Zapojení jističů

1. Připojte elektrické kabely o průřezu minimálně 4×10 mm² k fázím L1, L2, L3 v pořadí podle schématu zapojení rozváděče.
2. Zapojte jističe s odpovídajícím jmenovitým proudem (například 16 A pro osvětlení, 25 A pro zásuvky) do příslušných pozic rámu podle fází.
3. Připojte nulový vodič (N) a ochranný vodič (PE) podle bezpečnostních norem ČSN-EN 61439-3, dbejte na správné oddělení vodičů PEN v případě sítě TN-C.
4. Použijte izolované nástroje a dodržujte bezpečnostní opatření elektroinstalace, včetně vypnutí napájení a kontroly absence napětí před započetím práce.

Kontrola a dokončení

Zkontrolujte pevnost upevnění rámu a jističů, správnost zapojení vodičů podle schématu a funkčnost bezpečnostních prvků, jako je proudový chránič a hlavní jistič. Ověřte, že pořadí fází L1, L2, L3 odpovídá schématu a nedošlo k přehazování, což by mohlo způsobit poruchy v elektrickém systému. Po dokončení proveďte zkoušku izolačním měřičem a funkční testy ochranných prvků. Teprve poté lze rozváděč bezpečně uvést do provozu.

Tip: Častou chybou při montáži je nesprávné zapojení fází L1, L2, L3, které vede k nesouladu s připojenými spotřebiči a může vyvolat poruchy nebo poškození zařízení. Montáž elektrického rozváděče se hodí pro zkušené elektrikáře nebo kutilové s elektrotechnickým vzděláním; laikům doporučuji svěřit montáž a zapojení certifikovanému odborníkovi, aby bylo zajištěno dodržení bezpečnostních norem a správná funkčnost.

Bezpečnostní opatření a kontroly při montáži rozváděče

Bezpečnost při montáži elektrického rozváděče je základem pro bezproblémový provoz a ochranu osob. Dodržení přesných postupů a používání certifikovaných ochranných pomůcek snižuje riziko úrazu elektrickým proudem i mechanického poškození instalace.

Bezpečnostní pomůcky při montáži rozváděče

Při montáži rozváděče je povinné používat izolační rukavice s minimálním izolačním odporem 10 000 Ω podle ČSN EN 60903, které chrání před přímým kontaktem s živými částmi. Ochranné brýle s odolností proti mechanickému nárazu podle normy ČSN EN 166 zabraňují zranění očí od jisker či úlomků izolace. Pracovní obuv musí mít protiskluzovou podrážku a izolační vlastnosti dle ČSN EN ISO 20345, což zvyšuje stabilitu a snižuje riziko uklouznutí. Montáž bez těchto pomůcek výrazně zvyšuje riziko úrazu a nesplňuje bezpečnostní požadavky elektroinstalace.

Normy a předpisy pro bezpečnou montáž

Montáž elektrického rozváděče musí odpovídat požadavkům normy ČSN-EN 61439, která stanovuje technické parametry, konstrukční požadavky a bezpečnostní kritéria pro elektrické rozváděče. Správné uzemnění rozváděče je povinné a musí být provedeno podle ČSN 33 2000-5-54, aby se minimalizovalo riziko úrazu elektrickým proudem a snížilo nebezpečí požáru. Během montáže je nutné provádět pravidelné kontroly správnosti zapojení jističů, integrity elektrických kabelů a dodržení schématu zapojení podle projektu. Tyto kontroly pomáhají odhalit chyby, jako je nesprávné dimenzování kabelů nebo špatné propojení fází, které jsou častou příčinou závad a poruch.

Tip: Pro zvýšení bezpečnosti doporučuji sestavit kontrolní checklist zahrnující použití všech ochranných pomůcek, ověření správného uzemnění a kontrolu zapojení podle schématu ČSN-EN 61439. Dodržení tohoto postupu minimalizuje riziko chyb a zajistí dlouhodobou spolehlivost rozváděče.

Typické chyby při montáži a jak se jim vyhnout

Chyby při montáži elektrického rozváděče patří mezi nejčastější příčiny bezpečnostních problémů v domácí i průmyslové elektrické instalaci. Nesprávné pořadí fází, kdy se fáze zapojí jinak, než uvádí schéma zapojení rozvaděče, může způsobit poruchy spotřebičů nebo zvýšené riziko zkratu. Dalším častým omylem je použití elektrických kabelů menších než doporučených 4×10 mm², což ohrožuje správnou funkci a bezpečnost elektroinstalace.

Upevnění rozváděče by mělo být pevné a stabilní, protože nedostatečné upevnění vede k mechanickému poškození a zhoršuje přístup k zapojení jističů.

Tipy pro montáž a zapojení domácího rozváděče

• Dodržujte přesné schéma zapojení rozvaděče a kontrolujte pořadí fází
• Používejte kabely s průřezem minimálně 4×10 mm² podle typu zatížení
• Rozváděč pevně upevněte na vhodné místo s dostatečnou ochranou proti vlhkosti a nárazům
• Před uvedením do provozu nechte elektroinstalaci zkontrolovat revizním technikem

Tip: Kontrola a revize před uvedením do provozu minimalizuje chyby při zapojení elektrického rozváděče a pomáhá zajistit bezpečnostní opatření elektroinstalace.

Údržba a kontrola rozváděče po montáži

Údržba a kontrola rozváděče po montáži jsou klíčové pro bezpečný a bezporuchový provoz elektrické instalace. Pravidelná kontrola upevnění, stavu elektrických kabelů a zapojení jističů pomáhá odhalit potenciální problémy dříve, než způsobí poruchu. Čištění rozváděče od prachu a nečistot zajišťuje správné chlazení a funkčnost komponentů podle schématu zapojení rozvaděče. Bezpečnostní opatření elektroinstalace doporučují provádět tyto kontroly nejméně jednou ročně.

• Prověřte pevnost upevnění rozváděče a kabelů
• Zkontrolujte funkčnost jističů a proudového chrániče
• Odstraňte prach a nečistoty z vnitřku rozváděče
• Sledujte známky přehřívání nebo poškození izolace kabelů
• Dodržujte předepsané bezpečnostní postupy při údržbě

Tip: Pravidelná údržba rozváděče prodlužuje jeho životnost a snižuje riziko poruch, což zvlášť ocení ti, kdo chtějí správně zapojit domácí elektrický rozvaděč se schématem.

Vysvětlení symbolů a prvků na schématu rozváděče

Symboly na schématu rozváděče představují základní prvky elektrické instalace a jejich vzájemná propojení. Jističe, jako klíčové bezpečnostní prvky, chrání elektrické kabely a vedení před přetížením a zkratem. Proudové chrániče sledují úniky proudu a zvyšují bezpečnost elektroinstalace. Vodiče a přívody znázorňují cesty, kterými proud prochází mezi rozváděčem a připojenými zařízeními. Při montáži elektrického rozváděče je nezbytné přesně dodržet schéma zapojení rozvaděče, aby nedošlo k chybám při zapojení elektrického rozváděče a jak se jim vyhnout.

Tip: Pro správný elektrický rozváděč montáž vždy používejte schéma, které jasně znázorňuje všechny prvky a jejich propojení. Dodržování bezpečnostních opatření elektroinstalace zabrání riziku úrazu i poškození zařízení.

Časté dotazy

Jaký kabel je doporučený pro připojení elektrického rozváděče?

Doporučuje se kabel minimálně 4×10 mm² v provedení sítě TN-C, případně 5×6 mm² v TN-S podle normy ČSN-EN 61439.

Kde by měl být umístěn rozváděč v rodinném domě?

V rodinných domech je rozváděč umístěn vně objektu na veřejně přístupném, neuzamykatelném místě, například na hranici pozemku.

Jaké bezpečnostní značky musí mít elektroměrový rozváděč?

Na dveřích musí být nesmazatelná značka „Pozor elektrické zařízení“ – černý blesk na žlutém pozadí v černě lemovaném trojúhelníku.

Jaké jsou základní kroky montáže elektrického rozváděče?

Vysekání otvoru, upevnění rámu, zapojení kabelů a jističů podle schématu, kontrola správnosti a bezpečnosti zapojení.

Jak často by měla probíhat údržba elektrického rozváděče?

Údržba by měla zahrnovat pravidelnou kontrolu upevnění, čištění a testování jističů alespoň jednou ročně.

Co je důležité při zapojení jističů v rozváděči?

Správné pořadí připojení fází L1, L2, L3 podle schématu a použití kabelů odpovídajících normám.

Jaké nástroje jsou nezbytné pro montáž rozváděče?

Šroubováky, kleště, odizolovací kleště, měřicí přístroje, izolační páska a spojovací materiál.

Jaké jsou nejčastější chyby při montáži rozváděče?

Nesprávné pořadí fází, použití nevyhovujících kabelů menších než 4×10 mm² a nedostatečné upevnění rozváděče.

Jak porozumět symbolům na schématu rozváděče?

Symboly znázorňují zařízení jako jističe, proudové chrániče a vodiče, které představují ochranné a spojovací prvky v elektroinstalaci.

Kdo může provádět zapojení elektroměru v rozváděči?

Zapojení elektroměru provádí technik distribuční společnosti, není povoleno zasahovat laikům.

Jak zapojit podružný rozvaděč podle schématu?

Podružný rozvaděč se zapojuje jako odbočka z hlavního rozvaděče, kde první krok je připojení přívodního kabelu s odpovídajícím jištěním, obvykle 16 A jističem, a následně rozdělení obvodů podle schématu.

Jaké je základní schéma zapojení bytového rozváděče krok za krokem?

Základní schéma začíná připojením hlavního jističe, pokračuje zapojením proudového chrániče (typ AC nebo A) a následně jednotlivých obvodových jističů; každý krok musí odpovídat číslům a symbolům ve schématu pro správné rozdělení zátěže.
