Normy a pravidla pro pokládku a instalaci kabelů v ČR

Správná pokládka kabelů vyžaduje dodržení přesných norem a technických parametrů, které zajišťují bezpečnost i dlouhodobou spolehlivost elektroinstalace. Mezi klíčové patří pravidla pro upevnění vodičů a volbu vhodných materiálů podle platných českých předpisů. Nedodržení těchto standardů může vést k poruchám nebo bezpečnostním rizikům.

Normy a předpisy platné pro pokládku kabelů v ČR

Normy pro pokládku a instalaci kabelů v ČR stanovují jasná pravidla, která musí zajistit bezpečnost, správnou funkci a dlouhodobou spolehlivost elektroinstalací. Hlavními předpisy jsou ČSN 33 2000-5-52, která určuje minimální hloubku uložení kabelů na 20 cm a povinnost používat pískové lože, dále normy HD 308 S2 a DIN 47100 pro správné značení kabelů a ČSN EN 62305, jež reguluje ochranu před bleskem a přepětím. Tyto normy zároveň řeší technické parametry kabelů, upevnění vodičů a použití kabelových kanálů.

Jaké normy platí při pokládce kabelů v České republice?

V České republice platí pro pokládku kabelů především norma ČSN 33 2000-5-52, která stanovuje základní technické požadavky včetně minimální hloubky uložení kabelů 20 cm pod zemí. Normy HD 308 S2 a DIN 47100 upravují označování kabelů, což umožňuje jejich jednoznačnou identifikaci během instalace i následné údržby. Pro ochranu elektroinstalací před účinky blesku a přepětí platí ČSN EN 62305, která stanovuje pravidla pro bezpečné uložení kabelů a použití ochranných opatření.

Jaká je norma ČSN 33 2000-5-52 a jak ovlivňuje pokládku kabelů?

ČSN 33 2000-5-52 upravuje technické parametry elektroinstalace včetně pokládky kabelů. Norma vyžaduje, aby kabely byly uloženy minimálně 20 cm pod povrchem a umístěny v pískovém loži, které chrání vodiče před mechanickým poškozením. Správné dodržení této hloubky a materiálu lože minimalizuje riziko poruch a zajišťuje bezpečnou a dlouhodobou funkčnost elektroinstalace.

Jaké normy upravují značení kabelů?

Normy HD 308 S2 a DIN 47100 stanovují pravidla pro značení kabelů, která je nezbytná pro jejich správnou identifikaci. HD 308 S2 se zaměřuje na obecné značení v elektroinstalacích, zatímco DIN 47100 platí pro harmonizované silové kabely. Dodržování těchto norem usnadňuje práci při instalaci i údržbě a zároveň zvyšuje bezpečnost provozu.

Jaká je norma ČSN EN 62305 pro ochranu před bleskem při instalaci kabelů?

ČSN EN 62305 reguluje ochranu před bleskem a přepětím, což je klíčové pro instalace kabelů v exteriéru i interiéru. Norma stanovuje opatření, jak chránit elektroinstalace před bleskovými proudy, například správným uzemněním a použitím ochranných zařízení. Implementace této normy výrazně snižuje riziko poškození a zkrácení životnosti kabelových tras.

Technické parametry a provozní podmínky kabelů

Technické parametry a provozní podmínky kabelů zásadně ovlivňují jejich bezpečnost a životnost v elektroinstalaci. NN kabely jsou určeny pro napětí do 750 V, což je standardní limit podle platných elektroinstalačních norem. Provozní teplota těchto kabelů se pohybuje v rozmezí od -25 °C do +40 °C, přičemž maximální povolená teplota vodiče dosahuje až 90 °C. PVC izolace, běžně používaná u izolovaných vodičů, má však omezení maximální teploty na 70 °C.

Důležitým aspektem je také ochrana kabelů před UV zářením, které může snížit mechanickou odolnost PVC izolace a zkrátit životnost vedení. Proto je při pokládce kabelů v exteriéru nutné zohlednit tento faktor, například použitím kabelových kanálů nebo vhodného upevnění vodičů. Normy PUE a SNIP stanovují přesné požadavky na technické parametry kabelů i podmínky jejich instalace, včetně pravidel pro pokládku kabelů v zemi a nadzemně.

• Napětí kabelů do 750 V pro NN elektroinstalace
• Provozní teplota od -25 °C do +40 °C
• Maximální teplota vodiče až 90 °C (izolace PVC do 70 °C)
• Omezení vlivu UV záření na izolaci kabelu
• Izolované vodiče nemusí být vždy odolné proti dotyku
• Upevnění vodičů a ochrana před bleskem podle platných norem

Normy pro pokládku kabelů a jejich technické parametry

Dodržování těchto parametrů a pravidel zajistí bezpečnou a dlouhodobou funkci elektroinstalace bez rizika přehřátí či mechanického poškození.

Způsoby uložení a upevnění kabelů podle norem

Pokládka a upevnění kabelů musí odpovídat platným normám a předpisům, aby byla zajištěna jejich bezpečnost a dlouhodobá funkčnost. Následující podsekce popisují základní požadavky na hloubku uložení kabelů v zemi a správné upevnění vodičů a kabelových svazků podle ČSN 33 2000-5-52.

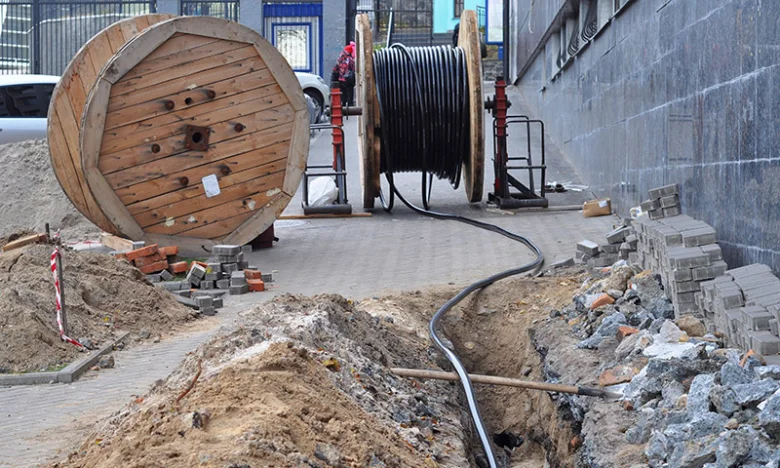

Hloubka a ochrana kabelů v zemi

Normy a předpisy pro uložení kabelů v zemi stanovují minimální hloubku uložení kabelů na 20 cm, což zajišťuje dostatečnou ochranu před mechanickým poškozením. Kabely musí být uloženy v pískovém loži, které eliminuje ostré hrany a zpevňuje okolí kabelu. Pro zvýšení bezpečnosti je nutné kabely chránit ochrannou trubkou, která zabraňuje přímému kontaktu s okolní zeminou a usnadňuje případnou výměnu vodičů. Tento postup odpovídá požadavkům elektroinstalace norem a minimalizuje riziko poškození kabelů během provozu.

Upevnění vodičů a kabelových svazků

Správné upevnění vodičů a kabelových svazků je klíčové pro udržení jejich stability a zabránění mechanickému namáhání. Podle ČSN 33 2000-5-52 se vodiče upevňují maximálně každých 90 cm, zatímco kabelové svazky vyžadují častější upevnění každých 50 cm. Zavěšení kabelů na háky musí respektovat maximální vzdálenost 1,3 metru, čímž se snižuje riziko průhybu a poškození izolace. Kabelové kanály a příslušné upevňovací prvky musí odpovídat technickým parametrům kabelů, aby byla zajištěna jejich správná fixace bez deformace.

1. Určení hloubky uložení – minimálně 20 cm v pískovém loži
2. Instalace ochranné trubky – pro mechanickou ochranu kabelů
3. Upevnění vodičů – maximálně po 90 cm
4. Upevnění kabelových svazků – maximálně po 50 cm
5. Zavěšení kabelů – maximální vzdálenost háků 1,3 m

Odborná rada: Častou chybou je nedostatečné upevnění kabelů, které vede k jejich průhybu a následnému poškození izolace. Správná instalace podle norem je vhodná pro všechny typy elektroinstalací, avšak u velmi těžkých nebo speciálních kabelů může být potřeba individuální posouzení odborníkem.

Použité materiály a produkty pro instalaci kabelů

Kabelové kanály představují základní prvek pro bezpečnou a přehlednou pokládku elektroinstalačních kabelů. Většina moderních kanálů je vyrobena z nehořlavého polymeru splňujícího požadavky ČSN 33 2000-5-52, což zajišťuje zvýšenou ochranu proti šíření požáru. Kanály jsou dostupné v různých průřezech, například trojúhelníkovém nebo obdélníkovém, s délkou standardně kolem 50 cm. Pro montáž se používají speciální rohy, koncové uzávěry a přechodové díly, které umožňují pevné a bezpečné spojení jednotlivých částí.

Certifikované požárně odolné systémy KOPOS a OBO BlackLine jsou určeny pro instalace s přísnými požadavky na požární bezpečnost. Systém KOPOS splňuje normu ČSN EN 13501-2 a je vhodný pro uložení kabelů v zemi i nadzemních trasách, kde je požadována zvýšená odolnost vůči ohni. OBO BlackLine nabízí obdobnou certifikaci s důrazem na jednoduchou montáž a dlouhodobou mechanickou stabilitu. Oba systémy podporují splnění požadavků ČSN EN 62305 týkajících se ochrany před bleskem a přepětím.

Pro upevnění vodičů a kabelů se používají spojovací prvky s maximální vzdáleností upevnění 90 cm u jednotlivých vodičů a 50 cm u kabelových svazků, což zamezuje mechanickému namáhání a porušení izolace. Vnější vedení na sloupcích se fixuje černými plastovými prvky vyrobenými ze sazí, které zajišťují ochranu proti UV záření a prodlužují životnost kabelů. Pro upevnění vodičů ve drážkách se doporučuje aplikace rychleschnoucích směsí, jako jsou sádra nebo alabastr, nanášených každých 50 cm, přičemž kapacita drážky pro skrytou instalaci je omezena na maximálně dva vodiče.

Tipy pro správnou instalaci kabelů v zemi a nadzemně

• Kabelové kanály z nehořlavého polymeru splňující ČSN 33 2000-5-52
• Spojovací prvky s upevňovací vzdáleností max. 90 cm pro vodiče, 50 cm pro kabelové svazky
• Požárně odolné systémy KOPOS a OBO BlackLine s certifikací dle ČSN EN 13501-2
• Černé plastové prvky s ochranou proti UV záření pro venkovní upevnění kabelů
• Rychleschnoucí směsi pro upevnění vodičů ve drážkách, kapacita max. 2 vodiče na drážku

Odborná rada: Při instalaci kabelů dbejte na správné upevnění a dimenzování upevňovacích prvků, protože častou chybou je překročení nosnosti, což vede k uvolnění kabelů a následnému mechanickému poškození izolace. Tento problém se často objevuje při přidávání nových kabelů ke stávajícím trasám bez úpravy upevňovacích systémů.

Bezpečnost a projektová dokumentace v instalaci kabelů

Projekt elektroinstalace musí obsahovat přesný výpočet průřezu vodičů, který odpovídá plánovanému zatížení a zajišťuje bezpečný přenos elektrického proudu. Hodnota jističů je stanovena na 25 A pro hlavní přívod, 20 A pro zásuvkové okruhy a 16 A pro osvětlení. Hlavní elektrický štít je nutné umístit u vstupu kabelu do objektu, aby byl snadno přístupný pro obsluhu i údržbu.

Při práci s elektroinstalací je klíčová bezpečnost práce. Používejte vždy izolované nástroje a gumové ochranné rukavice, které snižují riziko úrazu elektrickým proudem. Správná pokládka kabelů a upevnění vodičů podle elektroinstalace normy minimalizují riziko poškození a elektromagnetického rušení. Kabelové kanály a ochrana před bleskem patří k dalším nezbytným prvkům instalace.

• Dodržujte přesné hodnoty jističů dle projektu elektroinstalace
• Umístěte hlavní štít vždy u vstupu kabelů
• Používejte izolované nástroje a ochranné rukavice
• Zajistěte pevné upevnění vodičů a správné vedení kabelů v kanálech

Tipy pro správnou instalaci kabelů v zemi a nadzemně

Plánujte pokládku kabelů tak, aby byla v souladu s normami a předpisy pro uložení kabelů v zemi, což zajistí dlouhodobou spolehlivost a ochranu před mechanickým poškozením.

Další pravidla a doporučení pro instalaci kabelů

Další pravidla a doporučení pro instalaci kabelů vycházejí z nutnosti dodržovat nejen technické parametry kabelů, ale také zohlednit estetiku vedení a minimalizaci negativních vlivů jako je elektromagnetické rušení. Častou chybou při pokládce kabelů je přidávání nových vedení ke stávajícím, což často vede k překročení hmotnostních limitů upevňovacích prvků a tím k ohrožení bezpečnosti i funkčnosti elektroinstalace.

Minimalizace elektromagnetického rušení

Elektromagnetické rušení ovlivňuje kvalitu signálu i bezpečnost instalace. Jeho minimalizace vyžaduje správné oddálení kabelů a organizaci svazků, aby se snížila vzájemná indukce a kapacita.

• Oddělte napájecí a datové kabely minimálně o 15 cm
• Upevňujte vodiče pomocí vhodných upevňovacích prvků dle ČSN 33 2000-5-52
• Používejte kabelové kanály s kovovým stíněním pro ochranu před bleskem a rušením
• Organizujte kabely do svazků tak, aby nedocházelo k překřížení a vzájemnému ovlivňování

Tip: Estetika vedení kabelů v interiérech zvyšuje nejen vizuální dojem, ale také usnadňuje údržbu a kontrolu elektroinstalace. Proto doporučuji použít kabelové kanály a udržovat vedení přehledné a rovné bez zbytečného překrývání, což zároveň snižuje riziko poškození a chyby při instalaci.

Časté dotazy

Jaké jsou základní normy pro pokládku kabelů?

Základní normou je ČSN 33 2000-5-52, která stanovuje minimální hloubku uložení kabelů ve výkopu 20 cm a požadavky na ochranu kabelů v zemi.

Jaká hloubka je doporučená pro pokládku kabelů do země?

Minimální hloubka uložení kabelů do země je 20 cm s pískovým ložem a ochrannou trubkou podle ČSN 33 2000-5-52.

Jaké jsou maximální vzdálenosti upevnění vodičů a kabelových svazků?

Vodiče se upevňují každých 90 cm, kabelové svazky každých 50 cm, maximální vzdálenost háků při zavěšení je 1,3 m.

Jaké jsou provozní teplotní limity kabelů?

Provozní teplota okolí kabelů je od -25 °C do +40 °C, maximální teplota vodiče nesmí překročit 90 °C, PVC izolace vydrží až 70 °C.

Jaké materiály se používají pro kabelové kanály?

Kabelové kanály se vyrábějí z nehořlavého polymeru, mají různé průřezy a jsou doplněny o spojovací prvky jako rohy a koncové uzávěry.

Jaká je hodnota jističů v běžné elektroinstalaci?

Hodnoty jističů jsou 25 A pro hlavní jistič, 20 A pro zásuvky a 16 A pro osvětlení.

Proč není vhodné přidávat nové kabely ke stávajícím?

Přidání nových kabelů může překročit hmotnost upevňovacích prvků, což vede k přerušení spojení a poškození instalace.

Jak minimalizovat elektromagnetické rušení mezi kabely?

Elektromagnetické rušení se minimalizuje správným oddálením kabelů, doporučuje se minimálně 20 cm mezi silovými a datovými kabely.

Jaké bezpečnostní opatření je nutné při instalaci kabelů?

Doporučuje se používat gumové rukavice a nástroje s izolovanými rukojeťmi, aby se minimalizovalo riziko úrazu elektrickým proudem.

Co obsahuje projektová dokumentace elektroinstalace?

Projekt obsahuje schéma zapojení, výpočet průřezu vodičů, výběr materiálu a hodnoty jističů podle typu odběru.

Jaká je norma ČSN 33 2000-5-52 a co upravuje?

Norma ČSN 33 2000-5-52 stanovuje pravidla pro kabelové trasy v elektroinstalacích, včetně požadavků na uložení a ochranu kabelů.

Jaká je doporučená minimální hloubka pokládky optického kabelu v zemi?

Doporučená hloubka pokládky optického kabelu je minimálně 60 cm, aby byla zajištěna jeho ochrana před mechanickým poškozením.

Jaké jsou základní požadavky na dimenzování vodičů podle proudového zatížení?

Vodiče je nutné dimenzovat tak, aby jejich průřez odpovídal maximálnímu proudovému zatížení, například pro 25 A se doporučuje průřez alespoň 4 mm².

Jaké jsou normy a předpisy pro uložení kabelů v zemi?

Podle platných norem musí být kabely v zemi uloženy do pískového lože a chráněny ochrannou trubkou při průchodu přes zpevněné plochy.

Jaké jsou kroky správné instalace kabelů v prostředí s vysokou vlhkostí?

Instalace v mokrém prostředí vyžaduje použití kabelů s odpovídající ochranou (například s krytím IP67) a zajištění vodotěsných spojů.
