Jak správně zapojit modrý, zelený a hnědý vodič návod

Správné zapojení modrého, zelenožlutého a hnědého vodiče je základem bezpečné elektroinstalace v domácnosti. Barevné značení vodičů usnadňuje identifikaci funkcí a minimalizuje riziko zkratu. Přesný postup včetně správného odizolování vodičů zajistí spolehlivý a bezpečný kontakt při montáži svítidel či zásuvek.

Bezpečnostní opatření před zapojením vodičů

Před zapojením modrého, zeleného a hnědého vodiče je nezbytné vypnout příslušný jistič v hlavním rozvaděči. Pouze tak zajistíte, že vodiče nebudou pod napětím 230 V, což je standardní napětí v domácí elektroinstalaci. Vypínač na stěně nestačí, protože vodiče mohou zůstat pod napětím i po jeho vypnutí. Pokud není jistič označen, vypněte hlavní jistič, který odpojí celý elektrický okruh.

Po vypnutí jističe vždy použijte elektrikářskou zkoušečku, kterou před měřením otestujte na známém napětí, například na zásuvce, abyste ověřili její správnou funkci. Pomocí zkoušečky ověřte nulový stav všech vodičů – modrý (nulový vodič N), zelenožlutý (ochranný vodič PE) i hnědý (fázový vodič L) nesmí být pod napětím. Tento krok je klíčový pro bezpečnost a minimalizaci rizika úrazu elektrickým proudem.

Jak zapojit modré zelené a hnědé vodiče správně

Bezpečnostní opatření začínají přesným odizolováním vodičů na délku 8 až 10 mm podle typu svorkovnice – 8 mm pro šroubové svorky a 10 mm pro svorky typu WAGO. Připojte vodiče do svorkovnice podle barevného značení: hnědý vodič na svorku L (fáze), modrý na N (nulák) a zelenožlutý na PE (ochranný vodič). Svorkovnice musí být pevná, mechanicky nebo samosvorná, aby se zabránilo uvolnění spojů, které může způsobit jiskření, blikání nebo přehřátí.

Tip: Častou chybou je odizolování vodičů na příliš dlouhou délku, což zvyšuje riziko zkratu při kontaktu s kovovými částmi. Dodržujte doporučené délky a spoje vždy uložte do stropní elektrokrabice s dostatečnou izolací, například pomocí izolačních spojek nebo svorek.

Při pochybnostech o správnosti zapojení nebo v případě nestandardních instalací doporučuji svěřit práci kvalifikovanému elektrikáři. Tento postup se hodí pro běžné domácí instalace s měděnými vodiči a standardním barevným značením. Naopak není vhodný pro starší elektroinstalace s hliníkovými vodiči nebo neoznačenými vodiči bez ověření zkoušečkou.

Po dokončení zapojení pevně zatáhněte za vodiče, aby nedošlo k jejich uvolnění během provozu. Vždy dbejte na to, aby svítidla byla bezpečně upevněna na háky nebo držáky, nikdy nesmí viset pouze na přívodním kabelu.

Význam barevného značení vodičů modrý, zelený a hnědý

Barevné značení vodičů v elektroinstalaci slouží k jednoznačné identifikaci jejich funkcí a zajišťuje bezpečné zapojení svítidel i dalších zařízení. Správné rozpoznání barev je nezbytné pro bezpečnost a správnou funkci elektrického systému. Níže najdete podrobný přehled, jak se zapojují modrý, zelený a hnědý vodič v elektroinstalaci.

Jaké jsou barvy vodičů a jejich význam v elektroinstalaci?

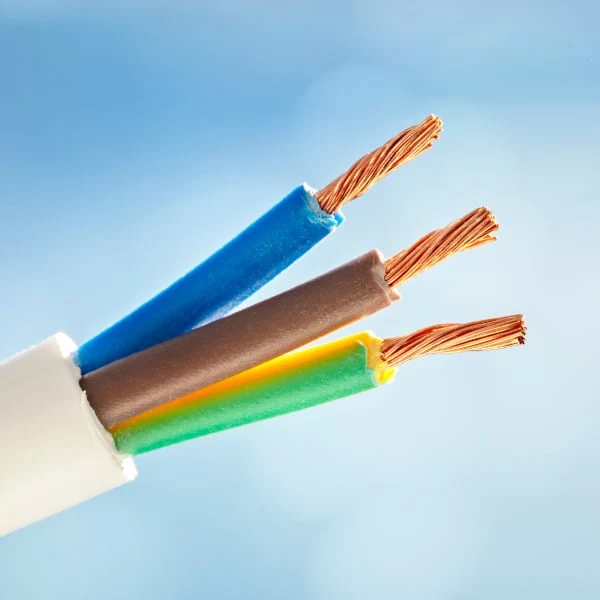

Standardní barevné značení vodičů v moderních instalacích rozlišuje tři základní barvy: hnědý vodič označuje fázový vodič (L), modrý vodič je nulový vodič (N) a zelenožlutý vodič slouží jako ochranný vodič (PE). Toto značení je klíčové pro bezpečné zapojení a správnou funkci elektroinstalace. V některých starších instalacích může chybět ochranný vodič nebo se barvy lišit, což vyžaduje zvýšenou pozornost při identifikaci vodičů. Při práci s vodiči je nezbytné přesné odizolování vodičů a správné připojení do svorkovnice, aby byla zachována elektroinstalace bezpečnost.

Jak se značí fáze a nulák v elektroinstalaci?

Fázový vodič je označen písmenem L a nulový vodič písmenem N. V jednofázových systémech je kód jednoduchý, ale v trojfázových systémech jsou fáze označeny jako L1, L2 a L3, přičemž každá fáze má odlišnou barvu, například červenou, černou nebo šedou. Toto barevné značení fází usnadňuje orientaci a bezpečné zapojení vodičů, zejména při složitějších elektroinstalacích. Při zapojování je nezbytné dbát na správné připojení jednotlivých vodičů do svorkovnice, aby nedošlo k chybnému propojení fází a nuláku.

Příprava vodičů: odizolování a nástroje

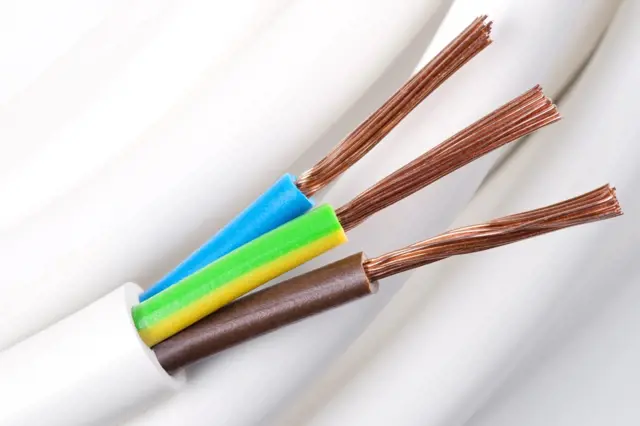

Správné odizolování vodičů je základem bezpečné elektroinstalace a správného zapojení modrého vodiče, hnědého vodiče a zelenožlutého ochranného vodiče. Izolace se odstraňuje na délku 8-10 mm, aby bylo možné vodiče pevně a bezpečně připojit do svorkovnice nebo svorek WAGO, které se v domácí elektroinstalaci osvědčily pro rychlé a spolehlivé spojení bez nutnosti šroubování.

Návod na zapojení modrých zelených a hnědých vodičů

1. Výběr nástrojů – použijte kvalitní odizolovací kleště k přesnému odstranění izolace bez poškození vodiče.
2. Odizolování vodičů – seřiďte kleště tak, aby odstranily izolaci na 8-10 mm délky, což zaručí správný kontakt vodiče ve svorce.
3. Kontrola vodičů – zkontrolujte, že měděný vodič není poškozený ani zbytečně zkrácený.
4. Připojení vodičů – vodiče připojte do svorek WAGO nebo svorkovnice dle barevného značení vodičů CYKY, přičemž zelenožlutý vodič slouží jako ochranný vodič, modrý jako nulový a hnědý jako fázový.
5. Utěsnění a kontrola – po zapojení zkontrolujte pevnost spoje a izolaci, aby byla zajištěna elektroinstalace bezpečnost.

Odborná rada: Při práci s vodiči vždy používejte elektrický šroubovák s izolovanou rukojetí a dbejte, aby nedošlo k porušení měděného jádra vodiče. Častou chybou je příliš dlouhé odizolování, které může způsobit zkrat.

Správné zapojení modrého, zeleného a hnědého vodiče

Správné zapojení vodičů modrý, zelený a hnědý je klíčové pro bezpečnou elektroinstalaci a spolehlivý provoz svítidel. V následujícím podrobném návodu vysvětlím, jak připojit každý vodič do svorkovnice podle barevného značení a jaká bezpečnostní opatření dodržet.

Jak správně zapojit hnědý vodič (fázi)?

Hnědý vodič představuje fázový vodič, který se připojuje na svorku označenou písmenem L. Je nezbytné zajistit pevné a pevně utažené spoje, aby nedocházelo k uvolnění, které by mohlo vést ke zkratům nebo přehřátí. Spojení vodiče v elektroinstalaci by měla být uložena ve stropní krabici, kde jsou chráněna před mechanickým poškozením. Doporučuje se použít kvalitní svorkovnici vhodnou pro průřez vodiče a správně odizolovat vodič do délky 8-10 mm.

Jak správně zapojit modrý vodič (nulák)?

Modrý vodič slouží jako nulový vodič, který se připojuje na svorku označenou písmenem N. Stejně jako u hnědého vodiče je důležité zajistit pevné a bezpečné spojení, které zabrání uvolnění a zvýší celkovou bezpečnost elektroinstalace. Správné zapojení modrého vodiče zajišťuje plynulý návrat elektrického proudu a správnou funkci svítidel. Vodič musí být rovněž pečlivě odizolován a jeho spoje umístěny ve stropní krabici.

Jak správně zapojit zelenožlutý vodič (ochranný)?

Zelenožlutý vodič je ochranný vodič, který se připojuje na svorku označenou PE nebo symbolem země. Jeho úkolem je bezpečné uzemnění elektroinstalace, které chrání před úrazem elektrickým proudem. Spoje zelenožlutého vodiče musí být pevné a chráněné před poškozením, ideálně uvnitř stropní krabice. Použití vhodné svorkovnice a správné odizolování vodiče zaručí dlouhodobou bezpečnost elektroinstalace.

Bezpečnostní opatření při zapojení vodičů:

• Vodiče odizolujte na délku 8-10 mm, aby nedošlo k poškození mědi.
• Používejte svorkovnice s dostatečnou kapacitou a pevnými svorníky.
• Spoje vždy umístěte do krytých stropních krabic chráněných proti mechanickému poškození.
• Při zapojení svítidel respektujte barevné značení vodičů CYKY a dodržujte elektroinstalaci bezpečnost podle platných norem.

Tip: Častá chyba je špatné utažení svorek, které může způsobit jiskření a riziko požáru. Proto doporučuji po zapojení vodiče zkontrolovat pevnost spojů a správné umístění ve svorkovnici.

Doporučené nástroje a materiály pro domácí elektroinstalaci

Pro bezpečné a správné zapojení modrého, zelenožlutého a hnědého vodiče je nezbytné použít specializované nástroje a materiály, které zajistí pevné spoje a minimalizují riziko elektrického zkratu nebo přehřátí. K základní výbavě patří šroubovák s izolovanou rukojetí o délce čepele 100 až 150 mm, který umožňuje pevné utažení vodičů ve svorkovnici nebo svorkách WAGO bez poškození kontaktů.

Kleště na odizolování vodičů s nastavitelnou délkou odizolování jsou vhodné pro odstranění izolace v rozsahu 8 až 10 mm, což odpovídá doporučené délce pro šroubové i svorkové spoje. Použití těchto kleští zabraňuje poškození měděného jádra, které by mohlo vést ke špatnému kontaktu a zvýšenému odporu.

Zkoušečka napětí s minimálním rozsahem měření 12-230 V AC/DC musí být před použitím otestována na známém napětí, aby byla ověřena její funkčnost. Tento přístroj je klíčový pro potvrzení nulového stavu vodičů před zahájením práce, protože vypnutí jističe nemusí vždy zcela odpojit napětí na vodičích.

Svorky WAGO (typ 221 nebo 222) umožňují rychlé, pevné a bezpečné spojení vodičů různého průřezu (0,5-4 mm²) včetně ochranného vodiče. Svorky jsou vhodné pro domácí elektroinstalaci, protože eliminují nutnost šroubování a snižují riziko uvolnění spoje.

• Izolovaný šroubovák (100-150 mm) – pro pevné utažení vodičů ve svorkovnici či svorkách WAGO
• Kleště na odizolování s nastavitelnou délkou (8-10 mm) – pro přesné odstranění izolace bez poškození měděného jádra
• Zkoušečka napětí (12-230 V AC/DC) – pro ověření absence napětí před manipulací
• Svorky WAGO typ 221/222 – pro rychlé a spolehlivé spojení vodičů různých průřezů

Tip: Před započetím práce vždy vypněte příslušný jistič a ověřte nulový stav vodičů zkoušečkou. Častou chybou je spoléhání se pouze na vypínač na stěně, který nemusí odpojit napětí. Tento návod je určen pro zkušené domácí kutily; u nejistoty nebo nestandardního zapojení doporučuji konzultaci s kvalifikovaným elektrikářem.

Specifika zapojení vodičů u různých typů svítidel

Specifika zapojení vodičů u různých typů svítidel se liší podle konstrukce a požadavků zařízení. Správné připojení modrého (nulového), zelenožlutého (ochranného) a hnědého (fázového) vodiče je zásadní pro bezpečnost i funkčnost svítidel. Je nezbytné dodržet standardní barevné značení a používat vhodné svorkovnice, které zajistí pevný a bezpečný kontakt bez rizika přehřátí či uvolnění spojů.

Zapojení vodičů u LED panelů

LED panely využívají třížilový kabel s hnědým vodičem (L) jako fází, modrým vodičem (N) jako nulákem a zelenožlutým vodičem (PE) jako ochranným uzemněním. Vodiče je třeba odizolovat na délku 8-10 mm podle typu svorky (šroubová nebo WAGO) a připojit do svorkovnice označené L, N a PE. Pevné uzemnění zelenožlutého vodiče je nezbytné pro ochranu proti elektrickému zkratu a minimalizaci rizika úrazu elektrickým proudem. U LED panelů se doporučuje používat svorky s mechanickým zajištěním, aby se zabránilo uvolnění spojů při vibracích nebo manipulaci.

Zapojení vodičů u bodových světel

Bodová světla mají často kovovou konstrukci, proto je povinné připojit zelenožlutý vodič přímo na kovovou kostru svítidla, aby bylo zajištěno správné uzemnění. Hnědý vodič (L) a modrý vodič (N) se připojují do svorkovnice podle barevného značení. Doporučená délka odizolování je 8 mm u šroubových svorek, u svorek typu WAGO až 10 mm. Častou chybou je nedostatečné utažení svorek nebo ponechání volných vodičů, což může vést ke zkratu nebo blikání světla. Spoje je třeba uložit do stropní krabice tak, aby se nedotýkaly kovových částí, a použít izolační spojky.

Specifika u zářivek

Zářivky vyžadují přesné dodržení pořadí připojení vodičů: hnědý vodič (L) na fázovou svorku, modrý vodič (N) na nulovou svorku a zelenožlutý vodič (PE) na ochrannou svorku. Použití kvalitních svorkovnic je klíčové pro pevné a bezpečné spoje, které nesmí poškodit izolaci vodičů. Doporučená délka odizolování je 8 mm u šroubových svorek a 10 mm u svorek WAGO. Nesprávné zapojení nebo uvolněné spoje mohou způsobit nefunkčnost zářivky nebo nebezpečí přehřátí. U zářivek bez kovové konstrukce lze ochranný vodič zaizolovat, pokud není připojen.

Tip: U starších svítidel může chybět ochranný vodič, proto je nutné použít svítidla třídy II s dvojitou izolací, která nevyžadují uzemnění. Pro novější svítidla s kovovým krytem je ochranný vodič nezbytný pro bezpečný provoz.

Pro koho se to hodí: Tento podrobný návod je vhodný pro instalaci běžných domácích svítidel, LED panelů a bodových světel s třížilovým přívodem. Pro koho NE: Není určen pro komplexní průmyslové instalace nebo svítidla s nestandardními zapojeními, kde je nutná odborná revize a zásah kvalifikovaného elektrikáře.

Kontrola a testování funkčnosti po zapojení vodičů

Po dokončení zapojení modrého, zeleného a hnědého vodiče je nezbytné zapnout jistič, který aktivuje elektroinstalaci a umožní testování funkčnosti svítidel. Při zapojení vodičů dbejte na pevnost spojů ve svorkovnicích, aby nedošlo k uvolnění nebo přehřátí kontaktů. Testování funkčnosti po zapojení ověřuje správné svícení a bezpečnost celého elektrického obvodu. V případě nejistoty nebo nefunkčnosti doporučuji konzultaci s elektrikářem, protože správné zapojení a bezpečnost elektroinstalace jsou klíčové. Tento návod na zapojení modrých, zelených a hnědých vodičů vychází z barevného značení vodičů CYKY a jejich správného zapojení v rámci domácích rozvodů.

Časté dotazy

Jaká je doporučená délka odizolování vodičů pro zapojení do svorkovnice?

Doporučená délka odizolování vodičů je 8-10 mm podle typu svorkovnice, například 8 mm pro šroubové svorky a 10 mm pro svorky WAGO.

Co znamenají barvy modrého, hnědého a zelenožlutého vodiče?

Hnědý vodič je fázový (L), modrý nulový (N) a zelenožlutý vodič je ochranný (PE) podle standardního barevného značení.

Jak bezpečně ověřit, že vodiče nejsou pod napětím před prací?

Vypněte jistič a ověřte nulový stav vodičů elektrikářskou zkoušečkou, kterou před použitím otestujte na známém napětí.

Jak připojit vodiče do svorkovnice podle barev?

Hnědý vodič připojte na svorku označenou L, modrý na N a zelenožlutý na PE nebo na kovovou kostru svítidla.

Jak postupovat při zapojení LED panelů?

LED panely vyžadují připojení hnědého (fáze), modrého (nulový) a zelenožlutého (ochranný) vodiče, všechny pevně a bezpečně.

Jaké nástroje jsou vhodné pro domácí elektroinstalaci?

Použijte elektrikářský šroubovák, kleště na odizolování, svorky WAGO a zkoušečku napětí pro bezpečnou a efektivní práci.

Jak zabezpečit spoje vodičů v elektroinstalaci?

Spoje musí být pevné, uložené ve stropní krabici a zabezpečené izolačními svorkami, aby nedošlo k uvolnění nebo přehřátí.

Co dělat při zjištění chybného nebo neoznačeného vodiče?

Použijte zkoušečku pro určení fáze a nuláku, v případě pochybností kontaktujte odborníka, aby nedošlo k nebezpečí úrazu elektrickým proudem.

Jak správně zaizolovat nevyužitý ochranný vodič?

Nevyužitý zelenožlutý vodič zaizolujte izolací a bezpečně uložte, aby se nedotýkal kovových částí nebo jiných vodičů.

Jak ověřit funkčnost zapojeného světla?

Po zapojení zapněte jistič a zkontrolujte, zda světlo svítí bez blikání a zda jsou spoje pevné a bezpečné.

Jaké jsou barevné značení vodičů pro fáze L1, L2 a L3 v třífázové elektroinstalaci?

Fáze L1 je obvykle hnědá, L2 černá a L3 šedá barva, což pomáhá správně identifikovat jednotlivé fáze při zapojení.

Jak zapojit světlo, když máte pouze dva vodiče, ale instalace vyžaduje tři?

V takovém případě se obvykle použijí vodiče fáze a nuláku, přičemž ochranný vodič se nezapojuje, což je krok číslo 3 v postupu zapojení dvouvodičového svítidla.
