Pokládka vodovodního potrubí do země vyžaduje přesné dodržení pravidel a správný výběr materiálů, například PE trubek na vodu s vhodným průměrem potrubí. Správně provedená instalace zajistí dlouhodobou funkčnost a bezpečnost zásobování vodou. Podrobně popisuji postup, který zvládnete vlastníma rukama i bez profesionální pomoci.
To hlavní z článku
- Minimální hloubka pokládky vodovodního potrubí do země je 80-120 cm, aby se zabránilo zamrznutí.
- Pro ochranu potrubí se doporučuje vytvořit pískové lože o tloušťce minimálně 10 cm pod potrubím i nad ním.
- Nejčastěji používaný materiál je PE100 trubka s označením PN16 a průměrem 32 mm vhodná pro rodinné domy.
- Maximální poloměr ohybu PE trubky je 20-25× průměr trubky, např. pro DN 32 mm to je 70-80 cm.
- Před zasypáním je nutné provést tlakové testy s tlakem cca 6 barů po dobu minimálně 24 hodin pro ověření těsnosti.

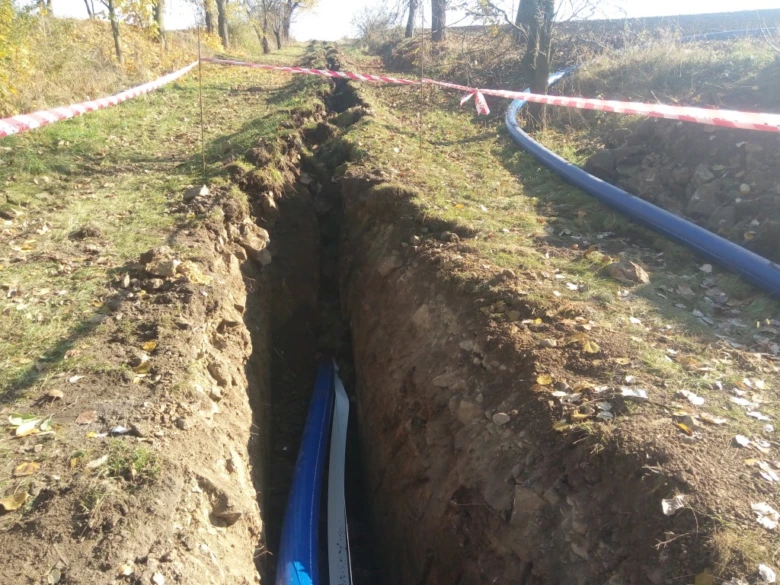

Jaká je správná hloubka a příprava výkopu pro vodovodní potrubí?
Jak hluboko se musí pokládat vodovodní potrubí do země? Optimální hloubka pokládky vodovodního potrubí je 80 až 120 cm, což zajišťuje ochranu před mrazem a omezuje riziko poškození při běžných zemních pracích. Výkop pro potrubí by měl být dostatečně široký, aby umožnil uložení potrubí s vrstvou pískového lože a následné zasypání.
Pískové lože o tloušťce přibližně 10 cm se připravuje na dno výkopu i jako vrstva nad potrubím. Tato vrstva plní dvojí funkci: tlumí mechanické nárazy a zabraňuje přímému kontaktu PE trubek na vodu se zeminou, která může obsahovat ostré kameny nebo jiné nečistoty. Správná izolace potrubí včetně pískového lože výrazně prodlužuje životnost instalace a minimalizuje riziko prasknutí.
- Hloubka pokládky: 80-120 cm pod povrchem země
- Pískové lože: cca 10 cm pod potrubím a 10 cm nad ním
- Výkop: dostatečný prostor pro manipulaci a správné uložení potrubí
- Použití PE trubek na vodu s vhodným průměrem a správným spojováním
Tip: Při pokládce vodovodního potrubí do země vlastníma rukama dbejte na rovnoměrnost pískového lože, aby nedocházelo k deformacím potrubí pod tlakem zeminy.
Jak vybrat vhodný materiál a průměr potrubí pro vodovodní přípojku?
Pro pokládku vodovodního potrubí do země vlastníma rukama je klíčové vybrat správný materiál a průměr potrubí. Nejčastěji se používají PE100 trubky na vodu, které jsou odolné a vhodné pro tlakové instalace. Průměr potrubí přitom ovlivňuje průtok vody a spolehlivost celé přípojky.
Jaký materiál použít pro vodovodní potrubí do země
Pro vodovodní přípojky je preferovaný materiál PE100, což jsou polyethylenové trubky s vysokou pevností a pružností. Tyto trubky mají označení PN16, což znamená, že zvládnou maximální tlak 16 barů. Alternativou je PVC, které je méně pružné a náchylnější k praskání při pokládce, proto se méně doporučuje pro zemní instalace. PE trubky na vodu se snadno spojují, například pomocí tvarovek na zasouvání nebo svařování.
Výpočet průměru potrubí podle odběru vody
Výběr průměru potrubí závisí na délce potrubí a předpokládaném odběru vody. Pro rodinné domy je ideální volbou DN 32, které dobře zvládne běžnou spotřebu.
| Odběr vody (l/min) | Doporučený průměr potrubí (mm) | Maximální délka potrubí (m) |
|---|---|---|
| do 10 | 20 | 30 |
| 10-20 | 25 | 50 |
| nad 20 | 32 | 70 |
Tip: Při pokládce vodovodního potrubí vlastníma rukama doporučuji volit spíše větší průměr, abyste předešli poklesu tlaku při delší trase a vyšším odběru. Izolace potrubí pak pomůže ochránit vodu před mrazem a ztrátami tepla.
- PE100 je nejčastější volba pro vodovodní potrubí do země díky své odolnosti a životnosti
- Průměr potrubí 20-32 mm pokryje většinu běžných potřeb rodinných domů
- Označení PN16 garantuje bezpečný provoz při tlaku do 16 barů
Při správné volbě materiálu a průměru potrubí se vyhnete častým chybám, například poddimenzování, které vede k nedostatečnému tlaku vody. Pokládka vodovodního potrubí do země tak bude efektivní a dlouhodobě bez problémů.
Jak správně spojovat a montovat vodovodní potrubí do země?
Správné spojování a montáž vodovodního potrubí do země je klíčová pro dlouhodobou funkčnost rozvodu vody. Při pokládce vodovodního potrubí vlastníma rukama je důležité znát vhodné metody spojování PE trubek a dodržet maximální poloměr ohybu, který zamezí poškození potrubí.

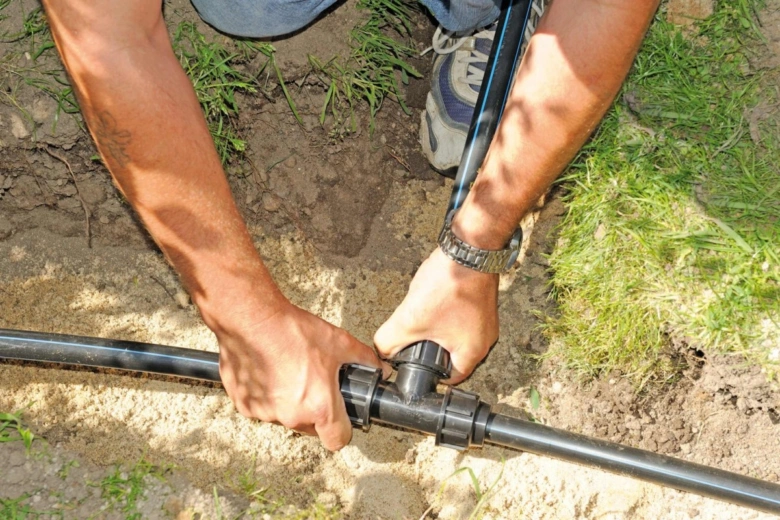

Mechanické svěrné tvarovky
Mechanické svěrné tvarovky představují nejčastější a nejjednodušší způsob spojování PE trubek na vodu. Umožňují rychlou montáž bez potřeby speciálního nářadí, což ocení každý, kdo řeší pokládku vodovodního potrubí do země bez profesionální pomoci. Spoj je vytvořen utažením svěrné matice, která pevně drží potrubí. Tento typ tvarovek je ideální pro menší instalace a opravy.
Elektrotvarovky a svařování na tupo
Elektrotvarovky a svařování na tupo jsou profesionální metody spojování PE trubek, vhodné pro větší rozvody s nároky na vysokou pevnost a těsnost spojů. Elektrotvarovky se spojují zahřátím, přičemž nástroje musí mít přesnou regulaci teploty. Svařování na tupo vyžaduje speciální svařovací přístroj a zaručuje homogenní spoj bez mechanických částí. Při těchto metodách je nutné dodržet maximální poloměr ohybu, který je 20-25× průměr potrubí; u trubek DN 32 to znamená 70-80 cm. Překročení tohoto poloměru může vést k trvalému poškození PE trubek a narušení izolace potrubí.
Tip: Při pokládce vodovodního potrubí do země vlastníma rukama je častou chybou podcenění poloměru ohybu, což vede k prasklinám a únikům vody. Pro menší zahradní instalace doporučuji mechanické svěrné tvarovky, zatímco větší rozvody vyžadují elektrotvarovky nebo svařování.
Jak zajistit ochranu a izolaci potrubí při pokládce do země?
Ochrana a izolace vodovodního potrubí při pokládce do země je klíčová pro zajistění dlouhodobé funkčnosti a bezpečnosti instalace. Správné provedení ochranných zásypů, použití chrániček a izolačních materiálů pomáhá předcházet mechanickému poškození a zamrznutí vody.
Jaké jsou zásady pro ochranný zásyp a použití chrániček?
Ochranný zásyp se provádí pískem, který je ideální pro zajištění rovnoměrného rozložení tlaku a ochrany PE trubek na vodu před mechanickým poškozením i promrzáním. Doporučená vrstva pískového lože je minimálně 10 cm nad vodovodním potrubím do země. Písek zároveň zabraňuje ostrým kamínkům poškodit potrubí během zasypávání. Chráničky se používají zejména při průchodu potrubí zdmi nebo pod vozovkami – chrání potrubí před vnějšími vlivy a usnadňují případnou výměnu či opravu bez nutnosti rozsáhlých prací. Pro správnou pokládku vodovodního potrubí vlastníma rukama je nezbytné tyto prvky dodržovat, aby se minimalizovalo riziko poškození.
Jak izolovat vodovodní potrubí při pokládce do země?
Izolace potrubí je nezbytná k ochraně proti zamrznutí, zejména pokud teplota vody v potrubí nepřesahuje 60 °C. Nejčastěji se používají izolační návleky nebo pásy z materiálů s nízkou tepelnou vodivostí, například pěnový polyethylen. Izolace snižuje tepelné ztráty a zabraňuje kondenzaci vody na povrchu potrubí, čímž chrání spojování PE trubek a samotné potrubí před mechanickým poškozením. Správná izolace prodlužuje životnost vodovodního potrubí do země a minimalizuje nebezpečí prasknutí při nízkých teplotách.
Je možné postavit vodovodní přípojku bez povolení?
Vodovodní přípojka vyžaduje stavební povolení nebo ohlášení podle platných místních předpisů. Pro drobné úpravy či opravy se mohou pravidla lišit, ale obecně je nutné získat souhlas příslušného úřadu před zahájením prací. Nesplnění těchto podmínek může vést k sankcím a problémům s provozem vodovodního potrubí. Proto doporučuji vždy ověřit místní legislativu, než začnete s pokládkou vodovodního potrubí do země vlastníma rukama.
Tip: Častou chybou při pokládce je nedostatečná vrstva pískového lože, která zvyšuje riziko mechanického poškození potrubí. Dodržujte minimální tloušťku 10 cm písku nad potrubím.
Jak provést tlakové zkoušky a uvedení potrubí do provozu?
Tlakové zkoušky představují nezbytný krok při pokládce vodovodního potrubí do země, jejich cílem je ověřit těsnost a mechanickou odolnost celé instalace. Pro správné provedení nastavte tlak zkoušky na 6 barů, což odpovídá běžnému provoznímu zatížení vodovodní přípojky, a udržujte jej po dobu minimálně 24 hodin. Během této doby sledujte případný pokles tlaku, který by signalizoval netěsnosti nebo chyby ve spojích PE trubek na vodu.
Po úspěšném dokončení tlakové zkoušky je nutné provést dezinfekci potrubí podle platných hygienických norem (například ČSN EN 805), aby se eliminovalo riziko mikrobiální kontaminace pitné vody. Dezinfekce se obvykle provádí chlorací s koncentrací 50-100 mg/l aktivního chlóru po dobu minimálně 1 hodiny, následovanou důkladným propláchnutím. Tento krok je povinný před uvedením potrubí do provozu a zajišťuje zdravotní nezávadnost rozvodu.
Součástí správné instalace je také izolace potrubí, která zabraňuje tepelným ztrátám a chrání potrubí před mechanickým poškozením. Izolace se doporučuje zejména v místech průchodu pod vozovkami nebo v blízkosti zdí, kde se používají izolační návleky nebo speciální pásky. Dodržení těchto pravidel prodlužuje životnost potrubí a snižuje riziko zamrznutí vody v potrubí.
Tipy a triky pro pokládku vodovodního potrubí do země svépomocí
- Připojení a naplnění – napojte potrubí na zdroj vody a pomalu jej naplňte, aby se zabránilo vzniku vzduchových kapes, které mohou ovlivnit výsledky tlakové zkoušky.
- Tlaková zkouška – nastavte tlak na 6 barů a udržujte jej minimálně 24 hodin, během této doby pravidelně kontrolujte tlak a zaznamenávejte případné poklesy.
- Dezinfekce potrubí – aplikujte chloraci nebo jiný schválený dezinfekční prostředek v souladu s hygienickými normami, aby byla zajištěna zdravotní nezávadnost vody.
- Kontrola a uvedení do provozu – po dezinfekci proveďte kontrolu kvality vody, ověřte absenci zápachu a zákalu, a teprve poté bezpečně spusťte celý systém.
Odborná rada: Častou chybou je vynechání dezinfekce potrubí po tlakové zkoušce, což může vést k mikrobiální kontaminaci a zdravotním rizikům. Tento krok nelze vynechat ani při instalacích svépomocí.
Pro koho se to hodí: Tento postup je vhodný pro majitele rodinných domů a zahrad, kteří chtějí zajistit bezpečný a dlouhodobě funkční vodovodní rozvod.
Pro koho NE: Nedoporučuje se pro instalace bez dostatečných znalostí tlakových zkoušek a hygienických postupů, kde je lepší konzultovat odborníka nebo využít profesionální služby.
Jak postupovat při pokládce potrubí v náročném terénu a za zimních podmínek?
Jak postupovat při instalaci vodovodního potrubí pod zemí v náročném terénu a zimních podmínkách
Pokládka vodovodního potrubí do země v kamenitém nebo jinak náročném terénu vyžaduje důslednou přípravu podloží. Pro správné uložení PE trubek na vodu je nezbytné vytvořit pískové lože minimálně 10 cm silné, které chrání potrubí před poškozením ostrými kameny. V tomto prostředí je klíčové dbát na správné spojování PE trubek, aby nedošlo k únikům vody.
Zimní podmínky vyžadují zvýšenou hloubku pokládky vodovodního potrubí, zpravidla mezi 80 a 120 cm, aby potrubí nezamrzlo. Navíc doporučuji použít kvalitní izolaci potrubí, například tepelně izolační pásky nebo chráničky, které minimalizují riziko poškození mrazem.
Tipy a triky pro pokládku vodovodního potrubí do země svépomocí:
- V náročném terénu vždy používejte pískové lože jako ochranu potrubí
- Dodržujte hloubku pokládky 80-120 cm v oblastech se zimním mrazem
- Izolujte potrubí vhodným materiálem, aby se zabránilo zamrznutí
- Pečlivě kontrolujte spoje PE trubek pro zamezení úniků vody
Na co si dát pozor: častou chybou je nedostatečná izolace a příliš mělká pokládka, které vedou k poškození potrubí v zimě. Pro pokládku v kamenitém terénu není vhodné používat tvrdé podklady bez dostatečného pískového lože.
Jak správně označit a dokumentovat trasu potrubí?
Přesné označení trasy vodovodního potrubí do země je nezbytné pro rychlou lokalizaci vedení při údržbě a případných opravách. Doporučuje se použít plastové kolíky vysoké minimálně 50 cm s reflexními pásky umístěné v pravidelných intervalech 2-5 metrů podél trasy. Tyto značky musí být pevně ukotvené a viditelné i za zhoršených světelných podmínek.
Součástí správné dokumentace je podrobný plán vedení potrubí s uvedením:
- přesných GPS souřadnic začátku, konce a klíčových bodů trasy
- hloubky pokládky potrubí, která by měla být minimálně 80-120 cm pod povrchem, aby potrubí bylo pod bodem mrazu
- typu použitého pískového lože pod potrubím (minimálně 10 cm jemného písku)
- průměru potrubí (například DN 32 mm pro rodinné domy)
- míst spojování PE trubek včetně typu spojů (svěrné tvarovky, elektrotvarovky)
- použitých izolačních materiálů a případných chrániček na průchodech zdmi nebo vozovkami
Dokumentaci je nutné pravidelně aktualizovat po každé úpravě nebo opravě potrubí. Doporučuje se archivovat ji v digitální podobě i tištěné verzi na bezpečném, ale snadno dostupném místě, například u hlavního vodoměru nebo ve stavební dokumentaci domu.
Tip: Častou chybou je neoznačit trasu nad povrchem nebo nezaznamenat hloubku pokládky, což výrazně ztěžuje lokalizaci potrubí při výkopových pracích a zvyšuje riziko jeho poškození.
Správné označení a dokumentace trasy potrubí výrazně snižuje náklady a čas potřebný pro servisní zásahy. Tento postup se hodí zejména pro majitele rodinných domů a zahrad, kteří plánují pokládku vodovodního potrubí vlastníma rukama. Naopak u rozsáhlých nebo průmyslových instalací je vhodné využít profesionální geodetické služby pro přesné zaměření a evidenci trasy.
Časté dotazy
Je možné postavit vodovodní přípojku bez povolení?
Většinou je nutné získat povolení od místního vodárenského podniku, protože instalace ovlivňuje veřejnou síť a musí splňovat normy.
Jak hluboko se pokládá vodovodní potrubí?
Doporučená hloubka pokládky je 80-120 cm pod povrchem, aby bylo potrubí chráněno před mrazem.
Jaký průměr potrubí je vhodný pro rodinný dům?
Pro běžný rodinný dům se doporučuje PE trubka s průměrem DN 32 mm a tlakem PN16.
Jaké jsou základní způsoby spojování PE trubek?
Mechanické svěrné tvarovky, elektrotvarovky a svařování na tupo jsou nejčastější způsoby spojování PE trubek.
Jak provést tlakové zkoušky vodovodního potrubí?
Tlakové zkoušky se provádějí tlakem cca 6 barů po dobu minimálně 24 hodin, aby se ověřila těsnost spojů.
Jak chránit potrubí při průchodu zdmi a vozovkami?
Použijte plastové nebo kovové chráničky, které zabrání mechanickému poškození potrubí.
Jak postupovat při pokládce vodovodního potrubí v kamenitém terénu?
V kamenitém terénu je nutné použít silnější vrstvu pískového lože, aby se zabránilo poškození potrubí ostrými kameny.
Jaké jsou zásady izolace potrubí proti zamrznutí?
Používejte izolační pásky nebo pěnové návleky a dbejte na dostatečnou hloubku pokládky 80-120 cm.
Jak správně označit trasu potrubí?
Použijte barevné značky nebo pásky a vytvořte přesnou dokumentaci trasy pro budoucí revize a opravy.
Jak dezinfikovat vodovodní potrubí po instalaci?
Dezinfekce se provádí chlorací podle hygienických norem před uvedením potrubí do provozu.
Jaký materiál je nejvhodnější pro vodovodní potrubí do země?
Pro vodovodní potrubí do země se nejčastěji používají PE (polyethylenové) trubky s minimální tloušťkou stěny podle PN 10 nebo PN 16, které jsou odolné vůči mechanickému poškození a korozi.
Jak správně připravit výkop pro pokládku vodovodního potrubí?
Výkop by měl být široký minimálně o 20 cm větší než průměr potrubí a hluboký alespoň 80 cm, aby bylo potrubí chráněno před mrazem a mechanickým poškozením.
