Kompletní přehled materiálů a průměrů kanalizačního potrubí

Volba správného materiálu a průměru kanalizačního potrubí významně ovlivňuje funkčnost a životnost odpadního systému. Mezi nejčastěji používané patří KG a HT trubky, které se liší technickými vlastnostmi i vhodností pro různé aplikace. Přehled těchto parametrů pomůže vybrat ideální řešení pro vaši instalaci.

Přehled materiálů používaných pro kanalizační potrubí

Kanalizační potrubí se nejčastěji vyrábí z polypropylenu (PP) a polyvinylchloridu (PVC), které díky odolnosti vůči chemikáliím a teplotám do 95 °C pokrývají většinu vnitřních i venkovních instalací. Polypropylen je preferován pro vnitřní odpadní trubky, zatímco PVC se používá především u venkovních kanalizací. Další materiály jako polyetylén (PE) nacházejí uplatnění tam, kde je potřeba zvýšená pružnost a odolnost proti mechanickému poškození.

Kromě plastových kanalizačních potrubí se používají i tradiční materiály s odlišnými vlastnostmi. Kamenina je vysoce odolná proti kyselinám, ale křehká a těžká, proto se využívá spíše v historických objektech a speciálních instalacích. Nerezová ocel se uplatňuje v náročných podmínkách, kde je vyžadována dlouhá životnost a odolnost proti korozi. Azbestocement, dříve běžný, je dnes zakázaný kvůli zdravotním rizikům. Litina se stále objevuje pouze v některých starších kanalizacích.

Nejčastější materiály pro kanalizační potrubí a jejich rozměry

• Polypropylen (PP) – vnitřní kanalizace, standardní průměry 32-110 mm
• Polyvinylchlorid (PVC) – venkovní kanalizace, průměry od 110 do 315 mm (KG trubky)
• Polyetylén (PE) – flexibilní potrubí, průměry podobné PVC, vhodné pro tiché kanalizační systémy
• Kamenina – speciální průměry, často nad 150 mm, odolná proti chemikáliím
• Nerezová ocel – průměry na míru, používá se tam, kde je třeba vysoká odolnost
• Litina – většinou průměry 100-150 mm, dnes omezené použití

Tip: Častá chyba při výběru kanalizačního potrubí je podcenění tepelné odolnosti materiálu, což může vést k deformacím plastových trubek při odvodu horkých odpadních vod. Pro vnitřní instalace s horkou vodou se proto doporučuje PP s vyšší tepelnou odolností.

Tento přehled kanalizačních trubek materiály a standardní průměry umožňuje správnou volbu podle typu instalace a požadavků na odolnost i životnost potrubí.

Typy kanalizačních trubek a jejich specifikace

Pro správnou volbu kanalizačního potrubí je nezbytné znát základní typy trubek, jejich konstrukci, průměry a délky. Následující přehled detailně popisuje rozdíly mezi HT a KG trubkami a představuje také tiché HT systémy s jejich specifickými vlastnostmi.

Standardní průměry a délky HT trubek pro vnitřní kanalizaci

HT trubky jsou určeny výhradně pro vnitřní kanalizační instalace, především pro připojovací, odpadní a větrací potrubí nad podlahou. Disponují standardními průměry DN 32, 40, 50, 75, 110 až DN 150. Délky jednotlivých trubek se pohybují od 150 mm přes 250 mm, 500 mm, 1500 mm až po 2000 mm, což umožňuje přesné a variabilní sestavení potrubních rozvodů bez zbytečných spojů. Barevné označení je převážně šedé, u tichých systémů se pak používá modrá nebo bílá varianta, která značí speciální zvukově izolační vlastnosti a zvýšenou odolnost vůči mechanickému zatížení.

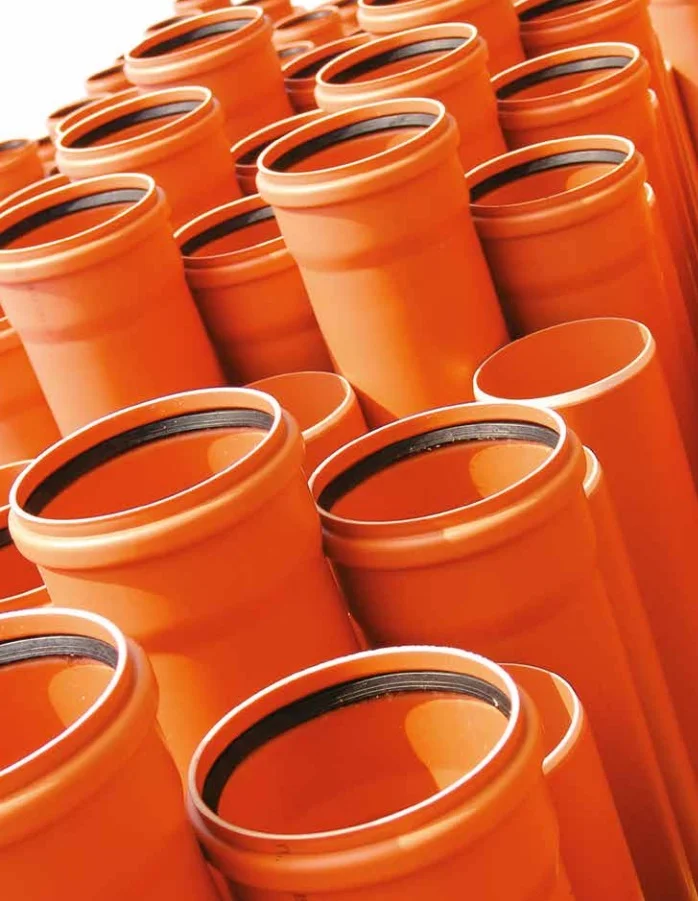

Parametry a použití KG trubek pro venkovní kanalizaci

KG trubky jsou navrženy pro venkovní použití, zejména pro kanalizační přípojky, stokové sítě a gravitační kanalizaci uloženou v zemi. Průměry těchto trubek začínají na DN 110 a sahají až do DN 500, přičemž nejběžnější velikosti jsou DN 110, 125, 160, 200, 250, 315, 400 a 500. Délky trubek se pohybují od 0,5 metru přes 1 metr, 2 metry, 3 metry, 5 metrů až po 6 metrů, což výrazně usnadňuje pokládku na dlouhé vzdálenosti a minimalizuje počet spojů. Oranžové barevné označení je standardem pro tyto PVC kanalizační trubky, které mají vysokou kruhovou tuhost (SN4 až SN16) a jsou odolné vůči povětrnostním vlivům i mechanickému zatížení.

Tiché HT trubky – konstrukce a výhody

Tiché HT trubky představují speciální variantu určenou pro instalace, kde je nutné snížit hluk z kanalizačního systému. Mají třívrstvou konstrukci: vnější a vnitřní vrstvu z polypropylenového kopolymeru (PP-CO) a střední vrstvu z minerálního polypropylenu (PP-MV), která výrazně zlepšuje zvukovou izolaci a zároveň zachovává vysokou mechanickou pevnost a kruhovou tuhost. Tyto trubky jsou dostupné ve stejných průměrech jako standardní HT trubky (DN 32 až DN 150) a mají délky od 150 do 2000 mm. Splňují přísné normy pro tiché kanalizační systémy a jsou vhodné zejména do bytových a administrativních budov, kde je třeba minimalizovat hluk z proudění odpadních vod.

Tip: Častou chybou je použití HT trubek pro venkovní kanalizaci, kde jejich mechanická odolnost a odolnost vůči povětrnostním vlivům nestačí. Pro venkovní instalace jsou nezbytné KG trubky s vyšší kruhovou tuhostí SN4 a více, které zvládnou zatížení pod příjezdovými cestami i většími průtoky. Tiché HT systémy se hodí především do bytových a administrativních budov, kde je potřeba minimalizovat hluk, avšak nejsou vhodné pro venkovní vedení kanalizace kvůli nižší odolnosti vůči povětrnostním podmínkám a mechanickému zatížení.

Doporučené průměry kanalizačního potrubí podle aplikace

Pro správnou funkci kanalizačního systému je nezbytné zvolit vhodné průměry odpadních trubek podle typu odpadu a míst instalace. Vnitřní kanalizace obvykle využívá plastové kanalizační potrubí s průměry DN 32 až DN 150, přičemž nejčastěji se používají HT trubky, které mají vhodné vlastnosti pro odvod odpadních vod z domácnosti. Venkovní kanalizace, kde se často používají KG trubky, má větší průměry od DN 110 do DN 500, aby zvládla vyšší objem odpadních vod a tlak z okolního prostředí.

Jaké průměry kanalizačních trubek se používají pro různé typy odpadů, záleží především na množství tekutin a typu odpadu. Pro jednotlivé zařizovací předměty platí následující doporučení:

• WC má průměr DN 100 nebo DN 110, protože odvod splašků vyžaduje dostatečný průřez pro bezproblémový odtok
• Umyvadlo používá průměr DN 40, což postačuje pro menší množství vody a odpadu
• Dřez a sprcha vyžadují průměr DN 50, který zajistí plynulý odtok i při větším průtoku vody

Pro instalaci tichých kanalizačních systémů se často volí plastové potrubí s vyšší kruhovou tuhostí SN, která zajišťuje odolnost proti deformacím a snížení hluku. Správný výběr materiálu a průměru kanalizačních trubek přispívá k dlouhodobé spolehlivosti a funkčnosti systému.

Tip: Častá chyba při instalaci je poddimenzování průměru odpadního potrubí pod WC, což vede k ucpávání a zpětnému toku zápachu. Proto je vhodné vždy použít průměr alespoň DN 100.

V následující tabulce najdete přehled typů kanalizačního potrubí a jejich velikostí pro běžné použití:

• Vnitřní kanalizace (HT trubky): DN 32-150
• Venkovní kanalizace (KG trubky): DN 110-500
• WC: DN 100 nebo 110
• Umyvadlo: DN 40
• Dřez, sprcha: DN 50

Výběr průměrů by měl odpovídat konkrétním požadavkům instalace a typu odpadu, aby systém správně fungoval bez rizika ucpání.

Technické parametry a konstrukce kanalizačních potrubí

Technické parametry kanalizačního potrubí určují jeho vhodnost pro různé instalace a zatížení. V této části se zaměříme na kruhovou tuhost, doporučený sklon, teplotní odolnost a délky trubek, které jsou klíčové pro správnou funkci systému. Zvláštní pozornost věnujeme také konstrukci tichých HT kanalizačních systémů.

Kruhová tuhost a její význam

Kruhová tuhost kanalizačních trubek se vyjadřuje hodnotami SN, které určují odolnost proti deformaci při zatížení. Plastové kanalizační potrubí typu KG má běžné tuhosti SN4, SN8, SN10 a SN16. SN4 se používá především pro lehčí domovní kanalizace, kde není potřeba vysoká odolnost proti zatížení. Pro příjezdové cesty a místa vystavená vyšším tlakům se doporučují trubky SN8 nebo vyšší, protože lépe odolávají mechanickému poškození. Vyšší tuhost zajišťuje dlouhodobou stabilitu potrubí bez deformací.

Doporučený sklon potrubí

Správný odtok vody v kanalizačním potrubí vyžaduje doporučený sklon 1-2 %, což znamená pokles potrubí 1-2 cm na každý metr délky. Tento sklon zabraňuje usazování sedimentů a zajišťuje plynulý průtok odpadních vod. Příliš malý sklon může způsobit ucpání, zatímco příliš velký vede k nadměrnému proudění, což může poškodit potrubí i spoje.

Teplotní odolnost a délky trubek

KG trubky jsou navrženy tak, aby odolaly teplotám do 60 °C, což je dostačující pro běžný odpad domácnosti. HT kanalizační trubky mají lepší tepelnou odolnost až do 95 °C, což je vhodné pro odpad z kuchyní nebo technických prostor. Délky trubek se liší podle typu – KG trubky jsou k dispozici v délkách od 0,5 do 6 metrů, zatímco HT trubky mají standardní délky mezi 150 a 2000 mm. Tiché HT trubky mají třívrstvou konstrukci, která snižuje hluk při průtoku odpadních vod, čímž zvyšuje komfort v obytných prostorách.

Spojování a příslušenství kanalizačních potrubí

Kanalizační potrubí materiály jako KG trubky a HT trubky se liší nejen složením, ale i způsoby spojování. KG trubky (oranžové PVC) se standardně spojují hrdlovými spoji s pryžovým těsněním, které zajišťuje pružné, vodotěsné a plynotěsné spojení bez potřeby lepení nebo svařování. Tento spoj se nasune do hrdla trubky a doporučuje se použití montážního maziva pro snadnější montáž a správné usazení těsnění. Díky této technologii je montáž rychlá a umožňuje případnou demontáž při opravách nebo úpravách kanalizace.

HT trubky (šedé PP) se spojují třemi způsoby: svařováním, lepením nebo pomocí pryžových těsnicích kroužků. Svařování vytváří homogenní a mechanicky pevný spoj, vhodný pro větší průměry DN 75 až DN 150 a instalace s vyššími nároky na tlak a teplotu (až do 95 °C). Lepení je rychlé a efektivní u menších průměrů DN 32 až DN 50, ale vyžaduje precizní přípravu povrchů. Těsnicí kroužky zajišťují pružné spojení podobně jako u KG trubek, avšak vyžadují pečlivé usazení a kontrolu těsnosti, aby nedocházelo k netěsnostem.

Pro správnou instalaci kanalizačního potrubí je nezbytné použít vhodné tvarovky, které umožňují přizpůsobit vedení potrubí konkrétním prostorovým podmínkám a požadavkům na průtok. Mezi nejčastější tvarovky patří:

• kolena s úhly 15°, 30°, 45°, 67° a 87° pro změnu směru potrubí
• odbočky jednoduché, dvojité a rohové pro připojení vedlejších větví
• redukce krátké, dlouhé a nesouosé pro přechod mezi různými průměry trubek
• čisticí kusy umožňující přístup k potrubí pro údržbu a čištění
• zátky a přesuvky pro dočasné nebo trvalé uzavření potrubí

Tip: Při výběru materiálu a průměru kanalizačního potrubí je zásadní zohlednit typ odpadních vod a požadovanou životnost systému. HT trubky jsou vhodné pro tiché kanalizační systémy díky třívrstvé konstrukci s minerální střední vrstvou, která výrazně snižuje hluk proudící vody. Naopak KG trubky jsou ideální pro venkovní instalace, kde je potřeba vysoká mechanická odolnost a snadná montáž hrdlových spojů.

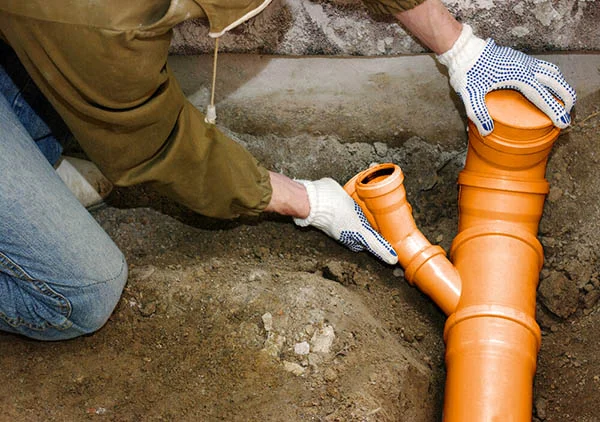

Častou chybou při montáži KG trubek je nepřesné osazení hrdlových spojů, což vede k netěsnostem a průsakům. Proto je nutné dodržovat montážní návody výrobce, používat doporučené montážní mazivo a kontrolovat správné usazení těsnění. U HT trubek je zase třeba věnovat pozornost správnému provedení svařování nebo lepení, aby nedošlo k oslabení spoje.

Správná volba tvarovek a spojovacích metod výrazně ovlivňuje trvanlivost a funkčnost kanalizačního systému. Pro instalace s vyššími nároky na odhlučnění a chemickou odolnost doporučuji HT trubky, zatímco pro běžné odpadní trubky průměry v rodinných domech jsou vhodnější KG trubky s průměry DN 110 až DN 160.

Životnost, recyklovatelnost a ekologické aspekty materiálů

Životnost a ekologické aspekty kanalizačních potrubí jsou klíčové při výběru materiálu i správné instalaci. Polypropylen (PP) a polyvinylchlorid (PVC) patří mezi nejběžnější plastové kanalizační potrubí s životností 50 a více let. PP i PVC mají dobrou odolnost vůči chemikáliím a mechanickému namáhání, což zajišťuje dlouhodobou spolehlivost systému. Polyetylén (PE), často využívaný v tichých kanalizačních systémech, nabízí vynikající pružnost a odolnost proti prasknutí, přičemž jeho životnost se pohybuje kolem 50 let.

Kamenina představuje tradiční materiál s velmi dlouhou životností, často přesahující 100 let, a zároveň vysokou odolností vůči mechanickému opotřebení a chemickému působení. Nerezová ocel je pak ideální volbou v hygienicky náročných provozech, díky své vysoké odolnosti proti korozi a snadné recyklovatelnosti.

Naopak azbestocement je v současnosti zakázaný kvůli prokázaným zdravotním rizikům a negativnímu environmentálnímu dopadu. V rámci udržitelnosti se stále více prosazuje recyklace plastových kanalizačních trubek, která výrazně snižuje ekologickou zátěž výroby a likvidace.

• Polypropylen (PP): životnost 50+ let, dobrá chemická odolnost
• Polyvinylchlorid (PVC): životnost 50+ let, široké využití v KG trubkách průměry mají standardní rozměry
• Polyetylén (PE): pružný materiál vhodný pro tiché kanalizační systémy
• Kamenina: extrémně trvanlivá, životnost přes 100 let
• Nerezová ocel: vysoká odolnost a recyklovatelnost, vhodná pro hygienické instalace
• Azbestocement: zakázaný materiál kvůli zdravotním a ekologickým rizikům

Tip: Při plánování instalace kanalizačního potrubí zvažte nejen materiál a průměry, ale i možnost recyklace a dlouhodobý ekologický dopad. Výběr vhodného materiálu výrazně ovlivňuje životnost a udržitelnost celého kanalizačního systému.

Dopady klimatických podmínek na kanalizační potrubí

Mráz a teplotní výkyvy představují významný faktor ovlivňující životnost a funkčnost kanalizačního potrubí. U materiálů jako polyvinylchlorid (PVC) a polypropylen (PP) může docházet k praskání a deformacím zejména při dlouhodobém vystavení nízkým teplotám. Tyto materiály mají nižší pružnost, což při prudkých změnách teplot zvyšuje riziko mechanického poškození. Naproti tomu polyetylén (PE) vyniká svou vyšší pružností a lepší odolností vůči teplotním výkyvům, a proto je vhodnější pro instalace v oblastech s častými mrazy.

Pro ochranu kanalizačního potrubí před klimatickými vlivy je nutné dodržovat správné zásady instalace a izolace. Plastové kanalizační potrubí by mělo být uloženo v dostatečné hloubce pod zámrznou hranicí, což obvykle znamená minimálně 80 až 120 cm v závislosti na lokalitě. Doporučuje se také použití tepelně izolačních materiálů kolem potrubí, které snižují riziko zamrznutí a zabraňují kondenzaci vlhkosti v potrubí i v jeho okolí.

• Mráz způsobuje praskání PVC a PP kanalizačních trubek při teplotách pod -5 °C
• PE trubky díky pružnosti lépe odolávají teplotním výkyvům od -40 °C do +60 °C
• Instalace kanalizačního potrubí v dostatečné hloubce a s izolací minimalizuje poškození materiálu
• Vlhkost spolu s mrazem zvyšuje riziko degradace některých plastových materiálů

Tip: Při volbě kanalizačního potrubí materiály a standardní průměry nezapomeňte zohlednit lokální klimatické podmínky, aby byla zaručena dlouhodobá funkčnost systému.

Tato opatření jsou zvlášť důležitá u KG trubek průměry nad 110 mm a HT trubek, kde mohou klimatické podmínky ovlivnit nejen mechanickou odolnost, ale také tiché kanalizační systémy díky nechtěným vibracím způsobeným deformacemi potrubí.

Údržba a čištění kanalizačních potrubí podle materiálu a průměru

Údržba a čištění kanalizačních potrubí vyžaduje přizpůsobení metod a intervalů podle materiálu a průměru potrubí. Správný přístup zajišťuje delší životnost plastového kanalizačního potrubí a předchází častým závadám.

Doporučené intervaly čištění podle průměru

Menší odpadní trubky průměry DN 32 až 110 vyžadují častější kontroly a čištění, obvykle jednou za 6 až 12 měsíců. Větší průměry DN 160 a více mají lepší průchodnost a čištění lze proto provádět jednou za 1 až 2 roky. Pravidelná údržba snižuje riziko zanesení a ucpání, zejména u tichých kanalizačních systémů, kde je průtok citlivý na usazeniny.

1. Kontrola stavu – pravidelně vizuálně zkontrolujte přístupové šachty a spoje potrubí
2. Mechanické čištění – provádějte kartáči nebo spirálami vhodnými k průměru DN
3. Chemické čištění – použijte přípravky kompatibilní s materiálem potrubí, zejména pro menší průměry

Metody čištění podle materiálu

Plastové kanalizační potrubí z PP (polypropylen) a PVC (polyvinylchlorid) snese mechanické i chemické čištění. PP potrubí často najdete u KG trubek průměry kolem DN 110, kde je odolnost proti chemikáliím výhodou. PE (polyetylén) má větší pružnost, proto vyžaduje šetrnější mechanické metody, aby nedošlo k deformaci.

1. Mechanické čištění PP a PVC – používají se spirály a kartáče odpovídající průměru a vlastnostem HT trubek
2. Chemické čištění PP a PVC – vhodné jsou enzymatické prostředky, které rozkládají organické usazeniny
3. Šetrné čištění PE – doporučuje se tlaková voda s nízkým tlakem a měkké kartáče, aby se zachovala integrita potrubí

Tip: Na co si dát pozor: Častá chyba je používání agresivních chemikálií u PE potrubí, které může poškodit jeho pružnost a vést k trhlinám.

Pro koho se údržba hodí: pravidelná péče je nezbytná u plastových kanalizačních potrubí v obytných domech i průmyslových objektech. Naopak u velmi velkých průměrů (nad DN 250) s robustním materiálem lze intervaly prodloužit.

Časté dotazy o materiálech a průměrech kanalizačního potrubí

Otázka: Jaké jsou průměry HT potrubí?

HT trubky se vyrábějí v průměrech DN 32 až DN 150, přičemž nejběžnější jsou DN 32, 40, 50, 75 a 110. Tyto průměry pokrývají většinu vnitřních odpadních systémů.

Otázka: Jaký je průměr odpadní trubky pro WC?

Pro odpadní potrubí WC se doporučuje průměr DN 100 nebo DN 110, aby byl zajištěn dostatečný průtok splašků a zabránilo se ucpávání.

Otázka: Jaké materiály se používají pro kanalizační potrubí?

Nejčastěji se používají plastové materiály jako polypropylen (PP) pro vnitřní instalace a polyvinylchlorid (PVC) pro venkovní kanalizaci. Tyto materiály mají dobrou chemickou odolnost a dlouhou životnost.

Otázka: Jaký je doporučený sklon kanalizačního potrubí?

Optimální sklon kanalizačního potrubí je mezi 1 až 2 %, což znamená 1 až 2 cm na metr délky pro správný samospádový odtok.

Otázka: Jaké jsou délky KG trubek?

KG trubky se běžně dodávají v délkách 0,5 m, 1 m, 2 m, 3 m a 5 m, což usnadňuje přizpůsobení délky při instalaci.

Otázka: Jak se spojují KG trubky?

Spojování KG trubek probíhá pomocí hrdlových spojů s pryžovým těsněním, které zajišťují vodotěsnost i plynotěsnost.

Otázka: Jaké jsou typy tvarovek pro kanalizační potrubí?

Mezi základní tvarovky patří kolena s úhly 15°, 30°, 45°, 67° a 87°, odbočky, redukce, čisticí kusy a zátky pro údržbu.

Otázka: Jaký je průměr potrubí pro připojení umyvadla?

Pro odpad umyvadla se doporučuje průměr DN 40, který je standardem pro běžné domácí instalace.

Otázka: Jaký materiál je vhodný pro tiché kanalizační systémy?

Tiché kanalizační systémy využívají HT trubky s třívrstvou konstrukcí, kde střední vrstva z minerálních plniv výrazně snižuje hluk při průtoku.

Otázka: Jaká je teplotní odolnost HT trubek?

HT trubky snesou teploty až do 95 °C, což je ideální pro vnitřní odpadní systémy, kde může dojít k odtoku teplé vody.

Otázka: Které průměry kanalizačního potrubí se používají pro venkovní přípojky?

Pro venkovní kanalizační přípojky jsou standardní KG trubky v průměrech od DN 110 do DN 160.

Otázka: Jaké jsou nejčastější chyby při výběru průměru kanalizačního potrubí?

Častou chybou je volba příliš malého průměru, který způsobuje časté ucpávání a špatný odtok, což vede k nutnosti častější údržby.

Otázka: Jak často by se mělo kanalizační potrubí čistit?

Potrubí menších průměrů DN 32-110 je vhodné kontrolovat a čistit každých 6 měsíců, u větších průměrů DN 160 a více postačuje jedna kontrola ročně.

Otázka: Je možné recyklovat materiály kanalizačních trubek?

Ano, plastové kanalizační potrubí z PP, PVC a PE je recyklovatelné, což výrazně přispívá ke snížení ekologické zátěže.

Otázka: Jak mráz ovlivňuje kanalizační potrubí?

Mráz může poškodit PVC a PP trubky praskáním, zatímco PE materiály díky své pružnosti lépe odolávají teplotním výkyvům.

Otázka: Jaký je průměr odpadního potrubí pro sprchu?

Pro sprchové odpady se doporučuje průměr DN 50, který zajistí spolehlivý odtok vody.

Otázka: Jaké jsou délky HT trubek?

HT trubky se vyrábějí v délkách 150, 250, 500, 1500 a 2000 mm, což umožňuje flexibilní instalaci i v omezených prostorách.

Otázka: Jaké jsou požadavky na šířku výkopu pro kanalizační potrubí?

Minimální šířka výkopu musí být k průměru potrubí přičtena hodnota 0,40 až 0,70 m podle jeho velikosti, aby byla zajištěna správná manipulace a uložení.

Otázka: Jak se spojují HT trubky?

HT trubky se spojují metodami jako sváření, lepení nebo pomocí těsnicích kroužků, což zaručuje pevný a těsný spoj.

Otázka: Jaký průměr by měl mít vodovodní potrubí?

Průměr vodovodního potrubí se obvykle pohybuje mezi DN 20 a DN 50, podle požadovaného průtoku a instalace.

Tip: Při výběru materiálu a průměru kanalizačního potrubí vždy zvažte typ odpadu a místo instalace. Například HT trubky jsou vhodné pro vnitřní odpadní systémy díky své teplotní odolnosti, zatímco KG trubky se hodí pro venkovní přípojky s většími průměry. Častou chybou je použití příliš malého průměru, což vede k ucpávání a nutnosti častější údržby.
