Jak funguje klimatizace princip a technické schéma klimatizace

Klimatizace využívá uzavřený chladicí okruh, ve kterém kompresor klimatizace stlačuje plynné chladivo, čímž zahajuje proces přenosu tepla z interiéru ven. Následná kondenzace v kondenzátoru klimatizace a prudké odpařování kapaliny ve výparníku klimatizace efektivně snižují teplotu vzduchu v místnosti. Tento termodynamický cyklus umožňuje udržovat stabilní vnitřní klima i při vysokých venkovních teplotách.

Jak klimatizace funguje – základní princip chladicího cyklu

Klimatizace využívá uzavřený chladicí okruh, ve kterém cirkuluje chladivo schopné měnit skupenství mezi kapalinou a plynem. Tento fyzikální proces umožňuje efektivní přenos tepla z vnitřního prostoru do venkovního prostředí a udržení teploty vzduchu v místnosti v optimálním rozmezí 18 až 22 °C.

Na jakém principu funguje klimatizace?

Základní princip fungování klimatizace spočívá v termodynamickém cyklu, který připomíná fungování běžné domácí lednice. Uzavřený chladicí okruh zajišťuje neustálý oběh chladiva, které pohlcuje tepelnou energii v interiéru a uvolňuje ji v exteriéru. Celý proces lze rozdělit do čtyř klíčových fází:

• Odpařování chladiva ve výparníku klimatizace, kde dochází k odběru tepla z okolního vzduchu.
• Stlačování par v kompresoru klimatizace, což zvyšuje tlak a teplotu chladiva.
• Kondenzace chladiva v kondenzátoru klimatizace, při které se teplo předává venkovnímu prostředí.
• Expanze chladiva přes expanzní ventil, kde tlak prudce klesá a cyklus se opakuje.

Při provozu v režimu vytápění navíc systém využívá reverzní ventil, který obrátí směr proudění chladiva. Pokud vás zajímá, jak funguje klimatizace v bytě, princip a technické detaily, klíčem je právě schopnost kompresoru a výměníků měnit skupenství média v závislosti na tlaku.

Jak funguje chlazení v klimatizaci?

Proces, jak klimatizace ochlazuje vzduch v místnosti, probíhá kontinuálním průchodem vzduchu přes chlazený výměník. Chladivo při nízkém tlaku ve výparníku klimatizace přechází z kapalného do plynného stavu, přičemž spotřebovává teplo z okolí. Tímto fyzikálním jevem se teplota vzduchu procházejícího přes lamely výparníku výrazně snižuje.

Odborná rada: Častou chybou při používání klimatizace je nastavení příliš nízké teploty, což zvyšuje energetickou náročnost a může způsobit zdravotní potíže. Doporučuji udržovat rozdíl mezi vnitřní a venkovní teplotou maximálně 6 až 8 °C.

Tento systém se hodí zejména pro uživatele vyžadující rychlou regulaci tepelné pohody v uzavřených prostorách. Naopak pro místnosti s vysokou vlhkostí nebo nedostatečným větráním není klimatizace bez pravidelné údržby filtrů vzduchu ideálním řešením, protože může docházet k množení mikroorganismů. Správná energetická účinnost klimatizace vždy závisí na čistotě výměníků a těsnosti celého chladicího systému.

Popis hlavních částí klimatizace a jejich funkce

Efektivní chlazení vnitřních prostor vyžaduje uzavřený systém, ve kterém cirkuluje chladivo mezi vnitřní a venkovní částí zařízení. Podle informací na portálu Wikipedia funguje klimatizace na principu tepelného čerpadla, které využívá změny skupenství chladiva k přenosu tepla.

Jak funguje vnitřní jednotka klimatizace?

Vnitřní jednotka klimatizace plní klíčovou roli při přímém ovlivňování teploty v místnosti. Uvnitř jejího krytu se nachází výparník klimatizace a výkonný ventilátor. Ventilátor nasává teplý vzduch z interiéru a tlačí jej skrz žebrování výparníku. Uvnitř výparníku koluje chladivo o nízké teplotě, které z procházejícího vzduchu odebírá tepelnou energii. Tímto procesem se vzduch ochlazuje na teplotu přibližně 18 až 22 stupňů Celsia a následně je vyfukován zpět do prostoru. Součástí tohoto cyklu je i kondenzace vlhkosti ze vzduchu, která se následně odvádí kondenzačním potrubím ven.

• Nasávání teplého vzduchu z místnosti ventilátorem.
• Průchod vzduchu přes chlazený výparník klimatizace.
• Předání tepla z interiéru do chladiva.
• Distribuce ochlazeného vzduchu zpět do obytného prostoru.

Jak funguje klimatizace vzduch-vzduch?

Klimatizace vzduch-vzduch propojuje vnitřní a venkovní jednotku klimatizace pomocí měděného potrubí, ve kterém cirkuluje chladivo. Venkovní jednotka klimatizace obsahuje kompresor klimatizace, který stlačuje plynné chladivo, čímž zvyšuje jeho tlak a teplotu. Následně horké chladivo proudí do kondenzátoru klimatizace, kde ventilátor odvádí přebytečné teplo do venkovního prostředí. Po ochlazení v kondenzátoru prochází chladivo přes expanzní ventil, kde dojde k prudkému poklesu tlaku a teploty. Takto podchlazená látka se vrací do vnitřního výparníku, čímž se uzavírá celý chladicí okruh. U systémů s funkcí vytápění je v okruhu instalován reverzní ventil, který umožňuje obrátit směr proudění chladiva.

Odborná rada: Častá chyba při provozu spočívá v zanedbání údržby, kdy zanesené filtry vzduchu snižují průtok, což vede k namrzání výparníku a poklesu účinnosti systému. Pro optimální energetickou účinnost klimatizace doporučuji čistit filtry každé 3 měsíce. Tento typ zařízení se hodí pro celoroční regulaci teploty, nikoliv však pro prostory s vysokou prašností bez instalace doplňkové filtrace.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Technické schéma klimatizace

Pochopení toho, jak funguje klimatizace v bytě, vyžaduje znalost uzavřeného chladicího okruhu, ve kterém cirkuluje chladivo s nízkým bodem varu mezi vnitřní a venkovní jednotkou. Toto technické schéma klimatizace znázorňuje proces přenosu tepla prostřednictvím změny skupenství chladiva, které se v systému neustále opakuje.

Výparník a jeho funkce

Výparník klimatizace funguje jako tepelný výměník umístěný ve vnitřní jednotce, kde probíhá hlavní proces chlazení vzduchu. Nízkotlaké kapalné chladivo do něj vstupuje při teplotě nižší, než je teplota v místnosti, odpařuje se a přitom odebírá energii z protékajícího vzduchu. Tento proces způsobuje kondenzaci vlhkosti, která se zachytává v odkapávací vaničce a odvádí mimo interiér. Po odpaření putuje chladivo jako studený plyn potrubím směrem ke kompresoru, připraveno k dalšímu cyklu přenosu tepla.

Kompresor a jeho role

Kompresor klimatizace představuje srdce celého systému a zajišťuje neustálou cirkulaci chladiva mezi oběma jednotkami. Kompresor stlačuje plynné chladivo na vysoký tlak, čímž výrazně zvyšuje jeho teplotu a mění jej na horký plyn. Takto stlačený plyn následně proudí do kondenzátoru, kde odevzdává teplo venkovnímu prostředí. Na co si dát pozor: častá chyba při návrhu systému je poddimenzování výkonu kompresoru vzhledem k tepelné zátěži místnosti, což vede k neefektivnímu chlazení při venkovních teplotách nad 30 °C.

Kondenzátor a expanzní ventil

Kondenzátor klimatizace ochlazuje horký plyn pomocí ventilátoru, což způsobuje kondenzaci chladiva zpět na kapalinu a uvolnění tepla do okolí. Následně expanzní ventil prudce snižuje tlak chladiva, čímž ho ochladí před opětovným vstupem do výparníku. Reverzní ventil v systémech s tepelným čerpadlem umožňuje obrátit tok chladiva, čímž se výparník a kondenzátor funkčně vymění a klimatizace začne vytápět interiér.

Tento systém se hodí pro efektivní regulaci teploty v uzavřených prostorách, kde lze zajistit odvod tepla venkovní jednotkou, ale není vhodný pro místnosti bez možnosti instalace venkovního výměníku. Odborná rada: Pravidelná údržba klimatizace zahrnující čištění filtrů vzduchu každých 3 až 6 měsíců a odbornou kontrolu těsnosti chladicího okruhu prodlužuje životnost komponent až o deset let. Energetická účinnost klimatizace je dále optimalizována pomocí chytrého řízení, které přizpůsobuje otáčky kompresoru aktuální potřebě chladu v místnosti.

Reverzní funkce klimatizace – princip vytápění

Pokud vás zajímá, jak funguje klimatizace v bytě, princip a technické detaily vytápění spočívají v obrácení chladicího cyklu. Klíčovou komponentou je zde reverzní ventil, který změní směr proudění chladiva v systému. V tomto režimu se venkovní jednotka stává výparníkem a vnitřní jednotka kondenzátorem. Kompresor klimatizace stlačí plynné chladivo, které následně v interiéru odevzdá své teplo do místnosti. Venkovní jednotka díky fyzikálním zákonům odebírá teplo z venkovního vzduchu, a to i při teplotách pod bodem mrazu.

Tento proces efektivně využívá princip tepelného čerpadla vzduch-vzduch:

• Reverzní ventil fyzicky otočí tok chladiva v uzavřeném chladicím okruhu.
• Venkovní výparník klimatizace absorbuje nízkopotenciální teplo z okolního prostředí.
• Kondenzátor klimatizace uvnitř bytu následně uvolňuje toto teplo do vytápěného prostoru.
• Expanzní ventil reguluje tlak chladiva pro zajištění maximální energetické účinnosti klimatizace.

Odborná rada: Při vytápění klimatizací pravidelně čistěte filtry vzduchu, protože zanesená jednotka zvyšuje odpor proudění vzduchu a tím i spotřebu elektrické energie. Tato funkce se hodí pro rychlé přitápění v přechodných obdobích, avšak pro trvalé vytápění v extrémních mrazech pod -15 stupňů Celsia se doporučuje kombinace s jiným zdrojem tepla. Častá chyba: uživatelé často zapomínají na odvod kondenzátu z venkovní jednotky, který při topení v zimě může namrzat a blokovat provoz výměníku.

Tento režim vytápění je vhodný pro majitele bytů a domů, kteří hledají rychlý zdroj tepla v podzimních či jarních měsících, kdy ještě není nutné spouštět hlavní kotel. Naopak se tento způsob vytápění nehodí jako jediný zdroj tepla pro objekty v oblastech s dlouhodobými arktickými mrazy, kde klesá efektivita přenosu tepla a hrozí namrzání venkovní jednotky. Pro zajištění dlouhé životnosti a efektivity je nezbytná pravidelná údržba klimatizace, zahrnující kontrolu chladicího okruhu a čistotu výměníků.

Elektronické ovládání a komunikace mezi jednotkami

Elektronická komunikace zajišťuje synchronizaci celého systému, kdy vnitřní jednotka prostřednictvím řídicí desky neustále předává aktuální data o teplotě vzduchu venkovní jednotce. Tento proces řídí hlavní řídicí jednotka, která vyhodnocuje požadavky uživatele zadané přes dálkový infračervený ovladač nebo drátový nástěnný ovladač. Kabelové propojení mezi oběma částmi přenáší digitální signály pro kompresor klimatizace, ventilátor kondenzátoru klimatizace i reverzní ventil, čímž se přímo optimalizuje energetická účinnost klimatizace. Znalost toho, jak funguje vnitřní a venkovní jednotka klimatizace, je klíčová pro pochopení celkové stability chladicího okruhu a správné reakce systému na tepelnou zátěž místnosti.

Řízení provozu a efektivita

Správné nastavení režimů přes ovladač přímo ovlivňuje otáčky ventilátorů i průtok chladiva přes expanzní ventil a výparník klimatizace. Moderní systémy využívají chytré řízení klimatizace, které plynule moduluje výkon tak, aby teplota v místnosti zůstávala v komfortním rozmezí 18 až 22 °C.

Odborná rada: Častá chyba při používání klimatizace spočívá v nastavování extrémně nízkých teplot pod 18 °C, což zbytečně zatěžuje kompresor klimatizace a snižuje životnost elektronických komponent. Pokud vás zajímá, jak funguje klimatizace v bytě, princip a technické detaily spočívají právě v tomto plynulém řízení výkonu, které zabraňuje častému vypínání a zapínání motoru. Tento systém se ideálně hodí pro uživatele vyžadující konstantní tepelný komfort v obytných prostorách, zatímco pro nárazové chlazení místností bez chytrého řízení klimatizace není tento typ plynulé regulace optimální. Pro zachování vysoké účinnosti nezapomínejte na pravidelné čištění, které zahrnuje zejména filtry vzduchu a kontrolu čistoty kondenzátoru klimatizace.

Používaná chladiva a jejich ekologický dopad

Chladivo představuje klíčové médium, které v uzavřeném chladicím okruhu přenáší teplo mezi vnitřním výparníkem klimatizace a venkovním kondenzátorem klimatizace. Abychom pochopili, jak funguje klimatizace v bytě, princip a technické detaily, musíme vnímat chladivo jako pracovní látku měnící skupenství. Proces začíná v kompresoru klimatizace, kde dochází ke stlačení plynu, a končí expanzním ventilem, který reguluje průtok.

Současný vývoj klade důraz na ekologický dopad používaných látek. Zatímco starší systémy využívaly směs R-410A, moderní jednotky přecházejí na R-32. Ten je díky nižšímu potenciálu globálního oteplování výrazně ekologičtější než R-410A a vykazuje vyšší termodynamickou účinnost.

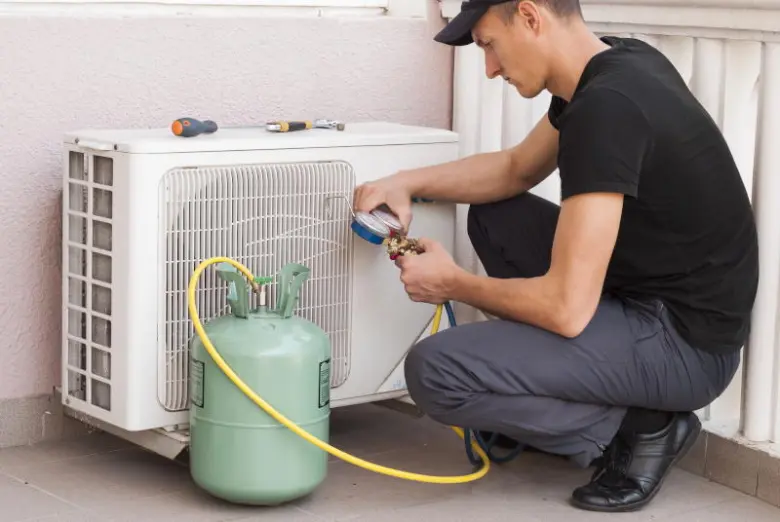

Odborná rada: Při servisu klimatizace vždy ověřte typ chladiva na štítku venkovní jednotky. Častá chyba je doplňování nesprávného typu chladiva, což vede k poškození kompresoru nebo snížení výkonu. Regulace EU dnes striktně omezují prodej látek s vysokým GWP, což je zásadní princip chlazení v klimatizačních zařízeních pro budoucí udržitelnost. Toto řešení se hodí pro moderní instalace s důrazem na úsporu energie, nikoliv pro staré systémy bez možnosti úpravy expanzního či reverzního ventilu.

Údržba a servis klimatizace

Pravidelná údržba klimatizace je klíčová pro zachování energetické účinnosti a dlouhou životnost zařízení. Správná péče zahrnuje čištění filtrů vzduchu každé 3 měsíce, což brání zanášení výparníku klimatizace a zajišťuje plynulé proudění vzduchu. Odborný servis klimatizace by měl probíhat minimálně jednou ročně, kdy technik zkontroluje těsnost chladicího okruhu a tlak chladiva.

Odborná rada: Častá chyba při používání klimatizace spočívá v nastavování příliš nízké teploty, což extrémně zatěžuje kompresor klimatizace a zvyšuje spotřebu elektrické energie.

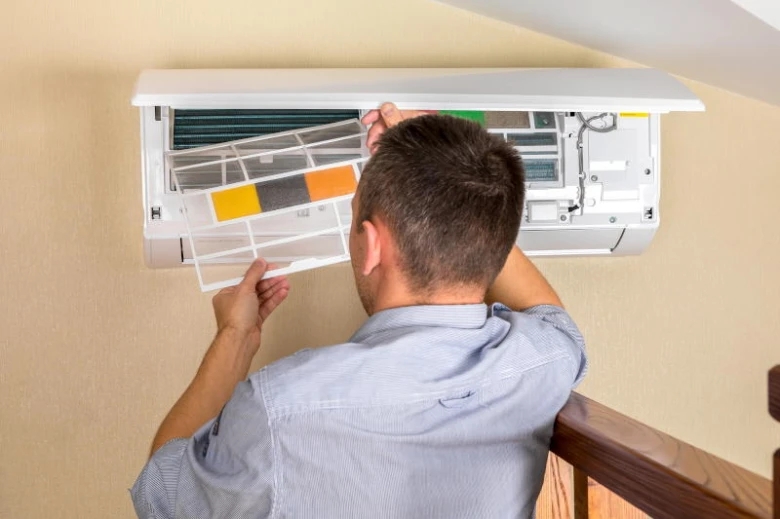

1. Čištění filtrů – vyjměte filtry z vnitřní jednotky a omyjte je vlažnou vodou s jemným saponátem.
2. Kontrola kondenzátoru – očistěte venkovní jednotku od nečistot a listí pro správný odvod tepla.
3. Servisní revize – objednejte odborníka pro kontrolu expanzního ventilu a celého systému.

Tato údržba je vhodná pro všechny běžné uživatele, zatímco pro alergiky doporučuji zkrátit interval čištění filtrů na 6 týdnů. Provoz bez pravidelné kontroly chladiva se naopak nevyplatí, protože únik média vede k nevratnému poškození kompresoru.

Kvalita vzduchu a filtrace v klimatizaci

Základní princip, jak funguje klimatizace v bytě, nespočívá pouze v cirkulaci chladiva skrze kompresor klimatizace a výparník klimatizace, ale také v neustálém čištění vnitřního prostředí. Vzduchové filtry tvoří první obrannou linii, která mechanicky zachytává prach, pyly a další pevné částice z interiéru. Pokud vás zajímá, jak funguje klimatizace v bytě z hlediska zdraví, vězte, že moderní systémy využívají víceúrovňové filtrační technologie k eliminaci mikroskopických hrozeb.

Filtrační technologie a jejich vliv na zdraví

Kvalitní filtry aktivně zachycují bakterie i viry, čímž výrazně snižují riziko alergií a respiračních potíží. Zatímco standardní síťky odstraňují prach, pokročilé vrstvy využívají ionizaci nebo elektrostatický náboj k deaktivaci patogenů.

• Mechanické filtry: zachytávají hrubé nečistoty a prachové částice.
• HEPA filtry: odstraňují jemné částice, bakterie a viry z proudícího vzduchu.
• Uhlíkové filtry: eliminují pachy a těkavé organické látky v místnosti.

Odborná rada: Častá chyba spočívá v zanedbání pravidelného čištění filtrů, což vede k namáhání motoru ventilátoru a poklesu energetické účinnosti klimatizace. Doporučuji filtry čistit každých 14 dní v závislosti na prašnosti prostředí. Systém se hodí pro alergiky a astmatiky, avšak při nedostatečné údržbě může naopak přispívat k šíření nečistot.

Moderní řízení klimatizace a chytré domácí systémy

Moderní technologie řízení klimatizace posouvají hranice komfortu a výrazně zvyšují celkovou energetickou účinnost zařízení. Chytré řízení neustále monitoruje teplotu v místnosti a podle potřeby automaticky reguluje výkon, čímž kompresor klimatizace pracuje pouze při nezbytné zátěži. Díky integraci do chytré domácnosti získáte plnou kontrolu nad provozem skrze mobilní aplikace, a to i když nejste doma.

Automatizace a správa provozu

Při úvaze, jak funguje klimatizace a jak ji správně používat, hraje automatizace klíčovou roli v úspoře nákladů:

• Vzdálený přístup umožňuje nastavit teplotu před příchodem domů přes zabezpečené cloudové rozhraní.
• Adaptivní algoritmy analyzují průtok vzduchu přes výparník klimatizace a plynule upravují otáčky ventilátorů.
• Pokročilé senzory detekují přítomnost osob a upravují výkon tak, aby chladicí okruh zbytečně nezatěžoval síť.
• Integrace s chytrými termostaty umožňuje synchronizaci s ostatními zdroji vytápění a chlazení v budově.

Odborná rada: Častá chyba při používání klimatizace spočívá v nastavení příliš nízké teploty, což vede k neúměrnému namáhání komponent. Moderní systémy se hodí pro uživatele vyžadující maximální komfort a úsporu, nikoliv pro objekty s velmi nestabilní izolací, kde automatizace nedokáže efektivně vyrovnat tepelné ztráty.

Časté dotazy k fungování klimatizace

Otázka: Na jakém principu klimatizace ochlazuje vzduch?

Klimatizace ochlazuje vzduch pomocí uzavřeného chladicího okruhu, kde chladivo při nízkém tlaku ve výparníku odpařuje a odebírá teplo z místnosti, obvykle na teplotu 18-22 °C.

Otázka: Jaká je role kompresoru v klimatizaci?

Kompresor klimatizace stlačuje plynné chladivo na vysoký tlak, čímž zvyšuje jeho teplotu na horký plyn, který je následně ochlazován v kondenzátoru.

Otázka: Co obsahuje vnitřní jednotka klimatizace?

Vnitřní jednotka obsahuje výparník klimatizace a ventilátor, který nasává teplý vzduch z místnosti a rozptyluje ochlazený vzduch zpět do interiéru.

Otázka: Jak probíhá technický cyklus chladiva v klimatizaci?

Chladivo cirkuluje mezi výparníkem, kompresorem, kondenzátorem klimatizace a expanzním ventilem, kde mění tlak a skupenství a tím efektivně přenáší teplo ven z objektu.

Otázka: Jak funguje reverzní funkce klimatizace?

Reverzní ventil přepíná směr chladicího cyklu, takže klimatizace může odebírat teplo z venkovního vzduchu i při nízkých teplotách a aktivně vytápět interiér.

Otázka: Jaké typy chladiv jsou běžně používány v klimatizacích?

Nejběžnější jsou ekologičtější chladiva jako R-32, která mají výrazně nižší potenciál globálního oteplování než starší verze typu R-410A.

Otázka: Jak často je potřeba čistit filtry klimatizace?

Filtry vzduchu by měly být čištěny přibližně každé 3 měsíce, aby se zajistila čistota vzduchu, průchodnost systému a maximální energetická účinnost klimatizace.

Otázka: Jaký je doporučený servis klimatizace?

Odborná údržba klimatizace by měla být prováděna minimálně jednou ročně, včetně kontroly těsnosti chladiva a kompletní funkčnosti kompresoru.

Otázka: Jak klimatizace ovlivňuje kvalitu vzduchu?

Integrované filtry vzduchu zachycují prach, bakterie a alergeny, čímž zlepšují kvalitu prostředí a přispívají ke zdravějšímu klimatu v každé místnosti.

Otázka: Jak lze klimatizaci ovládat?

Klimatizace se ovládá dálkovým infračerveným nebo nástěnným ovladačem, přičemž pokročilé modely umožňují chytré řízení klimatizace přes mobilní aplikace.

Otázka: Jaký je teplotní rozsah chlazení klimatizace?

Typicky klimatizace udržuje teplotu vzduchu v místnosti v rozmezí 18-22 °C pro dosažení optimálního tepelného komfortu a úsporu elektrické energie.

Otázka: Jak funguje mobilní klimatizace bez venkovní jednotky?

Mobilní klimatizace využívá uzavřený okruh s odvodem odpadního tepla ohebnou hadicí ven, přičemž postrádá samostatnou venkovní jednotku typickou pro split systémy.

Otázka: Jaká je role expanzního ventilu v klimatizaci?

Expanzní ventil prudce snižuje tlak kapalného chladiva, což umožňuje jeho následné odpařování ve výparníku a efektivní odběr tepelné energie z vnitřního prostoru.

Otázka: Jaká je energetická účinnost klimatizací?

Energetická účinnost klimatizace se měří pomocí parametrů SEER pro chlazení a SCOP pro vytápění, které udávají reálný poměr výkonu k celkové spotřebované energii.

Otázka: Jaké chyby jsou nejčastější při používání klimatizace?

Častá chyba spočívá v extrémním nastavení teploty vůči venkovnímu prostředí, zanedbání pravidelné údržby filtrů a provozu při otevřených oknech, což neúměrně zvyšuje spotřebu.
