Průměr a rozměry zásuvkové krabice a její instalační vlastnosti
Průměr a rozměry zásuvkové krabice přímo ovlivňují její kompatibilitu s elektroinstalačními prvky a celkovou bezpečnost instalace. Správný výběr hloubky a materiálu zásuvkové krabice zaručuje snadnou montáž a dlouhodobou spolehlivost. Podrobně se podíváme na klíčové parametry, které je potřeba při instalaci zohlednit.
Stručně a jasně
- Standardní průměry vrtacích korunek pro zásuvkové krabice jsou 68 mm a 82 mm.
- Typická hloubka instalačních krabic pod omítku je 43-45 mm s rozměry kolem 70-73 mm v průměru.
- Kovové krabice KOPOS DIAMOND mají certifikaci odolnosti proti požáru až do 90 minut.
- Spojování krabic pod omítku se provádí pomocí spojovacích rybin s roztečí 71 mm, maximálně tři v řadě.
- Krabice OBO s těsnící membránou dosahují krytí IP67 – IP68 pro vysokou odolnost vůči vlhkosti.
Standardní průměry a rozměry zásuvkových krabic
Standardní průměr zásuvkové krabice pro instalaci pod omítku je obvykle 68 mm nebo 82 mm, což odpovídá průměru vrtací korunky potřebné pro vytvoření otvoru ve zdi. Hloubka zásuvkové krabice pod omítku se pohybuje mezi 43 a 45 mm, aby bylo možné bezpečně uložit elektroinstalační kabeláž a přístroj. Povrchové a přístrojové krabice mají naopak obdélníkové rozměry v rozmezí od 80×80 mm do 100×100 mm s hloubkou mezi 33 a 42 mm, což umožňuje snadnou montáž na stěnu bez nutnosti zasazení do zdi.
Tyto rozměry odpovídají normám elektroinstalace a zajišťují kompatibilitu s většinou zásuvek a spínačů na trhu. Materiály instalace krabic jsou většinou PVC, který zajišťuje izolaci a odolnost vůči vlhkosti. Montáž instalační krabice vyžaduje přesné dodržení hloubky a průměru, aby se zabránilo problémům s upevněním a kompatibilitou přístrojů.
| Typ krabice | Průměr / Rozměry (mm) | Hloubka (mm) |
|---|---|---|
| Zásuvková krabice pod omítku (vrtací korunka) | 68 / 82 | 43-45 |
| Povrchová krabice | 80×80 až 100×100 | 33-42 |
| Přístrojová krabice | Standardní rozměry dle typu | 35-45 |
Jaké jsou instalační vlastnosti a rozměry krabice pro zásuvku
Typické průměry instalačních krabic pro zásuvky vyžadují přesný výběr podle hloubky zdi a kabeláže. Hloubka elektroinstalační krabice pro zásuvku musí odpovídat normám, aby byla zajištěna bezpečnost a snadná montáž. Na co si dát pozor: příliš mělká krabice ztěžuje připojení kabelů, příliš hluboká zabírá více místa a může komplikovat montáž omítky.
Materiály zásuvkových krabic a jejich vlastnosti
Materiály zásuvkových krabic výrazně ovlivňují jejich instalační vlastnosti a vhodnost pro různé typy elektroinstalací. Volba materiálu závisí na požadavcích na odolnost, ochranu proti vlhkosti a tepelnou izolaci, což souvisí s platnými normami elektroinstalace a specifickým prostředím montáže.
Typy materiálů zásuvkových krabic a jejich vlastnosti
Kovové zásuvkové krabice KOPOS DIAMOND jsou charakteristické požární odolností 90 minut, což je klíčové pro instalace vyžadující zvýšenou bezpečnost. Tyto krabice splňují přísné normy elektroinstalace a díky pevnosti materiálu umožňují stabilní montáž instalační krabice v náročných podmínkách. Naopak polymerové zásuvkové krabice OBO nabízejí vysokou ochranu s krytím IP67 až IP68, což znamená odolnost vůči prachu a vodě i při ponoření. Polymerový materiál je lehký a usnadňuje montáž, zároveň zabezpečuje dlouhou životnost elektroinstalační krabice v exteriérových i vlhkých prostorách.
Výhody kovových a polymerových krabic:
- Kovová krabice KOPOS DIAMOND zajišťuje dlouhodobou požární odolnost a pevnost
- Polymerová krabice OBO nabízí vodotěsné krytí IP67 a IP68
- Polymer je odolný proti korozi a usnadňuje instalaci v různých prostředích
- Oba materiály splňují normy elektroinstalace a mají standardní průměr krabice vhodný pro většinu zásuvek
Speciální trubicové krabice a jejich izolační vlastnosti
Trubicové zásuvkové krabice jsou navrženy s délkou od 50 do 320 mm, což umožňuje jejich použití v zateplených stěnách a konstrukcích s různou tloušťkou izolace. Klíčovou vlastností je tepelný izolant, který zabraňuje vzniku tepelných mostů a tím minimalizuje úniky tepla. To je zásadní pro zachování energetické účinnosti budov a současně pro správné fungování elektroinstalace. Montáž instalační krabice s touto izolací vyžaduje přesné měření hloubky zásuvkové krabice, aby došlo k optimálnímu zasazení bez narušení tepelné izolace stěny.
Výhody trubicových krabic:
- Délky od 50 do 320 mm umožňují flexibilní instalaci do zateplených konstrukcí
- Izolace proti tepelným mostům zvyšuje energetickou efektivitu
- Umožňují přesné přizpůsobení hloubky zásuvkové krabice dle požadavků montáže
- Splňují instalační vlastnosti dle norem elektroinstalace pro bezpečné a trvanlivé řešení
Tip: Pro správnou montáž elektroinstalační krabice je nezbytné přesně změřit průměr a hloubku zásuvkové krabice, aby nedošlo k poškození izolace ani k nesprávnému upevnění zásuvky.
Instalační postupy a normy pro zásuvkové krabice
Instalace zásuvkové krabice vyžaduje dodržení přesných postupů a norem, aby byla zajištěna bezpečnost a funkčnost elektroinstalace. Montáž zásuvkové krabice začíná pečlivým vrtáním otvoru ve zdi, jehož průměr krabice musí odpovídat jejímu rozměru, obvykle kolem 68 mm pro standardní krabice. Po vyvrtání otvoru se provede nahodění sádry, která slouží jako podklad pro správné upevnění krabice v rovině se zdí.
Ve zděných příčkách je důležité zajistit, aby hloubka zásuvkové krabice odpovídala konkrétním materiálům instalace krabic a umožňovala pohodlné zapojení vodičů. Pro montáž do sádrokartonových desek se využívá speciální upevnění s pomocí vyrovnávacích kroužků, které pomáhají nastavit krabici do správné roviny a kompenzují tloušťku omítky či desky.
Spojování více elektroinstalačních krabic probíhá pomocí rybiny s roztečí 71 mm, což je standardní vzdálenost zajišťující pevné a bezpečné spojení. Norma ČSN EN 60670-22 stanovuje technické požadavky na instalační vlastnosti zásuvkové krabice, včetně rozměrů, materiálů a způsobu montáže. Maximální počet krabic v jedné řadě by neměl překročit tři kusy, aby byla zachována stabilita a snadná manipulace.
Montáž instalační krabice: postup krok za krokem
- Vrtání otvoru – vyberte průměr krabice podle typu zásuvky, standardně 68 mm
- Nahodění sádry – aplikujte sádru kolem otvoru pro pevné uložení krabice
- Umístění krabice – vložte elektroinstalační krabici do otvoru a zafixujte v rovině se zdí
- Použití vyrovnávacího kroužku – nastavte správnou hloubku zásuvkové krabice, zejména u sádrokartonu
- Spojení rybinami – spojte více krabic pomocí rybin s roztečí 71 mm
- Kontrola usazení – ověřte, že krabice drží pevně a není vychýlená
- Dodržení normy – respektujte omezení tří krabic v řadě a technické požadavky normy ČSN EN 60670-22
Tip: Pro úspěšnou montáž doporučuji použít ilustrovaný návod, který znázorňuje jednotlivé fáze montáže a pomáhá přesně dodržet hloubku a polohu krabice.
Speciální vlastnosti a příslušenství zásuvkových krabic
Speciální vlastnosti a příslušenství zásuvkových krabic výrazně usnadňují montáž instalační krabice a zvyšují ochranu elektroinstalace. Moderní prvky, jako beznástrojově oddělitelná víčka nebo gelové zalévací hmoty, splňují normy elektroinstalace a podporují chytrou domácnost.
Beznástrojově oddělitelná víčka
Víčko zásuvkové krabice se upevňuje buď pomocí trnu, nebo klasickým zámkem bez trnu. Upevnění víčka s trnem zajišťuje pevnější fixaci, zatímco varianta bez trnu umožňuje rychlé a beznástrojové oddělení při servisních zásazích. Tento systém zvyšuje komfort montáže a minimalizuje riziko poškození při opakovaném otevírání.
Gelová zalévací hmota pro ochranu kabelů
Gelová zalévací hmota se aplikuje do OBO elektroinstalačních krabic a zvyšuje ochranu kabelů i spojů proti vlhkosti a mechanickému poškození. Tento materiál zlepšuje těsnost instalace a prodlužuje životnost elektroinstalace, což je zásadní zejména v náročných prostředích nebo u venkovních zásuvek.

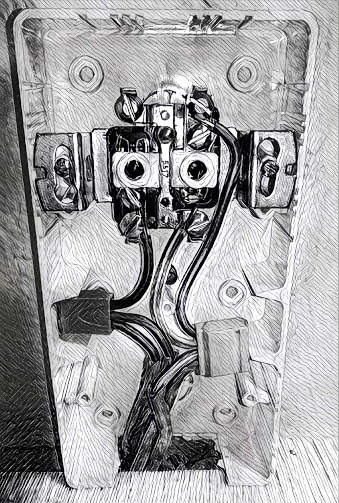

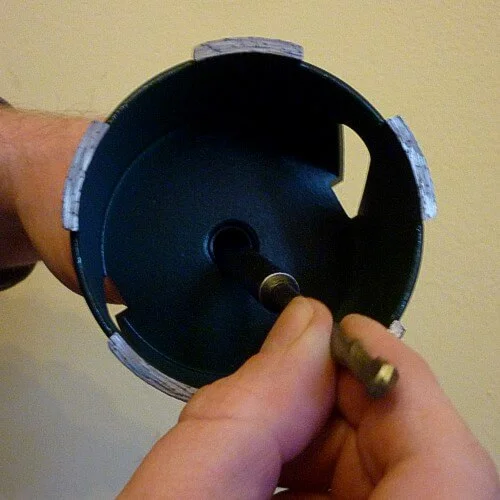

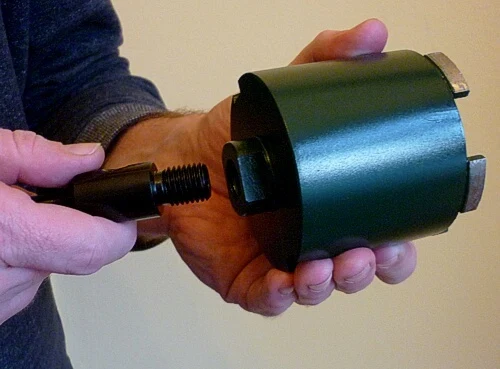

Diamantové vrtací korunky
Pro montáž instalační krabice se doporučují diamantové vrtací korunky o průměrech 68 mm a 82 mm. Tyto korunky umožňují přesné a čisté vrtání otvorů do zdi, které odpovídají standardním rozměrům zásuvkových krabic. Správný průměr krabice a hloubka zásuvkové krabice zaručují pevné usazení a snadnou instalaci.
- průměr krabice odpovídá standardům normy elektroinstalace
- materiály instalace krabic vyžadují správný výběr vrtacích nástrojů
- montáž instalační krabice usnadňuje přesné vrtání a kvalitní vybavení
Rozměry zásuvkových krabic pro více modulů a kompatibilita rámečků
Vícemodulové elektroinstalační krabice pro zásuvky disponují rozměry v rozmezí přibližně 81×81 mm až 105×80,5 mm, přičemž hloubka zásuvkové krabice se pohybuje mezi 16 a 28 mm. Tyto rozměry odpovídají normám elektroinstalace a zajišťují dostatečný prostor pro montáž více modulů současně. Materiály instalace krabic jsou zpravidla odolné plasty, které splňují požadavky na mechanickou pevnost a elektrickou izolaci.
Kompatibilita rámečků je klíčová pro správnou funkčnost a estetiku. Vícemodulové krabice jsou standardně kompatibilní s rámečky ABB Tango, ABB Classic a ABB Swing. ABB Tango nabízí moderní design a univerzální rozměry, které usnadňují montáž instalační krabice. ABB Classic je vhodný pro tradiční interiéry a stejně tak umožňuje připevnění na standardní vícemodulové krabice. ABB Swing přináší elegantní zakřivené tvary s plnou kompatibilitou na uvedené rozměry.
Pro správnou montáž instalační krabice je nezbytné přesně změřit průměr krabice a hloubku zásuvkové krabice, aby bylo možné zvolit vhodný rámeček a zajistit bezpečné uchycení. Častá chyba při montáži spočívá v podcenění hloubky, což může vést k problémům s vedením kabeláže nebo nedostatečnému krytí.
| Typ krabice | Rozměry (mm) | Hloubka (mm) | Kompatibilita rámečků |
|---|---|---|---|
| Vícemodulová krabice | 81 × 81 až 105 × 80,5 | 16-28 | ABB Tango, Classic, Swing |
| ABB Tango | cca 81 × 81 | 20-25 | Plná kompatibilita |
| ABB Classic | cca 85 × 85 | 18-28 | Plná kompatibilita |
Jaké jsou instalační vlastnosti a rozměry krabice pro zásuvku
Instalační krabice musí splňovat normy elektroinstalace týkající se průměru a hloubky. Správný průměr krabice zajišťuje pevné uchycení a bezpečnou montáž zásuvky, zatímco dostatečná hloubka chrání kabeláž a umožňuje bezproblémové připojení. Výběr vícemodulové krabice s přesnými rozměry je zásadní pro kompatibilitu s rámečky a pro snadnou instalaci více zásuvek vedle sebe.
Instalace zásuvkových krabic v extrémních podmínkách
Instalace zásuvkových krabic v extrémních podmínkách vyžaduje použití speciálních materiálů a dodržení přesných postupů, které zajistí bezpečnost a dlouhodobou odolnost elektroinstalace. Polymerová krabice OBO s krytím IP67 až IP68 představuje ideální volbu pro venkovní prostory, průmyslová prostředí a vlhké místnosti, protože odolává prachu i silné vlhkosti. Gelová zalévací hmota se používá k vyplnění prostoru uvnitř krabice, čímž zvyšuje těsnost a zabraňuje pronikání vody či chemikálií.
Elektroinstalační krabice do zdi – jaké jsou rozměry a požadavky, závisí na typu zásuvky a hloubce zásuvkové krabice, která by měla odpovídat normám elektroinstalace a umožnit dostatečný prostor pro montáž instalační krabice spolu s kabeláží.
Pro správnou instalaci v extrémních podmínkách doporučuji:
- Použít polymerové krabice OBO s krytím IP67 – IP68 pro maximální ochranu
- Aplikovat gelovou zalévací hmotu pro zvýšení odolnosti vůči vlhkosti a chemikáliím
- Dodržovat normy elektroinstalace týkající se průměru krabice a hloubky zásuvkové krabice
- Zajistit pevné uchycení a správné těsnění pomocí vhodných těsnících prvků
Tip: Častá chyba při instalaci v extrémních podmínkách je podcenění těsnosti spojů, což může vést k poruchám a zkratu. Proto doporučuji vždy pečlivě kontrolovat integritu těsnění.
Tato opatření zajistí, že instalační vlastnosti a rozměry krabice pro zásuvku budou odpovídat náročným provozním podmínkám a elektroinstalace bude bezpečná a trvanlivá.
Časté dotazy
Jaký je standardní průměr vrtací korunky pro zásuvkové krabice?
Standardní průměry jsou 68 mm a 82 mm, přičemž pro krabici o průměru 68 mm se doporučuje vrtat korunkou 82 mm.
Jaká je typická hloubka instalační krabice pod omítku?
Typická hloubka je 43-45 mm pro krabice pod omítku s průměrem 70-73 mm.
Co znamená krytí IP67 u zásuvkové krabice?
Krytí IP67 znamená, že krabice je odolná proti prachu a dočasnému ponoření do vody, což zajišťuje vysokou ochranu v náročných prostředích.
Jak se spojují instalační krabice pod omítku?
Spojování se provádí pomocí spojovacích rybin s roztečí 71 mm, maximálně tři krabice v řadě kvůli pružení spoje.
Jaká norma upravuje technické požadavky na elektroinstalační krabice?
Norma ČSN EN 60670-22 stanovuje požadavky na konstrukci, mechanickou pevnost a bezpečnost instalačních krabic.
Jaká je požární odolnost kovových krabic KOPOS DIAMOND?
Kovové krabice KOPOS DIAMOND mají certifikovanou odolnost až 90 minut proti požáru.
Jaká je výhoda gelové zalévací hmoty v krabicích OBO?
Gelová hmota zvyšuje ochranu kabelů a spojů proti vlhkosti a mechanickému poškození.
Jaké rozměry mají vícemodulové krabice pro zásuvky ABB?
Vícemodulové krabice mají rozměry přibližně 81×81 mm až 105×80,5 mm a hloubku 16-28 mm.
Jaká je doporučená délka trubicových krabic pro zateplení?
Délka trubicových krabic se pohybuje od 50 mm do 200 mm, v některých případech až do 320 mm.
Jaké materiály jsou vhodné pro instalaci zásuvkových krabic ve vlhkých prostorách?
Doporučují se polymerové krabice s těsnící membránou a krytím IP67 – IP68, případně použití gelové zalévací hmoty pro zvýšení ochrany.
Jaké jsou typické průměry instalačních krabic pro zásuvky do sádrokartonu?
Standardní průměr instalačních krabic pro sádrokartonové příčky je obvykle 68 mm, což umožňuje snadnou montáž a kompatibilitu s běžnými rámečky.
Jaká je doporučená hloubka instalační krabice pro běžnou zásuvku?
Doporučená hloubka krabice je minimálně 40 mm, což zajistí dostatečný prostor pro elektroinstalační zařízení a vodiče.
Jaký materiál je nejvhodnější pro zásuvkové krabice používané ve vlhkých prostorách?
Pro vlhké prostory se doporučuje používat krabice z PVC s krytím minimálně IP44, které odolávají vlhkosti a zajišťují bezpečnost instalace.
Jaké jsou standardní rozměry vícemodulových instalačních krabic?
Vícemodulové krabice mají šířku násobků 68 mm, například dvoumodulová krabice má šířku 136 mm, což umožňuje instalaci více zásuvek vedle sebe.
Jaký je správný postup při montáži zásuvkové krabice do zděné stěny?
Nejprve se vyvrtá otvor o průměru 68 mm, poté se do otvoru vloží instalační krabice a zajistí se pomocí sádrové malty nebo speciálních upevňovacích prvků, čímž se zajistí pevné a bezpečné uchycení.
