Základní pravidla připojení ventilátoru: bezpečný a správný návod

Správné elektrické zapojení ventilátoru je klíčové pro jeho bezpečný a efektivní provoz v domácnosti. Základní pravidla zahrnují správné barevné značení vodičů, respektování funkce doběhu i specifika dvourychlostních modelů. Dodržení těchto požadavků zajistí spolehlivost a dlouhou životnost zařízení.

Jak správně zapojit ventilátor s doběhem?

Správné připojení ventilátoru s doběhem vyžaduje zapojení třížilového flexo kabelu s vodiči podle barevného značení: modrý (N), černý (L) a hnědý (LT). Vodič LT slouží k ovládání doběhu ventilátoru, jehož délku nastavujete ovládacím klíčem doběhu. Připojení vodičů provádějte do svorkovnice s pevnou fixací podle bezpečnostních pravidel instalace.

Barevné značení vodičů

Modrý vodič označuje nulový vodič (N) a slouží k uzavření elektrického obvodu. Černý vodič představuje fázi (L), která napájí ventilátor během provozu. Hnědý vodič (LT) je spínaná fáze zajišťující doběh ventilátoru po vypnutí světla či tlačítka, což zabraňuje vzniku vlhkosti v místnosti.

Funkce a nastavení doběhu ventilátoru

Ovládací klíč doběhu umožňuje nastavit dobu, po kterou ventilátor běží i po vypnutí světla. Časový doběh lze nastavit na několik minut, obvykle v rozmezí 2 až 30 minut. Toto nastavení pomáhá odvětrávat vlhké prostory jako koupelna a zlepšuje hygienu vzduchu.

Postup zapojení vodičů do svorkovnice

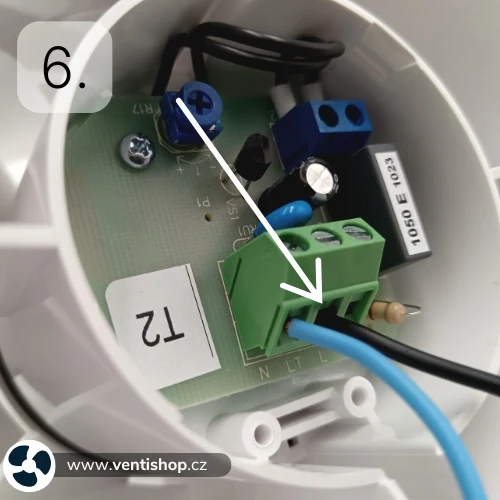

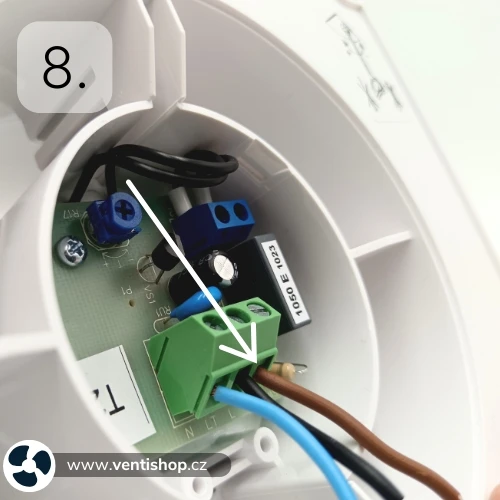

Připojte modrý vodič (N) do svorky označené N, černý vodič (L) do svorky L a hnědý vodič (LT) do svorky LT ve svorkovnici ventilátoru. Každý vodič zajistěte pevně šrouby, aby nedocházelo k uvolnění kontaktu. Dodržujte bezpečnostní pravidla instalace a vždy vypněte napájení před zapojením.

Tip: Častou chybou je záměna vodičů L a LT, což znemožní funkci doběhu. Připojení ventilátoru s doběhem se hodí zejména do koupelen, ale není vhodné pro místnosti bez možnosti spínání fáze, například některé obytné prostory bez samostatného vypínače světla.

Jak zapojit dvourychlostní ventilátor?

Dvourychlostní ventilátor umožňuje volbu mezi dvěma rychlostmi otáček pomocí vodičů L1 a L2. Správné zapojení těchto vodičů je klíčové pro bezpečný a efektivní provoz zařízení. V následujících podsekcích vysvětlím principy zapojení a upozorním na základní bezpečnostní pravidla.

Princip zapojení L1 a L2

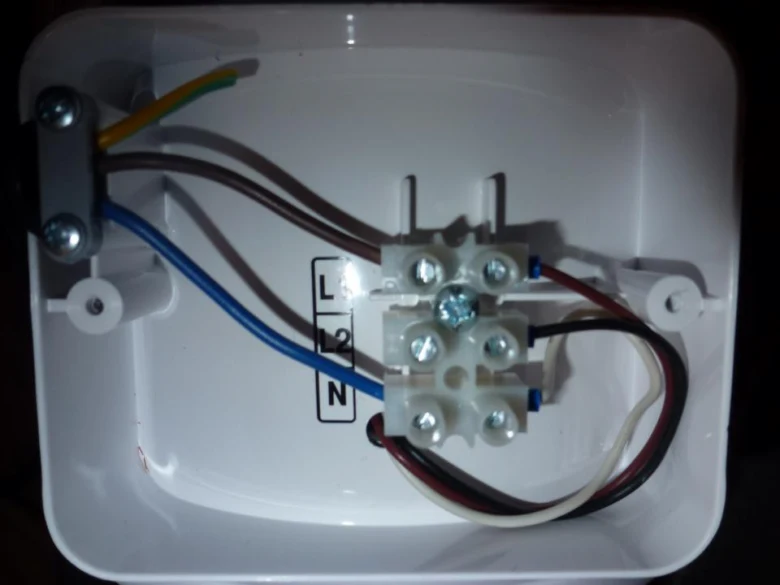

Dvourychlostní ventilátor má vodič L1 určený pro zapnutí nižší rychlosti a vodič L2 pro vyšší rychlost. Elektrické zapojení ventilátoru vyžaduje, aby se k napájení vždy připojoval pouze jeden z těchto vodičů přes svorkovnici. Barevné značení vodičů obvykle usnadňuje správné rozlišení funkcí L1 a L2.

Bezpečnostní upozornění

Bezpečnostní pravidla instalace zakazují současné připojení vodičů L1 a L2 bez čtyřžilového flexo kabelu. Nesprávné zapojení může způsobit trvalé poškození ventilátoru nebo zkratové stavy. Dvourychlostní ventilátor proto vyžaduje pečlivou kontrolu svorkovnice a správné barevné značení vodičů.

Tip: Pro správné zapojení ventilátoru s 3 pinovým konektorem a funkci doběhu doporučuji vždy konzultovat schéma výrobce a normy ČSN, které najdete například na eagri.cz.

Postup instalace a bezpečnostní opatření

Při instalaci ventilátoru je zásadní dodržet bezpečnostní pravidla instalace a provést elektrické zapojení ventilátoru správným postupem. Základním požadavkem je vypnutí elektřiny před jakýmkoliv zásahem do elektroinstalace, pevné upevnění vodičů ve svorkovnici a důkladná kontrola funkčnosti po montáži.

Příprava a vypnutí elektřiny

Před instalací ventilátoru vždy vypněte přívod elektřiny v hlavním rozvaděči a ověřte absence napětí vhodným testovacím přístrojem. Tato bezpečnostní opatření zabrání úrazu elektrickým proudem a zajistí bezpečné prostředí pro práci.

Připojení kabelů ve svorkovnici

Barevné značení vodičů odpovídá normám ČSN a musí být správně zapojeno do svorkovnice ventilátoru. Kabely, často ve formě flexo kabel ventilátor, upevněte pevně zašroubováním, aby nedošlo k uvolnění nebo jiskření během provozu.

Dokončení montáže a kontrola

Po připojení vodičů nasaďte kryt svorkovnice a ventilátor správně upevněte k montážnímu místu. Následně zapněte elektřinu a ověřte funkčnost zařízení, včetně případného doběhu ventilátoru nebo dvourychlostního režimu. Kontrola eliminuje časté chyby při zapojení ventilátoru a zajistí bezpečný provoz.

1. Vypnutí elektřiny – zamezte riziku úrazu před prací
2. Připojení vodičů – dodržujte barevné značení a pevné upevnění ve svorkovnici
3. Montáž ventilátoru – správné upevnění a osazení krytu
4. Zapnutí a kontrola – ověřte funkčnost a bezpečnost zařízení

Tip: Na co si dát pozor: častá chyba při připojení ventilátoru je nedostatečné utažení vodičů ve svorkovnici, které může vést k přehřátí a poruše zařízení.

Jak postupovat při chybějícím vodiči LT?

Pokud ve stávající elektroinstalaci chybí vodič LT, který slouží jako spínaná fáze pro ovládání doběhu ventilátoru, lze tuto funkci nahradit samostatným vypínačem zapojeným na fázi L. Tento vypínač připojte tak, že vstup vypínače je připojen na fázi L (černý vodič) a výstup z vypínače vede jako vodič LT (hnědý) do svorky LT ventilátoru. Současně fázi L připojte do svorky L ventilátoru a nulový vodič (modrý) do svorky N. Tento způsob vytváří spínanou fázi, která umožňuje správný doběh ventilátoru po vypnutí světla.

Tabulka připojení při chybějícím vodiči LT

Odborná rada: Při instalaci ventilátoru v koupelně použijte flexo kabel s minimálním průřezem 0,5 mm², který usnadňuje manipulaci a splňuje normy ČSN pro elektroinstalace ve vlhkých prostorách. V žádném případě nezaměňujte vodič LT za uzemnění (zelenožlutý vodič), protože ventilátory s doběhem obvykle nemají připojení na zem.

Častou chybou je nesprávné zapojení spínané fáze, kdy vodič LT není připojen přes vypínač, ale přímo na fázi L, což znemožňuje funkci doběhu ventilátoru. V takovém případě ventilátor přestane běžet ihned po vypnutí světla, což snižuje účinnost ventilace.

Pro koho se tento postup hodí:

• Instalace v bytech nebo domech s původní elektroinstalací, kde není vyveden vodič LT.
• Situace, kdy není možné nebo praktické vést nový kabel s vodičem LT do ventilátoru.

Pro koho tento postup není vhodný:

• Moderní elektroinstalace s kompletním vedením vodičů N, L a LT, kde je lepší využít originální zapojení pro plnou funkčnost doběhu.
• Případy, kdy je vyžadováno připojení ventilátoru s více rychlostmi nebo speciálními funkcemi, které vyžadují samostatné vodiče.

Postup připojení při chybějícím vodiči LT

1. Vypněte přívod elektrické energie v rozvaděči.
2. Připojte černý vodič fáze L do vstupu vypínače.
3. Z výstupu vypínače vyveďte hnědý vodič, který připojíte do svorky LT ventilátoru.
4. Připojte černý vodič fáze L také do svorky L ventilátoru.
5. Modrý nulový vodič zapojte do svorky N ventilátoru.
6. Pevně zajistěte všechny vodiče ve svorkovnici (čokoládě) zašroubováním.
7. Nasadíte zpět kryt svorkovnice a ventilátoru.
8. Zapněte přívod elektřiny a otestujte funkci doběhu ventilátoru.

Tip: Při instalaci ventilátoru s doběhem vždy ověřte, že vypínač spíná pouze fázi L a není zapojen na nulový nebo uzemňovací vodič. Nesprávné zapojení může vést k poškození ventilátoru nebo nefunkčnosti doběhu.

Dodržení těchto pravidel zajistí správnou funkci ventilátoru s doběhem i při nekompletní elektroinstalaci a zároveň splní bezpečnostní požadavky platné podle ČSN norem pro elektroinstalace v obytných prostorách.

Jaké materiály a kabely použít pro připojení ventilátoru?

Pro správné připojení ventilátoru v domácnosti je nezbytné zvolit vhodné materiály a dodržet stanovená pravidla. Podívejme se na doporučené kabely a postupy, které zajistí bezpečné elektrické zapojení ventilátoru.

Specifikace flexo kabelu

Flexo kabel 2×0,5 mm² obsahuje dva vodiče o průřezu 0,5 mm², což je optimální pro připojení běžných domácích ventilátorů. Tento kabel se používá bez uzemňovacího vodiče a je vybaven zástrčkou pro snadné zapojení. Použití flexo kabelu ventilátor usnadňuje instalaci a minimalizuje riziko chyb.

Uzemnění u ventilátorů

Většina ventilátorů nemá uzemňovací přístup, proto se zelenožlutý vodič nesmí zapojovat jako uzemnění. Připojení ventilátoru pravidla vyžadují, aby uzemnění nebylo zbytečně připojeno, což zamezuje možným bezpečnostním rizikům. Dodržování těchto základních pravidel připojení ventilátoru pomáhá zajistit bezpečnostní pravidla instalace v domácnosti.

• Používejte flexo kabel 2×0,5 mm² se zástrčkou
• Nepřipojujte uzemnění u ventilátorů bez uzemňovací svorky
• Respektujte barevné značení vodičů pro bezpečné zapojení

Tip: Při instalaci ventilátoru vždy ověřte, zda výrobce nevyžaduje jiný typ kabeláže nebo uzemnění, zvláště v koupelně, kde jsou přísnější požadavky na bezpečnost.

Jak provést kontrolu a údržbu ventilátoru po připojení?

Po připojení ventilátoru k elektrické síti je nezbytné provést kontrolu správnosti zapojení a pravidelnou údržbu, která zajistí bezpečný a dlouhodobý provoz. Kontrola musí zahrnovat ověření správného barevného značení vodičů podle ČSN norem, pevné upevnění flexo kabelu ve svorkovnici a dodržení bezpečnostních pravidel instalace. Funkčnost doběhu ventilátoru je klíčová pro efektivní odvětrání po vypnutí a musí být pravidelně testována.

Pravidelná údržba ventilátoru by měla obsahovat:

• kontrolu pevnosti upevnění všech přívodních kabelů a svorek, aby nedocházelo k uvolnění vodičů
• čištění lopatek a krytu od prachu a mastnoty, které mohou snížit výkon ventilátoru
• ověření nastavení a funkce doběhu pomocí ovládacího klíče, přičemž doběh se standardně pohybuje v rozmezí 1 až 15 minut
• kontrolu správného zapojení a funkce dvourychlostního ventilátoru, pokud je instalován, aby nedocházelo ke zkratu mezi svorkami L1 a L2
• kontrolu izolace a neporušenosti flexo kabelu s minimálním průřezem 0,5 mm², přičemž kabel nesmí vykazovat známky mechanického poškození

Tip: Častou chybou je nesprávné barevné zapojení vodičů – například záměna spínané fáze (hnědý vodič označený LT) s trvalou fází (černý vodič L) může způsobit nefunkčnost doběhu nebo trvalý chod ventilátoru. Dodržení správného připojení podle označení N, L a LT výrazně snižuje riziko závad a prodlužuje životnost zařízení.

Pro koho se údržba hodí: Pravidelná kontrola a čištění je nezbytná u všech typů ventilátorů, zejména u těch s doběhem a dvourychlostním ovládáním. Naopak u jednoduchých ventilátorů bez doběhu a s pevnou rychlostí lze intervaly údržby prodloužit, avšak kontrola pevnosti kabelů a čistoty lopatek zůstává nezbytná.

Jaké jsou normy a legislativní požadavky pro připojení ventilátoru?

Připojení ventilátoru v domácnosti musí vždy splňovat platné normy ČSN EN a legislativní požadavky, které zajišťují bezpečnost a správnou funkci zařízení. Tyto předpisy jsou nezbytné zejména u ventilátorů v koupelnách, u modelů s doběhem a u dvourychlostních ventilátorů.

Platné normy a předpisy

Elektrické zapojení ventilátoru musí odpovídat normám ČSN EN 60335-2-80 a ČSN 33 2000, které stanovují technické parametry a bezpečnostní pravidla instalace. Barevné značení vodičů musí respektovat ČSN 33 0160, kde modrý vodič označuje nulový vodič (N), černý nebo hnědý fázi (L) a případný spínaný vodič doběhu (LT) je označen hnědou barvou. Použití flexo kabelu s minimálním průřezem 0,5 mm² je doporučeno, přičemž uzemňovací vodič není u většiny ventilátorů s doběhem zapotřebí a nesmí být zapojen jako nulový. Instalace musí respektovat bezpečnostní opatření, jako je vypnutí přívodu elektřiny před montáží a pevné upevnění vodičů ve svorkovnici.

Požadavek odborné montáže

Montáž a připojení ventilátoru musí provádět osoba s odbornou způsobilostí dle vyhlášky č. 50/1978 Sb., která zajistí správné zapojení včetně případného ovládání doběhu nebo dvourychlostního režimu. Nesprávná instalace může vést k porušení bezpečnostních pravidel, zkratu nebo nefunkčnosti zařízení. Doporučuje se také ověřit správné nastavení doběhu ventilátoru pomocí ovládacího klíče, který umožňuje nastavit dobu chodu po vypnutí spínače v rozmezí obvykle 2 až 20 minut.

Shrnutí: Správné připojení ventilátoru vyžaduje dodržení norem ČSN EN a bezpečnostních předpisů, použití správného barevného značení vodičů, instalaci vhodného flexo kabelu a odbornou montáž kvalifikovanou osobou. Instalace ventilátoru bez těchto znalostí, zejména u koupelnových a dvourychlostních modelů, představuje riziko bezpečnosti i funkčnosti zařízení.

Časté dotazy

Jaké jsou základní barevné vodiče pro připojení ventilátoru?

Modrý vodič je nulový (N), černý je fáze (L) a hnědý vodič slouží jako spínaná fáze s doběhem (LT).

Může být zelenožlutý vodič použit jako uzemnění u ventilátoru?

Ne, zelenožlutý vodič se nesmí zapojovat jako uzemnění u ventilátorů s doběhem, protože většina ventilátorů nemá uzemňovací přístup.

Jak se nastavuje doba doběhu ventilátoru?

Doba doběhu se nastavuje ovládacím klíčem na ventilátoru, který umožňuje prodloužit běh ventilátoru až na několik minut po vypnutí.

Co dělat, pokud ve zdi chybí vodič LT?

Je možné vytvořit spínanou fázi pomocí samostatného vypínače, který ovládá vodič LT a zároveň se fáze L připojí do svorky L ventilátoru.

Jaký kabel je doporučený pro připojení ventilátoru?

Doporučuje se flexo kabel 2x 0,5 mm² se zástrčkou, který je vhodný pro připojení ventilátoru bez uzemnění.

Jaký je správný postup při instalaci ventilátoru?

Před instalací vypněte přívod elektřiny, připojte vodiče pevně do svorkovnice, nasuňte kryt a po dokončení zapněte elektřinu a ověřte funkčnost.

Jak zapojit dvourychlostní ventilátor správně?

Zapojte vodič L1 pro nižší rychlost nebo L2 pro vyšší rychlost, nikdy obě současně bez čtyřžilového kabelu.

Jaká bezpečnostní opatření je třeba dodržet při připojení ventilátoru?

Instalaci musí provádět odborně způsobilá osoba, vždy vypněte proud před prací a dodržujte správné zapojení vodičů.

Jak často je potřeba kontrolovat a udržovat ventilátor?

Pravidelná kontrola upevnění kabelů, čištění od prachu a ověření funkce doběhu by měla probíhat alespoň jednou za půl roku.

Jaké normy platí pro připojení ventilátorů v domácnostech?

Platí normy ČSN EN a další místní předpisy, montáž musí provádět odborně způsobilá osoba podle platných zákonů.

Jak zapojit ventilátor s čidlem vlhkosti?

Čidlo vlhkosti se připojuje mezi fázi a řídicí vstup ventilátoru, obvykle s nastavitelnou citlivostí; správné zapojení umožní automatické spuštění ventilátoru při překročení nastavené vlhkosti.

Kam je ideální umístit ventilátor v koupelně pro optimální větrání?

Ventilátor by měl být instalován co nejblíže zdroji vlhkosti, ideálně na strop nebo horní část stěny nad sprchovým koutem, minimálně 20 cm od stěny, aby zajistil efektivní odvod vzduchu.
