Jak správně nainstalovat a připojit elektromagnetický zámek

Elektromagnetický zámek nabízí spolehlivé a bezpečné řešení pro zabezpečení dveří v domácnosti i komerčních prostorách. Správná instalace a zapojení elektrického zámku vyžaduje přesné dodržení technických postupů, které zajistí jeho bezproblémový provoz. Poradím vám, jak krok za krokem vybrat vhodný typ a připojit elektronický zámek tak, aby fungoval efektivně a bezpečně.

Jak správně namontovat a připojit elektromagnetický zámek

Správná instalace elektromagnetického zámku zahrnuje pečlivou přípravu montážního místa, přesné upevnění elektromagnetu a protikusu a bezpečné elektrické připojení. Pro spolehlivý chod zámku je nutné použít kabeláž s minimálním průřezem 0,5 mm² a napájení 12-24 V DC.

Příprava montážního místa

Dosedací plocha na rámu dveří a zárubni musí být čistá, suchá a zbavená rzi či nečistot, aby magnetický zámek správně přilnul. Doporučená montážní teplota je 15-25 °C, což zajistí optimální přilnavost elektromagnetu. Při instalaci na venkovní dveře je vhodné zkontrolovat pevnost povrchu a případně jej ošetřit proti korozi.

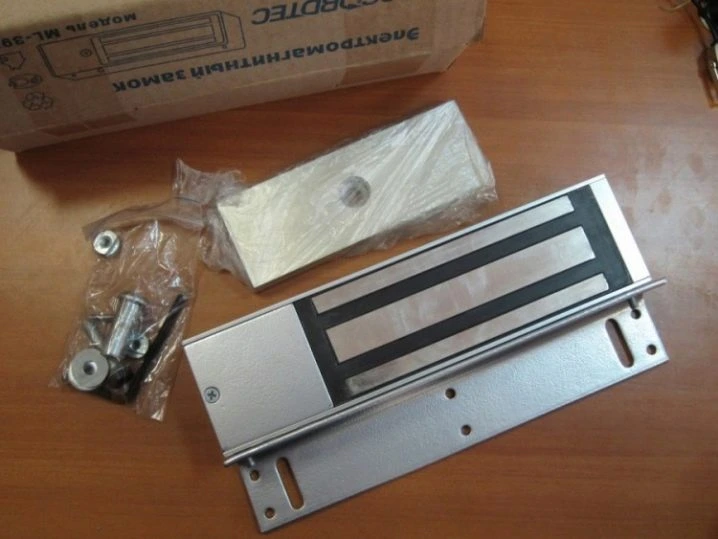

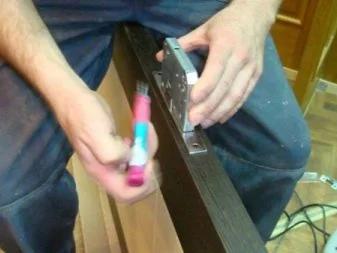

Montáž elektromagnetického zámku a protikusu

1. Připevněte elektromagnetický zámek na rám dveří pomocí montážní desky, která usnadňuje přesné ustavení.
2. Namontujte protikus na dveřní křídlo, ideálně na gumovou pružnou podložku, která zlepšuje dosednutí a tlumí vibrace.
3. Zajistěte pevné uchycení všech komponent, aby přídržná síla magnetického zámku nebyla omezena nesprávnou polohou nebo pohybem.

Elektrické připojení a zapojení kabeláže

Elektrické připojení elektromagnetického zámku vyžaduje použití kabeláže s minimálním průřezem 0,5 mm² pro zajištění dostatečného proudu. Napájení zámku by mělo odpovídat hodnotě 12-24 V DC, což je standardní provozní napětí. Doporučuje se použít relé pro bezpečné ovládání zámku a předejít přetížení elektrického obvodu.

Tip: Častá chyba při instalaci je nedostatečné očištění dosedací plochy, což snižuje přídržnou sílu elektromagnetického zámku a může způsobit jeho nefunkčnost.

Pro koho se instalace hodí: Elektromagnetický zámek je vhodný pro bezpečné uzavření vchodových dveří i branek s pevným rámem. Naopak není ideální volbou pro starší dveře s nerovnými povrchy nebo dřevěné branky bez vhodné montážní desky.

Jak vybrat vhodný elektromagnetický zámek podle typu dveří a prostředí

Jak vybrat elektromagnetický zámek podle typu dveří

Elektromagnetické zámky mají přídržnou sílu od 60 do 500 kg, proto je nutné vybrat model podle hmotnosti a materiálu dveří. Pro lehké dveře z PVC nebo překližky do 150 kg se doporučují zámky s přídržnou silou 60-150 kg. Naopak pro těžší dřevěné či kovové dveře do 300 kg jsou vhodné výkonnější elektromagnetické zámky s přídržnou silou 300-500 kg. Výběr zámku musí zohlednit i prostředí instalace – venkovní elektromagnetické zámky mají zvýšenou odolnost proti vlhkosti a povětrnostním vlivům, často s krytím IP65 a bez přístupného PCB. Kromě klasických typů existují i chytré zámky s integrovanou čtečkou otisků nebo RFID, které umožňují bezklíčový přístup a vyšší bezpečnost. Kovová deska (protikus) musí být kompatibilní s vybraným zámkem a správně namontovaná, aby zajistila maximální přídržnou sílu.

Jak funguje elektromagnetický zámek?

Elektromagnetický zámek pracuje na principu elektromagnetické přitažlivosti – po přivedení napětí 12 nebo 24 V DC do cívky vznikne magnetické pole, které pevně přitáhne kovovou desku upevněnou na dveřích. Tím se dveře zablokují bez nutnosti mechanické západky. Po vypnutí napájení magnetická síla okamžitě vymizí, což umožňuje otevření dveří. Tento fail-safe režim zajišťuje bezpečnost při výpadku proudu. Existují různé typy elektromagnetických zámků podle způsobu odblokování: obyčejný zámek, zámek s kolíkem, zámek s aretací a uzamykací zámek, které se liší časováním a způsobem uvolnění západky. Elektronické zámky lze doplnit o RFID čtečky, klávesnice nebo odchodová tlačítka pro snadné ovládání.

Jak připojit elektromagnetický zámek na dveře?

Připojení elektromagnetického zámku zahrnuje pevné uchycení magnetického tělesa na rám dveří a kovové desky na dveřní křídlo, ideálně na gumovou pružnou podložku pro samovyrovnání. Kabeláž by měla mít minimální průřez 0,5 mm², což zajistí dostatečný proud a minimalizuje úbytek napětí. Napájení musí odpovídat specifikacím zámku, obvykle 12 nebo 24 V DC, přičemž je nezbytné dodržet správnou polaritu, jinak hrozí poškození zámku nebo jeho nefunkčnost. Kabely je vhodné vést skrytě v chráničkách nebo kabelových trubkách pro ochranu před mechanickým poškozením a vlhkostí. Napájení elektromagnetického zámku se často realizuje přes relé, které umožňuje bezpečné zapínání a vypínání zámku v rámci přístupového systému. Pro venkovní instalace je nutné zvolit modely s odpovídajícím krytím a bez přístupného PCB, kde se napětí nastavuje přímo zapojením vodičů.

Tip: Častou chybou je nesprávná polarita napájení, která vede k nefunkčnosti nebo poškození elektromagnetického zámku. Vždy ověřte zapojení podle návodu výrobce a použijte vhodný průřez kabeláže.

Pro koho se elektromagnetický zámek hodí: pro dveře s hmotností do 300 kg, včetně vchodových dveří, branek a bran, zvláště tam, kde je požadována bezhlučná a spolehlivá bezpečnost bez mechanického klíče.

Pro koho není vhodný: pro lehké dveře s nízkou pevností rámu, například některé plastové konstrukce, kde by mohlo dojít k deformaci rámu vlivem příliš silného zámku.

Nejčastější chyby při instalaci elektromagnetického zámku a jak se jim vyhnout

Nejčastější chyby při instalaci elektromagnetického zámku výrazně ovlivňují jeho funkčnost a bezpečnost. Jednou z hlavních chyb je nesprávné dosednutí magnetu na dosedací plochu, které způsobuje sníženou přídržnou sílu a tím ohrožuje spolehlivost elektrického zámku dveří. Dalším problémem je použití nevhodné kabeláže s menším průřezem než 0,5 mm², což často vede k poruchám zámku a nestabilnímu zapojení elektrického zámku.

Nesprávné napájení, například použití 12 V místo doporučených 24 V, snižuje funkčnost elektronického zámku a může způsobit jeho předčasné poškození. Kromě toho je nutné zvolit správný typ elektromagnetického zámku podle specifikací dveří a prostředí, ve kterém bude instalován.

• Nedostatečné či nerovnoměrné dosedání magnetu
• Použití kabeláže s průřezem menším než 0,5 mm²
• Napájení elektromagnetického zámku nesprávným napětím (např. 12 V místo 24 V)
• Nevhodný typ magnetického zámku pro konkrétní dveře nebo venkovní použití

Tip: Při zapojení elektrického zámku vždy použijte kabel s dostatečným průřezem a ověřte správné napájení, aby instalace elektromagnetického zámku byla bezpečná a efektivní.

Údržba a péče o elektromagnetický zámek po instalaci

Pro dlouhodobý a spolehlivý provoz elektromagnetického zámku je nezbytná pravidelná údržba, která přímo ovlivňuje jeho přídržnou sílu a bezpečnost. Nečistoty, mastnota nebo prach na magnetických deskách a dosedacích plochách snižují magnetickou přitažlivost, což může vést ke snížení přídržné síly až o 20 % a tím i ke ztrátě funkčnosti zámku. U modelů s přídržnou silou od 60 do 500 kg je proto pravidelná kontrola klíčová pro zachování maximálního výkonu.

Pro správnou péči o elektromagnetický zámek doporučuji dodržovat následující postup:

• Kontrolovat stav magnetických desek a dosedacích ploch minimálně jednou za měsíc, přičemž věnujte pozornost zejména přítomnosti mastnoty a prachu.
• Čistit plochy jemným, neabrazivním hadříkem navlhčeným v isopropylalkoholu nebo jiném neagresivním čisticím prostředku, který nezanechává zbytky a nepoškozuje povrch.
• Odstraňovat veškeré nečistoty, včetně mastnoty a případných korozních skvrn, které mohou snížit přilnavost magnetu k protikusu.
• Pravidelně kontrolovat pevnost a správné upevnění kabeláže, protože uvolněné nebo poškozené vodiče mohou způsobit nestabilní napájení a tím i snížení přídržné síly zámku.

Častá chyba: Nedostatečná údržba magnetických ploch vede k nerovnoměrnému dosednutí magnetu a protikusu, což výrazně snižuje přídržnou sílu a může způsobit neplánované odemčení dveří.

Pro koho se údržba hodí: Pravidelná péče je nezbytná zejména u zámků s vysokou přídržnou silou (nad 200 kg) instalovaných na vchodových dveřích nebo branách, kde je bezpečnost prioritou. Naopak u lehkých interiérových dveří s nízkou zátěží může být údržba méně častá, avšak stále doporučená.

Jak správně zapojit elektromagnetický zámek

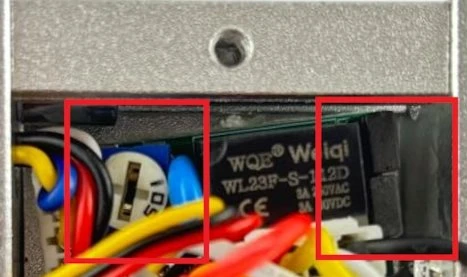

Při zapojení elektromagnetického zámku je klíčové zajistit stabilní napájení 12 V DC nebo 24 V DC v souladu s technickými parametry konkrétního modelu. Kabeláž by měla mít minimální průřez 0,5 mm² a být vedena skrytě v instalační krabici, aby nedošlo k mechanickému poškození nebo rušení.

Pro správné připojení elektromagnetického zámku postupujte takto:

1. Připojte vodiče k napájecímu zdroji s odpovídajícím napětím (12/24 V DC), přičemž respektujte polaritu, aby nedošlo k poškození elektroniky.
2. Zapojte relé, které bude ovládat přívod napájení zámku, čímž zajistíte spolehlivé odblokování při aktivaci.

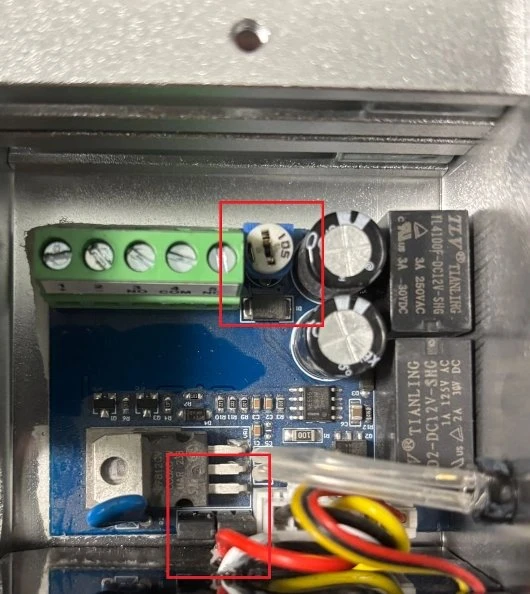

3. U modelů s jumperem na PCB nastavte správné napětí podle výrobce, aby elektromagnet dosahoval deklarované přídržné síly.
4. Zkontrolujte pevnost a izolaci všech spojů, aby nedocházelo k přerušení nebo zkratům.
5. Otestujte funkčnost zámku kolmým tahem na dosedací plochu, což je jediný správný způsob měření přídržné síly.

Tip: Při instalaci elektromagnetického zámku venkovního typu používejte voděodolné modely a dbejte na správné zapojení vodičů, protože nesprávné připojení může vést ke snížení přídržné síly a zkrácení životnosti zámku.

Správné zapojení a pravidelná údržba magnetických ploch jsou základem pro dosažení maximální bezpečnosti a spolehlivosti vašeho elektrického zámku dveří.

Specifika instalace elektromagnetického zámku v náročných podmínkách (vlhkost, venkovní prostředí)

Výběr vhodného modelu pro venkovní použití

Pro venkovní instalaci elektromagnetického zámku je nezbytné zvolit modely s označením W, které mají krytí odpovídající minimálně stupni IP65. Tyto voděodolné zámky nemají přístupné PCB, což výrazně snižuje riziko poškození vlhkostí a zkratem. Přídržná síla těchto zámků se pohybuje od 60 do 280 kg, což zajišťuje spolehlivé zajištění vchodových dveří i branek vystavených nepříznivým povětrnostním vlivům, jako jsou déšť, sníh nebo mráz. Voděodolné elektromagnetické zámky jsou navrženy pro provoz v teplotním rozsahu od -20 °C do +50 °C, což je vhodné pro většinu venkovních podmínek v České republice.

Ochrana kabeláže a správné zapojení

Pro instalaci v náročných podmínkách je klíčové použít kabeláž s minimálním průřezem 0,5 mm² a kvalitní izolací odolnou proti vlhkosti a mechanickému poškození. Doporučuje se vést kabely ve vodotěsných chráničkách nebo lištách s krytím IP65 a použít vodotěsné spojky, které zabrání pronikání vody do spojů. Při zapojení elektromagnetického zámku je nutné minimalizovat přístup k PCB, protože u voděodolných modelů je PCB často zcela uzavřeno, a napětí se nastavuje přímým zapojením vodičů. Správné zapojení vodičů zajistí dosažení maximální přídržné síly zámku, která se testuje kolmým tahem na dosedací plochu.

• Používejte pouze voděodolné elektromagnetické zámky s označením W a krytím IP65 a vyšším
• Izolujte všechny elektrické spoje vodotěsnou páskou nebo speciálními spojkami s krytím IP67
• Vodiče připojujte tak, aby PCB zůstalo zcela uzavřené a nedostupné vlhkosti
• Kabeláž chraňte pomocí odolných chrániček nebo lišt vhodných pro venkovní prostředí s UV ochranou

Tip: Při instalaci elektromagnetického zámku ve vlhkém nebo venkovním prostředí je častou chybou nedostatečná ochrana kabeláže, která vede ke korozi kontaktů a následnému selhání zámku. Proto je nutné věnovat zvýšenou pozornost vodotěsnému zapojení a mechanické ochraně vodičů.

Integrace elektromagnetického zámku do přístupových systémů

Integrace elektromagnetického zámku do přístupových systémů umožňuje pohodlné a bezpečné ovládání elektrického zámku dveří. Elektromagnetický zámek lze připojit k RFID čtečkám, které identifikují oprávněné uživatele, a k numerickým klávesnicím pro zadání kódu. Pro snadné opuštění prostoru slouží odchodové tlačítko, které zámek dočasně odblokuje. Dálkové ovládání přidává další vrstvu komfortu, zejména u vchodových dveří. Záložní napájení je zásadní pro zachování funkčnosti i při výpadku elektrické energie a tím zvyšuje bezpečnost systému.

• Připojení elektromagnetického zámku k přístupovému systému vyžaduje správné zapojení elektrického zámku k ovládacím prvkům
• Výběr vhodné RFID čtečky závisí na typu instalace a požadované vzdálenosti čtení
• Odchodové tlačítko by mělo být umístěno na snadno dostupném místě uvnitř objektu
• Záložní zdroj napájení zaručuje neustálý provoz elektronického zámku i při výpadku sítě
• Dálkové ovládání usnadňuje přístup bez nutnosti fyzického kontaktu se zámkem

Tip: Při instalaci elektromagnetického zámku na vchodové dveře volte ověřené přístupové systémy s možností záložního napájení, aby nedošlo k nechtěnému uzamčení v kritických situacích.

Časté dotazy k instalaci a připojení elektromagnetického zámku

Časté dotazy k instalaci a připojení elektromagnetického zámku

Otázka: Co je potřeba k instalaci elektromagnetického zámku?

K instalaci elektromagnetického zámku potřebujete montážní desky, kabeláž s minimálním průřezem 0,5 mm², napájení 12 nebo 24 V DC a základní nářadí jako vrtačku a šroubovák.

Otázka: Jak správně připojit elektromagnetický zámek na branku?

Postupujte stejně jako u dveří, použijte vhodný model s ochranou proti povětrnostním vlivům a zabezpečte kabeláž vhodnou izolací.

Otázka: Jak zapojit elektromagnetický zámek bezpečně?

Použijte kabeláž s minimálním průřezem 0,5 mm² a napájení 12 nebo 24 V DC, přesně podle výrobního schématu, a po montáži proveďte test funkčnosti.

Otázka: Jak dlouho trvá instalace elektromagnetického zámku?

Montáž a zapojení zvládne zkušený technik přibližně do 30 minut včetně kontroly funkčnosti.

Otázka: Jaký kabel použít pro připojení elektromagnetického zámku?

Nejvhodnější je kabel s průřezem minimálně 0,5 mm², který zajistí stabilní napájení a správnou funkci zámku.

Otázka: Jak vybrat elektromagnetický zámek pro těžké dveře?

Volte model s přídržnou silou od 150 do 500 kg, který je určen pro dveře do hmotnosti 300 kg.

Otázka: Co dělat, když zámek nedrží dveře správně?

Zkontrolujte čistotu dosedacích ploch, pevnost upevnění protikusu a stabilitu napájení elektromagnetického zámku.

Otázka: Jaký je rozdíl mezi elektromagnetickým a elektromotorickým zámkem?

Elektromagnetický zámek drží dveře magnetickou silou, zatímco elektromotorický ovládá mechanickou západku pomocí elektromotoru.

Otázka: Lze elektromagnetický zámek použít venku?

Ano, ale je nutné zvolit voděodolný model s označením „W“ a správně izolovat kabeláž proti vlhkosti.

Otázka: Jak testovat přídržnou sílu elektromagnetického zámku?

Proveďte kolmý tah od dosedacích ploch, přídržná síla se liší od 60 do 500 kg podle typu zámku.

Otázka: Jak integrovat elektromagnetický zámek do přístupového systému?

Připojte zámek k RFID čtečce, klávesnici nebo odchodovému tlačítku a zajistěte záložní napájení pro spolehlivost.

Otázka: Co je potřeba vědět o napájení elektromagnetického zámku?

Většina elektromagnetických zámků pracuje na 12 V nebo 24 V DC, některé modely umožňují přepnutí napětí pomocí jumperu.

Otázka: Jak předejít nejčastějším chybám při instalaci elektromagnetického zámku?

Dbejte na čistotu dosedacích ploch, pevné uchycení, použití správné kabeláže a správné napájení, které zajistí bezproblémový provoz.

Otázka: Jak funguje elektromotorický zámek?

Elektromotorický zámek vysouvá nebo zasouvá mechanickou západku pomocí elektromotoru, na rozdíl od magnetického principu elektromagnetického zámku.

Otázka: Jak provést montáž elektromagnetického zámku krok za krokem?

Připravte montážní plochu, upevněte zámek a protikus, zapojte kabeláž podle schématu a otestujte správnou funkci elektrického zámku dveří.
