Regulace otáček elektromotoru bez ztráty výkonu principy a řešení
Regulace otáček elektromotoru bez ztráty výkonu umožňuje optimalizovat jeho provoz a dosáhnout výrazné úspory energie. Klíčové principy zahrnují použití frekvenčních měničů a PWM regulátorů, které udržují výkon při změně rychlosti otáčení. Mechanické metody pak doplňují elektrická řešení tam, kde je potřeba jednoduchost a spolehlivost.
Klíčové závěry
- Frekvenční měniče umožňují regulaci otáček s přesností ±0,5 % a úsporou energie až 30 %.
- Mechanické regulace jsou levnější, ale méně přesné než elektrické metody.
- Indukční motory mají skluz 3-5 %, který frekvenční měniče kompenzují speciálními algoritmy.
- Triakové regulátory jsou běžné pro komutátorové motory s výkonem kolem 400 W.
- Úspora energie regulací otáček dosahuje 10-30 % v závislosti na technologii a aplikaci.
Principy regulace otáček elektromotoru bez ztráty výkonu
Regulace otáček elektromotoru bez ztráty výkonu je možná díky moderním technologiím, zejména frekvenčním měničům, které umožňují přesné řízení otáček s tolerancí ±0,5 %. Klíčovým prvkem je kompenzace skluzu indukčního motoru, který dosahuje 3-5 %, pomocí speciálních algoritmů. Tyto algoritmy upravují napájecí frekvenci a napětí motoru tak, aby byl točivý moment zachován a výkon motoru se nesnižoval.
Definice skluzu:
Skluz je rozdíl mezi synchronními otáčkami magnetického pole statoru a skutečnými otáčkami rotoru indukčního motoru, obvykle v rozsahu 3-5 %.
Jak frekvenční měniče kompenzují skluz indukčních motorů?
Frekvenční měniče využívají algoritmy, které neustále vyhodnocují skluz indukčního motoru a podle toho upravují napájecí frekvenci a napětí. Skluz je přirozený jev, kdy rotor zaostává za magnetickým polem statoru, což by bez kompenzace vedlo ke snížení otáček a výkonu. Díky kompenzaci algoritmy udržují otáčky motoru s přesností ±0,5 %, minimalizují ztráty výkonu a zvyšují energetickou účinnost provozu.
Princip řízení otáček pomocí frekvenčního měniče
Frekvenční měnič mění napájecí frekvenci a napětí elektromotoru v poměru, který odpovídá požadovaným otáčkám. Tato metoda umožňuje plynulou regulaci otáček bez mechanických zásahů, což znamená žádné ztráty způsobené třením nebo mechanickou regulací otáček. Výsledkem je stabilní řízení točivého momentu a úspora energie motoru při různých pracovních podmínkách.
Jak dosáhnout přesnosti ±0,5 % při regulaci otáček?
Přesnost ±0,5 % je výsledkem kombinace tří klíčových faktorů: přesného měření aktuálních otáček motoru, rychlých řídicích algoritmů a aktivní kompenzace skluzu. Přesné snímače otáček spolu s PWM regulátorem umožňují okamžitě reagovat na změny zatížení a udržet požadovaný výkon bez ztráty efektivity. Tato přesnost je zásadní pro aplikace vyžadující stabilní řízení točivého momentu a energetickou úsporu.
- frekvenční měnič princip umožňuje přesnou regulaci otáček
- algoritmy kompenzace skluzu minimalizují ztráty výkonu
- řízení točivého momentu zajišťuje konstantní výkon motoru
- PWM regulátor přispívá k efektivnímu řízení otáček
- mechanická regulace otáček se dnes používá méně kvůli vyšším ztrátám energie
Tip: Častou chybou je podcenění vlivu skluzu, což vede k nesprávnému nastavení frekvenčního měniče a následnému snížení výkonu motoru.
Tento přístup je vhodný zejména pro indukční motory s proměnným zatížením, zatímco u jednofázových a jednoduchých aplikací může být použití frekvenčního měniče méně efektivní nebo ekonomické.
Typy elektromotorů a jejich specifika pro regulaci otáček
Pro správný výběr regulátoru otáček elektromotoru je nezbytné znát základní vlastnosti jednotlivých typů motorů. Indukční motor má skluz v rozmezí 3-5 %, což znamená, že jeho rotor se otáčí mírně pomaleji než magnetické pole statoru. Tento skluz umožňuje regulaci otáček zejména pomocí frekvenčního měniče, který upravuje frekvenci napájecího napětí a tím i rychlost motoru bez výrazných ztrát výkonu a s efektivní úsporou energie motoru.
Komutátorový motor, často jednofázový, reguluje otáčky jednoduše pomocí triakových obvodů, které modifikují napájení. Tento princip mechanické regulace otáček je méně efektivní než frekvenční měnič a může ovlivnit točivý moment motoru. PWM regulátor je zde využit spíše pro jemnější řízení otáček, ale jeho aplikace je limitována konstrukcí motoru.
Motory s permanentními magnety vyžadují speciální řízení, často kombinující frekvenční měnič s přesnou elektronickou kontrolou, aby bylo možné řídit točivý moment i otáčky bez výkonových ztrát.
| Typ motoru | Charakteristika | Regulace otáček |
|---|---|---|
| Indukční motor | Skluz 3-5 %, robustní konstrukce | Frekvenční měnič – efektivní úspora |
| Komutátorový motor | Jednoduchá konstrukce, nižší náklady | Triakový regulátor, PWM řízení |
| Motor s permanentními magnety | Vyžaduje precizní řízení točivého momentu | Speciální řízení s frekvenčním měničem |
Tip: Pro jednofázové motory je triakový regulátor nejčastější volbou, ale pro úsporu energie a přesnější řízení doporučuji zvážit PWM regulátor nebo frekvenční měnič, pokud je to možné.
Elektrické metody regulace: frekvenční měniče a PWM regulátory
Elektrické metody regulace otáček elektromotoru patří k nejefektivnějším způsobům řízení výkonu bez zbytečných ztrát. Frekvenční měniče a PWM regulátory umožňují přesné nastavení otáček a točivého momentu pomocí sofistikovaných řídicích algoritmů, které optimalizují provoz motoru a šetří energii.
Princip frekvenčního měniče
Frekvenční měnič upravuje frekvenci a napětí napájecího proudu tak, aby se otáčky elektromotoru přesně řídily s přesností ±0,5 %. Snížením frekvence se zároveň snižuje rychlost rotoru, přičemž zachování správného poměru napětí k frekvenci minimalizuje ztráty a přehřívání motoru. Tento princip je klíčový pro úsporu energie motoru a efektivní řízení točivého momentu.
Nastavení PWM regulátoru
PWM regulátor řídí otáčky motoru změnou šířky impulzů napájecího napětí, což umožňuje plynulou regulaci bez mechanické regulace otáček. Správné nastavení zahrnuje volbu frekvence spínání a kompenzaci ztrát výkonu pomocí řídicích algoritmů, které optimalizují průběh proudu a napětí. Tento způsob je vhodný zejména pro komutátorové a motory s permanentními magnety.
Řízení motorů s permanentními magnety
Motory s permanentními magnety vyžadují speciální řídicí algoritmy, které minimalizují ztráty výkonu a zajišťují stabilní provoz při různých otáčkách. Řízení pomocí PWM regulátoru umožňuje přesné nastavení točivého momentu a rychlou odezvu, což zvyšuje efektivitu a životnost motoru.
- Analyzujte typ motoru – určete, zda jde o komutátorový motor nebo motor s permanentními magnety
- Vyberte vhodný regulátor – frekvenční měnič pro asynchronní motory, PWM regulátor pro komutátorové a PM motory
- Nastavte parametry řízení – frekvenci a napětí u frekvenčního měniče, šířku pulzů u PWM regulátoru
- Optimalizujte řídicí algoritmy – minimalizujte ztráty a zajistěte stabilní točivý moment
Tip: Častou chybou je nesprávné nastavení frekvence PWM, což vede ke zvýšenému zahřívání a vyšším ztrátám. Tento způsob regulace se hodí pro aplikace vyžadující dynamickou a přesnou změnu otáček, ale ne pro jednoduché mechanické regulace bez elektroniky.
Mechanické a hydrodynamické metody regulace otáček
Mechanická regulace otáček elektromotoru bez použití elektrických prvků, jako jsou frekvenční měniče nebo PWM regulátory, spoléhá na fyzikální principy přenosu pohybu. Mezi nejčastější metody patří pásové a řetězové pohony s proměnným průměrem, třecí kovové pohony a hydrodynamické jednotky. Tyto metody umožňují řízení točivého momentu a částečnou úsporu energie, přičemž jsou vhodné zejména pro aplikace s nižšími nároky na přesnost otáček.

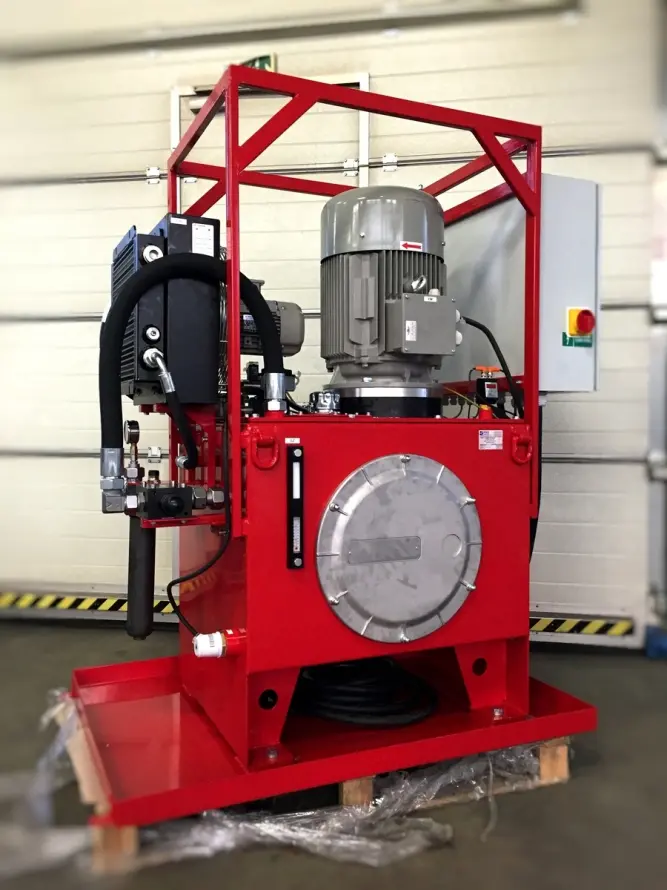

Hydrodynamické regulátory, například hydraulické jednotky s tzv. „měkkým startem“, se uplatňují především v těžkém průmyslu, například u dopravníků nebo důlních zařízení. Tyto systémy dokážou přenést vysoký točivý moment a zároveň tlumit nárazy, ale vyžadují značnou údržbu a mají větší rozměry.
Pásové a řetězové pohony umožňují plynulé nastavení otáček díky změně průměru řemenic nebo řetězových kol. Přestože jsou jednoduché a nákladově efektivní, přesnost regulace je omezená skluzem řemene a mechanickým opotřebením. Pravidelná údržba a kontrola napnutí jsou nezbytné pro udržení stabilních otáček.
Třecí kovové pohony nabízejí tichý chod a jednoduchou konstrukci, ale jejich hlavní nevýhodou je rychlejší opotřebení třecích ploch, což vede k postupnému snižování přesnosti regulace a nutnosti častější výměny komponent.
| Metoda | Výhody | Nevýhody | Vhodnost použití |
|---|---|---|---|
| Pásový/řetězový pohon | Nízké náklady, jednoduchost | Omezena přesnost, nutná údržba | Méně náročné aplikace |
| Třecí kovový pohon | Tichý chod, jednoduchá konstrukce | Vyšší opotřebení, nižší životnost | Aplikace s nižší frekvencí změn |
| Hydrodynamická jednotka | Vysoký točivý moment, tlumení nárazů | Velké rozměry, náročná údržba | Těžký průmysl, dopravníky |
Tip: Častou chybou je podcenění pravidelné kontroly opotřebení pásů a třecích ploch, což způsobuje nestabilitu otáček a ztrátu výkonu. Mechanické a hydrodynamické metody jsou vhodné pro stroje s nižšími nároky na přesnost a stabilitu otáček, ale nedoporučují se pro aplikace vyžadující přesné řízení bez výkonových ztrát.
Praktické příklady a zapojení regulátorů pro domácí a průmyslové použití
Pro regulaci otáček elektromotoru bez ztráty výkonu existují osvědčené metody s různými principy a zapojením. Níže představujeme praktické příklady využití triakových regulátorů, frekvenčních měničů a PWM regulátorů pro domácí i průmyslové aplikace.
Zapojení triakového regulátoru pro komutátorové motory
Triakový regulátor umožňuje řízení otáček komutátorových motorů do výkonu přibližně 400 W. Princip spočívá v úpravě napájecího napětí pomocí řízeného spínání triaku, čímž se mění efektivní hodnota napětí a tím i rychlost otáčení motoru. Toto jednoduché zapojení vyžaduje ochranné prvky proti přetížení a správné dimenzování výkonového triaku.
- vhodné pro mechanickou regulaci otáček s nižšími nároky na přesnost
- častá chyba: nesprávné zapojení filtru způsobuje rušení a nebezpečí přehřátí

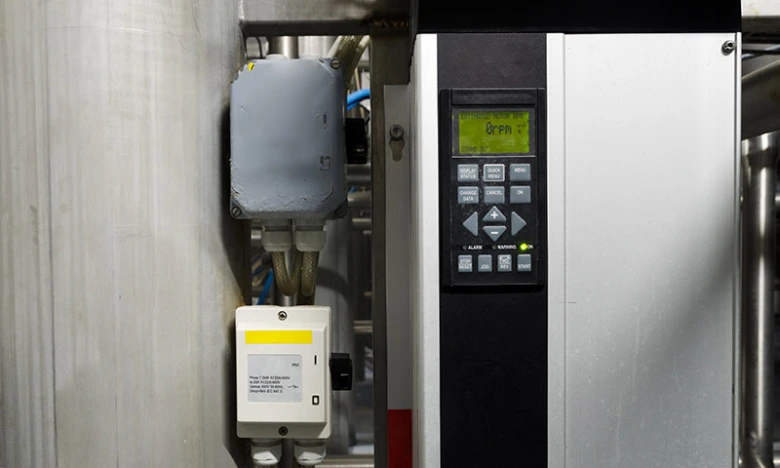

Použití frekvenčních měničů v průmyslu
Frekvenční měnič reguluje otáčky elektromotoru změnou napájecí frekvence, což umožňuje přesné řízení točivého momentu a významnou úsporu energie motoru až o 30 %. V průmyslových aplikacích se frekvenční měnič používá pro motory 230 V i vyšších napětí, kde je požadována efektivní a plynulá regulace.
- frekvenční měnič princip umožňuje zachování výkonu i při změně otáček
- průmyslová aplikace zvyšuje životnost motorů a snižuje provozní náklady
Základní nastavení PWM regulátoru pro domácí použití
PWM regulátor řídí otáčky elektromotorů pomocí pulzně šířkové modulace napětí, čímž minimalizuje ztráty výkonu. Pro správné nastavení je nutné zvolit optimální frekvenci pulzů a šířku impulzů podle typu motoru.
- doporučené nastavení zvyšuje účinnost a prodlužuje životnost motoru
- vhodné pro regulaci otáček jednofázového motoru bez ztráty výkonu
Tip: Při nastavování PWM regulátoru dbejte na správné chlazení výkonových součástek, aby nedocházelo k přehřívání a degradaci komponentů.
Minimalizace ztrát výkonu při regulaci otáček
Regulace otáček elektromotoru bez ztráty výkonu vyžaduje přesné řízení točivého momentu a napájecí frekvence, což zajišťují moderní PWM regulátory a frekvenční měniče. Frekvenční měniče pracují s přesností ±0,5 % a využívají pokročilé algoritmy, které optimalizují poměr napětí a frekvence podle aktuálního zatížení motoru. Tím dochází k minimalizaci ztrát výkonu, které mohou u indukčních motorů dosahovat skluzu 3-5 % při běžných provozních podmínkách. Elektronická regulace tak snižuje ztráty až o desítky procent oproti mechanickým metodám, které často generují zbytečné tepelné ztráty a opotřebení.
Na rozdíl od mechanické regulace otáček, která využívá pásové nebo řetězové převody s proměnlivým průměrem a způsobuje významné energetické ztráty, frekvenční měniče umožňují plynulé a přesné nastavení otáček bez snížení výkonu motoru. Elektronická regulace také přispívá ke snížení mechanického namáhání a hlučnosti, což je výhodné například u ventilátorů a čerpadel.
Jak se vyhnout ztrátám výkonu při regulaci otáček elektromotoru?
- Nastavte PWM regulátor s frekvencí spínání v rozmezí 8-16 kHz, aby se minimalizovalo harmonické zkreslení a přehřátí vinutí
- Používejte frekvenční měnič vybavený algoritmy pro kompenzaci skluzu a optimalizaci napětí vůči frekvenci podle zatížení
- Vyhněte se mechanickým regulacím otáček, které zvyšují tepelné ztráty a mechanické opotřebení převodových částí
- Pravidelně měřte provozní parametry motoru a regulátoru, včetně teploty vinutí a spotřeby energie, pro udržení vysoké účinnosti
Tip: Frekvenční měnič představuje nejefektivnější řešení regulace otáček jednofázových i třífázových motorů s úsporou energie až 30 % oproti motorům bez regulace, přičemž zachovává plný výkon a točivý moment.
Častá chyba: Použití PWM regulátorů s nevhodnou frekvencí spínání často vede k nadměrnému zahřívání motoru a zvýšeným harmonickým ztrátám, což snižuje životnost motoru i účinnost regulace.
Pro koho se to hodí vs pro koho ne: Elektronická regulace otáček pomocí frekvenčního měniče je ideální pro průmyslové aplikace vyžadující přesné řízení a úsporu energie. Naopak jednoduché triakové regulátory bez zpětné vazby jsou vhodné pouze pro nízkonákladové domácí nebo hobby aplikace s nižšími nároky na přesnost a účinnost.
Časté dotazy k regulaci otáček elektromotoru
Otázka: Jak regulovat otáčky elektromotoru bez ztráty výkonu?
Použijte frekvenční měnič, který mění frekvenci napájecího napětí a umožňuje přesné řízení otáček s úsporou energie až 30 % díky optimalizaci napětí a řízení točivého momentu.
Otázka: Jak funguje PWM regulátor otáček?
PWM regulátor mění šířku impulsů napájecího napětí, čímž snižuje ztráty a zachovává výkon motoru, ideální pro komutátorové a permanentně magnetické motory.
Otázka: Jaký je nejlepší regulátor otáček pro jednofázový motor?
Frekvenční měniče 230 V s přesností řízení ±0,5 % a možností nastavení parametrů podle typu motoru poskytují nejlepší výsledky.
Otázka: Jak nastavit PWM regulátor pro optimální výkon?
Nastavte frekvenci PWM v rozsahu 1-20 kHz a sledujte teplotu regulátoru během provozu, aby se minimalizovaly ztráty a zabránilo přehřátí.
Otázka: Jaké jsou hlavní typy regulace otáček elektromotoru?
Elektrické metody zahrnují frekvenční měniče a PWM regulátory, mechanická regulace otáček se provádí pásovými nebo řetězovými pohony.
Otázka: Jak minimalizovat ztráty výkonu při regulaci otáček?
Použijte pokročilé řídicí algoritmy ve frekvenčních měničích a správně nastavte PWM regulátor, čímž lze snížit ztráty i o desítky procent.
Otázka: Lze regulovat otáčky elektromotoru mechanicky?
Ano, ale mechanická regulace má větší ztráty a nižší přesnost než elektrické metody.
Otázka: Jaký je skluz indukčního motoru a jak ho kompenzovat?
Skluz je obvykle 3-5 % a frekvenční měniče jej kompenzují speciálními algoritmy pro stabilní otáčky.
Otázka: Jaké jsou výhody frekvenčních měničů v průmyslu?
Zajišťují přesnou regulaci otáček, úsporu energie až 30 %, snižují hlučnost a prodlužují životnost motorů.
Otázka: Jak se liší regulace otáček u motorů s permanentními magnety?
Vyžadují specifické PWM regulátory a algoritmy pro optimalizaci výkonu a minimalizaci ztrát.
Otázka: Co je triakový regulátor a kde se používá?
Jednoduchý regulátor vhodný pro malé komutátorové motory do 400 W, často používaný v domácích aplikacích.
Otázka: Jaký je rozdíl mezi PWM regulátorem a frekvenčním měničem?
PWM regulátor řídí šířku impulsů, zatímco frekvenční měnič mění frekvenci a napětí, což umožňuje efektivnější regulaci větších motorů.
Otázka: Jaký je princip fungování frekvenčního měniče při regulaci otáček elektromotoru?
Frekvenční měnič upravuje frekvenci napájecího napětí v rozsahu 0-50 Hz, přímo ovlivňuje otáčky a točivý moment motoru.
Otázka: Jaké jsou hlavní kroky při zapojení frekvenčního měniče pro jednofázový motor?
- Připojte vstupní napájení 230 V
- Zapojte výstup k motoru
- Nastavte parametry podle typu motoru a proveďte testování
Otázka: Jak minimalizovat elektromagnetické rušení při použití PWM regulátoru otáček?
Použijte stíněné kabely a LC filtry, které mohou snížit rušení až o 50 %, čímž se zlepší stabilita a bezpečnost provozu.
