Přehled nehořlavých kabelů pro elektroinstalaci v dřevěném domě

Při elektroinstalaci v dřevěném domě hraje volba nehořlavých kabelů klíčovou roli pro zajištění požární bezpečnosti. Kabely CYKY a další certifikované typy podle norem ČSN minimalizují riziko vzniku požáru a splňují přísné požadavky na hořlavost. Správné použití těchto kabelů je nezbytné pro bezpečný provoz elektroinstalace dřevostavby.

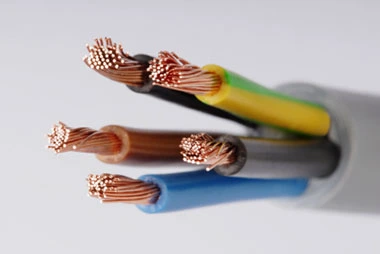

Hlavní typy nehořlavých kabelů pro elektroinstalaci v dřevěném domě

Pro bezpečnou elektroinstalaci dřevostavby je klíčové použít nehořlavé kabely splňující normy ČSN. Nejčastěji se osvědčily kabely CYKY, které jsou samozhášivé a díky PVC izolaci výrazně snižují riziko šíření požáru. Pro méně zatížené instalace lze použít kabel CYKYLo, avšak není vhodný pro přímý kontakt s dřevem kvůli nižší mechanické odolnosti izolace.

Dalším běžným typem je kabel NYM, který se používá v suchých a normálních podmínkách, ale jeho nehořlavost je nižší než u CYKY. Pro specifické aplikace, například v prostředí s vyšší vlhkostí nebo mechanickým namáháním, jsou vhodné gumové kabely CGSG, které nabízí větší pružnost a odolnost.

Pro zvýšenou požární odolnost elektroinstalace v dřevostavbě je pak doporučen kabel N2XH-J s certifikací BS 6387, který omezuje šíření plamene a zachovává funkčnost i při požáru.

• Kabel CYKY – samozhášivý, vhodný pro většinu instalací v dřevostavbě
• Kabel CYKYLo – méně vhodný pro přímý kontakt s dřevem, vhodný do lišt
• Kabel NYM – standardní kabel pro suché prostory s nižší nehořlavostí
• Gumový kabel CGSG – odolný a flexibilní, vhodný pro náročnější podmínky
• Kabel N2XH-J – zvýšená odolnost vůči šíření plamene, ideální pro kritické části elektroinstalace

Jaký kabel použít pro elektroinstalaci v dřevěném domě

Výběr kabelů závisí na konkrétním prostředí a požadavcích na bezpečnost elektroinstalace. Pro většinu elektroinstalací v dřevostavbě je optimální kabel CYKY pro jeho samozhášivé vlastnosti a shodu s normami ČSN elektroinstalace. Kabely s vyšší požární odolností, jako N2XH-J, jsou nezbytné tam, kde je vyžadována zvýšená bezpečnost. Naopak kabely CYKYLo byste měli instalovat pouze mimo přímý kontakt s dřevem, aby nedošlo k mechanickému poškození izolace.

Tip: Častou chybou při instalaci kabelů v dřevostavbě je použití nevhodných kabelů s nedostatečnou nehořlavostí, což může výrazně zvýšit riziko požáru a nesplnění bezpečnostních norem.

Normy a certifikace pro nehořlavé kabely v dřevostavbách

Normy ČSN pro elektroinstalaci a použití kabelů v dřevostavbách stanovují přesné požadavky na bezpečnost elektroinstalace, přičemž klíčovou roli hrají nehořlavé kabely. Vyhláška č. 268/2011 Sb. upravuje požadavky na požární bezpečnost staveb, což v případě dřevostaveb znamená použití kabelů s prokázanou odolností proti vznícení a šíření požáru. Mezi hlavní normy patří ČSN 33 2130, která definuje základní pravidla pro elektroinstalace, ČSN 33 2000-4-42 zaměřená na ochranu před požárem a ČSN 33 2312, která podrobně specifikuje požadavky na kabely včetně jejich instalace do hořlavých konstrukcí.

Testování kabelů probíhá podle britských norem BS 6387 a BS 8519, které simulují extrémní podmínky požáru, jako jsou vysoké teploty, tlakové rázy a chemické působení. Splnění těchto testů potvrzuje, že kabely CYKY nebo jiné nehořlavé kabely jsou vhodné pro bezpečnou instalaci v dřevěných konstrukcích.

Doporučené technické parametry kabelů pro běžné domácí okruhy

Při elektroinstalaci dřevostavby je klíčové zvolit správné nehořlavé kabely s dostatečným průřezem vodičů, který odpovídá plánovanému zatížení a odpovídá normám ČSN elektroinstalace. Kabely CYKY se osvědčují jako spolehlivá volba díky své mechanické odolnosti a požární bezpečnosti. Průřez vodiče přímo ovlivňuje maximální proudové zatížení a tím i bezpečnost elektroinstalace.

Pro osvětlení se doporučuje kabel CYKY 3×1,5 mm² s jištěním 10 A. Tento průřez zajišťuje bezpečný přenos proudu bez přehřívání vodičů. Zásuvkové okruhy vyžadují kabel CYKY 3×2,5 mm², který unese zatížení jištěné 16 A jističem. Pro elektrické sporáky a výkonnější spotřebiče jsou vhodné kabely CYKY 5×2,5 mm² nebo CYKY 5×4 mm² podle příkonu spotřebiče.

Typy kabelů pro elektroinstalaci v dřevěném domě

Správný výběr průřezu a typu kabelu je základem bezpečné elektroinstalace v dřevostavbě a minimalizuje riziko přehřívání a požáru. Instalace kabelů do dřeva vyžaduje přísné dodržování bezpečnostních norem a používání nehořlavých materiálů. Častou chybou je poddimenzování průřezu, což vede k nadměrnému zahřívání a riziku poruchy. Pro běžné domácí potřeby doporučuji kabely CYKY s odpovídajícím jištěním, které splňují normy ČSN a zajišťují bezpečnost elektroinstalace.

Správná instalace nehořlavých kabelů v dřevostavbě

Správná instalace nehořlavých kabelů v dřevostavbě je klíčová pro bezpečnost elektroinstalace. Kabely typu CYKY, které splňují normy ČSN elektroinstalace, je třeba ukládat tak, aby minimalizovaly riziko vzniku požáru. Nejčastěji se kabely vedou v lištách nebo chráničkách, které zajistí pevné a přehledné uložení. U dřevěného podkladu je nutné kabely oddělit vzduchovou mezerou nebo nehořlavou izolací, čímž se zabrání přenosu tepla a případnému vznícení dřeva.

Úsek kabelů do 3 metrů od rozvaděče by měl být veden v kovové trubce, která slouží jako další ochrana proti mechanickému poškození i požáru. Tento postup se osvědčuje zejména u elektroinstalací v dřevěných konstrukcích, kde je nutné důsledně dodržovat bezpečnostní opatření.

1. Výběr kabelů – zvolte nehořlavé kabely CYKY s odpovídajícím průřezem vodiče dle normy
2. Uložení kabelů – instalujte kabely do lišt nebo chrániček pro pevné vedení
3. Oddělení od dřeva – zajistěte vzduchovou mezeru nebo nehořlavou izolaci podél kabelů
4. Ochrana v blízkosti rozvaděče – vést kabely do 3 m v kovové trubce
5. Kontrola a revize – prověřte správnost instalace podle bezpečnostních norem elektroinstalace dřevostavby

Tip: Při instalaci nehořlavých kabelů po dřevěných trámech dbejte na to, aby kabely nebyly přitlačené přímo k dřevu, což může vést k přehřátí a požáru. Tento způsob vedení je vhodný pro všechny typy dřevostaveb, naopak v objektech s vyššími požadavky na odolnost proti požáru doporučuji zvážit další ochranné prvky.

Bezpečnostní prvky a běžné chyby při elektroinstalaci v dřevěném domě

Bezpečnost elektroinstalace v dřevostavbě vyžaduje přísné dodržování norem ČSN a použití vhodných ochranných prvků. Správná instalace kabelů CYKY, které patří mezi nehořlavé kabely, významně snižuje riziko požáru a zajišťuje bezpečný provoz.

Proudové chrániče a jističe

Proudový chránič RCD musí mít maximální vypínací proud 300 mA, přičemž v prostorách s vyšším požárním rizikem se doporučuje hodnota 30 mA. Jističe slouží k ochraně elektroinstalace před přetížením a zkraty, čímž zabraňují poškození kabelů a vzniku požáru.

Detektory obloukových poruch (AFDD)

Detektory obloukových poruch AFDD jsou doporučené zejména v ložnicích a u elektroinstalace vedené v hořlavých konstrukcích, kam dřevo patří. Tyto detektory včas detekují nebezpečné elektrické oblouky, které by mohly způsobit požár.

Nejčastější chyby při instalaci

Mezi běžné chyby patří volné vedení kabelů po trámech bez dostatečné mechanické ochrany a nedodržení vzduchové mezery mezi kabelem a dřevem. Takové chyby zvyšují riziko přehřátí a následného vznícení dřevěné konstrukce.

• Volné vedení kabelů bez ochrany je častá chyba při instalaci v dřevostavbě
• Nedostatečná vzduchová mezera omezuje odvod tepla a ohrožuje bezpečnost elektroinstalace
• Použití správných nehořlavých kabelů a dodržení norem ČSN elektroinstalace je klíčové pro bezpečnost domu

Tip: Pro elektroinstalaci v dřevěném domě volte kabely CYKY s certifikací nehořlavosti a instalujte je vždy s dostatečnou vzduchovou mezerou.

Teplotní a požární odolnost nehořlavých kabelů

Teplotní a požární odolnost nehořlavých kabelů představuje zásadní parametr pro bezpečnou elektroinstalaci v dřevostavbách. Správný výběr kabelů minimalizuje riziko šíření požáru a zajišťuje dlouhodobou spolehlivost elektrických rozvodů.

Teplotní odolnost kabelů CYKY a jejich samozhášivost

Kabely CYKY jsou nehořlavé a samozhášivé, což znamená, že po odstranění zdroje ohně samy přestanou hořet. Podle norem ČSN elektroinstalace tyto kabely dosahují požární odolnosti přes 180 minut při teplotách okolo 950 °C. Tento parametr chrání elektroinstalaci v dřevostavbách, kde jsou dřevěné konstrukce obzvlášť náchylné k požáru. Provozní doba odolnosti kabelu CYKY tak výrazně zvyšuje bezpečnost a umožňuje delší čas na evakuaci a zásah. V porovnání s běžnými kabely, které mohou hořet nebo se rychle poškodit, představují kabely CYKY nejlepší kabel pro elektroinstalaci v dřevěném domě.

Životnost nehořlavých kabelů v dřevostavbách

Nehořlavé kabely, zejména typu CYKY, mají životnost až 30 let za správných podmínek instalace a provozu. Dlouhodobá odolnost kabelu zajišťuje bezpečnost elektroinstalace dřevostavby bez potřeby častých oprav či výměn. K prodloužení životnosti přispívá správná instalace kabelů po dřevěných trámech s dostatečnou mechanickou ochranou a pravidelné revize elektroinstalace.

• kabely CYKY splňují normy ČSN elektroinstalace pro použití v dřevostavbách
• nehořlavost a samozhášivost snižují riziko vzniku požáru
• dlouhá životnost až 30 let podporuje ekonomickou efektivitu

_“Pro elektroinstalaci v dřevostavbách jsou kabely CYKY díky vysoké teplotní odolnosti a samozhášivosti zcela ideální volbou,“_ uvádí odborník na bezpečnost elektroinstalace.

Testování nehořlavých kabelů dle britských norem BS 6387 a BS 8519

Testování kabelů podle britských norem BS 6387 a BS 8519 je zásadní pro zajištění bezpečnosti elektroinstalace v dřevostavbách. Tyto normy stanovují přísné požadavky na odolnost kabelů vůči vysokým teplotám, mechanickému poškození a dlouhodobé expozici ohni.

Testy kabelů podle normy BS 6387

Norma BS 6387 zahrnuje testování kabelů při extrémních podmínkách, které simuluje požární situace v reálných stavbách. Testy zahrnují:

1. Expozici vysoké teplotě 950 °C po dobu 3 hodin – kabely musí zachovat elektrickou funkci během požáru
2. Mechanickou odolnost – kabely jsou vystaveny nárazům a tlaku během vysoké teploty
3. Dlouhodobou expozici ohni – ověřuje se schopnost kabelu odolávat plamenům bez rozšíření požáru

Tyto testy potvrzují, že kabely jsou nehořlavé a vhodné pro bezpečnou instalaci v dřevostavbách, kde je riziko požáru vyšší než u zděných konstrukcí.

Testy kabelů podle normy BS 8519

Norma BS 8519 se zaměřuje na kabely určené pro kritické elektrické obvody, které musí zůstat funkční i během požáru a dalších krizových situací. Testování zahrnuje:

1. Hodnocení požární odolnosti kabelů – zajišťuje, že instalace kabelů v dřevostavbě nepřeruší napájení důležitých zařízení
2. Posouzení spolehlivosti během krizových podmínek – kabely musí odolávat nejen vysokým teplotám, ale i vlhkosti a mechanickému namáhání

Použití kabelů splňujících normy BS 6387 a BS 8519 výrazně zvyšuje bezpečnost elektroinstalace dřevostavby a minimalizuje riziko požárního šíření i selhání elektrických obvodů.

Tip: Při instalaci kabelů CYKY v dřevostavbě je nutné respektovat normy ČSN elektroinstalace a volit kabely s certifikátem nehořlavosti, aby byla zachována maximální bezpečnost elektroinstalace.

Revize a údržba nehořlavých kabelů v dřevostavbách

Revize elektroinstalace v dřevostavbě musí zahrnovat detailní kontrolu stavu izolace kabelů typu CYKY a dalších samozhášivých vodičů, které splňují normy ČSN EN 60332-1-1 a ČSN EN 60332-1-2. Izolace nesmí vykazovat praskliny, oděrky ani jiné mechanické poškození, které by mohlo snížit její nehořlavé vlastnosti a zvýšit riziko zkratu. Pevné upevnění kabelů je nezbytné, aby se zabránilo jejich pohybu v konstrukci dřeva, který by mohl způsobit tření a následné poškození izolace.

Ochranné prvky, jako jsou průchodky, chrániče a kovové trubky, musí být neporušené a správně instalované, aby kabely neměly přímý kontakt s hořlavým materiálem. Úsek kabelu do 3 metrů od rozvaděče je povinné vést v kovové trubce podle ČSN 33 2000-4-42 ed. 2. Doporučená frekvence revizí je minimálně jednou za 5 let, nebo při každé změně elektroinstalace či podezření na závadu. Nedostatečná údržba vede často k přehřívání vodičů a zkratu, což je častá příčina požárů v dřevostavbách.

• Zkontrolujte izolaci kabelů na praskliny, oděrky a ztrátu pružnosti
• Ověřte pevné a správné upevnění kabelů, aby nedocházelo k pohybu či tření
• Prohlédněte ochranné prvky, zejména kovové trubky a průchodky, a opravte poškození
• Dodržujte normy ČSN 33 2130 ed. 4, ČSN 33 2000-4-42 ed. 2 a ČSN 73 0802 pro bezpečnou instalaci v dřevostavbách

Tip: Při revizi věnujte pozornost také správnému barevnému značení vodičů – fáze L1, L2, L3 jsou hnědé nebo černé, nulový vodič modrý a ochranný zelenožlutý. Nesprávné značení může komplikovat identifikaci a zvyšuje riziko chyb při opravách.

ČSN normy pro elektroinstalaci a použití kabelů v dřevostavbách

Normy ČSN detailně upravují požadavky na průřezy vodičů, jejich jištění a bezpečné uložení v hořlavých konstrukcích. ČSN 33 2130 ed. 4 stanovuje minimální průřezy a maximální proudové zatížení, například pro zásuvky se standardně používá CYKY 3×2,5 mm² s jištěním 16 A a dovoleným zatížením do 20 A. ČSN 33 2000-4-42 ed. 2 vyžaduje, aby kabely v dřevostavbách byly uloženy v lištách, chráničkách nebo kovových trubkách, které zabrání přímému kontaktu s dřevem a omezí riziko požáru.

Vyhláška č. 268/2011 Sb. a její příloha 2 klasifikují kabely podle požární odolnosti, přičemž kabely typu CYKY a N2XH-J splňují požadavky na nehořlavost a zpomalování šíření plamene. Testování podle britských norem BS 6387 zajišťuje, že kabely vydrží vysoké teploty přes 180 minut a mechanické zatížení, což je klíčové pro bezpečnost v dřevostavbách.

Odborná rada: Elektroinstalace v dřevostavbě vyžaduje plánování s ohledem na normy ČSN a pravidelné revize. Pro osoby bez elektrotechnické kvalifikace není instalace vhodná, protože nesprávné uložení kabelů a nedodržení bezpečnostních opatření může vést k požáru. Konzultace s autorizovaným elektrikářem je proto nezbytná.

Časté dotazy o nehořlavých kabelech pro dřevostavby

Otázka: Jaký kabel je nejvhodnější pro elektroinstalaci v dřevěném domě?

Nejčastěji se používají kabely CYKY s měděnými vodiči a PVC izolací, které jsou samozhášivé a splňují normy ČSN EN 60332-1-1 a ČSN EN 60332-1-2.

Otázka: Jaký průřez kabelu je vhodný pro 16A jistič?

Pro jistič 16 A se doporučuje kabel CYKY 3×2,5 mm², který má dovolené zatížení cca 20 A.

Otázka: Jaké normy musí splňovat nehořlavé kabely v dřevostavbách?

Kabely musí splňovat normy ČSN 33 2130, ČSN 33 2000-4-42, ČSN 33 2312 a vyhlášku č. 268/2011 Sb.

Otázka: Jaká je teplotní odolnost kabelů CYKY?

Kabely CYKY mají provozní dobu odolnosti při požáru přes 180 minut a životnost až 30 let.

Otázka: Jak správně instalovat kabely v dřevěném domě?

Kabely musí být uloženy v lištách nebo chráničkách, odděleny vzduchovou mezerou nebo nehořlavou podložkou a v úseku do 3 m od rozvaděče v kovové trubce.

Otázka: Co jsou proudové chrániče a jaká je jejich role?

Proudové chrániče RCD s vypínacím proudem max. 300 mA chrání před úrazem elektrickým proudem a požárem.

Otázka: Kdy je vhodné použít detektor obloukových poruch AFDD?

AFDD se doporučují zejména v ložnicích a v obvodech vedených v hořlavých konstrukcích pro prevenci požáru.

Otázka: Jaké jsou nejčastější chyby při instalaci kabelů v dřevostavbě?

Volné vedení kabelů po trámech a nedodržení vzduchové mezery zvyšují riziko požáru.

Otázka: Jak často je potřeba provádět revize elektroinstalace?

Revize by měly probíhat pravidelně, minimálně jednou za 5 let, včetně kontroly izolace a upevnění kabelů.

Otázka: Může se kabel CYKYLo instalovat přímo na dřevo?

Ne, kabel CYKYLo není vhodný pro přímý kontakt s dřevem kvůli tenčímu plášti a riziku poškození.

Otázka: Jaké jsou rozdíly mezi kabely CYKY a NYM?

Kabely CYKY splňují české normy a jsou samozhášivé, NYM mají podobnou konstrukci, ale splňují německé normy.

Otázka: Co znamená, že kabel je samozhášivý?

Samozhášivý kabel po odstranění zdroje plamene sám zhasíná a nešíří požár.

Otázka: Jaká je životnost nehořlavých kabelů?

Životnost kabelů jako CYKY je až 30 let při správné instalaci a provozu.

Otázka: Jaký je význam vzduchové mezery při instalaci kabelů?

Vzduchová mezera odděluje kabely od hořlavého materiálu a snižuje riziko přenosu tepla a požáru.

Otázka: Jaké jsou specifické požadavky na elektroinstalaci v dřevostavbách podle ČSN?

ČSN stanovují požadavky na průřezy vodičů, uložení vedení, použití nehořlavých materiálů a bezpečnostní opatření.

Otázka: Jaké jsou správné barvy vodičů L1, L2 a L3 v elektroinstalaci dřevěného domu?

Fáze L1, L2 a L3 mají standardně barvy hnědou, černou a šedou podle ČSN normy, což usnadňuje správné zapojení a revize.

Otázka: Jaký minimální průřez kabelu je doporučený pro zásuvkový okruh s jističem 16A v dřevostavbě?

Minimální průřez vodiče pro 16A jistič je 2,5 mm², což zajišťuje bezpečný provoz bez přehřívání kabelu.

Otázka: Jaký je doporučený způsob vedení kabelů po dřevěných trámech, aby se minimalizovalo riziko požáru?

Kabely by měly být vedeny v ochraných lištách nebo kanálech, minimálně 10 mm od povrchu dřeva, aby se zabránilo mechanickému poškození a snížilo riziko požáru.
