Role a správné označení nulového vodiče v elektroinstalacích

Nulový vodič je zásadní v elektroinstalaci, zajišťuje správný návrat elektrického proudu a tím i bezpečnost celého systému. Správné barevné značení vodičů, zejména modrá barva pro nulový vodič, je stanoveno českými normami a pomáhá předcházet nehodám při práci s elektrickými rozvody. Dodržování těchto pravidel je nezbytné pro bezpečnou a funkční instalaci.

Jaká je role nulového vodiče v elektrických instalacích?

Nulový vodič plní v elektrických instalacích zásadní úlohu návratu elektrického proudu zpět ke zdroji a zajišťuje bezpečný provoz celého elektrického obvodu. Správné zapojení nulového vodiče je nezbytné pro minimalizaci rizika úrazu elektrickým proudem a ochranu zařízení před poruchami.

Jaká je hlavní funkce nulového vodiče v elektrické instalaci?

Nulový vodič (označený modrou barvou dle ČSN EN 60445 a ČSN EN 60446) slouží k návratu elektrického proudu z odběrových míst zpět do zdroje, čímž uzavírá elektrický obvod. Tento vodič přenáší proud s nulovým potenciálem (0 V), což umožňuje stabilní chod spotřebičů. V jednofázových instalacích 230 V je nulový vodič nezbytný pro správnou funkci obvodu a bezpečnost provozu. Modrá izolace nulového vodiče je standardizována, aby se zabránilo záměně s fázovými vodiči, které mají barvy hnědou, černou nebo šedou (L1, L2, L3). Pro lepší orientaci a prevenci chyb se často používají kabelové štítky s trvanlivým označením.

Proč je nulový vodič důležitý pro bezpečnost elektrických zařízení?

Nulový vodič odvádí poruchové proudy do nulovacího bodu rozvodné sítě, čímž snižuje riziko úrazu elektrickým proudem a zabraňuje vzniku nebezpečného přepětí nebo zkratu. Nesprávné označení nebo zapojení nulového vodiče je častou chybou, která může vést k selhání ochranných prvků, například jističů nebo proudových chráničů, a tím zvýšit nebezpečí úrazu. Dodržování norem ČSN EN 60445 a ČSN 33 2130 a správné barevné značení vodičů výrazně zvyšují bezpečnost elektroinstalace a usnadňují revize i údržbu.

Kam vede nulový vodič v elektrické instalaci?

Nulový vodič vede elektrický proud zpět do zdroje, což je v praxi nulovací bod transformátoru rozvodné sítě, kde je spojen s ochranným vodičem (PE) a zemí. V domácích instalacích je tento spojovací bod klíčový pro bezpečnou funkci obvodu a ochranu před úrazem. Modrá barva izolace nulového vodiče umožňuje jeho snadnou identifikaci během instalace i servisních zásahů. V případě starších instalací (před rokem 2000) může být nulový vodič označen odlišně, proto je nutné vždy ověřit funkci měřením.

Tip: Častou chybou je zaměňování nulového vodiče s ochranným vodičem (žlutozelený PE), což může vést k nebezpečným situacím. Proto je nutné vždy dodržovat barevné normy a ověřit zapojení před uvedením do provozu.

Pro koho se nulový vodič hodí vs. pro koho NE: Správné zapojení nulového vodiče je nezbytné v klasických domácích i průmyslových instalacích s uzemněným systémem TN. Naopak v některých nových typech instalací IT nebo při použití chytrých vypínačů bez nulového vodiče (např. v instalacích bez přívodu N do vypínačů) nulový vodič nemusí být přítomen nebo využíván.

Jaké je barevné označení nulového vodiče a dalších vodičů?

V elektroinstalacích je správné barevné značení vodičů zásadní pro bezpečnost a bezchybnou identifikaci při montáži i údržbě. Nulový vodič se standardně označuje světle modrou barvou podle norem ČSN EN 60445 a ČSN EN 60446. Fázové vodiče mají tři základní barvy, které odpovídají jednotlivým fázím: hnědá pro L1, černá pro L2 a šedá pro L3. Ochranný vodič, který zajišťuje bezpečný odvod případného úrazu elektrickým proudem, je vždy označen žlutozelenou kombinací. Nesprávné barevné značení nulového vodiče může vést k záměně s fázovým vodičem, což představuje vážné riziko poranění i poškození zařízení.

Tip: Při instalaci elektroinstalace doporučuji používat kabelové štítky pro jasné označení vodičů, zejména v složitějších rozvodech. Dodržování norem elektroinstalace minimalizuje riziko chyb a zvyšuje ochranu před úrazem elektrickým proudem.

Jak správně označit nulový vodič (štítkování a normy)

Správné označení nulového vodiče je klíčové pro bezpečnou elektroinstalaci a usnadňuje identifikaci při údržbě i opravách. Používají se specifické materiály a normy, které zajistí dlouhodobou čitelnost a odolnost označení.

Materiály pro označení vodičů

K označení vodičů se využívají vinylové štítky s polyakrylátovým permanentním lepidlem. Tyto štítky mají tloušťku 0,1 mm a odolávají teplotám od -40 °C do +80 °C, což zajišťuje jejich životnost v rozmezí 3 až 7 let. Vinylové štítky splňují normu ČSN EN 13501-1 a mají minimální velikost 3,5 mm, aby byly dobře čitelné.

Techniky upevnění označení

Pro pevné a trvanlivé upevnění označení se používají vázací pásky a smršťovací bužírky. Smršťovací bužírky vyžadují nahřívání, které zajistí jejich pevné obepnutí vodiče a ochranu štítku proti poškození.

Normy pro označování vodičů

Normy ČSN EN 60445 a ČSN EN 60446 přesně stanovují pravidla pro barevné značení vodičů, včetně nulového vodiče modré barvy a fázových vodičů. Norma ČSN EN 13501-1 upravuje vlastnosti materiálů použitých pro kabelové štítky, aby byla zajištěna elektroinstalace bezpečnost a trvanlivost označení.

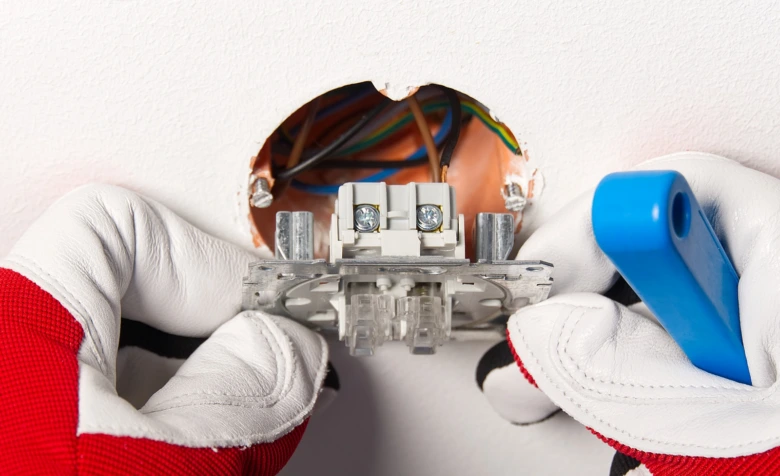

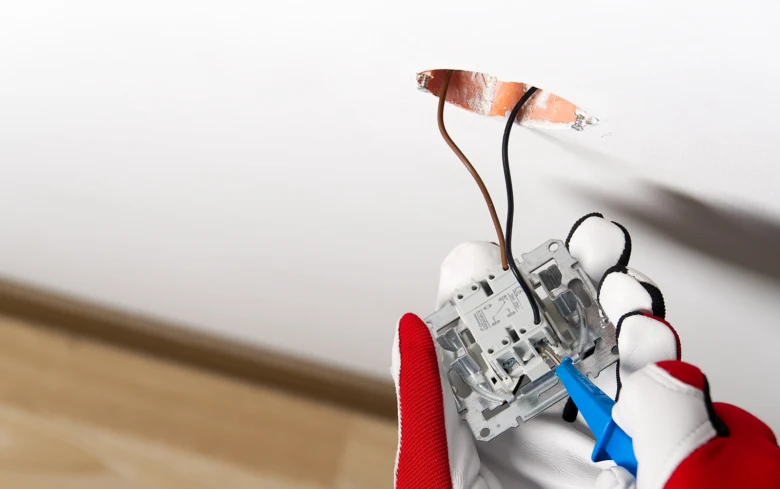

Jak probíhá instalace a bezpečnostní opatření při práci s nulovým vodičem?

Při instalaci nulového vodiče je nezbytné nejprve vypnout elektrický proud v příslušném okruhu, čímž se výrazně snižuje riziko úrazu elektrickým proudem. Použití izolačních rukavic s dielektrickou ochranou a nářadí určeného pro elektroinstalace je povinné, protože chrání před nečekaným kontaktem s vodiči pod napětím. Nulový vodič má vždy izolaci v barvě světle modré podle normy ČSN EN 60445, což umožňuje jeho jednoznačnou identifikaci a zabraňuje záměně s fázovými vodiči, které jsou označeny hnědou, černou nebo šedou barvou.

Před připojením nulového vodiče je nutné ověřit jeho funkci pomocí multimetru, který by měl ukázat nulové napětí (0 V) vůči zemi, zatímco fázový vodič vykazuje napětí přibližně 230 V. Kontrola kabelových štítků a správné označení vodičů s použitím samolepicích fólií odpovídajících normám ČSN EN 60445 a ČSN EN 60446 je nezbytná pro bezpečnou instalaci i budoucí údržbu. V praxi je třeba věnovat pozornost rozdílům mezi staršími instalacemi, kde nulový vodič často chyběl nebo nebyl barevně odlišen, a moderními instalacemi, kde je nulový vodič přiváděn i do vypínačových krabic podle normy ČSN 33 2130 platné od roku 2009.

Častá chyba: Nesprávné označení vodičů, zejména zaměňování nulového vodiče s fázovým nebo ochranným vodičem, může vést k nebezpečným situacím včetně elektrického zkratu nebo úrazu. Proto je nutné vždy ověřit barvu izolace a funkci vodiče měřením, nikoli se spoléhat pouze na vizuální kontrolu.

Pro koho se to hodí: Správné dodržení bezpečnostních opatření a normativního značení je klíčové pro elektrikáře a kutily, kteří instalují nebo upravují domácí i průmyslové elektroinstalace. Pro koho NE: Nedoporučuje se provádět zásahy do elektroinstalace bez odpovídající kvalifikace a vybavení, protože nesprávná manipulace může způsobit vážná bezpečnostní rizika.

Jak se vyvíjela přítomnost a značení nulového vodiče v elektroinstalacích?

Historie elektroinstalací ukazuje, že nulový vodič dlouho nebyl běžnou součástí vypínačových okruhů. Před rokem 1996 často chyběl ve vypínačových krabicích, což omezovalo možnosti bezpečné a funkční instalace. Norma ČSN 33 2130 od roku 2009 výslovně doporučuje přivádět nulový vodič do vypínačů, což zvyšuje bezpečnost a umožňuje použití moderních zařízení.

Barevné značení vodičů se také vyvíjelo. Staré elektroinstalace používaly nesystémové barvy, které často komplikovaly správnou identifikaci vodičů. Nové normy elektroinstalace stanovily modrou barvu jako standard pro nulový vodič, zatímco fázové vodiče L1, L2 a L3 mají přidělené specifické barvy (obvykle hnědou, černou a šedou). Použití kabelových štítků dále podporuje jasnou identifikaci a zvyšuje bezpečnost.

• Před 1996: nulový vodič ve vypínačích často chyběl
• Od 2009: norma ČSN 33 2130 doporučuje nulový vodič ve vypínačích
• Staré značení: nesystémové barvy bez jasných pravidel
• Nové značení: modrá barva pro nulový vodič, specifické barvy pro fáze L1, L2, L3
• Kabelové štítky zvyšují přehlednost a bezpečnost elektroinstalace

Jak se liší staré a nové barevné značení vodičů v elektrice

Nové barevné značení vodičů v elektroinstalaci přináší jasnou identifikaci nulového vodiče modrou barvou, což výrazně usnadňuje bezpečnou manipulaci s elektrickým proudem a dodržování platných norem elektroinstalace.

Jaký je rozdíl mezi nulovým vodičem a fázovým vodičem?

Rozdíl mezi nulovým a fázovým vodičem představuje základní znalost pro správnou a bezpečnou instalaci elektrických rozvodů. Oba vodiče mají odlišnou roli, napětí i barevné značení, které usnadňuje jejich identifikaci.

Nulový vodič rozdíl od fáze

Nulový vodič má potenciál blízký nule a slouží k návratu elektrického proudu zpět do zdroje. Naopak fázový vodič přivádí elektrický proud s napětím přibližně 230 V, což představuje aktivní část obvodu. Správné rozlišení nulového a fázového vodiče je klíčové pro elektroinstalace bezpečnost a prevenci úrazů elektrickým proudem.

Jaké je barevné značení fází L1, L2 a L3 v elektrickém rozvodu

Barevné označení vodičů podle norem elektroinstalace usnadňuje identifikaci a práci s elektrickými obvody. Fázové vodiče L1, L2 a L3 jsou označeny hnědou, černou a šedou barvou. Nulový vodič má standardně modrou barvu, což odpovídá normě ČSN EN 60445. Toto barevné značení zajišťuje přehlednost a bezpečnost při instalaci i údržbě.

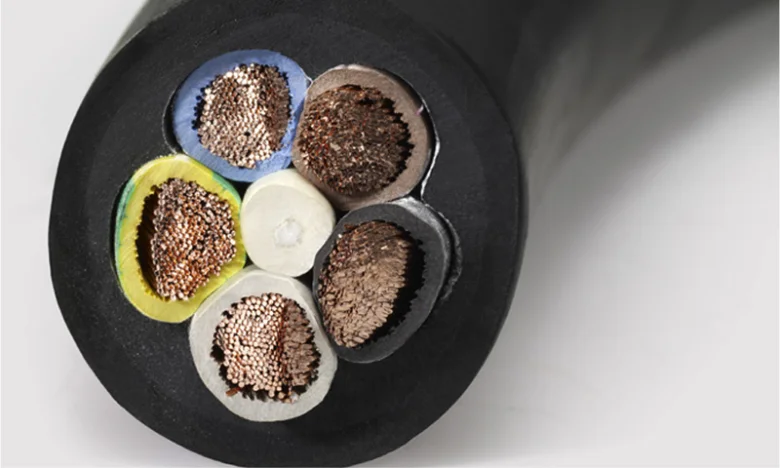

Materiály a průřez vodiče

Vodiče v elektroinstalacích jsou nejčastěji vyrobeny z mědi nebo hliníku. Měděné vodiče mají lepší vodivost a větší mechanickou pevnost, zatímco hliníkové jsou lehčí a levnější. Průřez vodiče ovlivňuje maximální proudovou zatížitelnost a bezpečnost instalace, přičemž běžné průřezy v domácnostech jsou mezi 1,5 mm² a 4 mm².

Tip: Při práci s elektroinstalací je nutné vždy správně identifikovat nulový vodič podle modré barvy a fázové vodiče podle jejich barev, aby se zabránilo nebezpečným záměnám. Nesprávné označení vodičů patří k častým chybám, které mohou vést k poruchám nebo úrazům.

Nulový vodič je nezbytný pro bezpečný návrat proudu a odlišení od fázových vodičů podle barevného značení je základní podmínkou pro dodržení norem elektroinstalace a zajištění bezpečnosti.

Časté dotazy

Jak se značí nulový vodič?

Nulový vodič je označen světle modrou barvou podle ČSN EN 60445 a ČSN EN 60446, která nesmí být používána pro jiné vodiče.

Jaká je funkce nulového vodiče?

Funkcí nulového vodiče je návrat elektrického proudu a zajištění bezpečnosti elektrických zařízení tím, že minimalizuje riziko úrazu.

Kam vede nulový vodič v domácí elektrice?

Nulový vodič vede zpět do rozvaděče a slouží k uzemnění a návratu proudu v elektrickém obvodu.

Jaké je barevné označení fází L1, L2 a L3?

Fázové vodiče jsou označeny hnědou (L1), černou (L2) a šedou (L3) barvou podle platných norem.

Jaké materiály se používají pro nulové vodiče?

Nulové vodiče jsou obvykle z mědi nebo hliníku, přičemž průřez vodiče ovlivňuje bezpečnost a proudovou kapacitu.

Jaké jsou rizika nesprávného označení nulového vodiče?

Nesprávné označení může vést k nebezpečným zkratům, nesprávnému zapojení a zvýšenému riziku úrazu elektrickým proudem.

Jaké normy upravují označování nulového vodiče?

Označování vodičů upravují normy ČSN EN 60445, ČSN EN 60446 a ČSN EN 13501-1, které stanovují barvy, materiály a trvanlivost označení.

Jak správně instalovat nulový vodič?

Při instalaci je nutné vypnout proud, používat izolační rukavice, ověřit vodiče multimetrem a dodržovat platné normy a bezpečnostní opatření.

Jak se vyvíjelo značení nulového vodiče v minulosti?

Před rokem 1996 nulový vodič ve vypínačích většinou chyběl, od roku 2009 norma doporučuje jeho přivádění do vypínačových krabic.

Jaké jsou techniky upevnění označení vodičů?

Používají se vázací pásky a smršťovací bužírky, které zajišťují pevné a trvanlivé držení štítků na vodičích.

Jaký je rozdíl mezi nulovým vodičem a ochranným vodičem?

Nulový vodič (N) slouží k vedení proudu zpět do zdroje, zatímco ochranný vodič (PE) slouží k ochraně před úrazem elektrickým proudem a je spojen s uzemněním.

Jaké jsou požadavky na průřez vodiče nulového vodiče v domácí elektroinstalaci?

Průřez nulového vodiče musí být minimálně stejný jako průřez fázového vodiče, často 2,5 mm² pro běžné zásuvkové okruhy.

Jak se označuje nulový vodič v třífázových rozvodech?

V třífázových rozvodech je nulový vodič označen písmenem ‚N‘ a má modrou izolaci podle ČSN normy.

Jaké jsou bezpečnostní zásady při práci s nulovým vodičem?

Před prací je nutné vypnout napájení a ověřit, že nulový vodič není pod napětím, protože může být nebezpečný při poruše.

Jak probíhá přechod ze starého barevného značení nulového vodiče na nové?

Starý nulový vodič měl šedou barvu, nově je modrý; při rekonstrukcích je doporučeno přebarvit nebo označit vodič modrou barvou pro jednotnost.
