Rozdíl mezi watty a voltampéry vysvětlení a příklady

Watty a voltampéry představují dva základní způsoby měření elektrického výkonu, které často vedou k nedorozuměním. Zatímco watty vyjadřují skutečný výkon spotřebiče, voltampéry ukazují hodnotu zdánlivého výkonu bez ohledu na účinnost. Porozumění rozdílu mezi nimi pomáhá lépe řídit spotřebu energie a optimalizovat elektrické zařízení.

Co jsou watty a voltampéry: základní definice a význam

Watty a voltampéry představují základní jednotky výkonu v elektrotechnice, přičemž watt (W) měří skutečný elektrický výkon, tedy množství energie přeměněné na užitečnou práci za jednu sekundu (1 W = 1 J/s). Tento výkon zahrnuje například výrobu tepla, světla nebo mechanického pohybu. Voltampér (VA) vyjadřuje zdánlivý výkon jako součin elektrického napětí (V) a proudu (A) bez započtení účiníku (PF), tedy bez ohledu na to, kolik energie se skutečně využije.

Watt jako jednotka skutečného výkonu ukazuje, kolik elektrické energie zařízení spotřebuje efektivně, zatímco voltampér zahrnuje i jalový výkon (VAR), který je spojen s magnetickými poli v motorech, transformátorech a dalších indukčních zařízeních. Tento jalový výkon neprovádí užitečnou práci, ale je nezbytný pro správný provoz zařízení. Rozdíl mezi watty a voltampéry proto zásadně ovlivňuje dimenzování elektrických rozvodů a zařízení.

Co znamenají watty a voltampéry a jak se mezi nimi přepočítává

Skutečný výkon ve wattech se vypočítá vzorcem P = V × I × PF, kde PF (účiník) je bezrozměrné číslo mezi 0 a 1, vyjadřující poměr skutečného výkonu k zdánlivému. Zdánlivý výkon ve voltampérech je VA = V × I, tedy součin napětí a proudu bez započtení účiníku. Účiník určuje, jak efektivně se elektrická energie přeměňuje na užitečnou práci – například u odporových zátěží (žárovky, ohřívače) je PF přibližně 1, takže W ≈ VA. U indukčních zařízení, jako jsou elektromotory, je PF nižší (např. 0,7-0,9), což znamená, že VA > W kvůli jalovému výkonu.

Poměr mezi watty a voltampéry lze vyjádřit rovnicí W = VA × PF. To znamená, že pokud znáte zdánlivý výkon a účiník, můžete určit skutečný výkon. Například zařízení s napětím 230 V, proudem 2 A a účiníkem 0,8 má zdánlivý výkon 460 VA, ale skutečný výkon pouze 368 W. Ve stejnosměrných obvodech je účiník vždy 1, takže watty a voltampéry jsou shodné.

Tip: Častou chybou je zaměňování VA za W při dimenzování zařízení, což může vést k přetížení a přehřátí vodičů. Proto je nutné vždy zohlednit účiník a používat správnou jednotku podle typu zátěže.

Ve třífázových systémech se zdánlivý výkon vypočítá jako VA = 1,732 × V × I, což umožňuje přesné dimenzování zařízení a ochranných prvků.

Watty slouží především k výpočtu skutečné spotřeby elektrické energie a nákladů (kWh), zatímco voltampéry jsou klíčové pro návrh a provoz zařízení jako jsou transformátory, generátory, jističe a UPS. UPS například bývají hodnoceny ve VA, protože musí zvládnout celkový zdánlivý výkon včetně jalové složky. Doporučuje se provozovat UPS na 70-80 % jejich jmenovité kapacity VA, aby se zabránilo přehřátí a zkrácení životnosti.

Rozlišení mezi watty a voltampéry je nezbytné pro správnou instalaci a bezpečný provoz elektrických systémů. Pro zařízení s vysokým účiníkem (PF blízko 1) je možné používat watty a voltampéry téměř zaměnitelně, zatímco u indukčních a kapacitních zátěží je nutné vždy počítat s rozdílem a účiníkem. Bez tohoto rozlišení hrozí nesprávné dimenzování, které může způsobit poruchy nebo zvýšené náklady na provoz.

Jak se počítají watty a voltampéry: vzorce a vztahy

Výkon v elektrických obvodech se měří dvěma základními způsoby – jako skutečný výkon ve wattech a jako zdánlivý výkon ve voltampérech. Pro správné vyhodnocení elektrické energie je nutné znát vzorce pro jejich výpočet a pochopit roli účiníku, který propojuje tyto dvě veličiny.

Vzorec pro výpočet skutečného výkonu ve wattech

Skutečný výkon (P) ve wattech vyjadřuje množství elektrické energie přeměněné na užitečnou práci za jednotku času. Vypočítá se podle vzorce P = V × I × PF, kde V je elektrické napětí ve voltech, I elektrický proud v ampérech a PF představuje účiník. Účiník (power factor) je bezrozměrné číslo v rozmezí od 0 do 1, které zohledňuje fázový posun mezi napětím a proudem, tedy skutečnou efektivitu využití elektrické energie. Tento vzorec umožňuje určit výkon, který zařízení skutečně spotřebuje a přeměňuje na teplo, světlo nebo mechanickou práci (zdroj: https://cs.wikipedia.org/wiki/Watt).

Výpočet zdánlivého výkonu ve voltampérech

Zdánlivý výkon (S) ve voltampérech se počítá jako součin napětí a proudu bez započtení účiníku podle vzorce VA = V × I. Tato veličina vyjadřuje celkovou elektrickou energii proudící v obvodu, která zahrnuje jak skutečný výkon, tak i energii, která se v obvodu „točí“ bez konverze na užitečnou práci. Voltampér je tedy jednotka zdánlivého výkonu, která pomáhá technikům odhadnout zatížení elektrických sítí. Rozdíl mezi watty a voltampéry ukazuje, jak efektivně se elektrický výkon využívá.

Účiník a jeho role ve vztahu mezi watty a voltampéry

Účiník (PF) vyjadřuje poměr skutečného výkonu (W) k zdánlivému výkonu (VA). Hodnota účiníku blízká jedné signalizuje, že většina elektrické energie se mění na užitečnou práci, což je typické například pro odporové zátěže, jako jsou žárovky či topení. Naopak nízký účiník znamená, že část energie je zbytečně „zavěšena“ v magnetických nebo kapacitních prvcích, což vyžaduje korekci například kondenzátory. Účiník výrazně ovlivňuje účinnost elektrického výkonu a tím i náklady na spotřebovanou energii.

1. Určete napětí (V) a proud (I) – změřte nebo zjistěte hodnoty v daném obvodu.
2. Vypočítejte zdánlivý výkon (VA) – vynásobte napětí proudem (VA = V × I).
3. Zjistěte účiník (PF) – obvykle jej dodává výrobce zařízení nebo měřicí přístroj.
4. Spočítejte skutečný výkon (W) – použijte vzorec P = V × I × PF.

Tip: Častá chyba je zaměňování voltampérů a wattů jako by šlo o stejnou veličinu. To vede k nesprávnému odhadu spotřeby a zatížení zařízení. Pro přesné plánování elektrických instalací je proto nutné rozlišovat mezi skutečným a zdánlivým výkonem.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Účiník (PF) a jeho vliv na rozdíl mezi W a VA

Účiník (PF) představuje poměr mezi skutečným výkonem vyjádřeným ve wattech (W) a zdánlivým výkonem měřeným ve voltampérech (VA). Hodnota účiníku se pohybuje od 0 do 1 a udává, jak efektivně se elektrická energie přeměňuje na užitečný výkon. Pokud je PF rovno 1, znamená to, že aktivní výkon (W) je roven zdánlivému výkonu (VA), což je typické pro odporové zátěže, například elektrické topení.

Naopak u zařízení s indukční nebo kapacitní zátěží, jako jsou elektromotory nebo zářivky, je účiník menší než 1. V takovém případě část elektrické energie tvoří jalový výkon, který nevyužívá zařízení přímo k práci, ale ovlivňuje velikost zdánlivého výkonu.

Co je rozdíl mezi watty a voltampery v elektřině?

Účiník ovlivňuje rozdíl mezi watty a voltampéry takto:

• Watt (W) označuje skutečný (aktivní) elektrický výkon přeměněný na užitečnou práci.
• Voltampér (VA) představuje celkový zdánlivý výkon, který kombinuje aktivní a jalový výkon.
• Nižší účiník znamená větší rozdíl mezi W a VA a nižší účinnost přeměny elektrické energie.
• U zařízení s vysokým PF je elektrický výkon využit efektivně, což snižuje ztráty v rozvodu.

Tip: Častou chybou je zaměňování W a VA u zařízení s nízkým účiníkem, což může vést k nesprávnému dimenzování elektrických jističů nebo transformátorů. Pro koho se to hodí: pro návrh a provoz elektrických zařízení s různými typy zátěží. Pro koho NE: pro jednoduchá odporová zařízení, kde je PF téměř 1 a rozdíl zanedbatelný.

Praktické příklady výpočtu výkonu ve wattech a voltampérech

Pro pochopení rozdílu mezi watty a voltampéry je nezbytné umět vypočítat skutečný a zdánlivý výkon v různých typech elektrických obvodů. Níže uvedené příklady ukazují praktické použití těchto jednotek výkonu v elektrotechnice a objasňují, kdy a jak se používají.

Příklad výpočtu výkonu pro jednofázové zařízení

Jednofázové zařízení s elektrickým napětím 230 V a proudem 2 A má zdánlivý výkon vypočítaný jako součin napětí a proudu: 230 V × 2 A = 460 VA (voltampérů). To je jednotka, která vyjadřuje celkový elektrický výkon vstupující do zařízení bez ohledu na jeho účinnost. Skutečný výkon, tedy výkon, který se skutečně spotřebuje a přemění v užitečnou elektrickou energii, závisí na účiníku (PF). Při účiníku 0,8 je skutečný výkon 460 VA × 0,8 = 368 W (wattů). Tento rozdíl odráží ztráty v zařízení a neúčinné využití elektrické energie.

Výpočet výkonu ve třífázových obvodech

Ve třífázových obvodech se zdánlivý výkon počítá podle vzorce S = 1,732 × V × I, kde 1,732 představuje odmocninu ze 3, což je koeficient zohledňující tři samostatné fáze s napětím a proudem. Například třífázové zařízení s napětím 400 V a proudem 5 A má zdánlivý výkon: 1,732 × 400 V × 5 A = 3464 VA. Skutečný výkon se opět získá vynásobením zdánlivého výkonu účiníkem. Tento způsob výpočtu je klíčový pro správné dimenzování elektrických rozvodů a posouzení efektivity zařízení v průmyslových aplikacích.

Tip: Častou chybou je zaměňování wattů a voltampérů, což vede k nesprávnému vyhodnocení elektrického výkonu a může způsobit přetížení obvodů nebo nevhodné dimenzování zařízení. Rozdíl mezi výkonem ve wattech a ve voltampérech je zásadní zejména při posuzování účinnosti a skutečné spotřeby elektrické energie.

Jaký je význam rozdílu mezi W a VA v praxi

Pro správné dimenzování elektrických zařízení je nezbytné přesně rozlišovat mezi watty a voltampéry. Tento rozdíl zásadně ovlivňuje volbu jističů, zdrojů a bezpečnost provozu zařízení jako jsou motory, transformátory nebo UPS.

Význam voltampérů pro dimenzování jističů a zdrojů

Voltampér (VA) označuje zdánlivý výkon, který zahrnuje součet skutečného výkonu (W) a jalového výkonu (VAR) v elektrickém obvodu. Při dimenzování jističů a zdrojů energie, například UPS, je klíčové uvažovat hodnotu ve voltampérech, protože tato hodnota odpovídá maximální proudové a napěťové zátěži zařízení. Použití pouze wattů (skutečného výkonu) by mohlo vést k poddimenzování ochranných prvků a následnému přetížení nebo vypnutí jističe. Přetížení způsobí zvýšené tepelné zatížení vodičů a může zkrátit životnost zařízení nebo způsobit jeho poškození.

• Voltampéry zahrnují skutečný i jalový výkon, což ovlivňuje celkovou zátěž obvodu
• Dimenzování jističů a zdrojů musí vycházet z hodnoty VA, nikoli pouze W
• UPS by měla být provozována na 70-80 % své maximální VA kapacity, aby se zabránilo přehřátí a zajišťovala rezervu výkonu

Rozdíl mezi skutečnou spotřebou energie a zdánlivým výkonem

Watty (W) představují skutečný aktivní výkon, tedy množství elektrické energie přeměněné na užitečnou práci, jako je teplo, světlo nebo mechanický pohyb. Voltampéry (VA) vyjadřují celkový zdánlivý výkon, který zahrnuje i jalový výkon, jenž nevykonává užitečnou práci, ale vytváří magnetická a elektrická pole v zařízeních jako jsou elektromotory a transformátory. Jalový výkon zvyšuje proud v obvodu bez odpovídajícího zvýšení skutečné spotřeby energie, což snižuje účinnost a zvyšuje zatížení elektrické sítě. Proto je nutné znát účiník (PF), který udává poměr mezi W a VA a pohybuje se od 0 do 1. Například zařízení s PF 0,8 znamená, že skutečný výkon je 80 % ze zdánlivého výkonu.

• Watty měří skutečnou spotřebu elektrické energie přeměněné na práci
• Voltampéry zahrnují i jalový výkon, který zatěžuje elektrický obvod bez užitečné práce
• Nesprávné zaměňování W a VA může vést k nižší účinnosti, přetížení a poruchám zařízení

Tip: Častou chybou je zaměňování wattů a voltampérů při výběru jističů, což může způsobit jejich předčasné vypnutí nebo poškození zařízení. Pro domácí spotřebiče s účiníkem blízkým 1 postačí sledovat watty, ale u průmyslových motorů, transformátorů a UPS je nutné uvažovat hodnoty ve voltampérech.

Jalový výkon a jeho role v elektrických obvodech

Jalový výkon představuje část elektrického výkonu, která neprovádí užitečnou práci, ale je nezbytná pro udržení magnetických polí v indukčních zátěžích, jako jsou elektromotory nebo transformátory. Tento výkon se měří v jednotkách voltampérů jalových (VAR) a liší se od skutečného výkonu, který se udává ve wattech (W). Jalový výkon nevyužívá elektrickou energii k přeměně na mechanickou práci nebo teplo, ale vytváří magnetická pole nezbytná pro správný provoz zařízení.

V elektrických obvodech tvoří jalový výkon spolu se skutečným výkonem (W) zdánlivý výkon (VA), který představuje celkovou zatěžovací kapacitu obvodu. Účiník (PF), definovaný jako poměr skutečného výkonu k zdánlivému výkonu, udává efektivitu přeměny elektrické energie na užitečnou práci. Například při účiníku 0,8 je skutečný výkon pouze 80 % ze zdánlivého výkonu, což znamená, že 20 % výkonu tvoří jalový výkon. Vyšší jalový výkon snižuje účinnost a zvyšuje ztráty v elektrických vedeních, což může vést k přetížení a přehřívání vodičů.

Jak se počítají watty a voltampery v elektrických obvodech

• Skutečný výkon (W) se vypočítá podle vzorce P = V × I × PF, kde V je napětí ve voltech, I proud v ampérech a PF účiník (power factor).
• Jalový výkon (VAR) vzniká při fázovém posunu mezi proudem a napětím a udržuje magnetická pole v indukčních zařízeních.
• Zdánlivý výkon (VA) je součinem napětí a proudu bez zohlednění účiníku, tedy VA = V × I, a představuje celkovou elektrickou zátěž obvodu.

Tip: Častou chybou je zaměňování wattů a voltampérů jako stejné jednotky, což vede k nesprávnému posouzení spotřeby a dimenzování zařízení. Jalový výkon je zásadní pro správný návrh elektrických rozvodů, zejména u indukčních zátěží, kde účiník bývá nižší než 1.

Rozlišení mezi watty a voltampéry je klíčové zejména při dimenzování jističů, transformátorů a záložních zdrojů (UPS), protože ty musí zvládnout celkový zdánlivý výkon (VA), nikoli jen skutečný výkon (W). Například UPS s výkonem 1000 VA zvládne přibližně 800 W při účiníku 0,8. Provozování zařízení na 70-80 % jmenovité kapacity VA zabraňuje přehřívání a prodlužuje životnost zařízení.

Pro koho se to hodí: Tento přístup je nezbytný pro provozovatele průmyslových a komerčních elektrických systémů s indukčními motory či transformátory. Pro domácí spotřebiče s čistě odporovou zátěží, jako jsou žárovky nebo topné tělesa, je rozdíl mezi W a VA minimální, protože účiník je téměř 1.

Na co si dát pozor: Nesprávné zaměnění wattů a voltampérů vede často k poddimenzování jističů a kabelů, což způsobuje jejich přehřívání a riziko výpadků nebo poškození zařízení. Proto je nutné vždy znát účiník a počítat s jalovým výkonem při návrhu elektrických instalací.

Měření a význam účiníku v praxi

Účiník představuje poměr skutečného elektrického výkonu (ve wattech) k celkovému zdánlivému výkonu (ve voltampérech) v elektrickém obvodu. Jeho měření pomáhá nejen zlepšit energetickou efektivitu, ale i optimalizovat spotřebu elektrické energie a předejít přetížení zařízení. Účiník se určuje pomocí multimetrů s funkcí měření PF nebo klešťových ampérmetrů vybavených touto možností.

Praktické použití watů a voltampérů v elektrotechnice

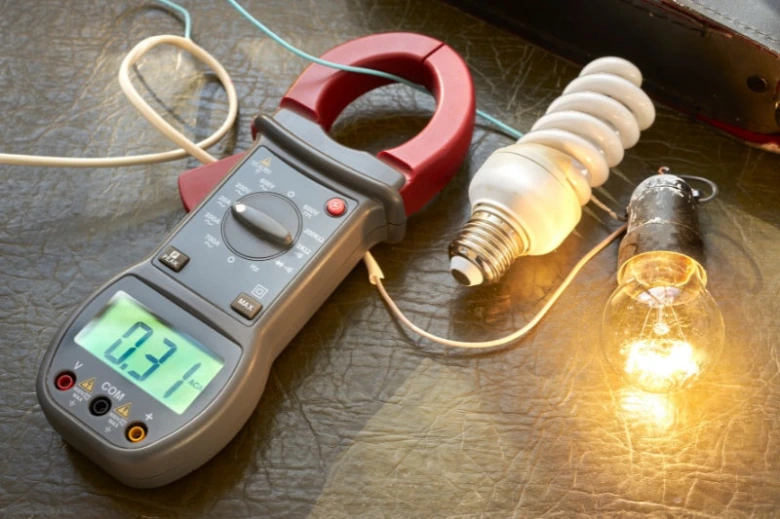

Pro domácí měření účiníku se často používá multimetr s funkcí měření výkonu a PF. Ten přímo zobrazí hodnotu účiníku, která by měla být ideálně co nejblíže 1. V průmyslových podmínkách se využívají klešťové ampérmetry, které lze připojit na vodiče bez nutnosti rozpojování obvodu, což umožňuje rychlé a bezpečné měření.

1. Připojení zařízení – zapněte multimetr nebo klešťový ampérmetr a nastavte měření účiníku (PF)
2. Měření napětí – připojte přístroj k napájecím svorkám nebo obvodu, kde chcete účiník zjistit
3. Měření proudu – u klešťového ampérmetru přiložte kleště kolem vodiče s proudem
4. Odečtení výsledku – počkejte na stabilizaci hodnoty a zaznamenejte měřený účiník
5. Vyhodnocení výsledku – účiník pod 0,9 může znamenat neefektivní spotřebu a zvýšenou ztrátu elektrické energie

Tip: Častá chyba je zaměňování skutečného výkonu (W) a zdánlivého výkonu (VA). Pro správné vyhodnocení účinnosti vždy kontrolujte oba parametry. Měření účiníku se hodí zejména tam, kde provozujete zařízení s induktivními zátěžemi, jako jsou motory nebo transformátory, zatímco v jednoduchých domácích obvodech bez těchto prvků není tak kritické.

Časté dotazy k rozdílu mezi watty a voltampéry

Otázka: Jaký je rozdíl mezi watty a voltampéry?

Watt (W) měří skutečný výkon spotřebovaný za sekundu, zatímco voltampér (VA) je součin elektrického napětí a proudu bez započtení účiníku a představuje zdánlivý výkon.

Otázka: Kolik je 1 watt?

1 watt je výkon odpovídající přenosu nebo spotřebě 1 joulu elektrické energie za 1 sekundu.

Otázka: Jak se vypočítá výkon ve wattech?

Skutečný výkon se počítá podle vzorce P = V × I × PF, kde V je napětí ve voltech, I proud v ampérech a PF (účinnost) účiník mezi 0 a 1.

Otázka: Kolik je 1 kW na watty?

1 kilowatt (kW) odpovídá 1 000 wattům (W).

Otázka: Co znamená účiník (PF)?

Účiník je poměr skutečného výkonu k zdánlivému výkonu, hodnoty se pohybují od 0 do 1, a určuje efektivitu přeměny elektrické energie na užitečnou práci.

Otázka: Proč mají motory vyšší VA než watty?

Motory mají jalový výkon (měřený v VAR), který zvyšuje hodnotu VA nad hodnotu W kvůli indukčním vlastnostem a magnetickým polím.

Otázka: Jaký je vztah mezi W, VA a PF?

Platí vztahy: W = VA × PF, VA = W / PF a PF = W / VA, kde PF je účiník.

Otázka: Jak se liší watty a voltampéry ve stejnosměrném obvodu?

Ve stejnosměrném obvodu je účiník roven 1, takže watty a voltampéry se rovnají.

Otázka: Jak se počítá zdánlivý výkon ve třífázovém obvodu?

Zdánlivý výkon VA se počítá jako VA = 1,732 × V × I, kde V je fázové napětí a I proud.

Otázka: Jaký je význam voltampérů při dimenzování jističů?

VA zahrnuje i jalový výkon, proto pomáhá správně dimenzovat jističe a předcházet přetížení elektrického obvodu.

Otázka: Co je jalový výkon (VAR)?

Jalový výkon je výkon, který nevykonává užitečnou práci, ale udržuje magnetická pole v indukčních zařízeních, měří se v jednotkách VAR.

Otázka: Jak měřit účiník v domácích podmínkách?

Účiník lze měřit speciálními multimetry s funkcí PF nebo klešťovými ampérmetry připojenými k elektrickému zařízení.

Otázka: Proč je důležité měřit účiník?

Měření účiníku pomáhá optimalizovat spotřebu elektrické energie a předcházet neefektivnímu zatížení sítě.

Otázka: Jak ovlivňuje nízký účiník účty za elektřinu?

Nízký účiník zvyšuje zdánlivý výkon, což může vést k vyšším poplatkům a snížené účinnosti využití elektrické energie.

Otázka: Jaký je rozdíl mezi napětím (V) a výkonem (W)?

Napětí je elektrický potenciál, který žene proud, zatímco výkon udává množství elektrické energie přenesené za jednotku času.

Otázka: Jak se přepočítávají kilowatty na watty?

Kilowatty se přepočítávají na watty vynásobením číslem 1 000, tedy 1 kW = 1 000 W.

Otázka: Co znamená, že PF = 1?

Účiník PF roven 1 znamená, že celý zdánlivý výkon se přeměňuje na skutečný výkon, typické pro čistě odporové zátěže.

Otázka: Jak se liší výpočet W a VA v jednofázových a třífázových obvodech?

V jednofázových obvodech se VA počítá jako V × I, zatímco ve třífázových se VA rovná 1,732 × V × I.
