Jak správně připojit ampermetr do DC obvodu a přes proudový

Správné zapojení ampérmetru do stejnosměrného obvodu vyžaduje přesné dodržení schématu zapojení, aby byla měření bezpečná a spolehlivá. Při použití proudového transformátoru platí specifická pravidla, která zajistí přesné snímání proudu i v náročnějších podmínkách. Zvláštní pozornost je třeba věnovat volbě vhodného typu ampérmetru, například klasického nebo klešťového.

Jak správně zapojit ampérmetr do stejnosměrného obvodu

Pro správné měření proudu ve stejnosměrném obvodu je třeba ampérmetr vždy zapojit sériově, protože měří proud, který prochází danou částí obvodu. Díky velmi nízkému vnitřnímu odporu ampérmetru musí být do obvodu zařazen omezující prvek, například žárovka, která pomáhá regulovat proud podle Ohmova zákona a chrání tak přístroj před poškozením.

Jak se zapojuje ampérmetr do stejnosměrného obvodu?

Ampérmetr se do stejnosměrného obvodu připojuje sériově, což znamená, že jej zařadíte přímo do větve, jejíž proud chcete změřit. Toto sériové zapojení zajistí, že celý proud prochází ampérmetrem. Ampérmetr má velmi nízký odpor, obvykle v řádu jednotek miliohmů, aby co nejméně ovlivnil měřený obvod. Proto je nutné do obvodu zařadit omezující prvek, například žárovku nebo rezistor, který pomocí Ohmova zákona (I = U / R) snižuje proud na bezpečnou úroveň. Bez tohoto prvku by mohlo dojít k příliš vysokému proudu, který by ampérmetr poškodil.

Častou chybou je připojení ampérmetru paralelně, což vede k jeho rychlému poškození. Pro správné zapojení se držte schématu zapojení ampérmetru do obvodu, kde je jasně vidět nutnost sériového zapojení. Pokud chcete současně měřit napětí, zapojte voltmetr paralelně ke spotřebiči, zatímco ampérmetr zůstává sériově v proudu.

Jak správně připojit ampérmetr přes proudový transformátor?

Proudový transformátor slouží k měření větších proudů, které by přímé zapojení ampérmetru mohlo poškodit. Má převodní poměr například 1000:5 A, což znamená, že sekundární vinutí transformátoru snímá proud v menším a bezpečnějším rozsahu. Sekundární vinutí musí být vždy zatíženo odporem, například ampérmetrem nebo zátěžovým rezistorem, aby nedošlo k otevřenému obvodu. Otevřené sekundární vinutí způsobí vznik vysokého nebezpečného přepětí, které může poškodit měřicí přístroj i obsluhu.

Při zapojení ampérmetru přes proudový transformátor je tedy klíčové:

• Zajistit správný převodní poměr podle měřeného proudu
• Nikdy nenechávat sekundární vinutí otevřené
• Použít kalibrovaný ampérmetr vhodný pro sekundární proud transformátoru
• Dbát na bezpečnostní opatření měření proudu, například izolaci a správné uzemnění

Toto zapojení umožňuje přesné a bezpečné měření vysokých proudů v DC obvodech, kde by přímé zapojení ampérmetru bylo nevhodné nebo rizikové.

Princip a bezpečnost při zapojení ampérmetru sériově v obvodu

Správné zapojení ampérmetru do stejnosměrného elektrického obvodu vyžaduje sériové připojení, které zajišťuje, že měřený proud je totožný s proudem v celém obvodu podle Kirchhoffova zákona proudu. Ampérmetr musí mít velmi nízký vnitřní odpor, obvykle v řádu miliohmů, aby neovlivňoval velikost proudu. Přímé zapojení ampérmetru bez dalšího omezujícího prvku může způsobit průchod nadměrného proudu, což vede k poškození přístroje i riziku zkratu.

Při výběru ampérmetru je nutné zvolit přístroj s proudovým rozsahem odpovídajícím maximálnímu očekávanému proudu v obvodu, například 10 A, 20 A nebo více. Omezující prvek, jako je pojistka nebo odporová zátěž (například žárovka s definovaným odporem), musí být vždy součástí obvodu, aby zabránil proudovým špičkám. Umístění těchto prvků před nebo za ampérmetr nemá vliv na měřenou hodnotu, protože proud je v sérii konstantní.

Při měření vysokých proudů se používá proudový transformátor (PT), který převádí primární proud na nižší sekundární proud v poměru například 1000:5 A. Sekundární vinutí PT musí být vždy zatíženo odporem, nikdy nesmí být otevřené, protože otevřený sekundární obvod může způsobit nebezpečné přepětí a zničit měřicí přístroj. Maximální proud sekundárního vinutí bývá standardně 5 A, a jeho překročení vede k poškození ampérmetru.

Proudové transformátory jsou určeny pro střídavý proud, proto pro stejnosměrné obvody se používají speciální snímače, například Hallovy senzory. Použití běžného PT v DC obvodu bez speciální úpravy vede k nepřesnostem nebo poškození zařízení. Pro správné měření v DC obvodech je tedy nutné použít vhodný typ transformátoru nebo alternativní metodu.

Bezpečnostní opatření vyžadují dodržování norem ČSN EN 61010, které stanovují maximální dovolené napětí a proudy pro měřicí přístroje. Pro DC obvody do 600 V doporučuji používat přístroje s minimálním krytím IP54 a odpovídající izolací. Proudový transformátor musí být správně uzemněn a sekundární obvod vždy zatížen odporem, aby se zabránilo vzniku nebezpečného napětí. Kalibrace ampérmetru a PT by měla probíhat minimálně jednou ročně podle platných norem a interních předpisů.

Návod na připojení ampérmetru v DC obvodu

• Zvolte ampérmetr s proudovým rozsahem odpovídajícím maximálnímu proudu v obvodu (např. 10 A, 20 A).
• Připojte ampérmetr sériově do obvodu, aby jím protékal celý měřený proud.
• Zařaďte omezující prvek, například pojistku nebo odporovou zátěž, pro ochranu přístroje před proudovými špičkami.
• Při měření vysokých proudů použijte proudový transformátor s vhodným převodním poměrem (např. 1000:5 A) a vždy zatěžte sekundární vinutí odporem.
• Pro měření stejnosměrného proudu použijte speciální snímače (např. Hallovy senzory), pokud není PT určen pro DC.

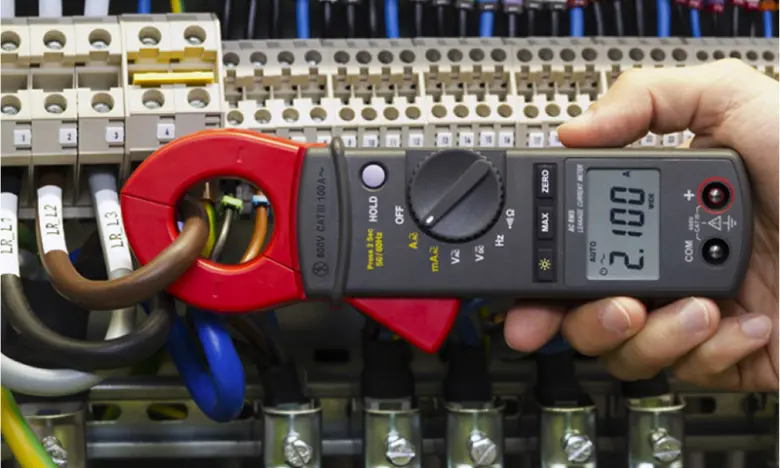

Tip: Pro bezpečné a přesné měření v obvodech s vysokým proudem doporučuji použít klešťový ampérmetr nebo zapojení ampérmetru přes proudový transformátor s kalibrovaným převodním poměrem. Tím se minimalizuje riziko přetížení a zvyšuje bezpečnost obsluhy.

Na co si dát pozor: Častou chybou je zapojení ampérmetru paralelně k obvodu, což způsobí zkrat a může vést k vážnému poškození přístroje i elektrické instalace. Vždy ověřte správné sériové zapojení podle schématu a dodržujte bezpečnostní normy.

Použití a zapojení proudového transformátoru v DC obvodu

Proudový transformátor slouží k bezpečnému měření vysokých proudů v elektrických obvodech tím, že převádí primární proud na nižší, snadno měřitelnou hodnotu v sekundárním vinutí. Typický převodní poměr je 1000:5 A, což znamená, že na sekundární straně protéká proud 5 A při primárním proudu 1000 A. Tento převodní poměr umožňuje připojení standardního ampérmetru bez přetížení přístroje.

Při zapojení ampérmetru přes proudový transformátor je klíčové, aby sekundární vinutí nikdy nebylo otevřené za provozu. Otevřené sekundární vinutí způsobuje vznik nebezpečného přepětí, které může poškodit měřicí přístroj i samotný transformátor. Proto je nezbytné sekundární obvod vždy zatížit měřicím přístrojem nebo odporem, který zajistí plynulý tok proudu.

Jak funguje zapojení ampérmetru pomocí proudového transformátoru

Připojení ampermetru přes proudový transformátor vyžaduje správné schéma zapojení ampérmetru do obvodu, které minimalizuje vliv vnitřního odporu voltmetru a zajišťuje přesná měření. Klešťový ampérmetr je v tomto případě vhodnou variantou, protože nevyžaduje přímé zapojení do obvodu a eliminuje riziko otevřeného sekundárního vinutí.

Následující tabulka shrnuje základní parametry proudového transformátoru a bezpečnostní doporučení:

Tip: Při návodu na připojení ampérmetru v DC obvodu je nezbytné sledovat, zda je sekundární vinutí správně zatíženo, aby se zabránilo přepětí a následnému poškození. Pro přesné měření proudu bez rizika doporučuji používat proudové transformátory s certifikovanou kalibrací a pravidelnou kontrolou.

Alternativy k proudovým transformátorům pro měření stejnosměrného proudu

Proudové transformátory se standardně používají k měření střídavých proudů díky schopnosti detekovat změny magnetického pole. U stejnosměrného proudu však magnetické pole zůstává konstantní, proto běžné proudové transformátory nejsou schopné správně měřit DC proud. Použití klasického proudového transformátoru v DC obvodu vede k výrazným chybám měření nebo úplné neschopnosti měřit proud.

Hallův senzor jako vhodná alternativa

Pro přesné měření stejnosměrného proudu se proto využívají Hallovy senzory. Tyto senzory pracují na principu detekce magnetického pole vyvolaného průtokem proudu v měřeném vodiči a převádějí ho na úměrné elektrické napětí. Díky galvanickému oddělení umožňují měření bez přímého zapojení do obvodu a minimalizují tak vliv na měřený proud.

Výhody Hallových senzorů oproti proudovým transformátorům:

• Měří stejnosměrný i střídavý proud s přesností odpovídající rozsahu senzoru
• Galvanické oddělení zabraňuje ovlivnění měřeného obvodu a zvyšuje bezpečnost
• Umožňují snadné zapojení i v komplexních elektrických schématech, například v průmyslových aplikacích
• Nízký vnitřní odpor senzoru minimalizuje dopad na celkový odpor obvodu

Návod na zapojení ampérmetru přes proudový transformátor platí pouze pro střídavé proudy. Pro měření stejnosměrného proudu je nezbytné použít Hallův senzor nebo klešťový ampérmetr s integrovaným Hallovým prvkem.

Tip: Při výběru měřícího přístroje pro DC proud vždy zkontrolujte, zda je vybaven Hallovým senzorem. Použití běžného proudového transformátoru bez této technologie vede k nepřesným výsledkům a může poškodit přístroj.

Odborná rada: Pro měření stejnosměrného proudu nad 10 A se často doporučují klešťové ampérmetry s Hallovým senzorem, které umožňují bezpečné a rychlé měření bez nutnosti přerušení obvodu. Pro nižší proudy je možné použít i integrované Hallovy senzory s analogovým výstupem.

Na co si dát pozor: běžné proudové transformátory nejsou izolované pro DC měření a jejich sekundární vinutí nesmí být nikdy otevřené za provozu, jinak hrozí nebezpečné přepětí. U Hallových senzorů je nutné dbát na správné umístění vodiče v měřicím prostoru a pravidelnou kalibraci pro zachování přesnosti.

Pro koho se Hallovy senzory hodí: ideální jsou pro měření stejnosměrných proudů v bateriových systémech, fotovoltaických instalacích a elektrických vozidlech. Naopak nejsou vhodné pro velmi nízké proudy pod 100 mA, kde může být přesnost omezená.

Praktický postup měření proudu ampérmetrem krok za krokem

Pro správné měření proudu v stejnosměrném obvodu je nutné postupovat přesně a bezpečně. Následující návod popisuje, jak připojit ampérmetr přímo do obvodu i přes proudový transformátor s odporem zatížení.

Příprava měření

Nejprve zkontrolujte rozsah ampérmetru, aby odpovídal očekávané velikosti proudu. Připravte bezpečné pracovní prostředí bez přítomnosti vlhkosti nebo kovových předmětů, které by mohly způsobit zkrat. Ověřte, že měřicí přístroj je správně kalibrován a vnitřní odpor voltmetru nepřekročí doporučené hodnoty, pokud měříte zároveň napětí.

Zapojení ampérmetru a proudového transformátoru

Ampérmetr se v DC obvodu zapojuje vždy sériově, což znamená přerušení vodiče, do kterého měřený proud prochází. Při použití proudového transformátoru je zásadní připojit na sekundární vinutí odporník, který slouží jako zátěž a zabraňuje nebezpečnému přepětí. Převodní poměr proudového transformátoru ovlivňuje výslednou hodnotu měření, proto je nutné jej zohlednit při výpočtu skutečného proudu.

1. Přerušit obvod na vhodném místě pro zapojení ampérmetru.
2. Zapojit ampérmetr sériově tak, aby proud procházel měřicím přístrojem.
3. Připojit proudový transformátor s odporem zatížení na sekundární straně.
4. Zkontrolovat správnost schématu zapojení ampérmetru i proudového transformátoru.

Bezpečnostní opatření při měření

Před zahájením měření zkontrolujte, zda přístroj není přetížen a zda jsou všechny spojení pevná. Nepřekračujte maximální rozsah ampérmetru, aby nedošlo k jeho poškození. Vždy používejte vhodné ochranné pomůcky a dbejte na to, aby měřicí kabely nebyly poškozené. Na co si dát pozor: neodpojujte proudový transformátor za chodu, protože to může způsobit vysoké napětí a ohrozit bezpečnost měření.

Dopady nesprávného zapojení sekundárního vinutí proudového transformátoru

Při měření proudu pomocí proudového transformátoru je nezbytné správné zapojení sekundárního vinutí. Nesprávné zapojení může způsobit vznik vysokého indukovaného napětí, které ohrožuje integritu ampérmetru i bezpečnost obsluhy. Níže jsou uvedeny klíčové aspekty správného zapojení a důsledky zanedbání zatížení sekundárního vinutí.

Co se stane při otevřeném sekundárním vinutí proudového transformátoru?

Otevřené sekundární vinutí proudového transformátoru indukuje přepětí, které může dosahovat hodnot v řádu stovek až tisíců voltů. Tento jev vzniká, protože transformátor se snaží udržet magnetický tok v jádru, a při absenci zátěže na sekundární straně se indukuje vysoké napětí. Takové přepětí může poškodit ampérmetr, způsobit průraz izolace vinutí nebo vyvolat elektrický výboj, což představuje riziko úrazu elektrickým proudem. Proto je povinností vždy zajistit, aby sekundární vinutí bylo zatíženo odporem odpovídajícím parametrům uvedeným v technických listech proudového transformátoru.

Jak správně zatížit sekundární vinutí proudového transformátoru?

Sekundární vinutí proudového transformátoru musí být zatíženo zatěžovacím odporem, jehož hodnotu stanovují technické listy výrobce. Tento odpor musí být připojen nepřetržitě během měření i v době, kdy ampérmetr není aktivně používán. Hodnota zatěžovacího odporu je volena tak, aby sekundární proud nepřekročil maximální jmenovitý proud, obvykle 5 A, a aby se zabránilo vzniku nebezpečného přepětí. Použití originálního nebo certifikovaného zatěžovacího odporu podle schématu zapojení ampérmetru je nezbytné pro zachování přesnosti měření a bezpečnosti provozu. Nesprávné nebo chybějící zatížení sekundárního vinutí vede k vysokým indukovaným napětím, která mohou poškodit měřicí přístroj a ohrozit bezpečnost.

Tip: Nikdy nenechávejte sekundární vinutí proudového transformátoru otevřené, ani pokud měření není právě prováděno. Trvalé připojení správně dimenzovaného zatěžovacího odporu podle technických listů transformátoru zabraňuje vzniku nebezpečných přepětí a zajišťuje bezpečný a spolehlivý provoz měřicího systému.

Kalibrace ampérmetru a proudového transformátoru

Kalibrace ampérmetru a proudového transformátoru je klíčová pro udržení přesnosti měření stejnosměrného proudu. Doporučený interval kalibrace je 12 měsíců dle platných norem a interních předpisů, což zajistí spolehlivost výsledků a minimalizuje chyby způsobené změnami v charakteristikách přístrojů.

Při kalibraci se ověřuje správnost měření podle referenčních standardů, přičemž schéma zapojení ampérmetru a proudového transformátoru musí odpovídat technickým požadavkům výrobce. Přesné zapojení ampérmetru do obvodu, případně současné zapojení ampérmetru a voltmetru, závisí na správném nastavení vnitřního odporu voltmetru a převodního poměru proudového transformátoru.

Návod na připojení ampérmetru v DC obvodu

Pro správné měření proudu v DC obvodu ampérmetrem je nutné přístroj zapojit sériově do obvodu, dbát na bezpečnostní opatření a respektovat parametry měřeného proudu. Klešťový ampérmetr lze použít jako alternativu, zejména u vyšších proudů, bez nutnosti přerušení obvodu.

Příklady a schémata zapojení ampérmetru v různých obvodech

Pro správné zapojení ampérmetru do stejnosměrného elektrického obvodu se využívají dvě základní metody – přímé zapojení v sérii s měřeným prvkem a zapojení přes proudový transformátor u vyšších proudů. Ampérmetr musí mít co nejnižší vnitřní odpor, aby nezpůsobil výrazný pokles napětí v obvodu.

Návod na připojení ampérmetru v DC obvodu

Při přímém zapojení ampérmetru do obvodu do 20 A a napětí do 600 V DC je ampérmetr zapojen sériově s měřeným spotřebičem, například žárovkou. Pro vyšší proudy se používá proudový transformátor, který převádí měřený proud na nižší hodnotu vhodnou pro ampérmetr. Převodní poměr proudového transformátoru musí odpovídat maximálnímu proudu obvodu.

Tip: Při použití proudového transformátoru dbejte na správnou kalibraci ampérmetru podle převodního poměru, aby měření bylo přesné.

Pro nejpřesnější výsledky volte ampérmetry s nízkým vnitřním odporem a používejte klešťové ampérmetry pro bezkontaktní měření, zejména v obvodech, kde není možné přerušit vodič.

Časté dotazy k připojení ampérmetru a proudovému transformátoru

Jak se správně zapojuje ampérmetr do stejnosměrného obvodu?

Ampérmetr se zapojuje vždy sériově do obvodu, aby jím procházel celý měřený proud. Má velmi nízký odpor, který minimalizuje vliv na proud v obvodu.

Proč nesmí být sekundární vinutí proudového transformátoru otevřené?

Otevřené sekundární vinutí způsobuje nebezpečné přepětí, které může poškodit ampérmetr nebo jiné přístroje v obvodu.

Jaký je typický převodní poměr proudového transformátoru?

Obvyklý převodní poměr je 1000:5 A, což znamená, že při primárním proudu 1000 A teče sekundárním vinutím proud 5 A.

Jak často je potřeba kalibrovat ampérmetr a proudový transformátor?

Kalibrace by měla být prováděna jednou za 12 měsíců podle platných norem a interních předpisů.

Jaký proud měří klešťový ampérmetr?

Klešťový ampérmetr měří proud bez nutnosti přerušení obvodu, typicky od jednotek mA až po stovky ampérů, záleží na modelu.

Jak zapojit ampérmetr a voltmetr do stejného obvodu?

Ampérmetr se zapojuje sériově pro měření proudu, zatímco voltmetr paralelně k danému prvku kvůli měření napětí s minimálním ovlivněním obvodu.

Co je nutné před měřením proudu ampérmetrem udělat?

Před zapojením ampérmetru vypněte napájení obvodu a ověřte, že ampérmetr má vhodný proudový rozsah pro dané měření.

Jakým způsobem proudová žárovka ovlivňuje měření proudu?

Žárovka omezuje proud svým odporem podle Ohmova zákona, čímž chrání ampérmetr před přetížením a zajišťuje stabilní měření.

Jak postupovat při zapojení ampérmetru přes proudový transformátor?

Ampérmetr se připojí k sekundárnímu vinutí proudového transformátoru, které musí být zatíženo odporem a nikdy nesmí být otevřené během provozu.

Je možné měřit stejnosměrný proud běžným proudovým transformátorem?

Běžné proudové transformátory nejsou vhodné pro stejnosměrný proud; pro DC se používají Hallovy senzory nebo speciální měřicí přístroje.

Jaké bezpečnostní normy platí pro měření proudu ampérmetrem?

Platí norma ČSN EN 61010, která stanovuje limity napětí, proudů a požadavky na izolaci a krytí přístrojů.

Jaké jsou rizika nesprávného zapojení ampérmetru?

Nesprávné zapojení může způsobit přetížení, poškození ampérmetru nebo nebezpečný zkrat v obvodu.

Co dělat po dokončení měření ampérmetrem?

Po měření vypněte obvod a odpojte ampérmetr, aby se zabránilo nechtěným zkratům a poškození přístroje.

Jaký je vliv teploty na přesnost měření ampérmetrem?

Teplota ovlivňuje přesnost měření; proto je vhodné měřit při běžných provozních teplotách a pravidelně kalibrovat přístroj.

Jak se kalibruje ampérmetr a proudový transformátor?

Kalibrace probíhá s použitím referenčních zdrojů a měřicích standardů, obvykle každých 12 měsíců pro zachování přesnosti.

Tipy pro správné připojení ampérmetru do DC obvodu zahrnují vždy vypnout napájení před zapojením, používat správný proudový rozsah a nikdy nezapojovat ampérmetr paralelně, což může způsobit zkrat.

Pro koho se zapojení ampérmetru přes proudový transformátor hodí? Pro měření velkých proudů v průmyslových instalacích. Pro domácí DC obvody se spíše doporučuje klešťový ampérmetr nebo přímé zapojení s ohledem na bezpečnost.
