Jak správně zkontrolovat izolaci vinutí elektromotoru krok
Správná kontrola izolace vinutí elektromotoru výrazně prodlužuje jeho životnost a předchází poruchám způsobeným zkraty či průrazy. Měření izolačního odporu pomocí megohmmetru a vyhodnocení polarizačního indexu motoru patří k základním postupům při testu izolace motoru. Dodržení přesných metod a bezpečnostních pravidel zajistí spolehlivé výsledky a ochrání motor před poškozením.
Stručně a jasně
- Izolační odpor se měří pomocí megohmmetru aplikací stejnosměrného napětí po dobu 60 sekund dle normy VDE.
- Doporučené testovací napětí se řídí jmenovitým napětím motoru, např. 500 V DC pro motory do 1000 V AC.
- Minimální izolační odpor je cca 1000 Ω na každý volt napětí při 25 °C, což znamená např. 0,4 MΩ pro motor 400 V.
- Polarizační index (PI) vyšší než 2 značí dobrou izolaci, hodnoty blízké 1 indikují zvlhnutí vinutí.
- Po měření je nutné vinutí vždy vybít vybíjecím rezistorem, aby se zabránilo mechanickému namáhání a poškození izolace.
Jak připravit elektromotor a připojit měřicí přístroje před kontrolou izolace
Bezpečnostní opatření při přípravě měření
Před započetím měření izolačního odporu vinutí elektromotoru je nezbytné motor kompletně odpojit od všech zdrojů napájení, včetně pomocných obvodů a řídicích systémů, aby se eliminovalo riziko úrazu elektrickým proudem. Doporučuje se používat izolační rukavice s minimálním izolačním odporem 1000 V a ochranné brýle dle normy EN 166. Před připojením měřicích kabelů je nutné z vinutí vypustit zbytkové napětí, například připojením vybíjecího rezistoru s odporem minimálně 1000 Ω/V testovacího napětí po dobu alespoň 60 sekund, čímž se zabrání nečekaným výbojům a poškození přístrojů i vinutí.
Správné zapojení měřicích kabelů

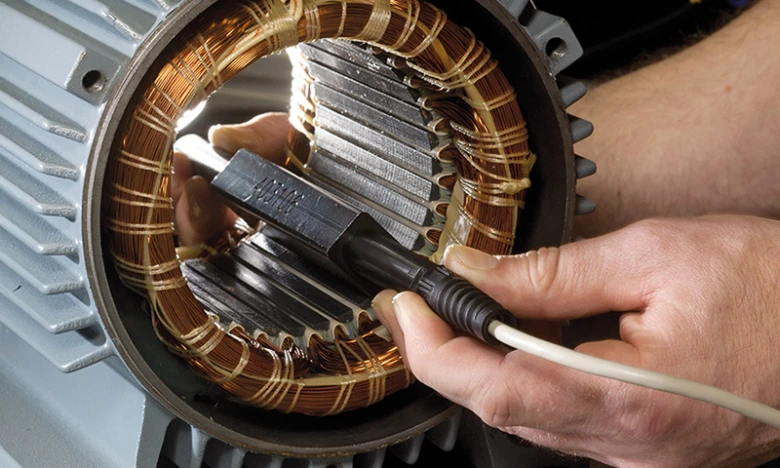

Měřicí kabely megohmmetru připojte pevně ke svorkám vinutí podle schématu zapojení konkrétního typu elektromotoru, například U1, V1, W1 u třífázových motorů. Kontakty musí být očištěné od prachu, oleje a oxidů, aby se zajistil nízký přechodový odpor a přesné měření izolačního odporu. Jeden z měřicích vodičů je třeba uzemnit na kovovou část motoru nebo na zemnící svorku, čímž se minimalizuje elektromagnetické rušení a zvyšuje bezpečnost měření. Kabely by měly být vyrobeny z mědi s kvalitní izolací pro testovací napětí minimálně 1000 V DC a pevně upevněné, aby nedošlo k jejich uvolnění nebo přerušení během 60 sekund trvajícího testu.
- Odpojte elektromotor od všech zdrojů napájení včetně řídicích obvodů
- Použijte izolační rukavice s minimálním izolačním odporem 1000 V a ochranné brýle dle EN 166
- Vypusťte zbytkové napětí z vinutí připojením vybíjecího rezistoru ≥ 1000 Ω/V testovacího napětí po dobu minimálně 60 sekund
- Připojte měřicí kabely megohmmetru pevně ke svorkám vinutí podle schématu zapojení motoru
- Zajistěte čisté, suché a bezoxidové kontakty pro přesné měření
- Uzemněte jeden měřicí vodič na kovovou část motoru nebo zemnící svorku
- Použijte kabely s izolací pro napětí minimálně 1000 V DC a pevně je upevněte, aby nedošlo k přerušení kontaktu během testu
Postup měření izolačního odporu vinutí elektromotoru krok za krokem
Postup měření izolačního odporu vinutí elektromotoru krok za krokem je zásadní pro správnou diagnostiku stavu izolace. Následující návod popisuje standardní postup s využitím megohmmetru a aplikací testovacího napětí přesně podle platných norem.
Volba správného testovacího napětí
Pro měření izolačního odporu je třeba zvolit testovací napětí odpovídající jmenovitému střídavému napětí motoru. Podle normy IEEE 43 se doporučuje použití DC napětí v těchto hodnotách: pro motory do 500 V se používá 500 V, pro motory s napětím do 1000 V se volí 1000 V a pro vyšší napětí se zvýší i testovací napětí proporcionálně. Správný výběr testovacího napětí zajistí přesné a bezpečné měření izolačního odporu.
Doba a podmínky měření
Měření izolačního odporu se provádí pomocí megohmmetru, který aplikuje zvolené testovací napětí na vinutí motoru. Standardní doba měření je 60 sekund v souladu s normou VDE, což umožňuje odeznění absorpčních proudů a stabilizaci hodnoty odporu. Výsledný izolační odpor závisí také na teplotě vinutí – při vyšší teplotě je odpor nižší, proto je nutné výsledky měření vždy zaznamenat spolu s teplotou, aby bylo možné správně vyhodnotit stav izolace.
Vypuštění napětí po měření
Po ukončení test izolace motoru je nezbytné vypustit z vinutí zbytkové napětí. To se provádí připojením vybíjecího rezistoru, který bezpečně vybije uloženou elektrickou energii. Tento krok je klíčový pro zajištění bezpečnosti a prevenci možného poškození izolace i obsluhy během další manipulace.
- Připravte megohmmetr a nastavte testovací napětí podle jmenovitého napětí motoru.
- Odpojte motor od napájení a zkontrolujte, že je vinutí bez napětí.
- Připojte měřicí kabely megohmmetru na vinutí motoru.
- Spusťte měření a držte testovací napětí po dobu 60 sekund.
- Zaznamenejte hodnotu izolačního odporu a teplotu vinutí.
- Po ukončení měření připojte vybíjecí rezistor k vinutí pro bezpečné vypuštění napětí.
Tipy pro měření izolačního odporu vinutí elektromotoru zahrnují důkladnou kontrolu připojení měřicích kabelů a nikdy neprovádět měření na motoru pod napětím. Na co si dát pozor: častou chybou je nedostatečné vypuštění napětí po měření, což může vést k elektrickým šokům nebo poškození zařízení.
Jak vyhodnotit výsledky měření izolace včetně vlivu teploty a polarizačního indexu
Správná interpretace výsledků měření izolačního odporu vinutí elektromotoru je klíčová pro diagnostiku stavu izolace a prevenci poruch. Vliv teploty a hodnoty polarizačního indexu (PI) zásadně ovlivňují spolehlivost testu izolace motoru.
Přepočet izolačního odporu na 40 °C
Naměřené hodnoty izolačního odporu závisí na teplotě, protože s jejím vzestupem izolační odpor klesá. Pro srovnání výsledků se proto přepočítávají na standardní teplotu 40 °C pomocí vzorce:
R_40 = R_t × 1,024^(40 – t)
kde R_t je naměřený odpor při teplotě t (°C). Tento přepočet zajistí objektivní vyhodnocení při měření izolačního odporu megohmetrem.
Význam polarizačního indexu (PI)
Polarizační index motoru vyjadřuje poměr izolačního odporu po 10 minutách měření k odporu po 1 minutě. Hodnoty PI vyšší než 2 signalizují zdravý stav izolace bez výrazného zvlhnutí. Nízký PI často ukazuje na vlhkost nebo degradaci izolace, což vyžaduje další diagnostiku vinutí a případné sušení. PI pomáhá odlišit dočasné změny od trvalých poškození izolace.
| Hodnota PI | Stav izolace | Doporučený postup |
|---|---|---|
| > 2,0 | Izolace v pořádku | Pravidelné kontroly |
| 1,0-2,0 | Izolace oslabená | Doporučená opakovaná kontrola |
| < 1,0 | Izolace poškozená | Nutná oprava nebo výměna vinutí |
Tip: Při měření nezapomeňte na bezpečnostní vypuštění napětí a dodržení normy VDE, aby nedošlo k poškození přístroje nebo úrazu.
Jak pečovat o vinutí a co dělat po měření izolace (vypuštění napětí, údržba)
Po dokončení měření izolačního odporu je nutné věnovat pozornost vypuštění napětí z vinutí elektromotoru a správné údržbě. Tyto kroky významně přispívají k prodloužení životnosti izolace a bezpečnosti při další manipulaci.
Bezpečné vypuštění napětí z vinutí
Po testu izolace motoru zůstává ve vinutí napětí, které je třeba bezpečně vybít pomocí vybíjecího rezistoru. Tento postup zabraňuje mechanickému namáhání vinutí a snižuje riziko úrazu elektrickým proudem. Vybíjení by mělo trvat minimálně 1-2 minuty, aby se napětí úplně odstranilo. Bezpečnost při vypuštění napětí je zásadní pro správné ukončení měření a ochranu pracovníků.
Pravidelná údržba a skladování
Údržba vinutí zahrnuje pravidelné čištění od prachu a vlhkosti, které snižují izolační vlastnosti materiálu. Doporučuje se sušení motoru v suchém prostředí a skladování mimo vlhké nebo prašné prostory, aby se minimalizovalo poškození izolace. Správná péče o vinutí elektromotoru také zahrnuje pravidelné kontroly pomocí megohmmetru a sledování polarizačního indexu motoru pro včasnou diagnostiku vinutí.
- Čistěte vinutí měkkým kartáčem nebo stlačeným vzduchem
- Sušte motor při teplotě do 60 °C, aby nedošlo k poškození izolace
- Skladujte motor v suchu a mimo přímé sluneční záření
- Pravidelně provádějte test izolace motoru a vyhodnocujte výsledky měření izolace vinutí elektromotoru
Tip: Pro správné vyhodnocení výsledků měření izolace vinutí elektromotoru sledujte nejen hodnotu izolačního odporu, ale i polarizační index motoru, který pomáhá odhalit skryté závady v izolaci.
Časté dotazy k měření a kontrole izolace vinutí elektromotoru
Otázka: Jak měřit izolační odpor motoru?
Měření izolačního odporu se provádí megohmmetrem, který aplikuje stejnosměrné napětí na vinutí po dobu 60 sekund. Izolační odpor by měl odpovídat minimálně hodnotě 1000 Ω na volt jmenovitého napětí motoru, například pro 400 V motor minimálně 0,4 MΩ.
Otázka: Jak změřit izolační odpor?
Použijte megohmmetr s odpovídajícím testovacím napětím dle normy VDE, připojte měřicí kabely pevně ke svorkám vinutí a měření provádějte po dobu jedné minuty. Po ukončení testu je nutné vypustit napětí z vinutí pomocí vybíjecího rezistoru.
Otázka: Jak poznám spálený elektromotor?
Spálený elektromotor má izolační odpor výrazně pod 1 MΩ, někdy i blízko nuly, a nízký polarizační index pod 1, což indikuje vážné poškození izolace vinutí.
Otázka: Jaký je odpor vinutí 1F motoru?
Minimální izolační odpor vinutí jednofázového motoru by měl být zhruba 1000 Ω na volt jmenovitého napětí, tedy například pro 230 V motor cca 0,23 MΩ.
Otázka: Jak často kontrolovat izolaci vinutí elektromotoru?
Doporučuje se provádět měření izolačního odporu každých 6 měsíců, v náročných provozech i častěji, aby se předešlo haváriím a poruchám.
Otázka: Může testování izolačního odporu poškodit vinutí?
Pokud se měření provádí podle správných postupů a nepřekročí se jmenovité napětí motoru, test izolace motoru vinutí nepoškodí.
Otázka: Co znamená nízký polarizační index?
Nízký polarizační index motoru, blízký hodnotě 1, signalizuje zvlhnutí nebo degradaci izolace, což vyžaduje další diagnostiku vinutí a případné vysušení.
Otázka: Jak připojit měřicí kabely správně?
Kabely je třeba připojit pevně a čistě ke svorkám vinutí, dodržovat bezpečnostní pravidla a uzemnění, aby bylo měření přesné a bezpečné.
Otázka: Jak vyhodnotit výsledky měření izolace?
Izolační odpor by měl být vyšší než 1000 Ω na volt jmenovitého napětí, polarizační index nad 2 značí dobrou kvalitu izolace vinutí elektromotoru.
Otázka: Jaké jsou příčiny poklesu izolačního odporu?
Pokles způsobují zvlhnutí, karbonizace, prach, olej a mikroskopické trhliny v izolaci, které diagnostika vinutí odhalí včas.
Otázka: Jak bezpečně vybít vinutí po měření?
Vinutí je třeba vybít pomocí rezistoru s odporem minimálně 2500 Ω pro testovací napětí kolem 2500 V, aby se zabránilo poškození izolace a úrazům.
Otázka: Jaký je vliv teploty na izolaci?
Izolační odpor klesá s rostoucí teplotou; výsledky měření se proto standardně přepočítávají na 40 °C, aby bylo možné správně posoudit stav izolace.
Otázka: Jak často měřit izolaci motoru?
Standardní interval měření je 6 měsíců, v průmyslových či náročných podmínkách doporučuji interval zkrátit na 3 měsíce.
Otázka: Jak se projevuje zvlhnutí izolace?
Zvlhnutí izolace projevuje výrazným poklesem izolačního odporu a polarizačního indexu pod 1,5, což signalizuje nutnost rychlého zásahu.
Otázka: Jaké přístroje jsou vhodné pro měření izolace?

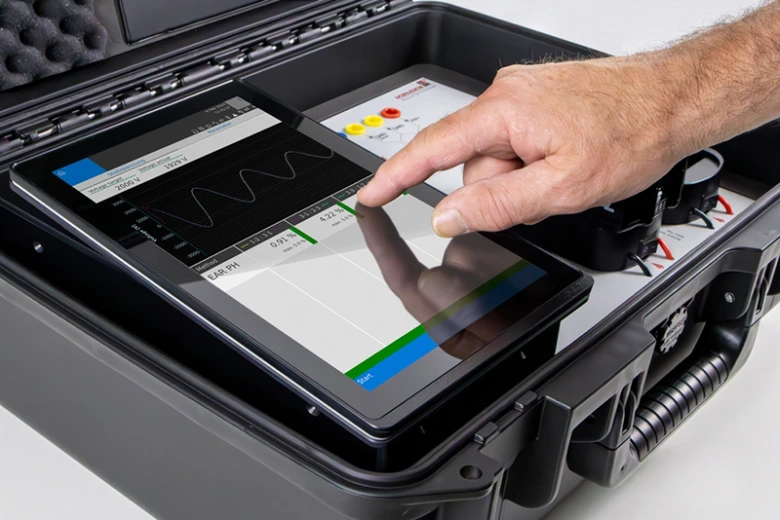

Kromě megohmmetru se používají přístroje jako MotorAnalyzer3, které umožňují komplexní test izolace motoru včetně polarizačního indexu a dalších diagnostických parametrů.
Doporučené přístroje a metody pro diagnostiku izolace elektromotorů

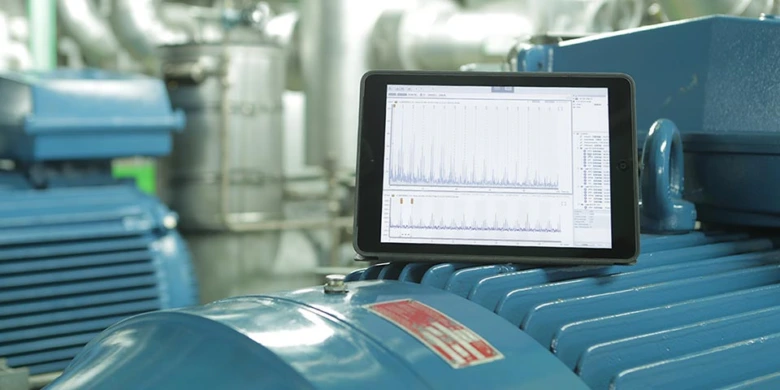

Pro měření izolačního odporu vinutí elektromotoru se používají specializované přístroje, které umožňují přesnou diagnostiku stavu izolace. Megohmetr je základním nástrojem pro test izolace motoru, který měří odpor izolace v megaomech a pomáhá odhalit degradaci materiálu. Moderní zařízení jako MotorAnalyzer3 nabízí komplexní řešení, protože kombinuje až 17 testovacích metod včetně polarizačního indexu, tan-delta měření a rázového testu.
Polarizační index motoru je klíčovým parametrem, který hodnotí kvalitu izolace na základě změny izolačního odporu během 10 minut měření. Tan-delta měření zase identifikuje vlhkost a jiné defekty izolace. Rázový test dokáže diagnostikovat mezizávitové zkraty, které běžný megohmetr nemusí odhalit.
- Megohmetr – základní přístroj pro měření izolačního odporu

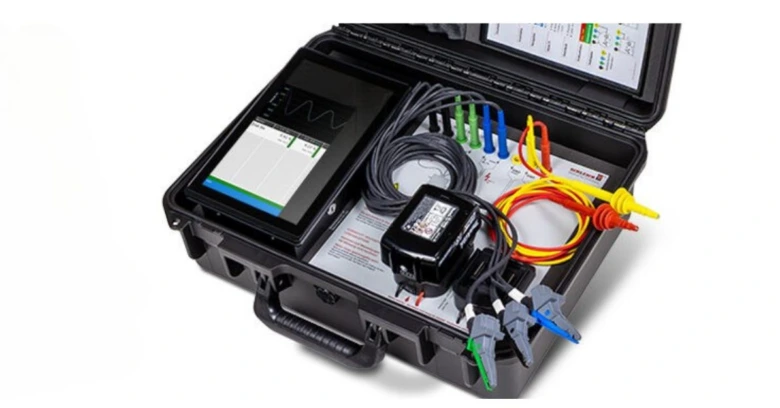

- MotorAnalyzer3 – pokročilý analyzátor kombinující 17 testů
- Polarizační index – hodnotí změnu stavu izolace v čase
- Tan-delta měření – odhaluje vlhkost a degradaci izolace
- Rázový test – detekuje mezizávitové zkraty
Tipy pro měření izolačního odporu vinutí elektromotoru zahrnují důsledné vypuštění napětí před testem a pravidelnou kalibraci přístrojů. Pro správné vyhodnocení výsledků měření izolace vinutí elektromotoru doporučuji sledovat normy a porovnávat hodnoty s výrobními specifikacemi. Tento postup se hodí pro pravidelnou údržbu i detailní diagnostiku, ale není vhodný pro nouzové situace bez odborného dohledu.
