Typy a způsoby instalace litinového kanalizačního potrubí

Litinové trubky patří k osvědčeným materiálům pro kanalizační potrubí díky své pevnosti a odolnosti vůči mechanickému poškození. Správná montáž litinových trubek vyžaduje znalost různých typů potrubí a precizní těsnění spojů, aby byla kanalizace spolehlivá a dlouhodobě funkční. Zároveň je nutné respektovat standardní rozměry a způsoby instalace, které ovlivňují celkovou účinnost systému.

Typy litinového kanalizačního potrubí a jejich charakteristiky

Litinové kanalizační potrubí se vyrábí převážně ze šedé litiny, která obsahuje 2,5 až 4 % uhlíku a má hustotu přibližně 7,3 kg/dm³. Typy litinového kanalizačního potrubí se liší podle konstrukce a určení, přičemž nejčastější jsou tlakové trubky VSHG a socketless trubky. Průměry těchto litinových trubek se pohybují od 50 do 200 mm, s tloušťkou stěny mezi 4 a 8 mm. Tyto rozměry ovlivňují pevnost a odolnost potrubí při montáži a následném provozu, což je klíčové pro bezpečnost instalace potrubí.

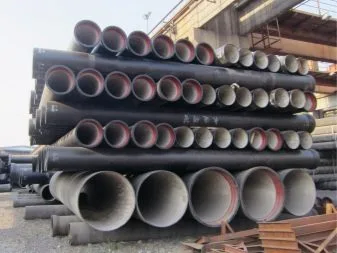

Typy litinových odpadních trubek a jejich rozměry

Montáž litinových trubek vyžaduje správné těsnění spojů litina, aby byla zajištěna těsnost a dlouhodobá bezpečnost instalace potrubí. Výběr typu potrubí závisí na konkrétním použití a požadavcích na tlak a odolnost, proto je nutné znát jejich základní charakteristiky a rozměry.

Výroba a povrchová úprava litinových trubek

Litinové kanalizační potrubí se vyrábí speciálními technologiemi, které zaručují pevnost a odolnost materiálu. Správná povrchová úprava pak brání korozi a umožňuje dlouhodobou funkčnost potrubí i v agresivním prostředí kanalizace. Níže najdete podrobnosti o výrobě a povrchových úpravách litinových trubek, které jsou klíčové pro bezpečnost instalace potrubí a úspěšnou montáž litinových trubek v domácnosti i průmyslu.

Výroba litinových trubek: procesy a technologie

Litinové trubky se vyrábějí v kuplovnách nebo pomocí indukčních pecí, kde probíhá tavení surové litiny. Základní výrobní metodou je odstředivé lití, které umožňuje dosáhnout rovnoměrné tloušťky stěny trubek v rozmezí 4 až 8 mm a průměru od 50 do 200 mm, což odpovídá standardním kanalizačním potrubím rozměrům. Tato technologie zajišťuje kvalitní mechanické vlastnosti a dlouhou životnost. Po lití následuje tepelné zpracování, které zvyšuje pevnost a odolnost materiálu proti mechanickému namáhání a vlivům prostředí.

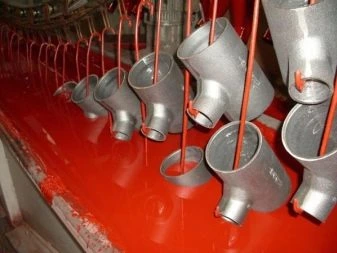

Povrchová úprava litinových trubek pro odolnost proti korozi

Povrch litinových trubek se opatřuje ochrannými vrstvami, které výrazně snižují riziko koroze, jež by mohla zkrátit životnost kanalizačního potrubí. Nejčastěji se používají:

• asfaltový nátěr, který poskytuje odolnou a pružnou ochranu proti vlhkosti a chemikáliím,
• epoxidový nátěr, který je vysoce odolný vůči mechanickému poškození a agresivním látkám,
• bitumenová ochrana, vhodná pro prostředí s vyšší kyselostí.

Tyto povrchové úpravy prodlužují životnost potrubí a zajišťují bezpečnost instalace potrubí, protože minimalizují riziko poškození těsnění spojů litina a dalších částí systému. Pro správnou montáž litinových trubek je nezbytné zohlednit typ povrchové úpravy, aby bylo dosaženo optimálního spojení a trvanlivosti instalace.

Spojování litinových kanalizačních trubek: metody a materiály

Spojování litinových kanalizačních trubek je klíčové pro správnou funkci a dlouhou životnost kanalizačního systému. Výběr vhodné metody a materiálu pro utěsnění spojů ovlivňuje těsnost a bezpečnost instalace potrubí.

Metody spojování litinových kanalizačních trubek

Spojování litinových trubek probíhá zasunutím jedné trubky do hrdla druhé s předepsanou mezerou 6-7 mm, která umožňuje správné utěsnění. Mezera se vyplňuje koudelí, což je speciální těsnící materiál z přírodních vláken, který zvyšuje pevnost spoje a zabraňuje unikání zápachu i vody. Následně se používá cementová malta typu M300 nebo M400, která se aplikuje kolem koudelí ke konečnému utěsnění a zajištění spoje proti mechanickému poškození. Tento způsob montáže litinových trubek zaručuje dostatečnou těsnost i při dlouhodobém provozu. Na co si dát pozor: častou chybou je nedodržení správné mezery, což vede k netěsnostem a mohou vznikat praskliny v maltě.

1. Připravit hrdlo a trubku – očistit a zkontrolovat rozměry kanalizačního potrubí
2. Vložit trubku do hrdla – zachovat mezeru 6-7 mm
3. Umístit koudel – rovnoměrně vyplnit mezeru mezi trubkami
4. Nanést cementovou maltu M300 nebo M400 – zajistit pevné a vodotěsné utěsnění

Alternativní materiály pro utěsnění spojů litinového potrubí

Kromě tradiční cementové malty se při instalaci litinového kanalizačního potrubí používají také směsi cementu a písku nebo polyuretanová hmota. Směs cementu s pískem nabízí obdobnou pevnost jako malta M300 a je vhodná pro méně náročné instalace, kde není potřeba vysoká flexibilita spoje. Polyuretanová hmota jako moderní těsnící materiál poskytuje výhodu rychlého vytvrzení a zvýšené odolnosti vůči vlhkosti a chemickým vlivům. Tento způsob utěsnění pomáhá minimalizovat riziko netěsností při mírných pohybech potrubí. Instalace s polyuretanovou hmotou vyžaduje pečlivé dodržení bezpečnostních opatření a správnou přípravu povrchu.

Tip: Pro domácí instalace se tradiční metoda s koudelí a maltou ukazuje jako spolehlivá a snadno dostupná, zatímco polyuretanová hmota je vhodná pro profesionální montáže s požadavkem na rychlost a odolnost.

Postupy instalace litinového kanalizačního potrubí krok za krokem

Instalace litinového kanalizačního potrubí vyžaduje přesný postup od přípravy výkopu až po finální kontrolu. Následující kroky popisují, jak instalovat litinové kanalizační potrubí správně a bezpečně, včetně doporučených rozměrů a technik spojování.

Příprava výkopu a podloží

Výkop musí mít šířku minimálně o 20 mm větší než průměr litinové trubky, aby bylo možné potrubí správně uložit a manipulovat s ním. U větších průměrů kanalizačního potrubí rozměry výkopu upravte podle potřeby s ohledem na bezpečnost instalace potrubí. Pod trubkami vytvořte polštář z jemného štěrku či písku o tloušťce přibližně 50 mm, který zajistí rovnoměrné podepření a ochranu litinových trubek před poškozením během provozu.

Pokládka a spojování trubek

Délka litinových trubek se běžně pohybuje od 750 do 2200 mm, což usnadňuje manipulaci a montáž. Spojování litinových trubek probíhá standardním způsobem – spoje se utěsňují pomocí koudelí a cementové malty, která zaručuje těsnění spojů litina a zabraňuje únikům. Při montáži litinových trubek dodržujte správnou osu a vyhněte se kroucení, aby nedošlo k poškození těsnění a vzniku netěsností.

Kontrola a dokončení instalace

Po položení a spojení potrubí proveďte vizuální kontrolu všech částí, zaměřte se na správný sklon potrubí, který by měl být obvykle kolem 1-2 % (10-20 mm na 1 metr délky), aby byl zajištěn optimální odtok odpadních vod. Dokončení instalace zahrnuje zasypání výkopu vhodným materiálem a opatrné zhutnění, aniž by došlo k posunutí nebo poškození potrubí. Včasná kontrola pomůže předejít běžným chybám při instalaci litinového kanalizačního potrubí, jako je špatný sklon či nedostatečné utěsnění spojů.

1. Výkop a příprava podloží – vykopání rýhy s dostatečnou šířkou a vytvoření 50mm polštáře pod trubky
2. Uložení litinových trubek – pokládka trubek dle plánovaných rozměrů a délky
3. Spojování trubek – utěsnění spojů koudelí a cementovou maltou
4. Kontrola sklonu a spojů – ověření správného odtoku a těsnosti všech spojů
5. Zasypání a zhutnění – opatrné zasypání výkopu bez posunu potrubí

Tip: Častou chybou při montáži litinových trubek je nedodržení správného sklonu, což vede k usazování kalů a problémům s odtokem. Instalace litinového kanalizačního potrubí v bytových domech vyžaduje zvýšenou pozornost na kvalitu těsnění a bezpečnost instalace potrubí, aby se zabránilo únikům a haváriím.

Doporučené nástroje a bezpečnostní opatření při montáži

Při instalaci litinového kanalizačního potrubí je nezbytné používat správné nástroje a dodržovat bezpečnostní opatření. Řezání litinových trubek probíhá obvykle pomocí křížového sekáče nebo frikční pily, které umožňují přesné a čisté řezy. Díky hmotnosti litinové trubky, která může dosahovat až 27 kg na délku 2 metrů, je manipulace náročná a vyžaduje nejen fyzickou sílu, ale i správnou techniku práce.

Pro bezpečnost instalace potrubí je nezbytné používat ochranné pomůcky, jako jsou pracovní rukavice, ochranné brýle a pevná obuv. Doporučuji také zajistit dostatečnou podporu trubek během montáže, aby nedošlo k jejich nechtěnému pádu nebo poranění.

• Křížový sekáč pro přesné ruční řezání litinových trubek
• Frikční pila pro rychlejší a rovnoměrné řezy
• Ochranné rukavice a brýle pro bezpečnou práci
• Pevná obuv a vhodné pracovní oblečení
• Technika správného zvedání a podpory trubek kvůli jejich hmotnosti

Tip: Běžná chyba při instalaci litinového kanalizačního potrubí spočívá v nedostatečné podpoře těžkých trubek, což může vést k jejich poškození nebo zranění instalatéra.

Znalost typů litinových odpadních trubek a jejich rozměrů pomůže vybrat vhodné nástroje a způsoby montáže litinových trubek pro bezpečnou a efektivní instalaci.

Přechodky a těsnění pro napojení litiny na plastové potrubí

Pro napojení litinového kanalizačního potrubí na plastové potrubí KG se používají specifické těsnicí sety KG-GA a přechodky KGUG, které zajišťují pevné a trvalé spojení. Těsnicí set KG-GA je určen pro zakončení litinových trubek s hrdlem a umožňuje utěsnění spojů v běžných průměrech od DN 50 do DN 200. Tento set se nasazuje na hladký konec plastové KG trubky a doporučuje se doplnit butylenovým stavbařským tmelem, který zvyšuje těsnost a odolnost proti průsakům. Pro průměr DN 110 je dostupná i varianta těsnění KG-GA v jednokusem provedení, která usnadňuje montáž a zachovává funkčnost spoje.

Přechodky KGUG slouží jako mechanický adaptér mezi litinovou trubkou a plastovým systémem, zejména u trubek zakončených hladkým koncem. Těsnicí prvky se buď nasazují přímo na litinovou trubku, nebo do přechodky, vždy s důrazem na správné osazení a čistotu spoje. Butylenový tmel je preferovaným materiálem pro utěsnění těchto spojů, protože má vynikající přilnavost k litině i plastu, neztvrdne a zachovává pružnost, což minimalizuje riziko netěsností při tepelných pohybech potrubí.

Jak spojovat litinové kanalizační potrubí správným způsobem

• Použijte přechodky KGUG pro přesné mechanické napojení litiny na plastové potrubí DN 110 až DN 200
• Naneste butylenový tmel na vnější povrch litinové trubky nebo do přechodky před zasunutím spoje
• Dodržujte doporučené tolerance mezer mezi hrdlem a trubkou (6 mm pro DN 50 a DN 100, 7 mm pro DN 150)
• Po zasunutí trubek do hrdla zkontrolujte správné usazení a rovnoměrné rozložení těsnění
• Upevněte spoj cementovou maltou M300 nebo M400 ve vodním poměru 1:9, případně použijte polyuretanovou směs pro zvýšenou odolnost
• Provádějte vizuální kontrolu těsnosti spojů před dokončením instalace

Tip: Častou chybou při instalaci litinového kanalizačního potrubí je nedostatečné utěsnění spojů, které může vést k únikům odpadních vod a následným škodám. Toto řešení se hodí především pro rekonstrukce starších objektů, kde je nutné kombinovat litinu s moderními plastovými systémy. Naopak u novostaveb se doporučují kompletně plastové kanalizační systémy kvůli nižší hmotnosti a snadnější manipulaci.

Časté chyby a problémy při instalaci litinového potrubí

Nejčastější chyby při instalaci litinového kanalizačního potrubí vznikají především kvůli nesprávnému utěsnění spojů. Spojování probíhá zasunutím trubky bez zvonu do hrdla druhé trubky, kde mezera mezi vnějším průměrem trubky a hrdlem činí 6 mm u průměrů DN 50 a DN 100, a 7 mm u DN 150. Nedostatečné zatlačení koudelí (konopného provazu) a nesprávná aplikace cementové malty M300 nebo M400 ve vodním poměru 1:9 často způsobují úniky a následné poškození potrubí. Alternativní těsnicí materiály, jako polyuretanové směsi, je třeba aplikovat přesně podle výrobce, jinak hrozí ztráta těsnosti.

Další častou chybou je nepřesné měření vnějšího průměru litinových trubek a hrdla, což vede k nevhodnému spoji a narušení celistvosti systému. Při instalaci je nutné kontrolovat průměry trubek v rozsahu DN 50 až DN 400 s tolerancí ±1 mm, aby bylo možné správně zvolit těsnění a přechodky. Nedodržení těchto parametrů zvyšuje riziko netěsností a mechanického poškození.

Nedostatečná vizuální a tlaková kontrola spojů po montáži výrazně zvyšuje riziko skrytých netěsností, které se projeví až po delší době provozu. Doporučuje se provést tlakové zkoušky s tlakem odpovídajícím provozním podmínkám, obvykle 0,5 až 1,0 MPa, a vizuálně zkontrolovat každý spoj před zasypáním výkopu.

Nevhodné upevnění potrubí představuje další riziko. Litinové trubky mají vysokou hmotnost, například trubka DN 100 o délce 2 m váží přibližně 27 kg, což vyžaduje pevné a správně rozmístěné držáky a závěsy. Nedostatečné upevnění může vést k pohybům potrubí při zatížení zeminy nebo vibracích, což způsobuje praskliny nebo uvolnění spojů.

Praktické tipy pro montáž litinového kanalizačního potrubí

• Používejte těsnění spojů litina přesně odpovídající průměrům DN 50 – DN 400 a aplikujte koudel správnou tloušťkou a cementovou maltu M300 nebo M400 ve vodním poměru 1:9
• Měřte vnější průměr trubek s přesností ±1 mm a kontrolujte rozměry hrdla před montáží, aby nedošlo k nevhodnému spoji
• Proveďte tlakové zkoušky spojů při tlaku 0,5-1,0 MPa a vizuálně zkontrolujte každý spoj před zasypáním výkopu
• Upevněte potrubí pomocí držáků a závěsů s nosností odpovídající hmotnosti trubek, například pro DN 100 minimálně 2 držáky na každých 2 m délky

Častá chyba: Nedostatečné utažení těsnění nebo použití nevhodné malty vede k únikům, které se projeví až po několika měsících provozu.

Pro koho se to hodí: Instalace litinového potrubí je vhodná tam, kde je požadována vysoká mechanická odolnost a dlouhá životnost přes 50 let.

Pro koho NE: Nevhodné pro instalace s omezenou nosností podloží nebo tam, kde je potřeba lehká manipulace a rychlá montáž, například v malých bytech nebo při častých rekonstrukcích.

Časté dotazy k litinovému kanalizačnímu potrubí a jeho instalaci

Otázka: Jaké jsou standardní průměry litinového kanalizačního potrubí?

Standardní rozměry litinových trubek se pohybují od 50 do 200 mm, nejčastěji 50, 70, 100, 125, 150 a 200 mm. Délky jednotlivých trubek jsou obvykle mezi 750 až 2200 mm.

Otázka: Z čeho se vyrábí litinové kanalizační trubky?

Litinové trubky se vyrábějí ze šedé litiny s obsahem uhlíku 2,5-4 % a hustotou kolem 7,3 kg/dm³, což zajišťuje vysokou pevnost a odolnost.

Otázka: Jaká je tloušťka stěny litinových trubek?

Tloušťka stěny se pohybuje mezi 4 až 8 mm v závislosti na průměru a typu trubky, což ovlivňuje jejich pevnost a životnost.

Otázka: Jak se spojují litinové kanalizační trubky?

Spojení probíhá zasunutím konce trubky do hrdla s mezerou 6-7 mm, která se vyplňuje koudelí a maltou M300 nebo M400 pro těsnění spojů litina.

Otázka: Jaká je doporučená tloušťka polštáře pod potrubím?

Pod litinové potrubí se doporučuje polštář minimálně 50 mm tlustý, obvykle z hutněného štěrku, pro rovnoměrné rozložení váhy.

Otázka: Jaké nástroje se používají k řezání litinových trubek?

K přesnému řezání se používají křížové sekáče nebo frikční pily, které zajišťují čistý řez bez prasklin.

Otázka: Jaký je životní cyklus litinového kanalizačního potrubí?

Litinové potrubí má životnost většinou 50 až 70 let díky odolnosti proti korozi a mechanickému poškození.

Otázka: Jak správně instalovat litinové kanalizační potrubí?

Návod na instalaci litinového kanalizačního potrubí zahrnuje výkop s minimální šířkou průměru plus 20 mm, polštář 50 mm, správné těsnění spojů a spád potrubí 1-2 %.

Otázka: Jaké jsou běžné chyby při instalaci litinového kanalizačního potrubí?

Mezi časté chyby patří špatné utěsnění spojů, nedodržení správného spádu menšího než 1 %, a nedostatečné upevnění potrubí, což může vést k netěsnostem a poškození.

Otázka: Jak připojit litinové potrubí k plastovému?

Připojení se provádí pomocí speciálních těsnicích přechodek KG-GA nebo KGUG s butylenovým tmelem, které zaručují bezpečné a těsné spojení.

Otázka: Jaká je mezera mezi trubkou a hrdlem při spojování?

Optimální mezera je 6 mm u průměrů 50 a 100 mm a 7 mm u trubek o průměru 150 mm, což umožňuje správné uložení těsnění.

Otázka: Jak se provádí vizuální kontrola po instalaci?

Kontrola zahrnuje ověření správného spádu potrubí, těsnosti spojů a absence viditelných mechanických poškození.

Otázka: Jak se zachází s těžkými litinovými trubkami při montáži?

Manipulace vyžaduje použití ochranných pomůcek a vhodné techniky, protože trubky o délce 2 m mohou vážit až 27 kg.

Otázka: Jaké povrchové úpravy mají litinové trubky?

Trubky jsou opatřeny ochrannými nátěry, například asfaltem, epoxidem nebo bitumenem, které brání korozi.

Otázka: Jaké jsou typy litinových trubek dle použití?

Existují tlakové trubky VSHG, netlakové, zvonovité (socket) a socketless trubky, každé s odlišnými montážními postupy.

Otázka: Jaký je doporučený postup pro instalaci litinového kanalizačního potrubí v rodinných domech?

Postup zahrnuje přípravu podkladu s polštářem z hutněného štěrku minimálně 150 mm, spojování pryžovými těsněními a dodržení spádu 1-2 %.

Otázka: Jaké přechodky se používají pro napojení litinového potrubí na plastové kanalizační trubky?

Používají se pryžové nebo silikonové přechodky s průměrem 110 mm, které zajišťují těsnost a kompenzují rozdílnou dilataci materiálů.

Otázka: Jaké jsou nejčastější chyby při montáži litinového kanalizačního potrubí a jak jim předcházet?

Nedodržení spádu menší než 1 %, chybné uložení bez dostatečného polštáře a nekvalitní těsnění spojů jsou běžné chyby. Je třeba pečlivě kontrolovat spád, připravit správný podklad a používat vhodné materiály pro těsnění.
