Kompletní přehled metod připojení plastových trubek ke kovovým

Připojení plastové trubky ke kovové představuje častou výzvu v instalatérských pracích, kde je potřeba zajistit pevné a těsné spoje. Mezi nejpoužívanější metody patří polyfúzní svařování PPR trubek, krimpovací spoje nebo speciální adaptérky pro spojení kovové a plastové trubky. Správný výběr technologie závisí na typu materiálu i konkrétním použití v systému.

Hlavní metody připojení plastové trubky ke kovové

Pro připojení plastové trubky ke kovové existuje šest hlavních metod, které zaručují pevné a těsné spoje vhodné pro různé typy instalací. Každá z těchto technik má přesně definované parametry a specifické požadavky na materiály i nářadí.

• Svařování PPR trubek – probíhá při teplotě přibližně 280 °C pomocí polyfúzního svařování, které vytváří homogenní spoj plastové trubky s kovovým prvkem přes přechodku. Doba svařování a chlazení závisí na průměru trubky, například u trubek 20 mm je svařování 6-8 sekund, u 32 mm pak 10-12 sekund. Tento spoj je trvanlivý a vhodný pro rozvody s teplotou do 70 °C. Častá chyba: nesprávné vyrovnání trubek při svařování vede k netěsnostem nebo oslabení spoje.
• Krimpovací spoje – využívají speciální kleště pro lisování kovových vložek do plastové trubky. Pro průměry do 32 mm se používají ruční kleště, pro větší průměry mechanické nebo hydraulické. Spoj vyžaduje přesný řez trubky kolmo na osu, očištění a nanesení silikonového tuku na těsnicí prvky. Krimpovací spoje jsou rychlé a spolehlivé, avšak vyžadují dražší nářadí a zkušenost s montáží. Doporučuji je pro instalace, kde je potřeba rychlá montáž a demontáž.
• Závitové spoje – spojují plastové a kovové trubky pomocí tvarovek s kovovými závity a těsnících materiálů, jako je FUM páska nebo koudel. Tento způsob umožňuje opakovanou demontáž a údržbu, avšak je náchylný k netěsnostem při špatném dotažení nebo poškození závitu. Používají se zejména u rozvodů s nižším tlakem do 10 barů.
• Kompresní tvarovky – sestávají z pouzdra, objímky a dvou těsnicích kroužků, které zajišťují těsnost bez nutnosti svařování nebo závitování. Jsou kompatibilní s různými materiály (PP, PVC, hliník, měď) a odolávají UV záření i chemikáliím. Montáž vyžaduje zkosení konců trubek frézou a utažení matic ručně na doraz. Kompresní spoje se osvědčují zejména v zásobování studenou vodou a uličních řadech. Varování: nedostatečné utažení vede k úniku vody, přetahování může poškodit těsnění.
• Příruby – používají se převážně u litinových trubek, kde se konce očistí, zkosení do kužele a spojí pomocí šroubů s gumovým těsněním. Tento spoj je pevný, demontovatelný a vhodný pro horizontální kanalizační systémy s průměry 63-315 mm. Instalace přírub umožňuje práci i při nízkých teplotách a mokrém prostředí bez použití svařování nebo lepidel.
• Lepení epoxidovým lepidlem – zahrnuje řezání trubek na přesnou délku, měření hloubky zasunutí, nanášení jednosložkového nebo dvousložkového epoxidového lepidla štětcem a následné spojení. Lepení vyžaduje minimálně 24 hodin vytvrzení před tlakem vody. Tento způsob je vhodný pro speciální aplikace, kde nelze použít mechanické spoje, například u opravných prací nebo tam, kde je omezený prostor pro nářadí.

Tyto metody připojení plastové trubky ke kovové pokrývají většinu běžných instalací. Výběr správné techniky závisí na typu použitých materiálů, dostupnosti nářadí, požadavcích na demontovatelnost spoje a provozních podmínkách, jako je tlak a teplota média.

Návod na připojení plastové trubky ke kovové

V další části naleznete podrobný popis jednotlivých metod a jejich praktické využití v instalacích.

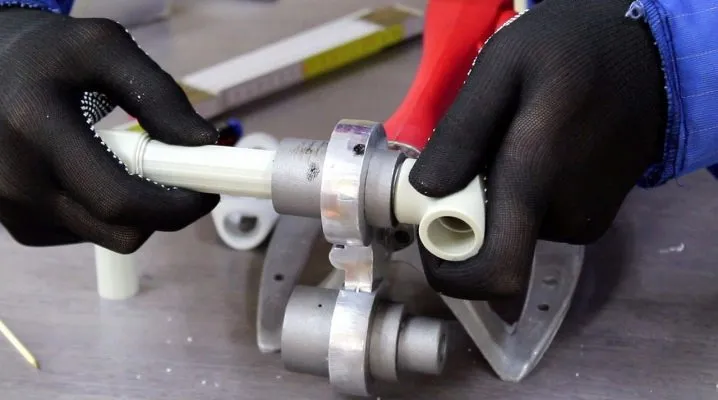

Svařování plastových trubek: postup a parametry

Svařování plastových trubek představuje jeden z nejspolehlivějších způsobů spojení, zejména u PP-RCT trubek, které jsou navrženy pro pracovní teplotu až 70 °C. Tento proces vyžaduje specifické podmínky, aby spoj dosáhl plné pevnosti a těsnosti. Polyfúzní svařování probíhá při teplotě přibližně 280 °C za pomocí svářečky na plastové trubky, která přesně reguluje teplotu a dobu svařování. Díky tomu dochází k roztavení povrchů trubek, které se následně spojí do homogenního celku bez použití dalšího materiálu.

Proces svařování PP-RCT trubek zahrnuje několik přesných kroků:

1. Příprava povrchu – očistěte konce trubek od nečistot a zkontrolujte, zda jsou rovné a bez deformací
2. Ohřev – přiložte konce trubek na vyhřáté plochy svářečky při 280 °C na dobu určenou podle průměru trubek (obvykle 10-30 sekund)
3. Spojení – rychle a rovnoměrně spojte oba konce trubek bez otáčení, aby došlo k homogennímu slepení
4. Korekce spoje – držte trubky pevně v ose, dokud spoj nevychladne, což trvá přibližně 30-60 sekund
5. Tlaková zkouška – po vychladnutí proveďte tlakové testy několik hodin, většinou při tlaku blízkém provoznímu, aby se ověřila těsnost a pevnost spoje

Tato metoda patří mezi nejtrvanlivější způsoby propojení plastových trubek a zároveň zajišťuje dlouhodobou odolnost spoje proti teplotním i tlakovým změnám. Naopak nevhodné je použití svařování tam, kde dochází k častým demontážím, protože spoj je trvalý.

Tip: Častou chybou při svařování je nepřesné dodržení doby ohřevu a chlazení, což vede k oslabení spoje nebo netěsnostem. Podrobnější informace o svařování plastových trubek a dalších metodách spojování kovových a plastových trubek uvádí portál eagri.cz.

Jaké jsou metody spojování plastových a kovových trubek

Pro spojení plastové trubky s kovovou je polyfúzní svařování použitelné pouze na plastové straně, proto se ke kovu obvykle používají přechodky, krimpovací spoje nebo kompresní tvarovky. Tyto způsoby zajistí spolehlivé napojení bez rizika poškození materiálu.

Krimpování a lisovací spoje: rychlá montáž bez svařování

Krimpování a lisovací spoje představují spolehlivý způsob, jak spojit plastovou trubku s kovovou bez nutnosti svařování. Tento postup využívá speciální kleště a umožňuje rychlou montáž s pevnými spoji vhodnými zejména pro instalace vody.

Typy kleští pro krimpování

Krimpování používá různé typy kleští podle průměru trubek a požadované síly spoje. Ruční kleště jsou nejběžnější a vhodné pro trubky do průměru 32 mm, nabízí jednoduché ovládání a mobilitu. Mechanické kleště poskytují větší sílu a stabilitu, vhodné pro větší průměry. Hydraulické kleště umožňují snadné zpracování trubek do průměru 50 mm, zatímco elektrohydraulické kleště zvládnou až 110 mm a urychlují práci při rozsáhlejších instalacích. Každý typ kleští slouží k pevné fixaci krimpovacích spojů bez nutnosti svařování PPR trubek nebo použití závitových spojů.

Postup montáže krimpovacích spojů

Správný postup začíná přesným řezem trubky pomocí truborezu, který zajistí rovný a čistý řez bez deformace. Následně se trubka očistí a na konce se nanese silikonový tuk, který usnadní nasazení převlečné matice a kompresního kroužku. Po nasazení těchto dílů se spoj utáhne kleštěmi, čímž vznikne těsný a trvanlivý spoj. Tento postup zaručuje, že při montáži nedojde k úniku vody a že spojení kovové a plastové trubky bude pevné a dlouhodobé. Častou chybou je nedostatečné dotažení převlečné matice, což může vést k netěsnostem.

Tip: Pro použití v domácích rozvodech vody se krimpovací spoje hodí zejména tam, kde není možné nebo vhodné polyfúzní svařování. Naopak u velmi velkých průměrů a tlaků je lepší použít příruby nebo litinové trubky s epoxidovým lepidlem.

Odnímatelné a závitové spoje: flexibilita a rychlá demontáž

Odnímatelné a závitové spoje představují osvědčený způsob připojení plastové trubky ke kovové v instalacích vodovodních rozvodů. Tyto spoje využívají kovové závitové vložky (obvykle z mosazi nebo oceli) s přesným metrickým nebo palcovým závitem, doplněné o sedlový kužel, který zajišťuje mechanickou stabilitu spoje. Pro těsnost se používá polymerová těsnicí páska FUM (polytetrafluorethylenová páska), která se navíjí minimálně 3-5 závitů ve směru otáčení matice, čímž se zabrání úniku vody pod tlakem do 10 barů.

Závitové spoje umožňují pevné, ale zároveň odnímatelné spojení, což usnadňuje rychlou demontáž a výměnu komponent bez nutnosti řezání potrubí nebo svařování. Montáž nevyžaduje speciální zařízení jako při polyfúzním svařování PPR trubek, což zkracuje čas instalace. Typické průměry závitových tvarovek pro napojení plastových trubek na kovové se pohybují od 16 do 63 mm, přičemž správná aplikace FUM pásky a utažení klíčem s momentem kolem 15-20 Nm zajišťuje spolehlivý spoj.

Nevýhodou závitových spojů je vyšší riziko netěsností, pokud není páska správně navinuta nebo pokud dochází k opakovanému povolování spoje. Častá chyba je nadměrné utažení, které může poškodit závity a vést k trvalým únikům. Tento typ spoje se proto doporučuje zejména pro instalace s tlakem do 10 barů a tam, kde je potřeba pravidelný přístup k potrubí, například u rozvodů s častou údržbou. Pro trvalé instalace s vyšším tlakem nebo bez možnosti pravidelné kontroly jsou vhodnější svařované nebo lisované spoje.

Tipy pro spojení plastové a kovové trubky

Při montáži očistěte závity od nečistot a otřepů, použijte kvalitní FUM pásku s tloušťkou kolem 0,1 mm, kterou navíjejte přesně po směru závitu. Nepřetahujte spoje, aby nedošlo k deformaci závitů a vzniku mikropuklin vedoucích k únikům vody. Pro kontrolu těsnosti proveďte tlakový test s tlakem odpovídajícím provozním podmínkám, ideálně 1,5násobek maximálního provozního tlaku.

Kompresní tvarovky: spojení různých materiálů s těsnicími prvky

Kompresní tvarovky představují spolehlivý způsob spojení kovové a plastové trubky, který umožňuje kombinovat materiály jako hliník, měď, PP, PVC či HDPE. Konstrukce tvarovek zahrnuje pouzdro, objímku a dva těsnicí kroužky z ethylenpropylenového kaučuku, které zaručují vodotěsnost a zároveň kompenzují drobné nerovnosti povrchu trubek. Tento typ spoje eliminuje potřebu svařování PPR trubek nebo použití závitových spojů a je odolný vůči vibracím i tlakům do 10 barů.

Konstrukce kompresní tvarovky

Kompresní tvarovka se skládá z nosného pouzdra, které přenáší tlak a zajišťuje stabilitu spoje. Objímka pevně stlačuje trubku a společně s pouzdrem drží spoj bezpečně na místě. Dva těsnicí kroužky z ethylenpropylenového kaučuku (EPDM) vytvářejí spolehlivou těsnost a odolávají chemikáliím i UV záření. Díky těmto vlastnostem jsou kompresní spoje vhodné pro zásobování studenou vodou a uliční řady. Při správné montáži odolávají i teplotám do 70 °C, což odpovídá běžným parametrům plastových trubek používaných v instalacích.

Montáž kompresních tvarovek

Montáž začíná přesným zkosením konců trubek speciální frézou, která vytvoří úhel přibližně 15° – 20°, nezbytný pro správné usazení tvarovky. Tento krok je klíčový, protože nedostatečné zkosení často vede k netěsnostem. Po očištění a odmastění povrchu se konce trubek i vnitřek tvarovky namažou mýdlovým roztokem, což usnadní zasunutí a ochrání těsnicí kroužky před poškozením. Tvarovka se nasadí na trubku, matice se utáhne ručně na doraz a pevnost spoje se kontroluje dotahovacím klíčem, aby nedošlo k přetažení a poškození těsnění. Celý proces trvá obvykle 5-10 minut na jeden spoj a nevyžaduje použití speciálních svářeček ani lepidel.

Tip: Častou chybou je použití nevhodné frézy nebo nedostatečné zkosení konců trubek, což způsobuje netěsnosti a nutnost opakovaných oprav. Montáž kompresních tvarovek se hodí zejména pro instalace, kde není možné použít svařování PPR trubek nebo závitové spoje, například v omezených prostorách nebo při opravách. Naopak nejsou vhodné pro místa s vysokými vibracemi, tlakem nad 10 barů nebo teplotami nad 70 °C, kde je lepší zvolit svařované spoje nebo příruby.

Kompresní tvarovky představují rychlou, čistou a spolehlivou metodu spojování plastových a kovových trubek, která nevyžaduje použití krimpovacích spojů ani epoxidového lepidla. Díky použití těsnicích prvků z EPDM kaučuku zajišťují dlouhodobou těsnost a odolnost vůči chemickým vlivům i povětrnostním podmínkám.

Příruby a spojky: pevné spoje pro kovové trubky s plastovým napojením

Příruby představují spolehlivý způsob spojení kovové a plastové trubky, především u litinových trubek s pracovními průměry 63-315 mm. Tento typ spoje využívá gumové těsnění, které zabezpečuje vodotěsnost i v náročných podmínkách, například při nízkých teplotách nebo vysoké vlhkosti. Montáž příruby začíná pečlivým očištěním spojovaných ploch, aby se zabránilo netěsnostem. Následně se příruba nasadí na litinovou trubku a pomocí šroubů se utažením dosáhne pevného, těsného spoje. Šrouby jsou zásadní v udržení stability spoje a zajišťují dlouhodobou odolnost proti vibracím a tlaku. Příruby a spojky kovových trubek se proto často používají v kanalizačních systémech a tam, kde je nutné spolehlivé a odolné napojení plastových trubek na kovové rozvody. Tento způsob patří mezi všechny způsoby připojení plastové trubky ke kovové, které kombinují pevnost, těsnost a relativně jednoduchou montáž.

Lepení a hrdlové spoje plastových trubek ke kovu

Lepení plastových trubek ke kovovým se nejčastěji provádí pomocí epoxidových lepidel, která zajistí pevné a vodotěsné spojení. Epoxidové lepidlo vyžaduje po aplikaci 24 hodin pro úplné vytvrzení, během kterých nesmí být spoj mechanicky zatěžován. Tento způsob patří mezi hlavní metody spojování plastových a kovových trubek, především tam, kde není možné použít mechanické spoje.

Hrdlové spoje se naopak nelepí, ale spoléhají na pružné gumové těsnění, které zajišťuje těsnost mezi plastovou a kovovou trubkou. Tento typ spojení se často používá u kanalizačních sběračů, kde je nutný správný sklon potrubí, aby se zamezilo hromadění nečistot a zajistil průtok. Hrdlové spoje patří k oblíbeným způsobům, protože umožňují rychlou montáž bez speciálního nářadí.

Postup lepení plastových trubek k kovovým:

1. Čištění povrchu – odstraňte nečistoty a mastnotu z trubek
2. Nanesení epoxidového lepidla – rovnoměrně aplikujte na obě spojující plochy
3. Spojení trubek – pevně přitlačte k sobě a zafixujte polohu
4. Vytvrzení lepidla – nechte 24 hodin bez zatížení

Tip: Častá chyba je nedostatečné očištění povrchu před lepením, což oslabuje pevnost spoje.

Lepení plastových trubek s kovovými je vhodné pro instalace s pevnými rozvody, zatímco hrdlové spoje se hodí tam, kde je potřeba pružnost a snadná demontáž. Oba způsoby doplňují další metody jako svařování PPR trubek, krimpovací nebo závitové spoje a kompresní tvarovky, které se liší v použití a nárocích na montáž.

Technické parametry a omezení spojování plastových a kovových trubek

PP-RCT trubky, běžně používané pro rozvody vody, mají maximální teplotní odolnost do 70 °C a povrchová teplota spoje nesmí přesáhnout 150 °C. Tlak v potrubí by neměl překročit 10 barů, aby byl zajištěn bezpečný a dlouhodobý provoz. Tyto parametry jsou klíčové při výběru vhodné metody spojení kovové a plastové trubky, protože překročení limitů může vést k poruchám spoje nebo materiálu. Omezení spočívají také v nevhodnosti PP-RCT trubek pro ústřední topení s výtahovými uzly a prostory s požární kategorií G, kde jsou kladeny vyšší nároky na odolnost.

Jaké jsou metody spojování plastových a kovových trubek

Mezi nejčastější způsoby patří polyfúzní svařování PPR trubek, krimpovací spoje, závitové spoje a kompresní tvarovky. Každá metoda má své výhody a nevýhody, které je nutné zvážit vzhledem k technickým parametrům spojů a konkrétnímu použití. Pro spolehlivé spojení je také často doporučeno použití přechodek, které kompenzují rozdílné vlastnosti materiálů.

Doporučené nástroje a postupy pro montáž spojů

Pro montáž plastové trubky na kovovou trubku je nezbytné použít správné nástroje a dodržet doporučené postupy, aby bylo spojení pevné a těsné. Truborez slouží k přesnému a rovného řezu trubek bez deformace. Po naříznutí je třeba okraj upravit kalibrátorem, který obnovuje tvar a vyrovnává nerovnosti. Pro krimpovací spoje se používají speciální kleště, které zajistí trvalé a pevné spojení plastové a kovové trubky.

Polyfúzní svařování PPR trubek vyžaduje hobby svářečku s cenou okolo 1500 Kč, kterou lze často i půjčit. Tento nástroj umožňuje spolehlivé spojení plastových částí, ale pro napojení na kovové se používají spíše přechodky nebo jiné mechanické spoje, například závitové spoje či kompresní tvarovky.

Při montáži je důležité provést tlakové zkoušky, které ověří těsnost a správnost spojů.

• Truborez pro čistý řez trubek
• Kalibrátor na obnovu tvaru trubky
• Kleště pro krimpování kovových a plastových spojů
• Hobby svářečka pro polyfúzní svařování PPR trubek

Jaké jsou metody spojování plastových a kovových trubek

Mezi všechny způsoby připojení plastové a kovové trubky patří krimpovací spoje, závitové spoje, kompresní tvarovky a přechodky. Každá metoda má své výhody i nevýhody, které je třeba zvážit podle konkrétní instalace a materiálů. Na co si dát pozor: častou chybou je nepřesný řez nebo špatná příprava okrajů, což vede k netěsnostem.

Údržba a životnost spojů plast-kov

Údržba spojů mezi plastovou a kovovou trubkou zásadně ovlivňuje jejich životnost a spolehlivost. Vliv tvrdosti vody a způsob spojení, například krimpovací spoje nebo závitové spoje, rozhoduje o potřebě pravidelných kontrol a případných oprav.

Opravy a výměna spojů

Při opravných pracích je nezbytné zkontrolovat stav těsnění a přechodek, které jsou nejčastějším zdrojem netěsností. Postup zahrnuje:

• Kontrolu těsnění na praskliny nebo opotřebení
• Výměnu poškozených přechodek mezi kovovou a plastovou trubkou
• Demontáž spojů při nutnosti kompletní výměny části trubky

Pravidelná údržba spočívá v preventivní kontrole těsnosti a tlaku systému, přičemž tvrdost vody zvyšuje riziko koroze kovových částí a degradace plastových spojů. Proto doporučuji pravidelnou revizi alespoň jednou ročně. Při závadách je vhodné konzultovat odborníka, aby se předešlo poškození celého potrubí.

Tip: Prodloužení životnosti spojů mezi plastovou a kovovou trubkou zajistíte správným výběrem metody spojování, například polyfúzním svařováním PPR trubek nebo použitím kompresních tvarovek, které umožňují snadnou údržbu a výměnu.

Časté dotazy

Jak napojit plastovou trubku na kovovou?

Použijte vhodnou metodu podle průměru a materiálu, například krimpovací spoj nebo kompresní tvarovku, a zajistěte těsnění pomocí FUM pásky nebo silikonového tuku.

Jaké jsou možnosti spojování vodovodních trubek?

Mezi možnosti patří svařování, krimpování, závitové spoje, kompresní tvarovky, příruby a lepení, přičemž výběr závisí na typu potrubí a provozních podmínkách.

Jak svarovat plastové trubky?

Svařování plastových trubek PP-RCT probíhá při teplotě cca 280 °C s korekcí spoje do několika sekund, po instalaci je nutná tlaková zkouška trvající několik hodin.

Jaké nástroje potřebuji pro montáž krimpovacích spojů?

Potřebujete truborez pro přesný řez, silikonový tuk na fitinkové kování, a speciální kleště (ruční, mechanické, hydraulické) podle průměru trubek.

Jaké jsou nevýhody závitových spojů?

Závitové spoje jsou náchylné k netěsnostem a vyžadují pravidelnou kontrolu, aby nedošlo k úniku vody nebo poškození spojů.

Jak dlouho trvá vytvrzení epoxidového lepidla při lepení trubek?

Epoxidové lepidlo vyžaduje přibližně 24 hodin pro úplné vytvrzení před zapnutím vody do potrubí.

Jaká je maximální teplotní odolnost PP-RCT trubek?

PP-RCT trubky mají teplotní odolnost až do 70 °C, což je důležité při výběru použití v instalacích.

Jak se správně montují kompresní tvarovky?

Montáž zahrnuje zkosení konců trubek frézou, namazání mýdlovým roztokem, zasunutí do matic a utažení na doraz s ruční kontrolou pevnosti.

Co ovlivňuje životnost spojů mezi plastem a kovem?

Životnost ovlivňuje tvrdost vody, kvalita těsnění, pravidelná údržba a správná montáž, včetně pravidelných tlakových zkoušek.

Jak opravit netěsnost spoje plastové a kovové trubky?

Provádí se výměna těsnění nebo přechodky, případně demontáž spoje a kontrola utahovacích matic; při vážnějších závadách doporučujeme odborný servis.

Jaké jsou hlavní metody připojení plastové trubky ke kovové?

Mezi hlavní metody patří krimpování, použití kompresních tvarovek, lepení a závitové spoje, přičemž každá má specifické použití podle materiálu a tlakových požadavků.

Jak probíhá svařování plastových trubek a jaké jsou jeho základní parametry?

Svařování plastových trubek probíhá při teplotě kolem 260 °C s časem ohřevu 10-20 sekund na spoji, což zajišťuje pevné a těsné spojení.

Co je krimpování a jak se správně provádí u spojení plastové a kovové trubky?

Krimpování je mechanické stlačení kovové objímky na plastovou trubku pomocí speciálních kleští, přičemž správný krimpovací tlak je 5-7 kN pro trubky průměru 16-25 mm.

Jak fungují odnímatelné a závitové spoje při spojování plastových a kovových trubek?

Odnímatelné spoje umožňují opakované rozebrání, závitové spoje se utahují s momentem 10-15 Nm, což zajišťuje těsnost a snadnou údržbu.

Jak se používají kompresní tvarovky pro spojení plastu s kovem a jaký je jejich maximální tlak?

Kompresní tvarovky se nasadí na trubku a utáhnou šroubem, přičemž maximální provozní tlak je obvykle 10 barů, vhodné pro vodovodní instalace.

Jaké příruby a spojky jsou doporučené pro připojení kovových trubek k plastovým?

Doporučují se ocelové příruby s gumovým těsněním a spojky s vnitřním závitem M22, které umožňují pevné a těsné spojení s plastovými trubkami.

Jaký je postup lepení plastové trubky na kovovou a jak dlouho trvá vytvrzení?

Postupuje se nanesením speciálního epoxidového lepidla, spojení se pevně sevře a vytvrzení trvá přibližně 24 hodin při pokojové teplotě.

Jaká je doporučená údržba a kontrola spojů mezi plastovými a kovovými trubkami pro dlouhodobou životnost?

Doporučuje se pravidelná vizuální kontrola každých 6 měsíců a utažení spojů s momentem 12 Nm, aby se zabránilo únikům a poškození.
