Princip fungování a instalace reduktoru tlaku vody v domácnosti

Reduktor tlaku vody chrání instalaci před přetlakem, který může způsobit poškození potrubí i spotřebičů. Správná instalace a nastavení tlaku vody zajistí plynulý a bezpečný průtok, přičemž důležitou součástí je také filtrační sítko reduktoru, které zabraňuje zanášení zařízení. Naučíte se, jak tento regulátor tlaku vody funguje a jak ho správně namontovat.

Jak funguje reduktor tlaku vody – princip a konstrukce

Reduktor tlaku vody slouží k udržení stabilního výstupního tlaku v rozmezí přibližně 0,1 až 0,4 MPa bez ohledu na kolísání tlaku ve vodovodním řadu. Tento regulátor tlaku vody pracuje na principu rovnováhy mezi tlakem vstupní vody a předepnutou pružinou, která působí na membránu nebo píst uvnitř ventilu. Konstrukce reduktoru zahrnuje také filtrační sítko reduktoru, které zabraňuje zanášení a prodlužuje životnost zařízení. Materiály, z nichž jsou ventily vyráběné, zpravidla zahrnují mosaz, nerezovou ocel nebo litinu, což zajišťuje odolnost proti korozi a dlouhodobou spolehlivost.

Jak funguje membránový reduktor tlaku vody?

Membránový reduktor tlaku vody reguluje tlak pomocí pružiny předepnuté na požadovanou hodnotu, typicky mezi 0,1 a 0,4 MPa. Pružina působí na pružnou membránu, která odděluje vstupní tlak vody od výstupního prostoru. Když tlak vody stoupne nad nastavenou hodnotu, membrána se posune proti síle pružiny a omezí průtok vody, čímž udržuje konstantní tlak na výstupu. Naopak při poklesu tlaku membrána ustoupí a průtok se zvýší. Tento princip fungování redukčního ventilu na vodu zajišťuje plynulou regulaci a stabilitu provozu. Membránový ventil navíc chrání vnitřek ventilu před zanášením díky integrovanému filtračnímu sítku s velikostí ok 80 až 100 mikronů, které zachytává nečistoty a prodlužuje tak intervaly údržby reduktoru vody.

Materiály konstrukce membránového reduktoru jsou vybírány tak, aby odolaly mechanickému namáhání a korozi, což zvyšuje jeho životnost. Tento typ reduktoru tlaku vody je vhodný pro běžné domácí instalace, kde je požadován stabilní tlak vody s pravidelnou údržbou.

Jak funguje pístový reduktor tlaku vody?

Pístový reduktor tlaku vody pracuje na principu pohyblivého pístu, který reaguje na sílu vstupního tlaku vody a předepnuté pružiny. Pružina tlačí na píst, který reguluje velikost průtoku vody a tím i tlak na výstupu. Pístové ventily umožňují zvýšení průtoku vody až o 15 % ve srovnání s membránovými ventily, což je výhodné v aplikacích vyžadujících větší průtok nebo proměnlivý tlak vody.

Konstrukce pístového reduktoru tlaku vody je robustní, často vyrobená z mosazi nebo nerezu, a je vybavena filtračním sítkem, které zabraňuje vniknutí nečistot do mechanismu. Tento typ redukčního ventilu na vodu se hodí zejména tam, kde je potřeba vyšší průtok a nižší tlaková ztráta. Pístový ventil reaguje pružně na změny tlaku ve vodovodním řadu a je jednodušší na nastavení tlaku vody i údržbu.

Tip: Při instalaci reduktoru tlaku vody je potřeba zajistit, aby filtrační sítko bylo pravidelně kontrolováno a čištěno, protože zanesení sítka patří mezi časté příčiny poruch a nesprávného fungování reduktoru.

Kde a jak se instaluje reduktor tlaku vody v domácnosti

Reduktor tlaku vody je klíčovým prvkem domácí vodovodní instalace, který pomáhá udržet tlak vody na optimální úrovni. Správné umístění a instalace reduktoru zajistí jeho efektivní fungování a prodlouží životnost celého systému. Níže najdete detailní informace, jak reduktor správně instalovat a kde ho umístit.

Kde umístit reduktor tlaku vody v domácnosti?

Reduktor tlaku vody se instaluje vždy za domovní vodoměr a hlavní filtr, aby byl chráněn před nečistotami a aby bylo možné regulovat tlak přicházející z vodovodního řadu. Je nezbytné zajistit minimální rovný úsek potrubí dlouhý 5× DN (průměr potrubí) před i za reduktorem, což stabilizuje tok vody a přispívá ke správnému fungování regulátoru tlaku vody.

Montáž by měla být horizontální, přičemž filtrační jímka reduktoru musí směřovat dolů. Tento způsob instalace zabraňuje usazování nečistot uvnitř filtračního sítka reduktoru, které by mohly omezit průtok nebo poškodit pístový či membránový ventil. Před i za reduktorem je doporučená instalace kulových uzávěrů (kohoutů), které umožňují snadný servis a údržbu reduktoru vody bez nutnosti vypouštět celou instalaci.

Podle odborných zdrojů, například na portálu eAgri.cz, je toto umístění standardní a zaručuje dlouhodobou spolehlivost zařízení. Montáž na jiném místě v potrubí může vést k nesprávnému měření tlaku a snížení účinnosti regulace.

Jak správně nainstalovat reduktor tlaku vody?

Při instalaci reduktoru tlaku vody je nutné dodržet několik základních pravidel, která zajistí jeho správnou funkci a snadnou údržbu:

1. Horizontální montáž – reduktor instalujte tak, aby filtrační jímka směřovala dolů, čímž se zabrání usazování nečistot a prodlouží se životnost filtračního sítka.
2. Rovný úsek potrubí – zajistěte minimálně 5× DN rovný úsek potrubí před reduktorem i za ním, což stabilizuje proudění vody a zabraňuje turbulentnímu proudění, které by mohlo ovlivnit nastavení tlaku vody.
3. Instalace kulových uzávěrů – na obou stranách reduktoru umístěte kulové uzávěry pro snadnou demontáž při údržbě nebo případné opravě.
4. Kontrola směru proudění vody – reduktor obsahuje šipku, která označuje správný směr instalace v potrubí, pokud je instalace opačná, regulátor nebude fungovat správně.
5. Připojení na hlavní filtr – pokud ještě nemáte filtr, je vhodné ho instalovat před reduktor, aby filtrační sítko nebylo zanášeno hrubými nečistotami.

Častou chybou při instalaci regulátoru tlaku vody je jeho montáž bez dostatečně dlouhého rovného úseku potrubí, což vede k nestabilnímu tlaku a rychlejšímu opotřebení membránového ventilu. Dalším problémem je instalace bez kulových kohoutů, která ztěžuje servis a může prodloužit dobu odstávky vody při údržbě.

Tip: Při výběru reduktoru tlaku vody mějte na paměti typ ventilu – pístový ventil je robustnější a vhodný pro vyšší průtoky, membránový ventil nabízí přesnější regulaci. Pokud vodovodní řád dodává tlak nad 6 barů, reduktor je doporučený, pokud je tlak nižší, nemusí být instalace nutná.

Celý postup instalace a nastavení reduktoru tlaku vody najdete podrobněji v návodu na instalaci reduktoru tlaku vody na portálu eAgri.cz, který je autoritativním zdrojem v oblasti vodohospodářské techniky.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

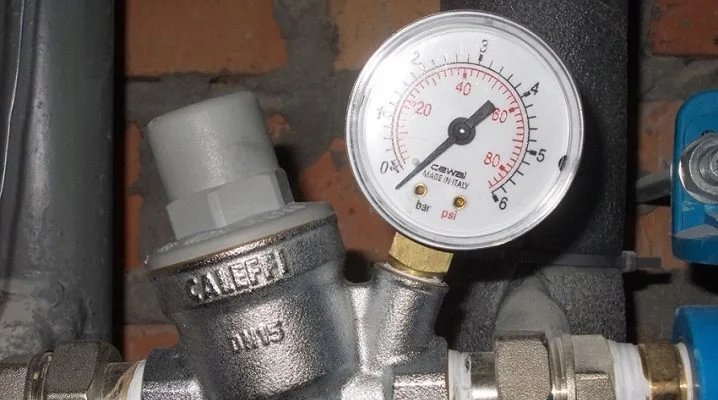

Jak nastavit a seřídit výstupní tlak reduktoru

Nastavení výstupního tlaku reduktoru tlaku vody je zásadní pro správnou funkci vodovodního systému a ochranu domácích spotřebičů před nadměrným tlakem. Optimální tlak pro rodinný dům se pohybuje mezi 0,3 a 0,4 MPa, což zajistí dostatečný průtok bez rizika poškození potrubí.

Výstupní tlak se reguluje otáčením stavěcího šroubu na redukčním ventilu. V statickém stavu, tedy při uzavřených odběrech vody, otáčejte stavěcím šroubem ve směru hodinových ručiček pro zvýšení tlaku a proti směru pro jeho snížení. Při tomto nastavení je důležité mít k dispozici manometr, který přesně ukáže hodnotu výstupního tlaku.

Pro správné nastavení redukčního ventilu na ideální tlak doporučuji postupovat podle následujících kroků:

1. Uzavření všech odběrů – zajistěte, že žádná voda nepoteče, aby byl tlak ve statickém stavu
2. Připojení manometru – připojte manometr k výstupu reduktoru pro přesné měření tlaku
3. Otáčení stavěcího šroubu – pomalu zvyšujte nebo snižujte tlak otáčením šroubu podle požadované hodnoty
4. Ověření nastavení – otevřete a zavřete nejbližší baterii, aby se tlak vyrovnal v celém systému
5. Kontrola manometru – zkontrolujte, zda je tlak stabilní v doporučeném rozmezí 0,3-0,4 MPa

Při instalaci reduktoru tlaku vody je vhodné zkontrolovat také filtrační sítko reduktoru, které zabraňuje zanášení ventilu nečistotami a tím usnadňuje údržbu reduktoru vody. Správné nastavení tlaku prodlužuje životnost zařízení a zabraňuje častým poruchám.

Tip: Při nastavení reduktoru tlaku vody se vyvarujte příliš rychlých a velkých změn tlakových hodnot, které mohou poškodit pístový nebo membránový ventil uvnitř reduktoru. Pravidelná kontrola nastavení tlaku pomůže udržet domácí vodovodní řád v optimálním stavu.

Jak se seřizuje regulátor tlaku vody

Návod na instalaci reduktoru tlaku vody vždy zahrnuje také správné seřízení výstupního tlaku. Dodržujte doporučený postup a hodnoty, abyste zajistili efektivní a bezpečný provoz vašeho vodovodního systému.

Typy reduktorů tlaku vody a jejich specifika

Reduktor tlaku vody slouží k ochraně domácí instalace před nadměrným tlakem, který by mohl poškodit potrubí či spotřebiče. Nejčastěji se setkáte s membránovými a pístovými ventily, přičemž každý z nich má své výhody a nevýhody, jež ovlivňují jak instalaci reduktoru tlaku, tak i jeho údržbu.

Membránový ventil pracuje na principu pružné membrány, která reguluje tlak vody plynule a spolehlivě. Tento typ obsahuje filtrační sítko reduktoru, které zabraňuje zanášení a prodlužuje životnost zařízení. Je vhodný pro běžné domácí použití, kde je tlak vody v řadu stabilní.

Pístový ventil se vyznačuje robustnější konstrukcí a umožňuje zvýšení průtoku vody až o 15 % oproti membránovým ventilům. Díky tomu se hodí do instalací s vyššími nároky na průtok, například v rodinných domech s více odběrateli současně. Nevýhodou je však náročnější údržba a citlivost na nečistoty v potrubí, proto je správná instalace reduktoru tlaku včetně filtračního sítka nezbytná.

Moderní řešení představují elektronické reduktory tlaku vody, které obsahují integrovaný filtr a manometr. Tyto inteligentní ventily automaticky reagují na překročení tlaku a dokážou tak efektivně chránit instalaci i při náhlých výkyvech. Výhodou je také snadnější nastavení tlaku vody pomocí elektronického ovládání, což usnadňuje provoz i údržbu.

Porovnání typů reduktorů tlaku vody

Tipy pro instalaci a nastavení reduktoru tlaku vody zahrnují umístění zařízení za hlavní uzavírací ventil a pravidelnou kontrolu filtračního sítka reduktoru, aby nedocházelo k zanášení. Správně zvolený a nastavený regulátor tlaku vody výrazně prodlužuje životnost domácího rozvodu a snižuje riziko poruch.

Používání reduktoru tlaku vody v domácím rozvodu je vhodné zejména tam, kde tlak ve vodovodním řadu překračuje 4 bary. Naopak v lokalitách s nízkým tlakem může instalace membránového ventilu omezit průtok více, než je žádoucí, a pístové ventily také nemusí být optimální volbou.

Údržba, čištění a servis reduktoru tlaku vody

Údržba, čištění a servis reduktoru tlaku vody je nezbytná pro zajištění jeho spolehlivého fungování a dlouhé životnosti. Zanesení filtračního sítka reduktoru, které má obvykle velikost ok 80-100 mikronů, způsobuje pokles tlaku vody v domácím potrubí. Proto je pravidelná kontrola a čištění tohoto filtru klíčová. Servisní intervaly doporučují provést kontrolu a údržbu alespoň jednou ročně, případně častěji v případě tvrdé vody nebo zvýšeného znečištění.

Filtrační sítko reduktoru tlaku vody zachytává nečistoty, které by mohly poškodit pístový nebo membránový ventil uvnitř redukčního ventilu na vodu. Zanesení filtru vede nejen k nerovnoměrnému tlaku, ale může způsobit i mechanické poruchy, které výrazně zhorší funkci regulátoru tlaku vody. Proto je důležité sledovat pokles tlaku při odběru vody jako indikátor možného zanesení.

Jak vyčistit a udržovat redukční ventil na vodu

1. Vypnutí přívodu vody – uzavřete hlavní ventil před reduktorem tlaku vody.
2. Demontáž dříku – opatrně odšroubujte kryt dříku, abyste získali přístup k filtračnímu sítku.
3. Vyjmutí a propláchnutí filtračního sítka – opláchněte sítko pod tekoucí vodou, případně použijte jemný kartáč pro odstranění usazenin.
4. Kontrola těsnění a pístu – při demontáži zkontrolujte stav těsnění a pístového či membránového ventilu, případné poškození vyměňte.
5. Sestavení a opětovná instalace – pečlivě složte díly zpět a zkontrolujte těsnost.
6. Nastavení tlaku vody – podle potřeby upravte nastavení reduktoru tlaku vody na doporučenou hodnotu, obvykle 3-4 bary pro domácí vodovodní řad.

Tip: Mezi časté chyby při instalaci regulátoru tlaku vody patří instalace bez filtračního sítka, což vede k rychlému zanášení a poškození ventilu. Doporučuji dodržovat tipy pro instalaci a nastavení reduktoru tlaku vody uvedené v návodu výrobce.

Pravidelná údržba reduktoru vody nejen prodlužuje jeho životnost, ale také zajišťuje stabilní tlak ve vodovodním řadu, což chrání domácí rozvody i spotřebiče před poškozením. Pro správné fungování je tedy nezbytné dodržovat servisní intervaly a včas reagovat na pokles tlaku při odběru vody.

Dopady nesprávného nastavení reduktoru na spotřebu a zařízení

Nesprávné nastavení reduktoru tlaku vody má přímý vliv na spotřebu vody i stav domácích zařízení. Správné nastavení a pravidelná údržba redukčního ventilu pomáhají minimalizovat zbytečné náklady a předcházet poruchám.

Ekonomické dopady na spotřebu vody

Nesprávné nastavení tlaku vody vede k nárůstu spotřeby vody až o 20 %. Vyšší tlak zvyšuje průtok kohoutků a spotřebičů, čímž rostou náklady na vodu i energii potřebnou k ohřevu. Instalace reduktoru tlaku a jeho správné nastavení tlaku vody umožňuje optimalizovat spotřebu a snížit zbytečné výdaje. Údržba reduktoru vody, včetně čištění filtračního sítka reduktoru, zajišťuje jeho bezproblémový provoz a stabilní tlak.

Technické problémy a opotřebení zařízení

Příliš vysoký tlak způsobuje tlakové rázy, které urychlují opotřebení armatur a mohou poškodit instalované zařízení. Častá chyba je nastavení tlaku nad hodnotu doporučenou výrobcem, což vede k odkapávání pojistného ventilu bojleru nastaveného obvykle na 6 barů. Tento problém signalizuje přetlak v systému a vyžaduje okamžité seřízení reduktoru. Pravidelná kontrola a údržba redukčního ventilu na vodu předchází poruchám a prodlužuje životnost domácí instalace.

• Pravidelně kontrolujte nastavení tlaku vody podle doporučení výrobce
• Čistěte filtrační sítko reduktoru, aby nedošlo k zanesení a vadné funkci
• Při instalaci reduktoru tlaku dbejte na správné umístění a směr průtoku vody

Tip: Pro odstranění problémů s regulátorem tlaku vody doporučuji pravidelnou údržbu a odborné nastavení, které zajistí optimální výkon a ochranu domácího zařízení.

Časté dotazy

Kam se obvykle umisťuje reduktor tlaku vody v instalaci?

Reduktor se instaluje za domovní vodoměr a hlavní filtr, vždy s ohledem na směr proudění vody označený šipkou na tělese ventilu.

Jak zjistím, že je potřeba nastavit nebo seřídit reduktor tlaku vody?

Pokles tlaku při odběru vody nebo odkapávání pojistného ventilu jsou signály, že je nutné seřízení reduktoru.

Jaký tlak je doporučený pro rodinné domy?

Doporučený výstupní tlak je 0,3-0,4 MPa (3 až 4 bary) pro rodinné domy s běžnou instalací.

Jak často se má čistit filtrační sítko reduktoru?

Filtrační sítko s jemností 80-100 mikronů je vhodné čistit minimálně jednou ročně, nebo při poklesu tlaku.

Co může způsobit nesprávné nastavení reduktoru tlaku?

Nesprávné nastavení může zvýšit spotřebu vody až o 20 %, způsobit tlakové rázy a zkrátit životnost armatur.

Je možné instalovat reduktor tlaku ve svislé poloze?

Ano, ale sedimentační komora filtru nefunguje optimálně a může dojít k usazování nečistot v mechanismu.

Jak se provádí seřízení výstupního tlaku reduktoru?

Výstupní tlak se nastavuje otáčením stavěcího šroubu ve statickém stavu; ve směru hodinových ručiček tlak roste, opačně klesá.

Jaký je rozdíl mezi membránovým a pístovým reduktorem?

Membránový ventil chrání před zanášením a je jednodušší, pístový umožňuje zvýšení průtoku až o 15 %.

Lze reduktor tlaku kombinovat s hydroakumulátorem?

Reduktory nejsou doporučeny v domácnostech s kompletním systémem s hydroakumulátorem a relé, které tlak již regulují.

Jak poznám zanesení filtru v reduktoru?

Zanesení se pozná podle poklesu dynamického tlaku při odběru vody, zatímco klidový tlak na manometru zůstává stejný.

Jaký by měl být tlak ve vodovodním řadu před reduktorem?

Tlak ve vodovodním řadu by měl být obvykle mezi 3 až 6 barů, aby reduktor mohl správně snížit tlak na požadovanou hodnotu.

Jaký je postup při čištění filtračního sítka reduktoru tlaku vody?

Nejprve uzavřete přívod vody, poté odšroubujte kryt reduktoru a vyjměte filtrační sítko, které očistěte pod tekoucí vodou, a nakonec vše opět sestavte.
