Provozní řád tlakové zkoušky pneumatických a hydraulických
Provozní řád tlakových zkoušek pneumatických a hydraulických potrubí stanovuje přesné postupy a technické normy, které zajistí bezpečný a spolehlivý provoz zařízení. Dodržování pravidel podle ČSN 75 5911 a správné tlakování rozvodu vody minimalizuje riziko havárií a prodlužuje životnost potrubí. Správně nastavený provozní řád je klíčový nejen pro kotelny, ale i pro široké spektrum průmyslových aplikací.
Rychlý přehled
- Provozní řád tlakových zkoušek je vyžadován zákonem č. 250/2021 Sb. pro vyhrazená technická zařízení.
- Tlakové zkoušky ověřují pevnost a těsnost potrubí pomocí pneumatických a hydraulických metod.
- Doba uchovávání provozní dokumentace je stanovena na minimálně 10 let.
- Únavové zkoušky simulují až 20letý provoz potrubí pomocí mnohočetných tlakových cyklů.
- Bezpečnostní opatření během tlakových zkoušek zahrnují certifikované týmy a moderní přístroje, jako ultrazvuk a akustickou emisi.
Co je provozní řád tlakových zkoušek a jeho legislativní rámec
Provozní řád tlakových zkoušek pneumatických a hydraulických potrubí je zákonem č. 250/2021 Sb. stanovený dokument, který přesně určuje povinnosti provozovatelů vyhrazených zařízení a revizních techniků při provádění tlakových testů. Tento řád zajišťuje bezpečnost a správnost tlakových zkoušek, včetně dokumentace, která musí obsahovat všechny parametry a výsledky měření. Revizní technik provádí tlakové zkoušky podle provozního řádu, čímž se garantuje shoda s platnou normou pro tlakové zkoušky potrubí a minimalizuje riziko havárií.
Provozní řád tlakových zkoušek potrubí zahrnuje detailní návod na tlakové zkoušky pneumatických a hydraulických rozvodů, včetně přesného postupu tlakové zkoušky hydraulických potrubí v provozním řádu a požadavků na tlakování rozvodu vody či zkoušky těsnosti nádrží. Dokumentace musí být vedena systematicky a slouží jako oficiální protokol o provedení tlakové zkoušky potrubí (vzor protokolu bývá součástí standardů nebo příloh).
Co obsahuje provozní řád pro tlakové zkoušky potrubí
Provozní řád musí obsahovat definice tlakových zkoušek, minimální požadavky na tlak a dobu zkoušky, bezpečnostní opatření, způsob vedení dokumentace a postupy pro případ zjištění netěsností. Přesný postup tlakové zkoušky pneumatických potrubí podle provozního řádu stanoví, jaké parametry se mají měřit a jaké limity nesmí být překročeny. Dodržení provozního řádu je nezbytné pro splnění legislativních požadavků a zajištění provozní bezpečnosti.
Metody provádění tlakových zkoušek pneumatických a hydraulických potrubí
Metody provádění tlakových zkoušek pneumatických a hydraulických potrubí se liší podle použitého média a cíle testu. Pneumatické zkoušky využívají stlačený vzduch a akustickou emisi k odhalení netěsností, zatímco hydraulické zkoušky používají vysokotlakou vodu k ověření pevnosti potrubí a těsnosti podle provozního řádu.
Pneumatické tlakové zkoušky

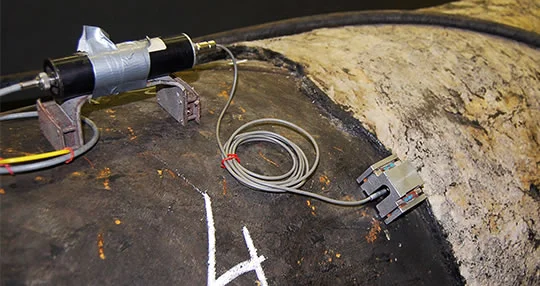

Pneumatická tlaková zkouška používá stlačený vzduch při teplotách mezi 10 a 30 °C, což je optimální rozsah pro spolehlivé měření těsnosti potrubí. Pomocí akustické emise se detekují úniky vzduchu – tato metoda lokalizuje vadná místa rozvodu přesně a efektivně. Provozní řád tlakových zkoušek potrubí stanoví postup, jak provést tlakové zkoušky pneumatických potrubí, včetně maximálních tlaků a doby udržení tlaku. Chyby při provádění tlakových zkoušek v pneumatických rozvodech často souvisejí s nedostatečnou přípravou nebo nesprávným nastavením tlaku.
Hydraulické tlakové zkoušky

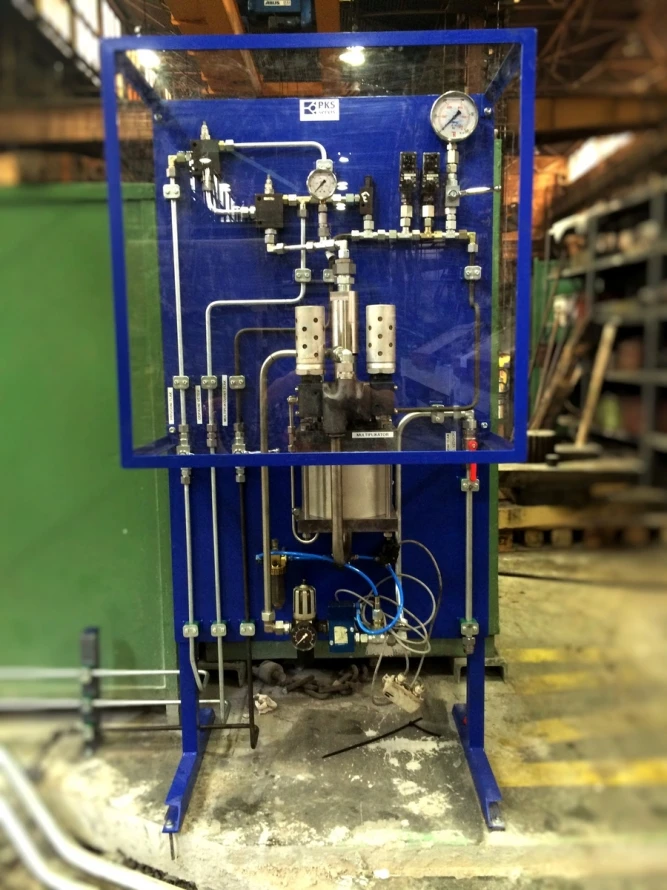

Hydraulická tlaková zkouška využívá vysoký přetlak vody, obvykle při teplotách 15 až 25 °C, pro ověření pevnosti potrubí a těsnosti spojů. Tento postup tlakové zkoušky hydraulických potrubí v provozním řádu zahrnuje tlakování rozvodu vody na hodnoty vyšší než provozní tlak, často s rezervou 1,5násobku, aby se odhalily i malé netěsnosti. Hydraulické zkoušky mohou být destrukční, protože vysoký tlak zatěžuje materiál do hranice jeho pevnosti. Ultrazvukové testování často doplňuje tyto zkoušky k přesné detekci vnitřních vad. Norma ČSN 75 5911 a provozní řád kotelny detailně upravují parametry a dokumentaci těchto tlakových testů.
| Typ zkoušky | Použité médium | Teplotní rozsah (°C) | Hlavní metoda detekce |
|---|---|---|---|
| Pneumatická zkouška | Stlačený vzduch | 10-30 | Akustická emise |
| Hydraulická zkouška | Vysokotlaká voda | 15-25 | Ultrazvukové testování + tlak |
Tip: Při tlakové zkoušce vodovodního potrubí je nutné dodržet provozní řád kotelny a přesnou dokumentaci podle vzoru protokolu o provedení tlakové zkoušky potrubí, aby byla zajištěna platnost testu.
Postupy a kritéria hodnocení výsledků tlakových zkoušek
Hodnocení výsledků tlakových zkoušek je klíčové pro ověření těsnosti a bezpečnosti pneumatických i hydraulických potrubí. Správná dokumentace a měření přetlaku podle platné ČSN normy umožňují přesné posouzení stavu rozvodů a jsou nezbytnou součástí provozního řádu tlakových zkoušek potrubí.
Měření a dokumentace přetlaku
Při tlakové zkoušce se měří přetlak v kilopascalech (kPa), který musí odpovídat požadavkům normy, například ČSN 75 5911. Současně se zaznamenává množství média použitého k tlakování rozvodu vody nebo jiné kapaliny. Měření přetlaku pomáhá odhalit úniky a nehomogenity systému, které by mohly signalizovat netěsnosti nebo vady potrubí. Takto získaná data jsou základním podkladem pro vyplnění protokolu o tlakové zkoušce.
Obsah protokolu a časté chyby
Protokol o tlakové zkoušce musí obsahovat tyto údaje: datum a místo provedení zkoušky, jméno technika odpovědného za měření, přesné hodnoty měřeného přetlaku a výsledky kontroly těsnosti. Častou chybou při vyplňování protokolu je neúplné zadání těchto informací nebo nesprávné uvedení tlakových hodnot, což může vést k neplatnosti zkoušky. Doporučuji používat standardizovaný protokol o provedení tlakové zkoušky potrubí vzor, který zajistí správnou a úplnou dokumentaci v souladu s provozním řádem kotelny či hydraulických systémů.
- měření přetlaku v kPa
- kontrola těsnosti podle ČSN normy
- kompletní protokol obsahující datum, místo, technika a výsledky
- vyvarování se chybám při vyplňování protokolu
Takový postup tlakové zkoušky odpadního potrubí podle ČSN zaručuje bezpečnost a dlouhodobou provozní spolehlivost systému.
Bezpečnostní opatření a certifikace personálu při tlakových zkouškách
Bezpečnostní opatření a certifikace personálu patří k zásadním prvkům správného provedení tlakových zkoušek pneumatických a hydraulických potrubí. Dodržení bezpečnostních pravidel minimalizuje riziko úrazu a certifikace personálu zaručuje odbornou způsobilost, což významně snižuje chyby při provádění tlakových zkoušek v pneumatických rozvodech.
Hlavní bezpečnostní pravidla
Při tlakových zkouškách je nezbytné používat osobní ochranné pomůcky, například ochranné brýle a rukavice. Před zahájením testu musí technik důkladně provést kontrolu zařízení a potrubí, aby se předešlo únikům nebo poruchám během tlakování rozvodu vody či jiných médií. Vymezení bezpečnostní zóny kolem pracoviště zabraňuje vstupu nepovolaných osob a chrání tak před možnými úrazy.
Požadavky na kvalifikaci a certifikaci
Personál provádějící tlakové zkoušky musí mít platné certifikace podle ČSN norma, například dle dokumentu čsn 75 5911 pdf. Kromě certifikace je vyžadováno pravidelné školení BOZP a znalost provozního řádu kotelny či jiných zařízení, kde se tlakové zkoušky provádějí. Taková kombinace odborných znalostí a bezpečnostních pravidel je klíčová pro správnou dokumentaci tlakových zkoušek a minimalizaci rizik během testování.
Doporučené intervaly a dokumentace tlakových zkoušek
Provozní řád stanovuje jasné intervaly tlakových zkoušek pneumatických a hydraulických potrubí s ohledem na typ média a provozní podmínky. Správná dokumentace a archivace výsledků jsou nezbytné pro splnění legislativních požadavků a bezpečný provoz vyhrazených technických zařízení.
Frekvence opakování tlakových zkoušek
Intervaly tlakových zkoušek se obvykle stanovují na pětiletý cyklus, který lze upravit podle konkrétních provozních podmínek a druhu média v potrubí. Pro tlakové nádoby a vodovodní rozvody platí obdobné termíny, přičemž provozní řád kotelny nebo jiné specifické normy (například ČSN 75 5911) mohou vyžadovat častější kontrolu. Přesný postup tlakové zkoušky hydraulických potrubí v provozním řádu upravuje podmínky testování a hodnoty tlakování rozvodu vody.
Dokumentace a archivace výsledků
Veškeré protokoly o provedení tlakové zkoušky musí obsahovat datum, naměřené hodnoty, identifikaci zařízení a podpisy zodpovědných techniků. Dokumentace se uchovává minimálně 10 let, což je standardní požadavek pro archivaci vyhrazených technických zařízení. Pro správné vedení evidence doporučuji využívat systém s elektronickou i papírovou kopií, který zohledňuje provozní řád tlakových zkoušek potrubí.
- Protokol by měl být vždy čitelný a kompletní
- Archivace zahrnuje i záznamy o opravách a opakování zkoušek
- Dodržení dokumentace usnadňuje případné kontroly a revize
Tip: Častou chybou je nekompletní zápis naměřených hodnot, což může zpochybnit platnost tlakové zkoušky.
Časté dotazy k tlakových zkouškám pneumatických a hydraulických potrubí
Otázka: Jaká je platná norma pro tlakové zkoušky potrubí?
Platná norma pro tlakové zkoušky potrubí je ČSN 75 5911, která detailně upravuje postup tlakování rozvodu vody i dalších médií. Dokument ČSN 75 5911 PDF je k dispozici pro odbornou veřejnost a slouží jako základní vodítko.
Otázka: Jak probíhá tlaková zkouška odpadního potrubí?
Tlaková zkouška odpadního potrubí se provádí pneumaticky stlačeným vzduchem při tlaku 0,5 MPa v teplotním rozmezí 10-30 °C. Po naplnění potrubí se kontroluje těsnost minimálně po dobu 30 minut.
Otázka: Kdy se provádí tlaková zkouška tlakové nádoby?
Tlaková zkouška tlakových nádob se realizuje před uvedením do provozu a následně se opakuje pravidelně každých 5 let podle provozního řádu kotelny.
Otázka: Co by měl obsahovat protokol o provedení tlakové zkoušky?
Protokol musí obsahovat datum a místo zkoušky, jméno technika, naměřené hodnoty tlaku v kPa, trvání zkoušky a výsledky zkoušky těsnosti.
Otázka: Jaké jsou bezpečnostní požadavky při tlakových zkouškách?
Personál musí být certifikovaný, používat ochranné pomůcky a dodržovat bezpečnostní zóny vymezené v provozním řádu tlakových zkoušek potrubí.
Otázka: Jak často se doporučuje opakovat tlakové zkoušky potrubí?
Interval opakování tlakových zkoušek je obvykle 5 let, ale závisí na materiálu potrubí a provozních podmínkách.
Otázka: Jak správně dokumentovat tlakové zkoušky dle provozního řádu?
Veškerá dokumentace včetně protokolů musí být uchovávána minimálně 10 let a obsahovat přesné záznamy o měřeních a podpisy zodpovědných techniků.
Otázka: Jaké chyby se často vyskytují při vyplňování protokolů?
Častou chybou jsou neúplné údaje, chybějící podpisy, nesprávné jednotky a hodnoty tlaku.
Otázka: Jaké metody se používají pro detekci netěsností při tlakových zkouškách?
Používají se ultrazvukové testování a akustická emise, které umožňují lokalizovat i drobné netěsnosti v potrubí.
Otázka: Jaký tlak se používá při hydraulických tlakových zkouškách?
Hydraulické tlakové zkoušky se provádějí tlakem vody obvykle mezi 1,5 a 2násobkem provozního tlaku při teplotě 15-25 °C.
Otázka: Jaké jsou specifické požadavky na kvalifikaci personálu?
Personál musí disponovat platnou certifikací dle ČSN a absolvovat pravidelná školení v oblasti BOZP.
Otázka: Jaké jsou teplotní podmínky pro provádění tlakových zkoušek?
Pro pneumatické zkoušky je doporučený teplotní rozsah 10-30 °C, pro hydraulické 15-25 °C.
Otázka: Jak postupovat při chybějící dokumentaci k potrubí?
Je nutné zajistit duplikát od výrobce nebo provést provozní revizi včetně tlakových zkoušek a defektoskopie.
Otázka: Jak probíhají únavové zkoušky potrubí?

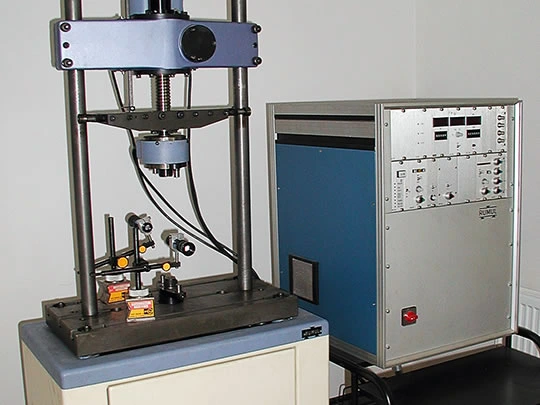

Únavové zkoušky simulují až 20 let provozu pomocí mnoha tlakových cyklů a sledují odolnost materiálu vůči trhlinám.
Otázka: Jak správně vyplnit protokol o tlakové zkoušce potrubí?
Vyplňte datum, místo, jméno technika, naměřené hodnoty v kPa, dobu trvání zkoušky a výsledky kontroly těsnosti.
Otázka: Jaká je role revizního technika při tlakových zkouškách?
Revizní technik zajišťuje provedení zkoušek, vyhodnocení výsledků a správnou dokumentaci v souladu s platnou legislativou.
Otázka: Jaké jsou nejčastější chyby při provádění tlakových zkoušek v pneumatických rozvodech?
Mezi nejčastější chyby patří nedodržení tlakových parametrů, špatné utěsnění spojů a nedostatečná předběžná kontrola.
Otázka: Jaký je postup tlakové zkoušky odpadního potrubí podle ČSN?
Postup zahrnuje naplnění potrubí stlačeným vzduchem na 0,5 MPa a kontrolu těsnosti po dobu nejméně 30 minut.
Otázka: Co obsahuje vzor provozního řádu pro tlakové zkoušky potrubí?
Vzor provozního řádu obsahuje definice zkoušek, bezpečnostní opatření, detailní postupy provedení a požadavky na dokumentaci a archivaci.
Otázka: Jaké jsou tipy a doporučení pro tlakové zkoušky rozvodů vody?
Doporučuje se používat certifikované týmy, dodržovat teplotní rozsah 15-25 °C, důkladně kontrolovat těsnost a pravidelně aktualizovat dokumentaci o tlakových zkouškách.
Návod na tlakové zkoušky pneumatických a hydraulických rozvodů
Proveďte nejprve vizuální kontrolu potrubí, následně naplňte potrubí médiem (vzduch nebo voda) podle typu zkoušky. Dodržujte tlak stanovený v provozním řádu tlakových zkoušek potrubí, u hydraulických zkoušek obvykle 1,5-2násobek provozního tlaku. Zkoušku provádějte při předepsaných teplotách a sledujte ztráty tlaku během minimálně 30 minut.
Tip: Při tlakových zkouškách pneumatických rozvodů se vyhněte překročení maximálního povoleného tlaku, protože dochází k riziku poškození potrubí a ohrožení bezpečnosti. Tento provozní řád tlakových zkoušek potrubí výrazně zvyšuje spolehlivost rozvodů a minimalizuje riziko havárií.
