Zemnicí systémy TN-C kombinují funkci ochranného a pracovního vodiče do jednoho vodiče PEN, což vyžaduje pečlivé navržení a kontrolu uzemnění. Správné použití zemnících pásek TN-C a minimalizace odporu uzemnění jsou klíčové pro bezpečnost elektrických instalací. Přechod z TN-C na TN-S pak představuje důležitý krok pro zvýšení ochrany a spolehlivosti systému.
📝 Ve zkratce
- Zemnicí systém TN-C kombinuje ochranný a pracovní vodič v jednom vodiči PEN s maximální vzdáleností uzemnění 500 m.
- Vodič PEN musí být uzemněn v trase hlavního vedení, odboček a elektrických přípojek s odporem do 15 Ω u přípojek do 200 m.
- Maximální délka zemnících pásků ve venkovních vedeních je 20 m, na koncích vedení pak až 50 m.
- Přechod ze systému TN-C na TN-S se provádí uzemněním bodu rozdělení co nejblíže k domu, ideálně v prvním rozvaděči.
- Vzdálenost mezi uzemněním vodiče PEN nesmí u kabelových vedení překročit 100 m od nejbližšího uzemnění.
Základní principy zemnicích systémů TN-C
Zemnicí systém TN-C se vyznačuje tím, že kombinuje ochranný a pracovní vodič do jednoho společného vodiče nazývaného PEN. Tento vodič je uzemněn a zajišťuje jak ochranu proti úrazu elektrickým proudem, tak návrat proudu v obvodu. Uzemnění vodiče PEN musí být pravidelně prováděno, přičemž maximální vzdálenost mezi jednotlivými uzemněními je 500 metrů, což pomáhá udržovat nízký odpor uzemnění a zvyšuje elektrickou bezpečnost celé instalace.
Co znamená TN-C?
Zkratka TN-C označuje typ zemnicího systému podle normy ČSN 33 2000-4-41, kde písmeno T znamená přímé uzemnění zdroje, N označuje spojení ochranného vodiče se středním vodičem, a C znamená kombinaci ochranného a pracovního vodiče v jednom vodiči PEN. Tento systém se často používá v průmyslových instalacích díky své jednoduchosti a efektivitě.
Význam vodiče PEN v systému TN-C
Vodič PEN je klíčovým prvkem systému TN-C, protože kombinuje funkce ochranného a pracovního vodiče. Tento vodič zajišťuje:
- ochranu před úrazem elektrickým proudem díky uzemnění,
- návrat elektrického proudu zpět do zdroje,
- stabilitu napěťové soustavy při poruchách.
Je nezbytné, aby vodič PEN byl správně uzemněn a aby jeho odpor uzemnění byl co nejnižší. Nedostatečné uzemnění vodiče PEN může vést k bezpečnostním rizikům, proto se provádí pravidelné měření uzemnění a kontrola přechodu TN-C na TN-S v rozvaděči.
Tip: Při instalaci systému TN-C je třeba zajistit, aby zemnící pásky TN-C byly správně rozmístěny a měly dostatečný kontakt s půdou, což výrazně snižuje odpor uzemnění a zvyšuje bezpečnost elektroinstalace.
Základní parametry a požadavky na uzemnění v systému TN-C
Zemnicí systém TN-C vyžaduje přesné dodržení technických parametrů pro zajištění elektrické bezpečnosti a správné funkce uzemnění vodiče PEN. Níže jsou uvedeny klíčové požadavky na maximální vzdálenosti, odpor uzemnění a délku zemnících pásků, které jsou nezbytné pro správné zapojení a kontrolu instalace.
Maximální vzdálenost mezi uzemněními vodiče PEN
Maximální vzdálenost mezi dvěma uzemněními vodiče PEN v trase nesmí překročit 500 metrů. Tento limit zabraňuje nadměrnému nárůstu odporu uzemnění a zároveň zajišťuje efektivní ochranu před elektrickým nebezpečím. Správné rozmístění uzemnění je proto klíčové pro udržení elektrické bezpečnosti v systému TN-C.
Odpor uzemnění a délka zemnících pásků
Odpor uzemnění v systému TN-C by neměl přesáhnout hodnotu 15 Ω, zejména u elektrických přípojek do 200 metrů délky. Zemnící pásky, které se používají k vytvoření uzemňovacího obvodu, mají maximální délku 20 metrů, s výjimkou koncových úseků, kde může délka dosáhnout až 50 metrů. Při instalaci je nutné provést měření uzemnění, aby bylo možné potvrdit, že hodnoty odpovídají normě ČSN 33 2000-4-41 a že uzemnění vodiče PEN je správně provedeno.
| Parametr | Limit | Poznámka |
|---|---|---|
| Maximální vzdálenost uzemnění | 500 m | Mezi dvěma uzemněními vodiče PEN |
| Odpor uzemnění | do 15 Ω | U přípojek do 200 m |
| Délka zemnících pásků | 20 m (max) | Na koncích až 50 m |
Tip: Pro správné zapojení zemnicího systému TN-C je nezbytné pravidelně kontrolovat měření uzemnění a dbát na to, aby odpor uzemnění nepřekročil stanovené limity. Častou chybou instalatérů je nedostatečné uzemnění nebo překročení maximální délky zemnících pásků, což může vést k ohrožení elektrické bezpečnosti.
- Dodržujte maximální vzdálenost 500 m mezi uzemněními vodiče PEN.
- Zajistěte odpor uzemnění maximálně do 15 Ω.
- Používejte zemnící pásky s délkou do 20 m, na koncích až 50 m.

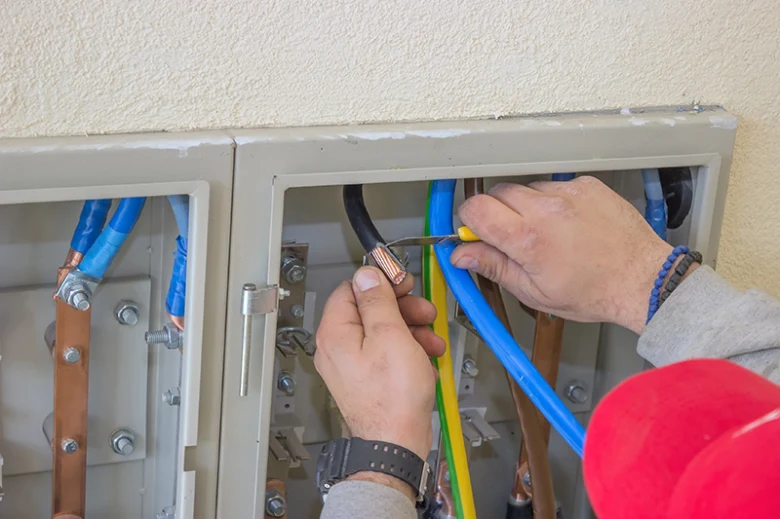

Jak správně zapojit zemnicí systém TN-C?
Správné zapojení systému TN-C vyžaduje propojení vodiče PEN s uzemněním v pravidelných intervalech do 500 m a dodržení maximálního odporu uzemnění 15 Ω. Je nutné respektovat délku zemnících pásků a provádět pravidelná měření uzemnění podle normy ČSN 33 2000-4-41. Kontrola navíc potvrdí, že instalace TN-C splňuje požadavky elektrické bezpečnosti a minimalizuje riziko poruch.
Jak poznat, že je instalace TN-C správně provedena?
Správně provedená instalace TN-C má uzemnění vodiče PEN pravidelně rozmístěné do maximální vzdálenosti 500 m, odpor uzemnění nepřesahuje 15 Ω a délka zemnících pásků odpovídá normám. Měření uzemnění a vizuální kontrola zapojení podle platných předpisů jsou základními způsoby ověření správné funkčnosti systému. Při nejasnostech doporučuji konzultaci se specialistou na elektroinstalace.
Přechod ze systému TN-C na TN-S
Přechod ze systému TN-C na TN-S je klíčovým krokem pro zvýšení elektrické bezpečnosti a spolehlivosti instalace. Tento proces zahrnuje správné uzemnění a rozdělení vodičů v konkrétním místě instalace.
Kdy provést přechod TN-C na TN-S
Přechod TN-C na TN-S je vhodné provést zejména tam, kde je potřeba zvýšit ochranu před úrazem elektrickým proudem a zajistit lepší funkci ochranných prvků. Tento krok se doporučuje zejména v budovách s vyššími nároky na bezpečnost nebo v nových instalacích, kde je nutné minimalizovat elektrická rizika spojená s vodičem PEN. Přechod TN-C na TN-S výrazně zlepšuje elektrickou bezpečnost díky oddělení ochranného a pracovního vodiče.
Umístění bodu rozdělení a uzemnění
Bod rozdělení TN-C na TN-S se standardně umisťuje co nejblíže k domu, ideálně v prvním rozvaděči. V tomto místě dochází k rozdělení vodiče PEN na samostatný ochranný a nulový vodič, přičemž uzemnění vodiče PEN a použití zemnících pásek TN-C zajistí nízký odpor uzemnění. Správné měření uzemnění v tomto bodě je nezbytné pro bezpečnou funkci systému a dodržení normy ČSN 33 2000-4-41.
- Bod rozdělení je klíčový pro zvýšení bezpečnosti elektroinstalace
- Uzemnění v prvním rozvaděči snižuje riziko elektrického úrazu
- Dodržení přesných technických parametrů zvyšuje spolehlivost systému
Tip: Častou chybou je umístění bodu rozdělení příliš daleko od vstupu do objektu, což snižuje účinnost uzemnění a může způsobit problémy s proudovými chrániči.
Jak správně měřit a testovat uzemnění vodiče PEN
Pro správnou elektrickou bezpečnost instalace v systému TN-C je nezbytné pravidelné měření odporu uzemnění vodiče PEN. Tento proces pomáhá ověřit integritu zemnícího systému a splnění požadavků normy ČSN 33 2000-4-41. Níže najdete návod, jak správně měřit a testovat uzemnění vodiče PEN.
Přístroje a pomůcky pro měření
Pro měření odporu uzemnění se používají specializované měřicí přístroje, jako jsou megohmmetry a zemnící měřiče. Megohmmeter slouží k měření izolačního odporu, zatímco zemnící měřič umožňuje přesné zjištění odporu uzemnění vodiče PEN či zemnících pásků TN-C. Přístroje musí být pravidelně kalibrovány a vhodné pro daný rozsah odporu.
Postup měření a interpretace
- Připojení přístroje – zajistěte správné připojení měřicích vodičů k uzemnění vodiče PEN a referenční elektrodě.
- Spuštění měření – proveďte měření odporu pomocí zemního měřiče podle návodu výrobce.
- Porovnání výsledků – odpor uzemnění nesmí překročit hodnoty stanovené normou ČSN, obvykle do 1 Ω pro hlavní uzemnění.
- Zaznamenání výsledků – dokumentujte naměřené hodnoty a datum měření.
- Kontrola přechodu TN-C na TN-S – při přechodu je nutné ověřit kontinuitu a správné rozdělení vodičů.
Postup kontroly funkčnosti zemnicího systému TN-C vyžaduje pravidelné testování, minimálně jednou ročně, nebo po každé zásadní úpravě elektroinstalace, aby byla zajištěna trvalá elektrická bezpečnost.
Časté dotazy a odpovědi k zemnicím systémům TN-C
Otázka: Co znamená zkratka TN-C v elektrických instalacích?
TN-C je zemnicí systém, kde je ochranný vodič (PE) a pracovní vodič (N) sloučen do jednoho vodiče PEN podle normy ČSN 33 2000-4-41. Tento vodič zajišťuje jak uzemnění, tak návrat proudu.
Otázka: Jaký je rozdíl mezi zemnicími systémy TN-C a TN-S?
Systém TN-C používá společný vodič PEN, zatímco TN-S má oddělené pracovní (N) a ochranné (PE) vodiče. Toto rozdělení v TN-S výrazně zvyšuje elektrickou bezpečnost a snižuje riziko poruch.
Otázka: Kde přesně dochází k rozdělení sítě TN-C na TN-S?
Přechod TN-C na TN-S nastává obvykle v prvním rozvaděči blízko objektu, kde se vodič PEN rozdělí na samostatné PE a N vodiče, což umožňuje lepší kontrolu uzemnění vodiče PEN.
Otázka: Je možné zapojit proudový chránič do sítě TN-C?
Proudový chránič není vždy vhodný v TN-C kvůli sdílenému vodiči PEN, což může ovlivnit jeho správnou funkci a způsobit falešné odpojení. Proto je třeba pečlivě zvážit jeho použití.
Otázka: Jaké jsou výhody a nevýhody systému TN-C?
Výhodou TN-C je nižší počet vodičů a jednodušší konstrukce. Nevýhodou je nižší elektrická bezpečnost a větší riziko poruch při poškození vodiče PEN.
Otázka: Jak správně zapojit zemnicí systém TN-C?
Návod krok za krokem na instalaci a kontrolu systému TN-C zahrnuje správné propojení vodiče PEN, pravidelné měření odporu uzemnění a dodržení maximálních vzdáleností uzemnění podle ČSN.
Otázka: Jak správně měřit odpor uzemnění vodiče PEN?
Odpor uzemnění se měří pomocí megohmmetrů nebo speciálních přístrojů. Hodnota odporu musí být nižší než 15 Ω u přípojky do 200 m, aby byla zachována bezpečnost.
Otázka: Jaké materiály se používají pro zemnící pásky v systému TN-C?
Používají se měděné nebo pozinkované ocelové zemnící pásky TN-C díky jejich nízkému odporu a odolnosti proti korozi v zemi.
Otázka: Jaká je maximální délka zemnících pásků ve venkovních vedeních?
Maximální délka zemnících pásků je standardně 20 m, na krajních úsecích vedení může být až 50 m pro zajištění dostatečného uzemnění vodiče PEN.
Otázka: Co dělat při vysoké rezistivitě půdy v uzemňovacím systému TN-C?
Při vysoké rezistivitě půdy je nutné provést výpočty a doplňující měření, případně instalovat více zemnících pásků k dosažení bezpečného odporu uzemnění.
Otázka: Jaké jsou časté chyby při instalaci systému TN-C?
Časté chyby zahrnují nedodržení maximálních vzdáleností mezi uzemněními, špatné propojení vodiče PEN a neodborné rozdělení TN-C na TN-S, což ohrožuje bezpečnost.
Otázka: Jaká je role ochrany před přepětím v systému TN-C?
Ochrana před přepětím vyžaduje samostatný zemnič a správné uzemnění podle normy ČSN 33 2000-4-41, což minimalizuje riziko poškození zařízení a zajišťuje elektrickou bezpečnost.
Otázka: Jak často by měla probíhat kontrola zemnicího systému TN-C?
Kontrola a měření odporu uzemnění by měly probíhat minimálně jednou ročně a vždy po jakékoli úpravě elektroinstalace, aby byla zajištěna funkčnost systému.
Otázka: Jak rozpoznat správně provedenou instalaci TN-C?
Správná instalace má vodič PEN uzemněný s odporem do 15 Ω u přípojky do 200 m a vzdálenost mezi uzemněními nepřekračuje 500 m, což odpovídá normě ČSN.
Otázka: Jak ovlivňuje rozdělení TN-C na TN-S elektrickou bezpečnost?
Přechod na TN-S výrazně zvyšuje bezpečnost tím, že odděluje ochranný a pracovní vodič, čímž snižuje riziko úrazu elektrickým proudem i poškození zařízení.
Detailní popis konstrukce a materiálů zemnících pásků v systému TN-C
Materiály zemnících pásků v systému TN-C
Zemnící pásky v systému TN-C se vyrábějí převážně z mědi nebo pozinkované oceli, přičemž materiál přímo ovlivňuje elektrický odpor a odolnost proti korozi. Měděné pásky mají typický odpor kolem 0,0178 Ω·mm²/m a díky vysoké odolnosti vůči chemické i elektrochemické korozi zajišťují dlouhodobou spolehlivost uzemnění vodiče PEN. Pozinkovaná ocel má vyšší elektrický odpor a její povrchová ochrana zinku může degradovat vlivem vlhkosti a mechanického poškození, což vede k nárůstu odporu uzemnění v průběhu času.
Konstrukční parametry zemnících pásků
Zemnící pásky jsou konstruovány s ohledem na mechanickou pevnost a odolnost vůči vnějším vlivům, aby zajistily stabilní a bezpečné propojení v rozvaděčích TN-C i při přechodu na systém TN-S. Standardní délka pásků v praxi nepřesahuje 20 metrů, což odpovídá normě ČSN 33 2000-4-41 a umožňuje udržet odpor uzemnění pod hranicí 15 Ω v trase venkovních vedení. Pásky mají obvykle šířku 20 až 30 mm a tloušťku 2 až 4 mm, což zajišťuje dostatečnou plochu pro nízký přechodový odpor a mechanickou odolnost.
| Materiál | Elektrický odpor | Odolnost proti korozi | Vhodnost použití |
|---|---|---|---|
| Měď | 0,0178 Ω·mm²/m | Vysoká chemická i elektrochemická | Průmyslové objekty, vlhké a agresivní prostředí |
| Pozinkovaná ocel | Vyšší než měď | Omezená, závislá na kvalitě zinku | Rodinné domy, suché a méně náročné prostředí |
| Kombinované řešení | Optimalizované | Kombinace výhod obou materiálů | Přechod TN-C na TN-S, standardní instalace |
Praktické aspekty a doporučení
Tip: Pro udržení elektrické bezpečnosti je nezbytné pravidelně kontrolovat stav zemnících pásků, zejména jejich spoje a úchyty v rozvaděčích TN-C. V průmyslových provozech, kde jsou pásky vystaveny vyšším mechanickým i chemickým nárokům, je kontrola nezbytná minimálně jednou ročně. Častou chybou je nedostatečné utažení spojů nebo zanedbání ochrany proti korozi, což může vést ke zvýšení odporu uzemnění nad povolenou mez.
Zemnící pásky s délkou přesahující 20 m se v systému TN-C používají jen výjimečně, protože delší pásky zvyšují odpor uzemnění a snižují spolehlivost ochrany. Pro koho je systém TN-C s měděnými pásky vhodný? Především pro průmyslové objekty a náročné instalace, kde je vyžadována dlouhodobá stabilita a nízký odpor uzemnění. Naopak pro jednoduché rodinné domy v suchých oblastech může být ekonomičtější použít pozinkovanou ocel s pravidelnou kontrolou stavu.
Konstrukce zemnících pásků musí umožnit bezpečné a pevné mechanické připojení k vodiči PEN a k uzemňovacím svorkám v rozvaděči. V místě přechodu TN-C na TN-S je doporučeno použít kombinované materiály nebo měděné pásky, aby se minimalizovalo riziko koroze a zvýšil se elektrický kontakt.
Shrnutí
- Zemnící pásky v systému TN-C jsou z mědi (nízký odpor, vysoká odolnost) nebo pozinkované oceli (vyšší odpor, nižší cena).
- Standardní délka pásků je do 20 m, šířka 20-30 mm, tloušťka 2-4 mm.
- Odpor uzemnění musí odpovídat normě ČSN 33 2000-4-41, tj. max. 15 Ω v trase venkovních vedení.
- Pravidelná kontrola pevnosti spojů a stavu povrchové ochrany je nezbytná pro dlouhodobou bezpečnost.
- Pro průmyslové a náročné instalace je vhodnější měď, pro méně náročné rodinné domy pozinkovaná ocel.
