Proč je nutné oddělit vodič PEN na PE a N v elektroinstalaci

Oddělení vodiče PEN na samostatné vodiče PE a N je klíčové pro správné uzemnění elektroinstalace a zvýšení bezpečnosti provozu. Tento krok zabraňuje riziku elektrických poruch a zajišťuje stabilní fungování elektrických zařízení. Správné provedení rozdělení vodičů je proto nezbytné podle platných norem.

Funkce a charakteristika vodiče PEN v elektroinstalaci

Vodič PEN v elektroinstalaci kombinuje funkce ochranného vodiče PE a pracovního nulového vodiče N. Tento vodič se používá především v systému TN-C, kde plní obě role současně, což znamená, že zajišťuje jak bezpečné uzemnění elektroinstalace, tak návrat proudu zpět do zdroje. Napětí v takových systémech je obvykle 220/127 V, což odpovídá běžnému domácímu napájení.

Důvod oddělení vodiče PEN na PE a N spočívá v bezpečnosti a správném fungování ochranných prvků, jako je proudový chránič. Systém TN-C-S, který vzniká právě rozdělením vodiče PEN, přináší lepší ochranu proti úrazu elektrickým proudem a výrazně snižuje riziko poruchy. Oddělení vodiče PEN umožňuje samostatné uzemnění ochranného vodiče PE a správné vracení proudu přes nulový vodič N, čímž se zvyšuje bezpečnost celé elektroinstalace podle požadavků platného PUE.

Jak probíhá rozdělení vodiče PEN na PE a N v elektroinstalaci

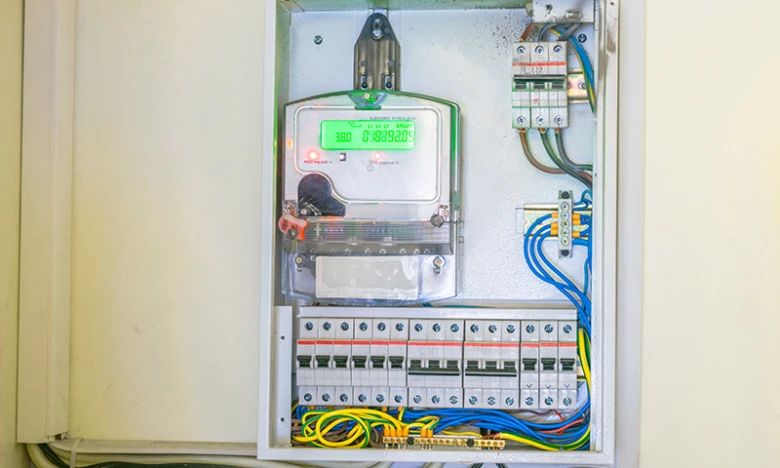

Oddělení vodiče PEN probíhá v rozváděči, kde je vodič rozdělen na dva samostatné vodiče – ochranný PE a nulový N. Tento krok je nezbytný pro správnou funkci uzemnění elektroinstalace i ochranných zařízení.

Rizika spojená s kombinovaným vodičem PEN v systému TN-C

V systému TN-C je vodič PEN kombinací ochranného vodiče PE a neutrálního vodiče N. Přerušení vodiče PEN však představuje závažné bezpečnostní riziko. V takovém případě může v elektrickém rozvodu vzniknout proud až 113 mA, což je dostatečné k vyvolání nebezpečného úrazu elektrickým proudem. Současně může dojít k přepětí až 400 V v třífázových systémech, což může poškodit připojené spotřebiče a ohrozit uživatele.

Proč je nutné oddělit vodič PEN na PE a N? Oddělení umožňuje správné a bezpečné uzemnění elektroinstalace a efektivní práci proudového chrániče, což výrazně snižuje riziko poranění i požáru. Používání vodiče PEN bez oddělení na PE a N je proto v moderních rozvodech nepřijatelné a odporuje požadavkům PUE.

Jaké jsou chyby při nedodržení oddělení vodiče PEN na PE a N

• Nedostatečné uzemnění elektroinstalace zvyšuje riziko úrazu.
• Nesprávný průřez vodiče PEN může způsobit přehřátí a poruchy.
• Chybějící oddělení vodiče PEN znemožňuje správnou funkci proudového chrániče.
• Přerušení vodiče PEN vede k nebezpečnému přepětí a proudům ohrožujícím bezpečnost.

Postup a místo oddělení vodiče PEN na PE a N

Oddělení vodiče PEN na ochranný vodič PE a nulový vodič N je klíčovým krokem v elektroinstalaci podle požadavků PUE a zajišťuje správné uzemnění elektroinstalace i funkci proudového chrániče. Tento proces probíhá na specifických místech rozvodu, kde se vodič PEN rozděluje na samostatné vedení PE a N, což zvyšuje bezpečnost a spolehlivost elektrického systému.

Oddělení v soukromých domech a chatách

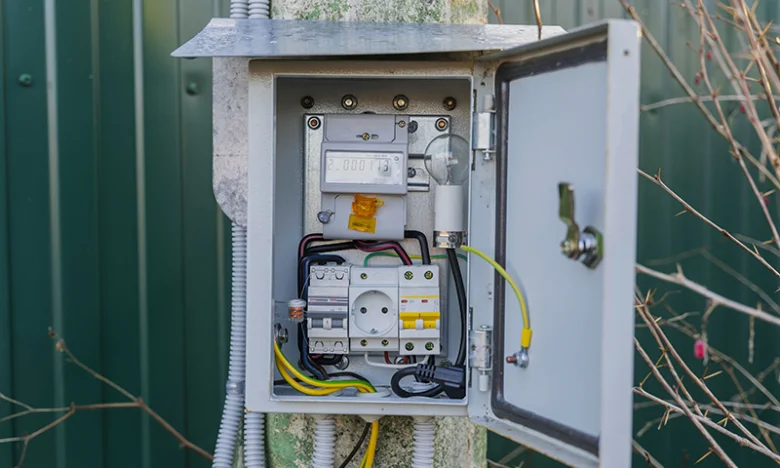

V soukromých domech a chatách se vodič PEN odděluje v úvodním měřicím panelu, který bývá umístěný u elektroměru. Zde se vodič PEN rozděluje na ochranný vodič PE a nulový vodič N, které jsou vedeny samostatně dál do domácí elektroinstalace. Tento postup je nezbytný pro správné uzemnění elektroinstalace a spolehlivou funkci proudového chrániče.

1. Kontrola přívodu – zajištění správného připojení vodiče PEN k úvodnímu panelu
2. Oddělení vodiče PEN – fyzické rozdělení vodiče na PE a N v měřicím panelu
3. Připojení na sběrnice – vedení samostatných vodičů PE a N do rozvodné skříně
4. Ověření uzemnění – kontrola správného propojení ochranného vodiče PE

Oddělení v bytových domech a automatizovaných systémech

V bytových domech či větších objektech probíhá oddělení vodiče PEN v automatizované systémové uzávěrce (ASU), která umožňuje řízené rozdělení vodiče PEN na samostatné sběrnice PE a N. Tato metoda zajišťuje bezpečné a přehledné vedení ochranných a nulových vodičů a splňuje požadavky PUE i moderních standardů elektroinstalace.

1. Přivedení vodiče PEN – vstup do ASU, kde je vodič připraven k rozdělení
2. Rozdělení vodiče PEN – oddělení na samostatné sběrnice PE a N v ASU
3. Vedení vodičů – samostatné vedení vodičů PE a N do jednotlivých bytů
4. Kontrola funkčnosti – ověření správného fungování proudových chráničů a uzemnění

Tip: Častá chyba je nesprávné oddělení vodiče PEN mimo určená místa, což může vést ke špatnému uzemnění a selhání ochranných zařízení. Oddělení vodiče PEN je povinné vždy tam, kde přecházíte ze systému TN-C na TN-C-S, tedy v úvodních měřicích panelech nebo ASU.

Normy a technické požadavky pro oddělení vodiče PEN

Normy a technické požadavky pro oddělení vodiče PEN se řídí především platnými předpisy a normami, zejména PUE (Pravidly pro provádění elektrických instalací). Ty stanovují přesné parametry uzemnění elektroinstalace včetně vodiče PEN a vyžadují správnou konstrukci rozvodů s ohledem na bezpečnost a spolehlivost. Následující podsekce objasňují, jaké jsou klíčové požadavky a jak správně provést oddělení vodiče PEN na PE a N.

Požadavky na uzemnění a odpor

PUE stanovuje, že uzemnění vodiče PEN musí mít maximální odpor do 20 Ω. Tento limit zajišťuje bezpečný návrat poruchového proudu zpět do zdroje a správnou funkci ochranných zařízení, jako je proudový chránič. Nesplnění tohoto požadavku může vést k nebezpečné situaci, kdy ochranná zařízení nevyřadí poruchu včas a hrozí úraz elektrickým proudem. Proto je uzemnění vodiče PEN klíčové pro bezpečnost celé elektroinstalace.

Vliv průřezů vodičů PE a N

Správný průřez vodičů PE (ochranný) a N (pracovní nulový) ovlivňuje jak bezpečnost, tak funkčnost rozvodu. Poddimenzovaný průřez může způsobit přehřátí vodičů a zvýšit riziko poruchy izolace či požáru. Minimální průřez vodiče PEN před rozdělením na PE a N podle norem nesmí být menší než 16 mm² u měděných vodičů, aby zajistil dostatečnou mechanickou pevnost i elektrickou vodivost. Po rozdělení musí mít vodiče PE a N odpovídající průřezy, které odpovídají proudové zatížitelnosti a délce vedení. Správný průřez vodičů PE a N také přispívá k účinnému fungování proudového chrániče.

Samostatné svorky a přípojnice pro PE a N

PUE rovněž vyžaduje použití samostatných svorek nebo přípojnic pro vodiče PE a N. Toto oddělení minimalizuje riziko špatného kontaktu a zaručuje správné fungování ochranných obvodů. Nesprávné spojení vodičů PE a N na jedné svorce může vést k nežádoucímu proudovému toku a ohrožení bezpečnosti uživatelů elektroinstalace.

Tip: Pro správné uzemnění vodiče PEN je klíčové nejen dodržet maximální odpor 20 Ω, ale i zvolit správný průřez a oddělit svorky PE a N, což výrazně zvyšuje bezpečnost a spolehlivost elektroinstalace.

Bezpečnostní přínosy oddělení vodiče PEN v systému TN-C-S

Oddělení vodiče PEN na PE a N v systému TN-C-S představuje zásadní bezpečnostní opatření, které snižuje riziko úrazu elektrickým proudem a umožňuje instalaci proudových chráničů (RCD). Tyto chrániče reagují během 10 až 30 milisekund na únik proudu již od 30 mA, čímž výrazně zvyšují ochranu uživatelů a minimalizují nebezpečí zásahu elektrickým proudem.

Role proudových chráničů (RCD) v systému TN-C-S

V systému TN-C-S je oddělení vodiče PEN nezbytné pro správnou funkci proudových chráničů, které odpojují poruchový obvod při detekci úniku proudu. Bez rozdělení vodiče PEN by proudový chránič nemohl správně měřit rozdíl mezi fázovým a nulovým vodičem, což by znemožnilo rychlou reakci na poruchu. RCD tak zabraňuje průchodu nebezpečného proudu přes lidské tělo, který již od 30 mA může způsobit svalové křeče nebo srdeční fibrilaci.

Eliminace přepětí a nebezpečného napětí

Při přerušení vodiče PEN v systému TN-C může na kovových částech spotřebičů vzniknout nebezpečné napětí až 230 V, v třífázových soustavách dokonce přepětí až 400 V (hodnota rovná √3 × 230 V). Toto přepětí může poškodit spotřebiče s nižším příkonem, například televizory s výkonem kolem 115 W nebo přímotopy o výkonu 2300 W. Oddělení vodiče PEN na PE a N v systému TN-C-S eliminuje tento problém, protože pracovní nulový vodič (N) a ochranný vodič (PE) jsou uzemněny samostatně, což zabraňuje vzniku nebezpečného napětí na krytech zařízení.

Správné uzemnění elektroinstalace vyžaduje, aby odpor uzemňovacího řetězce nepřekročil 20 Ω, což zajišťuje spolehlivý návrat poruchového proudu a aktivaci ochranných prvků. Pro oddělení vodiče PEN jsou nutné dvě samostatné sběrnice – jedna pro PE a druhá pro N – a vodič PEN se připojuje nejprve k PE sběrnici, následně jsou PE a N propojeny vhodnou propojkou podle normy PUE, kapitola 1.7.131.

Tip: Častou chybou je nesprávné pořadí připojení vodičů PE a N, kdy je pracovní nulový vodič připojen před ochranným. To může vést k selhání proudového chrániče a zvýšení rizika úrazu. Dále je zakázáno znovu kombinovat vodiče PE a N v dalších částech elektroinstalace po jejich oddělení.

Oddělení vodiče PEN na PE a N je proto nezbytné zejména v rodinných domech, bytech i průmyslových objektech, kde je požadována vysoká úroveň bezpečnosti a možnost instalace proudových chráničů. Naopak systém TN-C bez oddělení vodiče PEN se nedoporučuje pro nové instalace a rekonstrukce, protože neposkytuje dostatečnou ochranu proti úrazům a poškození zařízení.

Časté chyby a doporučení při oddělení vodiče PEN

Oddělení vodiče PEN na vodič PE a vodič N patří mezi klíčové úkony v elektroinstalaci, u kterých je nutné dodržet přesné technické a normativní požadavky. Nesprávné provedení výrazně snižuje bezpečnost instalace a zvyšuje riziko úrazu elektrickým proudem i poškození zařízení.

Nesprávné pořadí připojení vodičů

Připojení nulového vodiče N před ochranný vodič PE porušuje požadavky PUE (Pravidel pro elektrické instalace, str. 1.7.131) a může způsobit, že ochranný vodič nebude správně uzemněn. Vodič PE musí být připojen jako první na samostatnou sběrnici, na kterou se následně připojuje vodič N. Nesprávné pořadí vede k nefunkčnosti ochranných prvků a zvyšuje riziko průchodu nebezpečného napětí na kovových částech spotřebičů.

Neinstalace proudového chrániče (RCD)

Absence proudového chrániče u rozdělení vodiče PEN na PE a N výrazně zvyšuje riziko úrazu. Proudový chránič musí být instalován v souladu s normou ČSN 33 2000-4-41 a PUE, protože při poruše izolace nebo přerušení vodiče PEN dokáže odpojit napájení během 30 ms. Bez RCD může při přerušení vodiče PEN protékat lidským tělem proud až 113 mA, což je hodnota způsobující vážný úraz.

Nesprávné propojení vodičů PE a N

Propojení vodičů PE a N po oddělení vodiče PEN je zakázáno podle PUE a ČSN 33 2000. Takové propojení může způsobit zpětné proudy na ochranných vodičích, narušit funkci uzemnění a vést k přepětí až 400 V v třífázových soustavách TN-C. To ohrožuje bezpečnost uživatelů a může poškodit citlivé spotřebiče, například televize s příkonem 115 W nebo přímotopy s výkonem 2300 W.

Tip: Pro správné oddělení vodiče PEN na PE a N použijte samostatné svorky nebo přípojnice a dbejte na správné pořadí připojení – nejprve PE sběrnici a poté N sběrnici. Dodržujte minimální průřez vodiče PEN 10 mm² měděného nebo 16 mm² hliníkového vodiče před rozdělením, aby se zajistila dostatečná mechanická a elektrická bezpečnost.

Další časté chyby při oddělení vodiče PEN

• Nedostatečné uzemnění PE sběrnice, kdy odpor uzemnění přesahuje doporučených 20 Ω, což snižuje účinnost ochrany.
• Použití nevhodných spojovacích materiálů, které zvyšují riziko zhoršení kontaktu a přehřívání.
• Nepřesné vedení vodičů, kdy PE a N nejsou fyzicky odděleny, což může vést k rušení a poruchám ochranných obvodů.

Pro koho je oddělení vodiče PEN vhodné a pro koho ne

Oddělení vodiče PEN je povinné a vhodné zejména v nových instalacích a rekonstrukcích rodinných domů, bytových domů a průmyslových objektů vybavených systémy TN-C-S nebo TN-S. Naopak u starších systémů TN-C bez možnosti připojení samostatných PE a N vodičů může být oddělení technicky nemožné bez kompletní výměny rozvodu, což vyžaduje odborné posouzení a plánování.

Tip: Vždy konzultujte oddělení vodiče PEN s kvalifikovaným elektrikářem, který zajistí správné provedení podle platných norem a minimalizuje rizika spojená s nesprávnou instalací.

Časté dotazy k oddělení vodiče PEN na PE a N

Otázka: Jak se rozděluje vodič PEN na PE a N?

Vodič PEN se rozděluje v hlavním rozvaděči nebo ASU na samostatné vodiče PE a N, které jsou připojeny na oddělené sběrnice. Tento způsob zabezpečuje správnou funkci ochranného a nulového vodiče.

Otázka: Jaký je minimální průřez vodiče PEN?

Podle PUE je minimální průřez vodiče PEN obvykle 10 mm² mědi, což zaručuje bezpečné vedení proudu a správnou funkci uzemnění v systému TN-C-S.

Otázka: Jak uzemnit vodič PEN?

Vodič PEN musí být uzemněn na vstupu do elektroinstalace a na přístupných místech s odporem uzemnění nepřesahujícím 20 Ω, aby byla zajištěna ochrana před úrazem elektrickým proudem.

Otázka: Jaká je barva vodiče PEN?

Vodič PEN má žlutozelenou barvu doplněnou o modrý pruh nebo označení, které signalizuje kombinaci funkcí ochranného (PE) a nulového (N) vodiče.

Otázka: Proč je nutné oddělit vodič PEN na PE a N?

Oddělení vodiče PEN je nezbytné pro zvýšení bezpečnosti, protože zabraňuje vzniku nebezpečných přepětí až do 400 V a umožňuje instalaci proudových chráničů.

Otázka: Kdy je potřeba rozdělit vodič PEN na PE a N?

Oddělení vodiče PEN je povinné při vstupu do domácí elektroinstalace, zejména v rodinných domech, bytech a chatách, v místě hlavního rozvodu.

Otázka: Jaké jsou nejčastější chyby při oddělení vodiče PEN?

Časté chyby zahrnují nesprávné připojení vodičů, vynechání proudového chrániče (RCD) a nesprávné propojení PE a N, což může způsobit nebezpečné poruchy.

Otázka: Jaký je důvod oddělení vodiče PEN?

Důvodem oddělení je minimalizace rizika úrazu elektrickým proudem a zajištění bezpečného návratu nulového proudu v systému elektroinstalace.

Otázka: Jak zajistit bezpečnost při rozdělení vodiče PEN na PE a N?

Bezpečnost zajistíte správným uzemněním, použitím samostatných svorek a instalací proudových chráničů, které rychle odpojí okruh při poruše.

Otázka: Proč nelze používat vodič PEN bez oddělení na PE a N?

Použití vodiče PEN bez oddělení může vést k přerušení vodiče s nebezpečným napětím na kovových částech zařízení, což představuje vysoké riziko úrazu.

Otázka: Jaký je postup při rozdělení vodiče PEN?

Postup zahrnuje připojení vodiče PEN na ochrannou sběrnici PE a oddělení nulového vodiče N na samostatnou sběrnici, vše provedené podle normy PUE.

Otázka: Jak rozpoznat vodič PEN podle barev?

Vodič PEN má žlutozelenou izolaci s modrým označením nebo pruhem, což odlišuje kombinovaný vodič od samostatných PE a N vodičů.

Otázka: Jaký je vliv průřezu vodičů PE a N na bezpečnost?

Správný průřez vodičů PE a N minimalizuje riziko přehřátí a zajišťuje spolehlivý návrat proudu, což je klíčové pro bezpečnost elektroinstalace.

Otázka: Jak řešit poruchy uzemnění v systému TN-C-S po oddělení PEN?

Poruchy je třeba rychle lokalizovat a odstranit, přičemž odpor uzemnění nesmí překročit 20 Ω, aby byla zachována účinná ochrana.

Otázka: Jaké jsou specifické požadavky oddělení vodiče PEN v průmyslových objektech?

V průmyslu se používají větší průřezy vodičů a speciální postupy rozdělení podle zatížení a typu instalace, vždy v souladu s platnými normami a PUE.
