Efektivní způsoby připojení elektrických vodičů a kabelů doma

Správné připojení elektrických vodičů a kabelů je základem bezpečné a spolehlivé elektroinstalace. Znalost různých metod, jako je krimpování vodičů, a pochopení barevného značení vodičů usnadní práci i zamezí chybám. Výběr vhodného typu kabelu navíc ovlivňuje celkovou funkčnost a životnost elektrického systému.

Přehled základních metod připojení elektrických vodičů a kabelů

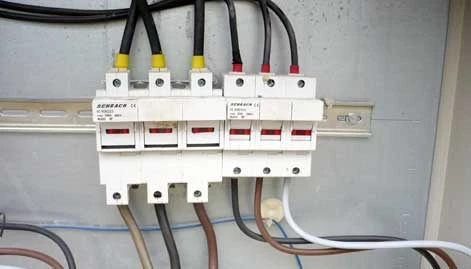

Připojení elektrických vodičů a kabelů lze realizovat několika základními způsoby, které zajišťují bezpečný a spolehlivý kontakt. Mezi nejčastěji používané metody patří krimpování, lisování, použití svorek Wago a příložkových ok. Krimpování vodičů je vhodné zejména pro průřezy do 12 mm² a poskytuje pevné elektrické i mechanické spojení. Lisování kabelů nabízí trvalý kontakt díky deformaci materiálu, často se využívá u větších průřezů. Svorky Wago 221 a 222 umožňují rychlé a beznástrojové spojení s možností opakovaného rozpojení, což usnadňuje opravy i úpravy. Příložková oka slouží k pevné montáži vodičů, například k připojení na svorkovnici nebo jistič, a zajišťují spolehlivý kontakt i při vibracích.

Jaké jsou metody připojení elektrických kabelů

Příprava vodičů pro připojení: odizolování a tvarování

Příprava elektrických vodičů před jejich připojením je zásadní pro bezpečnost a spolehlivost celého elektrického obvodu. Správné odizolování vodičů podle jejich průřezu a materiálu, spolu se správným tvarováním a dodržením poloměru ohybu, výrazně ovlivňuje životnost spojů a usnadňuje následné kroky, například krimpování vodičů či použití svorek Wago.

Správný poloměr ohybu vodičů

Minimální poloměr ohybu vodiče by měl být nejméně pětinásobkem jeho průměru. Tento parametr chrání vodič před mechanickým poškozením a zabraňuje zkracování životnosti spoje. Příliš ostrý ohyb může poškodit izolaci i samotné jádro vodiče, což vede ke zhoršení elektrických vlastností a riziku zkratů. Proto je důležité při tvarování vodiče vždy respektovat doporučený poloměr ohybu.

Odizolování vodičů podle průřezu a materiálu

1. Výběr nástroje – použijte kvalitní odizolovací kleště, které odpovídají průřezu vodiče. Nepoužívejte nůž, aby nedošlo k poškození jádra.
2. Měření délky – odizolujte pouze předepsanou délku izolace, obvykle 8-12 mm, aby bylo možné vodič správně připojit do svorky nebo konektoru.
3. Odstranění izolace – jemně stáhněte izolaci bez vyvíjení nadměrné síly, zvlášť u měděných i hliníkových vodičů, které mají odlišnou mechanickou pevnost.
4. Kontrola vodiče – ověřte, že jádro není poškozené, a v případě potřeby vodič lehce vytvarujte pro snadnější připojení.

Jak správně spojit elektrické vodiče a kabely

Postupy připojení elektrických vodičů zahrnují nejen odizolování a tvarování, ale také volbu správného způsobu spojení podle typu kabelů a použitých doplňků. Krimpování vodičů s použitím lisování kabelů či instalace svorek Wago patří mezi nejbezpečnější způsoby, jak napojit kabel ve zdi krok za krokem. Při práci dbejte na dodržení barevného značení vodičů, což usnadňuje orientaci a eliminuje chyby při připojení.

Tip: Častou chybou je příliš dlouhé odizolování, které může způsobit zkrat mezi vodiči. Pro koho se to hodí – tento návod je vhodný pro domácí kutily i profesionály, kteří chtějí zajistit bezpečný a trvanlivý spoj. Naopak není vhodný pro velmi tenké vodiče pod 0,5 mm², kde platí specifická pravidla odizolování.

Použití krimpování a lisování při spojování vodičů

Použití krimpování a lisování patří mezi základní způsoby připojení vodičů a kabelů v elektrotechnice. Obě metody vyžadují správný výběr nástrojů a dodržení postupu podle průřezu vodiče, aby bylo zajištěno bezpečné a spolehlivé spojení.

Postup krimpování

Krimpování vodičů je vhodné zejména pro vodiče do průřezu 12 mm². Nejprve je potřeba vodič přesně odizolovat, aby nedošlo k poškození měděného jádra. Na odizolovanou část se nasadí kovová dutinka, která odpovídá průměru vodiče a typu kabelu. Pro pevné spojení se používají lisovací kleště přizpůsobené danému průřezu vodiče a typu dutinky. Správné krimpování zabezpečí elektrický kontakt a mechanickou pevnost spoje. Tento způsob patří mezi běžné metody připojení elektrických kabelů, často doplněný o svorky Wago pro rychlé rozvody.

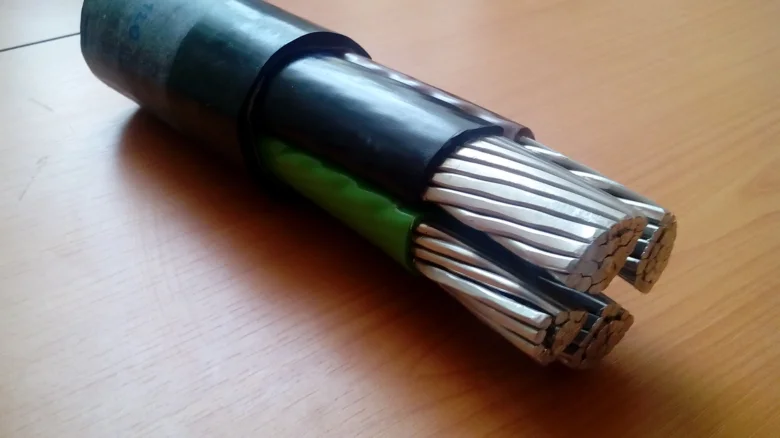

Postup lisování

Lisování se používá především u silnějších vodičů s průřezem větším než 12 mm², kde krimpování již není vhodné. Tento způsob vyžaduje speciální lisovací kleště, které stlačí kovovou spojku nebo dutinku na vodiči, čímž vznikne pevný mechanický a elektrický spoj. Lisování kabelů je nezbytné při rozvodech s vysokým proudem, kde je bezpečnost klíčová. Použití lisovacích kleští zajistí dlouhodobou spolehlivost a odolnost spoje vůči vibracím nebo mechanickým silám. Tento postup patří k osvědčeným metodám, jak správně spojit elektrické vodiče a kabely v průmyslových i domácích instalacích.

Tip: Při výběru metody připojení dbejte na správný průřez vodiče a odpovídající nástroje, aby nedošlo k poškození izolace či nekvalitnímu spoji. Častou chybou je použití nevhodných kleští nebo nedostatečné odizolování.

Použití svorek Wago a jejich výhody

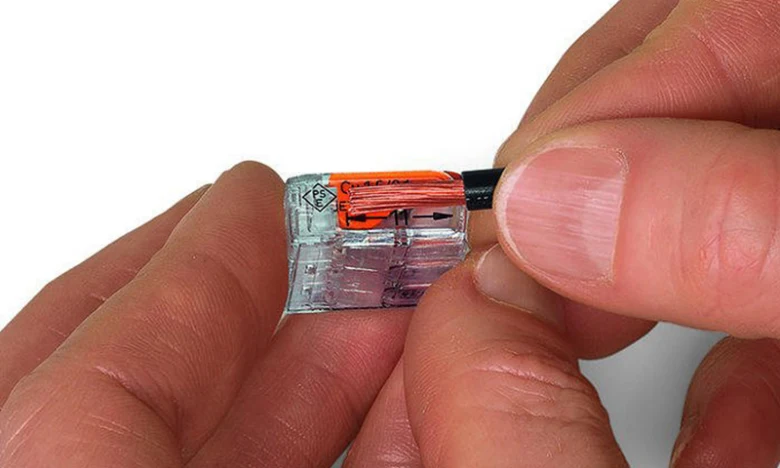

Svorky Wago představují moderní a efektivní způsob, jak správně připojit vodiče v elektrických instalacích. Díky bezšroubovému systému umožňují rychlou instalaci a bezpečné spojení vodičů různých druhů a průřezů.

Princip fungování svorek Wago

Svorky Wago fungují na principu páčky, která zajišťuje pevný kontakt vodiče bez nutnosti šroubování. Tento mechanismus dovoluje rychlé a bezpečné spojení elektrických vodičů s respektováním barevného značení vodičů. Páčka svorky Wago pevně zafixuje vodič, což minimalizuje riziko uvolnění spoje a zvyšuje spolehlivost celé instalace.

Výhody a nevýhody svorek Wago

Mezi hlavní výhody svorek Wago patří rychlá instalace a možnost opakovaného použití, což usnadňuje případné opravy či úpravy. Svorky Wago 221 a 222 podporují různé typy kabelů a druhy vodičů, ale mají omezení na maximální průřez vodiče do 4 mm².

Tip na bezpečné připojení elektrických vodičů:

• vždy používejte svorky Wago v souladu s doporučeným průřezem vodičů
• dodržujte barevné značení vodičů pro správnou funkci a bezpečnost
• nepoužívejte svorky pro vodiče s poškozenou izolací nebo nesprávným typem kabelu

Tento způsob připojení vodičů je vhodný zejména pro domácí instalace a drobné opravy, naopak pro silnoproudé rozvody s větším průřezem vodičů je lepší zvolit jiné metody, například krimpování vodičů nebo lisování kabelů.

Bezpečnostní normy a barevné značení vodičů v připojení

Pro správné a bezpečné připojení elektrických vodičů je zásadní dodržovat bezpečnostní normy připojení vodičů, zejména normu ČSN EN IEC 60228. Tato norma stanovuje průřezy vodičů od 0,5 do 240 mm², které odpovídají jejich zatížitelnosti a použití v různých typech kabelů. Výběr správného průřezu je klíčový pro zabránění přehřátí a zajištění spolehlivosti elektrického obvodu.

Barevné značení vodičů 220 V slouží k rychlé a jednoznačné identifikaci funkce vodiče v elektrickém rozvodu. Fázový vodič je označen černou nebo hnědou barvou, nulový vodič má modré označení a ochranný vodič je žlutozelený. Toto barevné rozlišení usnadňuje montáž i údržbu a snižuje riziko chybného připojení.

Tip: Pro připojení vodičů ve stěně nebo do zásuvky se doporučuje používat svorky Wago, které usnadňují krimpování vodičů a lisování kabelů bez poškození izolace. Při instalaci vždy respektujte barevné značení vodičů a bezpečnostní normy, aby bylo zajištěno spolehlivé a bezpečné elektrické připojení.

Udržba, kontrola a specifické metody připojení vodičů

Udržba, kontrola a specifické metody připojení vodičů vyžadují dodržování platných bezpečnostních norem, například ČSN EN IEC 60204-1 a ČSN 33 2000-4-41, které stanovují pravidla pro elektrickou bezpečnost a správné provedení spojů. Přesné postupy kontroly a volba vhodných materiálů významně ovlivňují mechanickou pevnost a elektrickou spolehlivost spojů, což prodlužuje životnost elektroinstalace i v náročných provozních podmínkách.

Postupy kontroly kvality spojů

Kontrola kvality spoje zahrnuje vizuální inspekci integrity izolační vrstvy a správného odizolování vodičů podle normy ČSN EN 60999-1. Měření elektrického odporu spoje digitálním multimetrem by mělo ukazovat hodnoty blízké nulovému odporu, typicky pod 0,1 Ω u krimpovaných spojů. Mechanická pevnost se ověřuje kontrolou utažení svorek a kvality krimpování nebo lisování, přičemž nesmí docházet k poškození vodičů. Častou chybou je nedostatečné utažení svorek Wago 221/222, což může způsobit přehřívání, jiskření a riziko vzniku zkratu.

Specifika připojení ve vlhkém a chemicky zatíženém prostředí

Pro instalace v prostředí s vysokou vlhkostí nebo chemickým zatížením se doporučují kabely typu NYY s PVC izolací odolnou vůči vlhkosti a mechanickému poškození. Spoje musí být utěsněné pomocí speciálních izolačních pásků a mechanických krytů, aby se zabránilo pronikání vody a korozivních látek, které by mohly poškodit barevné značení vodičů (fázový vodič L černý, hnědý nebo šedý; nulový N světle modrý; ochranný PE žlutozelený) a ohrozit bezpečnost instalace. V takových podmínkách je vhodné použít i svorky s krytím IP65 a materiály s certifikací dle ČSN EN 60529.

Dlouhodobá údržba a životnost spojů

Pravidelná údržba spočívá v kontrole stavu izolace, utažení svorek a případném doplnění ochranných krytů, například plastových nebo kovových úchytů pro mechanickou stabilitu. Dlouhodobá životnost spojů závisí na pravidelném monitoringu, který zahrnuje měření odporu spojů a vizuální kontrolu oxidace nebo mechanického poškození, jež mohou vést k přehřívání a poruchám. Pro spoje s krimpovanými dutinkami do průřezu 12 mm² se doporučuje použití lisovacích kleští s certifikací dle ČSN EN 61238-1, aby byla zajištěna správná mechanická a elektrická kvalita. Taková péče zajistí bezpečný provoz elektroinstalací v bytech i průmyslových objektech.

Tip: Častou chybou je použití nevhodného průřezu vodičů pro daný proudový odběr, což vede k přehřívání spojů a zkratu. Pro světelné okruhy se běžně používá průřez 1,5 mm², pro zásuvky 2,5 mm² a pro výkonnější spotřebiče 4 až 6 mm² dle ČSN EN IEC 60228.

Pro koho se to hodí: Tento přístup je vhodný pro domácí i průmyslové elektroinstalace, kde je požadována dlouhodobá spolehlivost a bezpečnost. Pro koho NE: Není vhodný pro rychlé dočasné opravy nebo neodborné zásahy bez dodržení norem a správných nástrojů.

Moderní a automatizované technologie připojení vodičů

Moderní technologie připojení vodičů a kabelů v průmyslových aplikacích využívají automatizaci, která zvyšuje přesnost i efektivitu spojů. Automatizované postupy krimpování a lisování umožňují rychlé a bezpečné zpracování vodičů s průřezy až do 12 mm², včetně různých typů kabelů jako CYKY, NYY či H05VV-F, čímž minimalizují lidské chyby a zajišťují opakovatelnou kvalitu spojů podle ČSN EN IEC 60228.

Automatizované lisování vodičů

Robotické lisovací stroje pracují s přesností do 0,1 mm a jsou schopné zpracovat vodiče s různými tvary jádra (kruhové, segmentové) i materiály (měď, hliník). Automatizace lisování zajišťuje jednotnou mechanickou pevnost spoje a optimální elektrický kontakt, což je zásadní u kabelů s více žílami a barevným značením podle platných norem (fázový vodič L černý/hnědý, nulový N modrý, ochranný PE žlutozelený). Robotické linky umožňují integraci odizolování vodičů s přesným nastavením délky (typicky 8-12 mm) a následné lisování dutinek nebo příložkových ok pro vysokou spolehlivost.

Výhody a trendy moderních technologií

Automatizované krimpování vodičů a lisování kabelů snižuje chybovost spojů pod 0,5 % oproti manuálnímu provedení, což výrazně zvyšuje bezpečnost elektrických instalací. Standardizované postupy jsou kompatibilní se svorkami Wago 221 a 222, které umožňují rychlé a bezšroubové spojení vodičů s průřezy od 0,14 do 4 mm². Tyto technologie zároveň usnadňují dodržování bezpečnostních norem elektrotechniky, například ČSN 33 2000, a zefektivňují montážní návody na připojení kabelů ve zdi i do jističů.

Tip: Častou chybou je nedostatečné odizolování vodiče před lisováním, což vede k špatnému kontaktu a riziku přehřátí spoje. Proto je třeba vždy dodržet přesné délky odizolování podle typu kabelu a použitého nástroje.

Pro koho se tyto technologie hodí:

• Průmyslové výrobní linky a montážní závody s vysokým objemem kabeláže
• Profesionální elektroinstalatéři hledající opakovatelnost a bezpečnost spojů

Pro koho NE:

• Domácí kutily bez přístupu k automatizovaným lisovacím strojům, kde jsou vhodnější ruční nástroje a svorky Wago pro menší rozsah prací.

Časté dotazy

Jaké jsou nejběžnější způsoby připojení elektrických vodičů?

Mezi nejběžnější způsoby patří krimpování, lisování a použití svorek Wago, které umožňují spojení vodičů do průřezu 12 mm².

Jak správně odizolovat vodič před připojením?

Odizolujte vodič podle jeho průřezu, obvykle 1-2 cm izolace, a dbejte na nepoškození měděného jádra.

Co znamená barevné značení vodičů?

Fázový vodič má černou, hnědou nebo šedou barvu, nulový modrou a ochranný žlutozelenou.

Jak používat svorky Wago k připojení vodičů?

Zvedněte páčku, vložte odizolovaný vodič a spusťte páčku, čímž zajistíte pevné a bezšroubové spojení.

Jaké chyby se nejčastěji dělají při připojování kabelů?

Časté chyby jsou nedostatečné odizolování, špatný poloměr ohybu, nepřiměřený průřez vodiče a nedostatečné utažení spojů.

Jak se kontroluje kvalita elektrického spoje?

Provádí se vizuální kontrola, měření odporu spoje ohmmetrem a ověření mechanické pevnosti tahem.

Jaké kabely jsou vhodné pro připojení ve vlhkém prostředí?

Používají se kabely typu NYY s izolací odolnou proti vlhkosti a chemikáliím.

Jaký je minimální poloměr ohybu vodiče?

Minimální poloměr ohybu je 5× průměr vodiče, aby nedošlo k poškození a prodloužila se životnost spoje.

Jaké moderní technologie se používají při připojení vodičů v průmyslu?

Používají se automatizované lisovací a krimpovací stroje, které zvyšují přesnost a snižují chybovost spojů.

Jak dlouho vydrží správně provedený elektrický spoj?

Při správné údržbě a kontrole může elektrický spoj vydržet desítky let bez poruch.

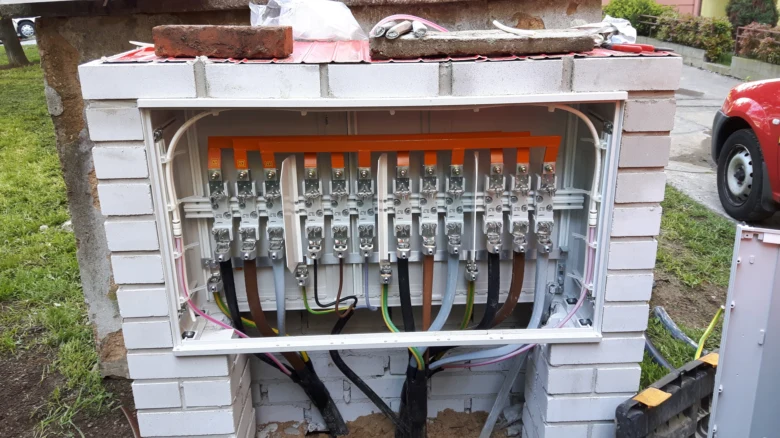

Jaké jsou správné postupy pro napojení kabelu ve zdi?

Při napojení kabelu ve zdi je důležité použít krabici pro spojení a dodržet minimální délku odizolovaného vodiče 10 cm pro spolehlivé spojení.

Jak rozlišit plusový a mínusový vodič u stejnosměrného napájení?

Plusový vodič je obvykle označen červenou barvou, zatímco mínusový je černý nebo modrý, což je standardní barevné značení v DC obvodech.

Jaké jsou základní způsoby uložení kabelů v domácnosti?

Kabely se ukládají buď volně v lištách, v trubkách nebo v podlahových kanálech, přičemž minimální vzdálenost od zdrojů tepla je 50 mm.

Jak správně zakončit elektrický kabel, aby nedošlo k poškození izolace?

Při zakončení kabelu je třeba odstranit izolaci maximálně do délky 15 mm a použít vhodné konektory nebo svorky, které zabrání poškození vodičů.

Jaké typy kabelů CYKY jsou nejvhodnější pro domácí instalace?

Pro běžné domácí instalace se používá kabel CYKY 3×1,5 mm² pro osvětlení a CYKY 3×2,5 mm² pro zásuvky, což odpovídá normám ČSN.

Jak se správně používá barevné značení kabelů CYKY?

U kabelů CYKY je modrý vodič neutrální, žlutozelený je ochranný a ostatní barvy (hnědá, černá) jsou fázové vodiče.

Jaké jsou hlavní druhy elektrických vodičů a jejich použití?

Hlavní druhy vodičů jsou měděné a hliníkové; měděné se používají pro domácí instalace kvůli lepší vodivosti a flexibilitě.

Jaké jsou doporučené kroky při zapojování kabelů do zásuvky?

Nejprve odizolujte vodiče na 8-10 mm, správně přiřaďte fázi, nulák a zem dle barevného značení a pevně je upevněte ve svorkách zásuvky.
