Jak funguje funkce NCV v multimetru: bezpečná detekce napětí
Funkce NCV v multimetru umožňuje bezpečnou detekci střídavého napětí bez nutnosti přímého kontaktu s vodičem. Tato technologie pracuje na principu snímání elektrického pole, což usnadňuje rychlé a bezpečné ověření přítomnosti napětí v elektrických obvodech. Díky NCV multimetrům lze jednoduše zjistit, zda je vodič pod proudem, aniž byste riskovali úraz elektrickým proudem.
Rychlý přehled
- Funkce NCV umožňuje bezkontaktní detekci střídavého napětí bez fyzického kontaktu s vodičem.
- Detekce napětí je signalizována zvukovým pípáním a světelnou indikací LED diody.
- Citlivost NCV se liší podle modelu, ovlivňují ji kovové kryty a silná izolace.
- Například multimetr UNI-T UT33D+ detekuje AC napětí do 600 V s přesností ±(1,2 % + 3).
- Přístroj váží 206 g a je napájen dvěma bateriemi typu R03 1,5 V.
Co je funkce NCV v multimetru a k čemu slouží?
Funkce NCV (Non-Contact Voltage) v multimetru umožňuje bezkontaktní detekci střídavého napětí (AC) bez potřeby přímého dotyku s vodičem nebo elektrickým zařízením. Aktivuje se stisknutím tlačítka NCV nebo přepnutím přepínače do příslušné polohy. Přiblížením hrotu multimetru k izolovanému vodiči, zásuvce či elektrickému zařízení multimetr bezpečně a rychle signalizuje přítomnost napětí pomocí zvukového signálu (pípání), světelné LED indikace a často i zobrazením symbolu na displeji.
Jak NCV funkce zvyšuje bezpečnost při měření?
Funkce NCV detekuje pouze střídavé napětí, nikoli stejnosměrné, což minimalizuje riziko nesprávné interpretace výsledků. Měření probíhá snímáním elektrického pole kolem vodiče bez nutnosti odstraňovat izolaci nebo dotýkat se kovových částí, což výrazně snižuje riziko úrazu elektrickým proudem. Tento způsob je zvláště vhodný pro práci v obtížně přístupných nebo vysokonapěťových místech. Pro zvýšení přesnosti se doporučuje pohybovat hrotem přístroje podél vodiče a vyhýbat se kovovým předmětům, které mohou ovlivnit citlivost detekce.
K čemu se používá funkce NCV v multimetru?
Funkce NCV slouží k rychlému ověření přítomnosti střídavého napětí v elektrických obvodech bez nutnosti přímého kontaktu. Je ideální pro orientační kontrolu „živosti“ vodičů, hledání přerušených kabelů, kontrolu zásuvek a vypínačů. Díky kombinaci zvukové a světelné signalizace umožňuje efektivní a bezpečnou práci i laikům. Naopak pro přesné měření hodnot napětí je nutné použít klasické kontaktní metody s měřicím hrotem.
Praktické varování
Častou chybou je měření NCV funkcí v blízkosti silných elektromagnetických polí nebo kovových předmětů, které mohou způsobit falešné pozitivní výsledky. Dále se nedoporučuje používat NCV na vodičích s poškozenou izolací, protože to může ohrozit bezpečnost i přes bezkontaktní princip měření.
Pro koho je funkce NCV vhodná a pro koho ne?
Funkce NCV je vhodná pro elektrikáře i domácí kutily, kteří potřebují rychle a bezpečně zjistit přítomnost střídavého napětí bez složitého nastavování a rizika úrazu. Není však vhodná pro uživatele, kteří vyžadují přesné měření napětí nebo měření stejnosměrného proudu, protože NCV detekuje pouze střídavé napětí a neposkytuje hodnoty s přesností klasického měření.
Tip: Pro správnou funkci NCV je nezbytné mít v multimetru čerstvé baterie a udržovat měřicí hrot v těsné blízkosti izolovaného vodiče, aby byla detekce co nejcitlivější a nejpřesnější.
Jak NCV funkce v multimetru funguje na fyzikální úrovni
Funkce NCV v multimetru umožňuje bezpečnou detekci střídavého napětí (AC) bez nutnosti přímého kontaktu s vodičem. Technologie NCV využívá kapacitní snímání elektrického pole, které střídavé napětí kolem vodiče vytváří, a umožňuje tak rychlé a neinvazivní zjištění přítomnosti napětí v elektrickém obvodu.
Jak funguje NCV měření v multimetru
NCV technologie detekuje elektrické pole generované střídavým napětím pomocí vestavěného senzoru kapacitního typu. Tento senzor reaguje na změny intenzity elektrického pole, která je přímo úměrná napětí v rozsahu typicky od desítek do stovek voltů AC. Multimetr v NCV režimu nevyžaduje přímý kontakt s vodičem ani přerušení obvodu, což výrazně zvyšuje bezpečnost měření. Přístroj signalizuje přítomnost napětí kombinací zvukového signálu (pípání), LED diodou a případně zobrazením symbolu na displeji. Citlivost detekce se pohybuje v závislosti na modelu, přičemž některé přístroje umožňují nastavení citlivosti pro lepší lokalizaci zdroje napětí.
Vliv různých typů izolací a materiálů na detekci NCV
Izolační materiály a okolní prostředí výrazně ovlivňují přesnost a citlivost NCV měření. Silnější izolace, například vícevrstvé PVC nebo gumové obaly s tloušťkou přes 2 mm, snižují intenzitu elektrického pole dostupného pro detekci, což může vést k falešně negativním výsledkům. Kovové kryty nebo blízkost silných elektromagnetických polí mohou způsobit rušení a zkreslení signálu. Vlhkost a nečistoty na povrchu izolace mohou rovněž ovlivnit výsledek měření, a to jak zvýšením, tak snížením citlivosti.
- Silné vícevrstvé PVC izolace snižují detekční citlivost NCV až o 30 %
- Kovové kryty mohou způsobit odrazy elektrického pole, které zkreslují měření
- Vlhkost na izolaci může zvýšit kapacitní vazbu a ovlivnit signál
Tip: Pro spolehlivější výsledky doporučuji používat multimetry s možností nastavení citlivosti NCV a vždy ověřit přítomnost napětí kontaktním měřením, pokud to podmínky dovolují.
Podrobnější informace o multimetrických funkcích včetně NCV najdete v autoritativním zdroji Multimetr – Wikipedia.

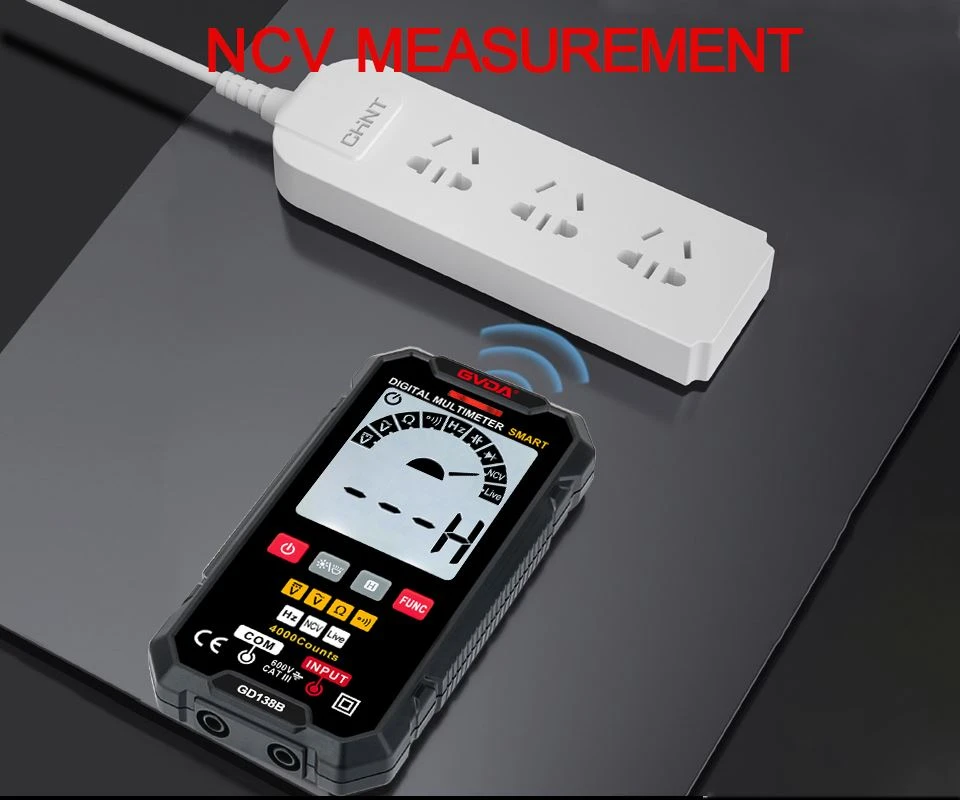

Jak správně používat NCV režim v multimetru
Pro bezpečné a efektivní použití funkce NCV v multimetru je nutné dodržet správný postup měření bezkontaktní detekce napětí. Následující návod na použití NCV v multimetru popisuje klíčové kroky, které minimalizují chyby měření a zajistí spolehlivou indikaci přítomnosti napětí.
Jak aktivovat a používat NCV režim v multimetru?
- Zapnutí NCV režimu – na multimetru vyberte funkci NCV, často označenou symbolem bezkontaktní detekce napětí.
- Přiblížení detekčního hrotu – přiložte hrot multimetru co nejblíže k izolovanému vodiči, aniž byste se dotýkali kovové části.
- Pozorování signalizace – sledujte zvukové pípání a blikání kontrolky, které indikuje přítomnost střídavého napětí.
- Opakování měření – pro ověření výsledků pohybujte hrotem podél vodiče a kontrolujte konzistenci signálu.
- Ukončení měření – po dokončení funkci vypněte, aby nedocházelo k nechtěnému vybíjení baterie.
Použití NCV režimu umožňuje rychlou a bezpečnou detekci napětí bez nutnosti kontaktu s vodičem, což výrazně snižuje riziko úrazu elektrickým proudem.
Jak zjistit přítomnost napětí pomocí NCV v multimetru?
Detekční hrot v režimu NCV reaguje na elektrické pole vyzařované z vodiče pod napětím. Přiblížením hrotu k izolovanému vodiči s AC napětím multimetr aktivuje zvukovou a světelnou signalizaci. Citlivost NCV závisí na tloušťce izolace a elektromagnetickém rušení v okolí, které mohou způsobit falešné nebo slabé signály.
- Umístění hrotu – přibližte hrot k místu, kde očekáváte napětí, bez přímého kontaktu s vodičem.
- Vnímání signálů – silné pípání a jasné blikání LED indikují vysokou pravděpodobnost přítomnosti střídavého napětí.
- Vyhodnocení výsledků – pokud signál chybí nebo je slabý, zkontrolujte jiné části vedení a prostředí pro rušení.
- Ověření bezpečnosti – v případě nejistoty použijte klasické měření s kontaktem, protože NCV multimetr nemusí vždy správně detekovat nízká napětí.
Správné používání NCV funkce v multimetru je klíčové pro bezpečnou detekci střídavého napětí bez kontaktu, přičemž je třeba dávat pozor na možné zdroje chyb měření.
Technické parametry a rozdíly mezi modely multimetrů s NCV
Funkce NCV v multimetru umožňuje bezpečnou detekci střídavého napětí bez přímého kontaktu s vodičem. Technologie NCV pracuje na principu snímání elektrického pole, což zvyšuje komfort a bezpečnost při měření. Například multimetr UNI-T UT33D+ detekuje AC napětí do 600 V s přesností ±(1,2 % + 3), což je vysoce přesné pro běžné elektroinstalační práce. Tento model váží 206 g a napájí se ze dvou baterií R03 1,5 V, což zajišťuje dobrou mobilitu a dlouhou výdrž.
Rozsah měření a citlivost NCV se liší podle modelu, což ovlivňuje spolehlivost výsledků. Vyšší citlivost NCV umožňuje detekci slabších elektrických polí, ale může také zvyšovat riziko falešných poplachů. Proto je při výběru vhodného NCV multimetru důležité zvážit konkrétní potřeby měření.
| Model | Rozsah měření AC napětí | Přesnost měření | Hmotnost | Napájení |
|---|---|---|---|---|
| UNI-T UT33D+ | do 600 V | ±(1,2 % + 3) | 206 g | 2× baterie R03 |
| Model B | do 1000 V | ±(1,0 % + 2) | 250 g | 1× baterie 9 V |
| Model C | do 400 V | ±(1,5 % + 5) | 180 g | 2× baterie AAA |
Vysvětlení NCV testu u multimetru a jeho využití
NCV funkce u multimetru slouží k rychlé a bezpečné detekci napětí bez nutnosti přímého kontaktu. To umožňuje předcházet úrazům elektrickým proudem a zároveň zrychluje práci elektrikáře či kutila. Výhody funkce NCV v multimetru spočívají v jednoduchosti ovládání a eliminaci potřeby vypínání obvodů před měřením.
Bezpečnostní doporučení při měření s funkcí NCV
Funkce NCV v multimetru umožňuje bezpečnou detekci střídavého napětí bez nutnosti přímého kontaktu s vodičem, čímž snižuje riziko úrazu elektrickým proudem. Při použití NCV však nikdy neměřte vodiče s poškozenou izolací, protože tato závada může způsobit falešné indikace nebo ohrozit bezpečnost obsluhy. Silná elektromagnetická pole v okolí velkých elektrických zařízení mohou ovlivnit citlivost NCV a způsobit nesprávné výsledky měření.
Proč používat NCV funkci v multimetru při práci s elektřinou
- Vyhněte se měření na vodičích s poškozenou izolací, abyste předešli riziku zkratu, falešným signálům a potenciálnímu úrazu elektrickým proudem.
- Nepoužívejte NCV funkci v těsné blízkosti kovových krytů nebo kovových konstrukcí, které mohou snížit přesnost detekce střídavého napětí.
- Udržujte multimetr s NCV funkcí v suchém a čistém stavu, pravidelně kontrolujte stav baterií a ochranných krytů, aby byla zajištěna spolehlivost měření.
- Při podezření na přítomnost silných elektromagnetických polí (například v blízkosti transformátorů či velkých motorů) zvolte kontaktní metodu měření, protože NCV může vykazovat falešné nebo slabé signály.
Tip: Pro optimální přesnost měření NCV funkce používejte přístroj s čerstvými bateriemi a pohybujte hrotem přístroje podél izolovaného vodiče, abyste lokalizovali nejsilnější signál a minimalizovali vliv rušení.
Odborná rada: NCV funkce je vhodná pro rychlé ověření přítomnosti střídavého napětí u nepoškozených vodičů v běžných domácích i průmyslových instalacích, ale není doporučena pro měření v prostředí s vysokým elektromagnetickým rušením nebo na vodičích s viditelnými defekty izolace.
FAQ – Časté dotazy o funkci NCV v multimetru
Otázka: Co přesně znamená funkce NCV v multimetru?
Funkce NCV znamená Non-Contact Voltage a umožňuje bezpečnou detekci střídavého napětí bez fyzického kontaktu s vodičem, což výrazně zvyšuje bezpečnost měření.
Otázka: Jak funguje NCV měření v multimetru?
NCV multimetr využívá citlivý senzor ke snímání elektrického pole kolem vodiče, čímž detekuje přítomnost střídavého napětí bez nutnosti přímého dotyku.
Otázka: Lze NCV funkce použít pro měření stejnosměrného napětí?
Ne, technologie NCV detekuje pouze střídavé napětí (AC). Pro stejnosměrné napětí je nutné použít klasické měření s kontaktem.
Otázka: Jak správně používat NCV režim na multimetru?
Zapněte funkci NCV a přibližte hrot k izolovanému vodiči. Sledujte zvukovou a světelnou signalizaci a pohybujte hrotem podél vodiče pro přesnou lokalizaci napětí.
Otázka: Jaké jsou nejčastější chyby při použití NCV funkce?
Na co si dát pozor: použití na poškozené izolaci, blízkost kovových předmětů nebo silných elektromagnetických polí může zkreslit výsledky.
Otázka: Jaký je rozsah měření NCV funkce u modelu UNI-T UT33D+?
Model UNI-T UT33D+ detekuje střídavé napětí do 600 V s přesností ±(1,2 % + 3), což je dostačující pro běžné elektroinstalace.
Otázka: Může NCV funkce nahradit klasické měření napětí?
NCV slouží k rychlé a bezpečné detekci přítomnosti napětí, ale nenahrazuje přesné měření napětí a proudu kontaktní metodou.
Otázka: Jak ovlivňuje izolace vodiče detekci NCV?
Silná izolace snižuje citlivost NCV měření, proto je třeba přiblížit hrot multimetru blíže k vodiči.
Otázka: Je potřeba kalibrovat NCV funkci v multimetru?
Kalibrace není běžná, ale doporučuje se pravidelně kontrolovat správnou funkci a měnit baterie pro udržení přesnosti.
Otázka: Jaké bezpečnostní zásady platí při měření s NCV?
Nepoužívejte NCV na poškozených vodičích, vyhýbejte se silným elektromagnetickým polím a vždy používejte čerstvé baterie.
Otázka: Jaké jsou výhody použití NCV funkce?
Rychlá a bezpečná detekce střídavého napětí bez nutnosti kontaktu, vhodná jak pro laiky, tak pro profesionály.
Otázka: Lze NCV funkci použít v průmyslových instalacích?
Ano, ale přesnost může ovlivnit silné elektromagnetické pole a kovové konstrukce v okolí.
Otázka: Co znamená indikace pípání a blikání LED při NCV měření?
Tyto signály upozorňují na přítomnost střídavého napětí v blízkosti hrotu multimetru.
Otázka: Jaký typ baterií používá multimetr s NCV funkcí?
Obvykle se používají dvě 1,5 V baterie typu R03 (AAA), které zajišťují stabilní napájení senzoru NCV.
Otázka: Jak odlišit NCV funkci od jiných metod detekce napětí?
NCV měření probíhá bezkontaktně, zatímco klasické zkoušečky vyžadují fyzický dotyk vodiče, což může být méně bezpečné.
