Hallův snímač: detailní popis principu a využití v technice

Hallův snímač je klíčovým prvkem pro měření magnetického pole a otáček v různých zařízeních. Jeho princip spočívá v detekci změn magnetického toku pomocí Hallova jevu, což umožňuje přesné a spolehlivé snímání polohy nebo rychlosti. Správné zapojení a pochopení konstrukce tohoto senzoru otevírá široké možnosti praktického využití v elektronice i automobilovém průmyslu.

Co je Hallův snímač a jaký je princip jeho fungování

Hallův snímač je polovodičové zařízení, které převádí intenzitu magnetického pole na elektrický signál pomocí Hallova jevu. Tento jev objevil Edwin Hall v roce 1879, když zjistil, že při průchodu elektrického proudu tenkou polovodičovou destičkou a působení kolmého magnetického pole dochází k přeskupení nositelů náboje (elektronů nebo děr) na jednu stranu destičky. Výsledkem je vznik Hallova napětí, jehož velikost je přímo úměrná síle magnetického pole. Díky tomu Hallův snímač umožňuje přesné měření polohy, rychlosti nebo otáček v široké škále aplikací od automobilového průmyslu po moderní elektroniku.

Co je Hallův jev a jeho historie

Hallův jev byl objeven Edwinem Hallem při experimentech s polovodičovou destičkou, kterou procházel elektrický proud. Při působení magnetického pole kolmého k této destičce dochází k odklonu nositelů náboje na jednu stranu, což vytváří měřitelné napětí napříč destičkou. Tento fenomén se nazývá Hallovo napětí a jeho velikost je úměrná intenzitě magnetického pole. Hallův jev položil základ pro konstrukci Hallových snímačů, které využívají tento elektrický signál k detekci magnetických polí bez mechanického kontaktu.

Princip fungování Hallova snímače

Hallův snímač obsahuje polovodičovou destičku, do které je přiveden stejnosměrný elektrický proud při napájecím napětí obvykle mezi 3 a 12 volty. Působením magnetického pole kolmo na směr proudu se nositelé náboje přeskupují, čímž vzniká Hallovo napětí v řádu milivoltů. Tento slabý signál je v zařízení zesilován integrovaným zesilovačem a stabilizován regulátorem napětí. Výstupní signál může být analogový nebo digitální, přičemž digitální verze často využívají Schmittův klopný obvod pro vytvoření čistého logického výstupu. Takto zpracovaný signál lze přímo použít k řízení tranzistorů nebo k dalšímu zpracování v řídicích jednotkách automobilů či mikrokontrolérech.

Jak Hallův snímač měří magnetické pole

Při působení magnetického pole na polovodičovou destičku dochází k posunu nositelů náboje, což generuje Hallovo napětí přímo úměrné intenzitě magnetického pole kolmého k proudu. Velikost tohoto napětí se měří mezi vývody destičky a slouží jako přesný indikátor síly a směru magnetického pole. Hallovy senzory tak dokážou spolehlivě detekovat změny magnetického pole a převádět je na elektrický signál, který se využívá například k měření otáček motoru, polohy klikového hřídele nebo k detekci přiblížení magnetu v elektrokolech a automobilových systémech. Maximální výstupní signál nastává, když je magnetické pole kolmé k povrchu snímače, zatímco při rovnoběžnosti signál klesá k nule.

Tip: Častou chybou je nesprávné zapojení napájecího napětí a výstupu, což vede k nulovému nebo nestabilnímu signálu. Proto je nutné dodržet správné pořadí připojení pinů podle dokumentace výrobce, například u pouzder TO-92 nebo SOT-23.

Odborná rada: Hallův snímač se hodí pro aplikace vyžadující bezkontaktní měření polohy a otáček s vysokou přesností a rychlou odezvou, například v automobilech nebo elektrokolech. Naopak není vhodný pro měření velmi slabých magnetických polí pod 1 mT, kde jsou lepší indukční senzory.

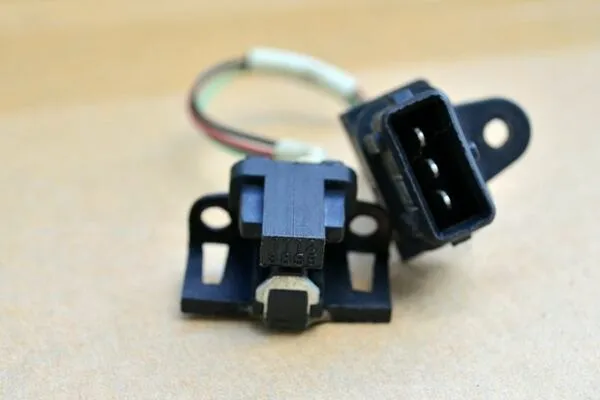

Technická konstrukce a hlavní typy Hallových snímačů

Hallův snímač je založen na polovodičové destičce, která je napájena napětím v rozmezí 3 až 12 V. Součástí konstrukce je zesilovač a regulátor napětí, které zajišťují stabilní a přesný výstupní signál. Tento snímač detekuje přítomnost magnetického pole podle Hallova jevu, kdy se v polovodiči generuje napětí úměrné magnetickému toku.

Různé typy Hallových senzorů a jejich vlastnosti

Existují tři základní typy Hallových snímačů podle způsobu reakce na magnetické pole:

• Bipolární snímač mění výstupní signál v závislosti na polaritě magnetického pole, tedy reaguje na obě polarity.
• Unipolární kladný snímač reaguje pouze na severní pól magnetu, zatímco
• Unipolární záporný snímač je citlivý pouze na jižní pól.

Digitální výstup využívá Schmittův klopný obvod pro stabilní přepínání signálu, zatímco analogové varianty poskytují plynulý napěťový průběh.

Návod na zapojení Hallova snímače vyžaduje správné připojení napájení (typicky 5 V), zem a výstup, přičemž digitální snímače často potřebují pull-up rezistor na výstupu pro správnou funkci.

Na rozdíl od indukčních snímačů, které měří změny magnetického pole v čase, Hallův snímač detekuje jeho okamžitou přítomnost a polaritu, což zajišťuje přesnější a stabilnější měření. Podrobnější technické informace naleznete na Wikipedia – Hallův jev.

Praktické využití Hallových snímačů v automobilech a elektronice

Hallův snímač nachází široké uplatnění v automobilovém průmyslu i v elektronice díky své schopnosti přesně detekovat magnetické pole a převádět jej na elektrický signál. V moderních automobilech může být až 40 těchto snímačů, například pro měření otáček motoru, polohy pedálů, stavu bezpečnostních pásů či funkce ABS. Hallův snímač auto umožňuje spolehlivou detekci bez mechanického kontaktu, což zvyšuje životnost a přesnost měření.

V elektronických projektech se Hallovy senzory často integrují s mikrokontroléry Arduino nebo ESP32. Tyto mikrokontroléry zpracovávají signál Hallova snímače a umožňují například přesné měření otáček motoru nebo detekci polohy v různých zařízeních. V mobilních telefonech Hallův snímač funguje jako součást detekce polohy nebo ovládání funkcí založených na magnetickém poli.

• měření otáček motoru pomocí Hallova snímače otáček
• detekce polohy pedálů a bezpečnostních pásů v autě
• zapojení Hallova snímače s Arduino a ESP32 pro elektronické aplikace
• využití Hallova snímače v mobilních telefonech pro ovládání funkcí

Tip: Při montáži Hallova snímače v autě je nutné přesně nastavit vzdálenost mezi snímačem a magnetem, jinak může dojít k chybné detekci otáček nebo polohy.

Jak otestovat a diagnostikovat Hallův snímač

Pro správné otestování Hallova snímače je nezbytné správně zapojit jeho napájení a sledovat výstupní signál při působení magnetického pole. Hallův snímač běžně pracuje s napájením VDD v rozsahu 3 až 12 V, přičemž GND je referenční zemí. Magnet ovlivňuje výstupní signál, který je měřitelný na výstupním pinu označeném často jako pin 3. Maximální signál vzniká, pokud je magnetické pole kolmé na snímač, což je klíčové pro správnou diagnostiku.

1. Připojení napájení – připojte kladný pól zdroje 3-12 V na pin VDD a záporný pól na GND.
2. Připojení měřicího přístroje – připojte voltmetr nebo osciloskop k pinu 3 pro sledování výstupního signálu.
3. Přiblížení magnetu – pomalu přibližte silný magnet k snímači a sledujte změny výstupního napětí.
4. Pozorování úhlu magnetického pole – otáčejte magnet, abyste zjistili, kdy je výstupní signál nejvyšší, obvykle při kolmici magnetického pole k snímači.
5. Vyhodnocení výsledků – pokud výstupní signál nereaguje na magnet, může být snímač vadný.

Jak správně diagnostikovat vadný Hallův snímač

Vadný Hallův snímač často neprodukuje žádný nebo nestabilní výstupní signál i při správném napájení a přiblížení magnetu. Pro přesnější diagnostiku doporučuji použít osciloskop, který ukáže případné šumy nebo nesprávný tvar signálu. Častá chyba při měření je nesprávné zapojení napájení nebo nevhodný magnet, což může vést k falešně negativnímu výsledku.

Tip: Při testování v automobilu, například Hallův snímač Felicia nebo Hallův snímač otáček motoru, dbejte na správné schéma zapojení a dodržení polarity napájení, jinak může dojít k poškození senzoru.

Vliv teploty na přesnost a stabilitu Hallových snímačů

Hallův snímač běžně pracuje v provozním teplotním rozsahu od -40 °C do +125 °C, což umožňuje jeho nasazení v různých průmyslových i automobilových aplikacích. Teplota výrazně ovlivňuje citlivost snímače – při vyšších hodnotách dochází ke snižování citlivosti a k nestabilitě výstupního signálu. To může způsobit nepřesnosti v měření otáček motoru nebo v detekci polohy, což je zásadní například u Hallova snímače v autě či u Hallova snímače Felicia.

Extrémní teploty navíc zkracují životnost senzoru a mohou vést k trvalému poškození polovodičových prvků uvnitř. Proto je v praxi klíčová správná teplotní kompenzace a vhodné zapojení, které minimalizuje tyto vlivy. Jak funguje Hallův snímač v praxi, je závislé nejen na magnetickém poli, ale i na stabilitě podmínek měření, mezi něž patří právě teplota.

Tip: Nejčastější chyby při používání Hallových senzorů zahrnují ignorování teplotního vlivu a nedostatečné chlazení zařízení, což může vést k nevyhovující přesnosti a zkrácené životnosti. Dlouhodobé výhody používání Hallova snímače v průmyslu vyplývají z jeho spolehlivosti za podmínek správného teplotního řízení.

Metody kalibrace Hallových snímačů v průmyslových a automobilových aplikacích

Kalibrace Hallových snímačů je nezbytná pro zajištění přesnosti měření magnetických polí a otáček v širokém spektru aplikací, včetně automobilového průmyslu, například u Hallova snímače Felicia nebo dalších snímačů otáček motoru. Tento proces zahrnuje několik klíčových kroků, které kompenzují odchylky způsobené výrobní tolerancí či vnějšími vlivy.

1. Nulování signálu – odstranění základní úrovně výstupu bez přítomnosti magnetického pole
2. Měření pomocí referenčního magnetického pole – porovnání se známou hodnotou pro určení přesnosti
3. Softwarová kompenzace – úprava měřených hodnot v řídicím systému pro eliminaci odchylek signálu

Pravidelná kalibrace výrazně zlepšuje přesnost Hallova snímače, což je klíčové při měření otáček nebo pozic v automobilovém snímači auto či elektrokolech. Správné nastavení a zapojení Hallova snímače podle jeho principu a schématu pomáhá minimalizovat chyby a prodlužuje životnost zařízení. Při výběru Hallova snímače pro konkrétní aplikaci doporučuji zohlednit typ snímače, prostředí i požadovanou přesnost měření.

Porovnání Hallových snímačů s jinými magnetickými senzory

Hallův snímač představuje cenově efektivní a konstrukčně jednoduchý typ magnetického senzoru, který se často využívá například jako snímač otáček nebo v automobilovém průmyslu, například v modelech Škoda Felicia pro přesné měření polohy a otáček motoru. Ve srovnání s magnetorezistivními snímači má Hallův senzor jednodušší zapojení a nižší výrobní náklady, přičemž jeho citlivost dosahuje střední úrovně, což postačuje pro většinu průmyslových aplikací. Magnetorezistivní snímače nabízejí vyšší citlivost a přesnost díky změnám elektrického odporu v magnetickém poli, ale jejich složitější konstrukce a vyšší cena omezují nasazení v masové výrobě. Indukční snímače, které detekují kovové objekty na principu elektromagnetické indukce, mají oproti Hallovým snímačům výrazně nižší rychlost odezvy, což je nevýhodné při měření rychle se měnících veličin, jako jsou otáčky motoru.

Proč používat Hallův snímač místo jiných senzorů

Hallovy snímače poskytují rychlou odezvu v řádu mikrosekund a vysokou odolnost vůči elektromagnetickému rušení, což je klíčové například v automobilovém průmyslu nebo u Hallových senzorů v elektrokolech. Jejich střední citlivost je vyvážena dlouhou životností a stabilitou parametrů v širokém teplotním rozsahu (-40 °C až +150 °C podle typu). Magnetorezistivní snímače se hodí pro aplikace vyžadující extrémní přesnost měření magnetického pole, například v průmyslové automatizaci, ale jejich vyšší cena a složitost je limitují pro běžné použití. Indukční snímače jsou vhodné pro detekci kovových předmětů bez kontaktu, ale kvůli pomalejší odezvě nejsou ideální pro dynamické měření otáček.

Tip: Častou chybou je nesprávné zapojení Hallova snímače podle schématu, například záměna napájecího pinu s výstupním, což vede k nesprávné detekci nebo k rušení signálu. Doporučuji vždy přesně dodržovat dokumentaci výrobce a ověřit polaritu napájení před zapojením.

Hallovy snímače se hodí pro aplikace vyžadující rychlou a spolehlivou detekci magnetického pole s odolností vůči rušení, například v automobilových systémech nebo elektrokolech. Naopak nejsou vhodné tam, kde je klíčová extrémní citlivost a přesnost měření magnetického pole, kde lépe poslouží magnetorezistivní snímače.

Pokročilé zpracování signálu a ochrana Hallových snímačů

Pokročilé zpracování signálu výrazně zvyšuje přesnost a spolehlivost Hallových snímačů díky několika konkrétním technikám. Filtrace signálu využívá aktivní nebo pasivní filtry s mezní frekvencí od 1 kHz do 10 kHz, které efektivně eliminují šum vznikající elektromagnetickým rušením v automobilových a průmyslových prostředích. Stínění snímače je realizováno kovovým krytem nebo feromagnetickým pláštěm, který snižuje pronikání rušivých elektromagnetických vln až o 30 dB, čímž minimalizuje chyby měření a prodlužuje životnost zařízení. Digitální korekce signálu, implementovaná v mikrokontrolérech, kompenzuje odchylky způsobené výrobními tolerancemi a mechanickým opotřebením, čímž zlepšuje stabilitu výstupního napětí v rozsahu ±2 %.

Mechanické poškození, například prasknutí polovodičové destičky nebo poškození vývodů, vede k nesprávné funkci Hallova snímače. Proto se doporučuje používat ochranné kryty z polykarbonátu nebo kovu a dodržovat přesné zapojení podle schématu, například při instalaci Hallova snímače otáček v motoru automobilu Škoda Felicia, kde jsou předepsány napájecí napětí 5 V ± 0,25 V a správné uzemnění. Častou chybou je vynechání stínění, což způsobuje nestabilní výstupní signál a falešné impulsy v prostředí s vysokým elektromagnetickým rušením.

• Filtrace signálu snižuje vliv elektromagnetického rušení pomocí filtrů s mezní frekvencí 1-10 kHz
• Stínění Hallova snímače snižuje rušení až o 30 dB a zvyšuje přesnost měření
• Digitální korekce kompenzuje výrobní tolerance a mechanické opotřebení s přesností ±2 %
• Ochranné kryty z polykarbonátu či kovu chrání snímač před mechanickým poškozením a prodlužují jeho životnost

Různé typy Hallových senzorů a jejich vlastnosti

Hallovy senzory se dělí na typy s otevřeným jádrem, které mají vyšší citlivost, ale nižší odolnost vůči rušení, a na typy s uzavřeným jádrem, které nabízejí větší stabilitu v elektromagneticky rušivém prostředí. V automobilovém průmyslu se preferují senzory s uzavřeným jádrem kvůli vyšší spolehlivosti, zatímco v elektrokolech se často používají levnější otevřená jádra s nižší spotřebou energie. Napájecí napětí se pohybuje typicky mezi 3 V a 12 V podle konkrétního typu a aplikace.

Tip: Nejčastější chybou je nedostatečné stínění a nesprávné zapojení podle výrobního schématu, což vede k falešným signálům a předčasnému selhání snímače. Dodržení přesného Hallova snímače schématu a použití ochranných opatření výrazně zvyšuje spolehlivost a životnost zařízení.

Pro koho se to hodí: Pokročilé zpracování signálu je nezbytné v automobilovém průmyslu a průmyslových aplikacích s vysokým elektromagnetickým rušením.

Pro koho se to nehodí: V jednoduchých aplikacích s nízkým rušením, například v základních hračkách nebo amatérských projektech, lze použít základní Hallovy senzory bez pokročilých filtrů a stínění.

Praktické zapojení Hallova snímače v elektronických obvodech

Hallův snímač se obvykle zapojuje pomocí tří pinů – VDD pro napájení v rozsahu 3 až 12 V, GND jako zemnící vodič a výstupní pin, který poskytuje signál odpovídající přítomnosti magnetického pole. Tento výstupní signál můžete jednoduše připojit k mikrokontroléru Arduino nebo ESP32, což umožňuje praktické využití Hallova snímače například pro ovládání LED diody. Jakmile snímač detekuje magnetické pole, výstupní signál aktivuje LED, která indikuje přítomnost magnetu.

Návod na zapojení Hallova snímače

1. Připojte pin VDD Hallova snímače k 5V výstupu na Arduinu nebo ESP32.
2. Zapojte pin GND snímače na společnou zem mikrokontroléru.
3. Výstupní pin připojte na digitální vstupní pin mikrokontroléru.
4. Naprogramujte mikrokontrolér tak, aby při signálu z Hallova snímače rozsvítil LED diodu nebo zaznamenal otáčky motoru.

Hallův snímač otáček je v této konfiguraci vhodný pro přesné měření rychlosti motorů i v běžné elektronice mimo automobilový průmysl. Schéma zapojení Hallova snímače pro začátečníky tak představuje jednoduchý a efektivní způsob, jak využít princip Hallova snímače ve vašich projektech.

Tip: Při montáži Hallova snímače dbejte na pevné ukotvení a správnou orientaci vůči magnetu, aby byl výstupní signál stabilní a bez rušení. Naopak Hallův snímač Felicia vyžaduje specifické zapojení kvůli své konstrukci, proto se hodí spíše pro pokročilejší uživatele.

Časté dotazy o Hallových snímačích

Otázka: Co je Hallův snímač a jak funguje?

Hallův snímač pracuje na principu Hallova jevu, kdy elektrický proud protékající vodičem v magnetickém poli vytváří kolmé napětí úměrné intenzitě pole. Toto napětí se využívá k detekci přítomnosti nebo změny magnetického pole.

Otázka: Jaký je základní princip fungování Hallova snímače?

Při průchodu proudu vodičem a působení magnetického pole vzniká napětí kolmý na směr proudu i pole, obvykle v řádu milivoltů. Tento princip umožňuje přesnou detekci magnetických změn v okolí snímače.

Otázka: Jaké jsou hlavní typy Hallových snímačů?

Existují bipolární, unipolární kladné a unipolární záporné Hallovy snímače, které se liší podle reakce na polaritu magnetického pole a režimu aktivace výstupu.

Otázka: Jak Hallův snímač měří otáčky motoru?

Snímač registruje průchod magnetu kolem hřídele, generuje pulzy, které mikrokontrolér přepočítává na otáčky za minutu, což umožňuje přesné sledování rychlosti motoru.

Otázka: Jak zapojit Hallův snímač k Arduinu?

Připojte VDD pinu snímače 5 V, GND k zemi a výstupní pin k digitálnímu vstupu Arduina, kde lze signál využít třeba k řízení LED nebo měření otáček.

Otázka: Jak správně zapojit Hallův snímač do obvodu s napětím 5 V?

Použijte napájení 5 V na VDD, GND spojte se zemí a výstupní pin připojte k mikrokontroléru přes pull-up rezistor 10 kΩ pro stabilní čtení signálu.

Otázka: Jak změřit výstupní napětí Hallova snímače při přiblížení magnetu?

Při přiblížení magnetu k Hallovu snímači by se mělo výstupní napětí zvýšit o stovky milivoltů až jednotky voltů, což změříte multimetrem nebo osciloskopem.

Otázka: Jak vyzkoušet Hallův snímač krok za krokem?

Připojte napájení 3-12 V na VDD a GND, změřte výstup na pinu, přibližte silný magnet kolmo ke snímači a sledujte změnu napětí na výstupu.

Otázka: Proč používat Hallův snímač místo indukčního?

Hallovy snímače mají rychlejší odezvu a lepší odolnost proti rušení, jsou levnější a kompaktnější, i když indukční snímače nabízejí vyšší citlivost.

Otázka: Jak kalibrovat Hallův snímač v automobilu?

Použijte referenční magnetické pole, nastavte nulový bod na výstupu a proveďte softwarovou kompenzaci teplotních vlivů pro přesné měření otáček motoru.

Otázka: Jak funguje Hallův snímač v mobilních telefonech?

Detekuje magnetické pole krytu telefonu, které spouští automatické zapnutí nebo vypnutí displeje, čímž šetří baterii a prodlužuje životnost zařízení.

Otázka: Jaké jsou nejčastější chyby při používání Hallových snímačů?

Časté chyby zahrnují nesprávné zapojení napájení, nedostatečné stínění proti elektromagnetickému rušení a nevhodný úhel magnetického pole vůči snímači.

Otázka: Jaké jsou nejčastější příčiny poruch Hallových snímačů v automobilech?

Mechanické poškození, znečištění magnetického pole, špatné elektrické spoje a přehřátí nad 150 °C patří k hlavním příčinám selhání snímačů.

Otázka: Jak se liší Hallův snímač používaný v elektrokolech od automobilového snímače?

Elektrokolové snímače běžně pracují na napětí 3,3 V a jsou optimalizovány pro otáčky do několika tisíc za minutu, zatímco automobilové verze mají širší teplotní rozsah a vyšší odolnost.

Otázka: Jaký je provozní teplotní rozsah Hallových snímačů?

Typické modely fungují od -40 °C do +125 °C, přičemž vyšší teploty mohou ovlivnit citlivost a stabilitu výstupního signálu.

Různé typy Hallových senzorů a jejich vlastnosti

Hallovy snímače se dělí podle charakteristiky výstupu a reakce na magnetické pole. Bipolární snímače vyžadují změnu polarity magnetu pro aktivaci, unipolární reagují na jednu polaritu a jsou vhodné pro jednoduché zapínání a vypínání signálu. Výběr správného typu závisí na konkrétní aplikaci, například v automobilu nebo elektrokole.

Odborná rada: Při testování Hallových snímačů dodržujte správné zapojení a dbejte na správný úhel přístupu magnetického pole. U automobilových aplikací je nutné počítat s tepelnou zátěží a možným rušením, proto je vhodné provést kalibraci a pravidelnou diagnostiku.

Pro koho se Hallův snímač hodí: Ideální je pro přesné měření otáček motorů, detekci polohy a přítomnosti magnetického pole v automobilové elektronice či elektrokolech. Nevhodný je pro aplikace vyžadující extrémní citlivost na velmi slabá magnetická pole, kde lépe poslouží indukční snímače.

Informace v této sekci nenahrazují odbornou konzultaci s technikem či inženýrem.
