Jak bezpečně uzemnit zásuvku v domě bez uzemnění: praktický návod

Nepřítomnost uzemnění v zásuvkách představuje riziko pro bezpečnost elektrických zařízení i uživatelů. Pokud vaše elektroinstalace obsahuje pouze dvouvodičový systém, je možné provést bezpečné uzemnění pomocí zemnicího kolíku nebo jiných metod ověřených měřením uzemnění. Správný postup zajistí spolehlivou ochranu proti úrazu elektrickým proudem.

Jak zjistit, zda je v domě uzemnění a zda je možné ho použít

Než začnete s uzemněním zásuvky v domě, je nezbytné zjistit, zda vaše elektroinstalace obsahuje uzemňovací vodič. Starší domy často disponují pouze dvouvodičovou elektroinstalací, která neobsahuje uzemnění, což výrazně omezuje možnosti bezpečného připojení uzemněné zásuvky. Správné uzemnění vyžaduje třívodičovou instalaci, tedy fázi, nulák a uzemňovací vodič s minimálním průřezem 2,5 mm² podle norem PUE.

Jak zjistit přítomnost uzemnění v domě

Zkontrolujte elektroinstalaci v rozvaděči a zásuvkách – třívodičová instalace obsahuje kromě fáze a nuláku také uzemňovací vodič, často zelenožluté barvy. Pokud ve vaší instalaci chybí tento vodič, jde o dvouvodičovou elektroinstalaci bez uzemnění, což je běžné ve starších domech. Přítomnost uzemnění lze také ověřit měřením uzemnění pomocí specializovaných přístrojů nebo zavoláním elektrikáře. Bez uzemňovacího vodiče není možné realizovat bezpečné uzemnění zásuvky bez zásahu do elektroinstalace.

Možnosti využití existujícího uzemnění

Pokud je v domě přítomno uzemnění, můžete ho využít k bezpečnému připojení zásuvek s uzemňovacím kolíkem. Je však nutné ověřit funkčnost a stav uzemňovacího vodiče, protože poškozené nebo nevyhovující uzemnění může ohrozit bezpečnost elektroinstalace. Měření uzemnění by mělo potvrdit, že odpor zemnicího kolíku odpovídá normám PUE, nejčastěji pod 30 ohmů. Použití správně funkčního uzemnění výrazně zvyšuje bezpečnost při používání elektrických spotřebičů.

Bezpečné metody uzemnění zásuvky v domě bez uzemnění

Bezpečné metody uzemnění zásuvky v domě bez uzemnění vyžadují vytvoření spolehlivého a funkčního zemnicího systému, který zajistí ochranu proti úrazu elektrickým proudem. Níže popisuji, jak pomocí zemnicích kolíků a měděných vodičů správně provést uzemnění zásuvky, pokud není v domě dostupné původní zemnící vedení.

Jak vyrobit zemnicí smyčku

Pro bezpečné uzemnění zásuvky bez existujícího zemnění je nutné vyrobit zemnicí smyčku z kovových zemničů. Postup zahrnuje:

1. Vyhloubit příkop o hloubce přibližně 0,5 metru, což zajišťuje stabilitu a ochranu zemničů před korozí a mechanickým poškozením.
2. Instalovat zemniče – kovové pásy nebo tyče dlouhé mezi 1,5 až 2 metry – do připraveného příkopu.
3. Propojit zemniče do uzavřené smyčky, ideálně ve tvaru trojúhelníku nebo čtverce, pomocí pevného kovového pásku. Tento tvar zajišťuje rovnoměrný rozvod zemního potenciálu a splňuje požadavky bezpečnosti elektroinstalace podle norem PUE.

Takto vytvořená zemnicí smyčka slouží jako spolehlivý základ pro připojení zemnícího vodiče, který potom ochrání zásuvky v domě bez původního uzemnění.

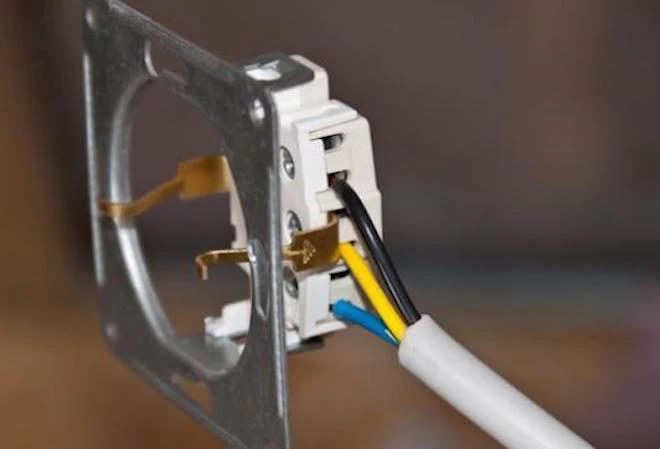

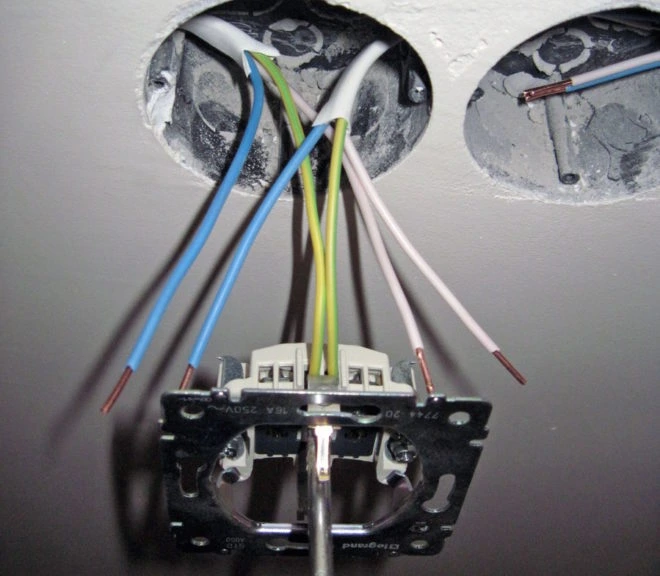

Připojení vodiče a zásuvky

Po vytvoření zemnicí smyčky je třeba správně připojit měděný vodič, který bude přenášet uzemnění k zásuvce a dále do elektrického rozvaděče:

1. Vybrat měděný vodič s průřezem minimálně 2,5 mm², což je nezbytné pro dostatečnou vodivost a bezpečnost při odvodu případného zkratového proudu.
2. Připojit vodič k zemnicí smyčce pomocí pevného a korozivzdorného spojení, například šroubovacích svorek určených pro venkovní použití.
3. Vést vodič ke zásuvce a zapojit jej do zemního svorku zásuvky podle platných norem PUE, přičemž je třeba dbát na správné rozlišení vodičů – fáze, nulák a ochranný vodič.
4. Druhý konec vodiče připojit v rozvaděči na hlavní zemnící svorku, aby byl celý systém spojený s ochranným zemněním elektroinstalace.

Správné připojení zajišťuje, že zásuvka bude bezpečně uzemněná i v domě s původní dvouvodičovou elektroinstalací bez zemnícího vodiče.

Chyby při uzemnění zásuvky v domě bez zemnícího vodiče často zahrnují nedostatečnou hloubku uložení zemničů nebo použití vodiče s příliš malým průřezem, což může ohrozit bezpečnost celé elektroinstalace. Výhodou tohoto způsobu je, že dodatečné uzemnění lze realizovat bez rozsáhlých stavebních zásahů, avšak vyžaduje odborné provedení a kontrolu měřením uzemnění po dokončení.

Tipy na uzemnění zásuvky v domě bez oficiálního uzemnění zahrnují pravidelnou kontrolu korozního stavu zemničů a revizi celého uzemňovacího systému v souladu s normami PUE. Tento způsob uzemnění se hodí do starších domů bez zemnícího vedení, ale není vhodný tam, kde nelze bezpečně vyhloubit příkop pro zemnič.

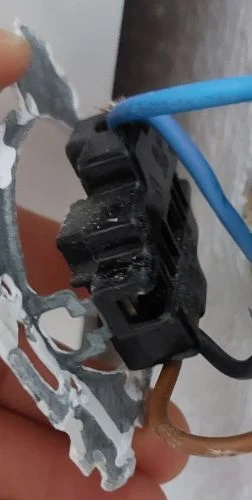

Jak správně zapojit zásuvku bez uzemnění (fáze, nulák)

V zásuvce bez uzemnění je nezbytné přesně dodržet správné zapojení fázového a nulového vodiče podle platných norem PUE (Pravidla pro elektrické instalace). Fázový vodič se vždy připojuje vpravo, nulový vodič vlevo. Tento postup platí u dvouvodičové elektroinstalace, kde chybí samostatný uzemňovací vodič (PE) a zásuvka nemá zemnicí kolík.

Použití nulového vodiče jako ochranného vodiče, tzv. „vynulování“, je zakázané a představuje závažné bezpečnostní riziko. Nulový vodič není určen k odvádění poruchových proudů, proto při jeho nesprávném použití může dojít k dotykovému napětí na kovových částech zařízení, což zvyšuje riziko úrazu elektrickým proudem i poškození spotřebiče. Takové zapojení je v rozporu s normou PUE 1.7.127 a platnými bezpečnostními předpisy.

Měření správnosti uzemnění a funkčnosti ochranných prvků je možné provést pouze specializovanými přístroji; běžné multimetry nestačí k ověření bezpečnosti elektroinstalace. Pokud v domě chybí uzemňovací vodič, je doporučeno zvážit komplexní rekonstrukci elektroinstalace na třívodičový systém s připojením k zemnicí soustavě a instalací proudového chrániče (RCD), který zajistí vypnutí při úniku proudu.

Jak správně zapojit zásuvku bez uzemnění znamená: připojit fázi vpravo, nulový vodič vlevo, bez pokusů nahradit uzemnění jiným vodičem. Tento postup minimalizuje riziko úrazu a splňuje základní požadavky bezpečnosti elektroinstalace v prostředí bez uzemnění.

Častá chyba: Pokus o uzemnění zásuvky propojením nulového vodiče s kontaktem zemnění (vynulování) vede k nebezpečnému stavu, kdy při přerušení nulového vodiče může být kovový kryt pod napětím.

Pro koho se to hodí: Tento způsob zapojení je jedině vhodný v objektech se starou dvouvodičovou elektroinstalací bez možnosti okamžité výměny vedení.

Pro koho NE: Není vhodné v nových nebo rekonstruovaných instalacích, kde je požadováno bezpečné uzemnění podle platných norem a instalace RCD.

Nežádoucí a nebezpečné metody uzemnění zásuvky

V přítomnosti dvouvodičové elektroinstalace bez samostatného ochranného vodiče PE se často objevují neodborné pokusy o uzemnění zásuvky, které však výrazně ohrožují bezpečnost uživatelů a funkčnost elektroinstalace. Jednou z nejčastějších a nejnebezpečnějších chyb je tzv. vynulování, tedy připojení ochranného vodiče zásuvky přímo na nulový vodič (N). Tento postup může při přerušení nebo poruše nulového vodiče způsobit, že kovový kryt spotřebiče bude pod nebezpečným dotykovým napětím, což zvyšuje riziko úrazu elektrickým proudem (PUE 1.7.127, volt.tomathouse.com).

Další nevhodnou a rizikovou metodou je připojení uzemňovacího vodiče zásuvky k bleskosvodu. Bleskosvod není určen k odvádění běžných poruchových proudů elektroinstalace a jeho použití jako zemniče je nespolehlivé. Při úderu blesku může dojít k indukovanému nebezpečnému napětí, které ohrozí uživatele i zařízení. Navíc není zaručeno, že bleskosvod bude správně propojen s hlavní uzemňovací soustavou (volt.tomathouse.com).

Použití kovových topných trubek nebo jiných potrubí jako náhrady za zemnicí vodič je rovněž nevhodné a nebezpečné. Topné trubky často obsahují přerušení nebo plastové úseky, které přerušují elektrickou kontinuitu. Navíc kovové potrubí může být při poruše elektroinstalace nebo při poškození izolace pod napětím, což představuje vážné riziko úrazu (volt.tomathouse.com). Plynové potrubí se jako zemnič vůbec nepoužívá, protože jeho pospojování a uzemnění je řešeno samostatnými normami a nesmí být součástí ochranné elektroinstalace (elektro.q-elektrik.cz).

Tip: Častou chybou je improvizované připojení ochranného vodiče na jakýkoliv kovový prvek v domě bez ověření elektrické kontinuity a správného zemnění. Takové řešení může vést k falešnému pocitu bezpečí a v případě poruchy k vážnému úrazu.

Pro správné a bezpečné uzemnění zásuvky v domě bez existujícího zemnicího vodiče je nezbytné dodržovat normy PUE, které vyžadují instalaci samostatné zemnicí soustavy (například zemnicích kolíků) a připojení ochranného vodiče PE s minimálním průřezem 2,5 mm². Jakékoli náhrady nebo improvizace nejsou povoleny a mohou být v rozporu s platnými bezpečnostními předpisy (volt.tomathouse.com, elektro.q-elektrik.cz).

Pro koho se tyto metody NEHODÍ: vlastníci starších bytů s dvouvodičovou elektroinstalací bez možnosti rekonstrukce vedení by neměli používat neověřené způsoby uzemnění, ale měli by zvážit odbornou rekonstrukci elektroinstalace nebo instalaci proudového chrániče (RCD), který výrazně zvyšuje bezpečnost i bez uzemnění.

Pro koho se to HODÍ: v nových nebo rekonstruovaných objektech s možností instalace zemnicí soustavy a třívodičové elektroinstalace je správné uzemnění zásuvky nezbytné a musí být provedeno dle platných norem a odborných postupů.

Kontrola a měření funkčnosti uzemnění zásuvky

Kontrola a měření funkčnosti uzemnění zásuvky je klíčová pro zajištění bezpečné elektroinstalace v domácnosti. Správné měření napětí mezi zemním kontaktem, fází a nulou umožní ověřit, zda je uzemnění funkční nebo zda je potřeba zásah odborníka.

Jak měřit napětí mezi zemí a fází

Pro měření napětí mezi zemnicím kontaktem zásuvky a fázovým vodičem použijte multimetr nastavený na střídavé napětí (AC). Přiložte jednu sondu na zemnící kolík, druhou na fázový kontakt zásuvky. Očekávaná hodnota napětí činí přibližně 220 V. Tento test potvrzuje, zda je zásuvka připojena k elektrické síti správně a jestli mezi fází a zemí nedochází k nebezpečným odchylkám.

Jak měřit napětí mezi zemí a nulou

Měření napětí mezi zemnicím kontaktem a nulovým vodičem provádíme multimetr nebo testovacím šroubovákem. Správné uzemnění vykazuje napětí blízké 0 V, což znamená, že zemnicí vodič je potenciálně na stejné úrovni jako nulový vodič. Jakákoli výrazná odchylka může znamenat poruchu. U dvouvodičové elektroinstalace bez samostatného zemnění se však často žádné nulové napětí nezměří, což svědčí o absenci uzemnění.

Omezení měření laikem a doporučení

Měření uzemnění zásuvky vyžaduje nejen vhodné přístroje, ale i znalosti elektroinstalace a norem PUE. Laik často nedokáže rozpoznat subtilní závady nebo nesprávné zapojení fáze a nuláku, zvláště pokud chybí zemnicí kolík. Proto doporučuji v případě pochybností kontaktovat kvalifikovaného elektrikáře, který zajistí bezpečné a normami odpovídající uzemnění zásuvky bez existujícího zemnícího vodiče.

Tip: Pro laiky platí, že měření napětí je pouze orientační a nikdy nenahrazuje odbornou diagnostiku bezpečnosti elektroinstalace.

Normy a bezpečnostní předpisy pro uzemnění zásuvek

Bezpečnost elektroinstalace v domácnostech upravují především normy uvedené v PUE (Pravidla pro užívání elektrických zařízení). Podle těchto norem musí mít uzemňovací vodič minimální průřez 2,5 mm² pro zajištění dostatečné vodivosti a spolehlivosti uzemnění. Použití nulového vodiče jako ochranného vodiče je přísně zakázáno, protože nulák není dimenzován na ochranné funkce a jeho nesprávné použití ohrožuje bezpečnost uživatelů.

Dále je povinná instalace proudového chrániče (RCD), který zajišťuje automatické vypnutí obvodu při úniku proudu, čímž výrazně snižuje riziko úrazu elektrickým proudem. RCD je nezbytný zejména v instalacích bez správného uzemnění, protože poskytuje dodatečnou ochranu.

• Uzemňovací vodič musí mít průřez minimálně 2,5 mm².
• Nulový vodič nesmí být používán jako ochranný vodič.
• Instalace proudového chrániče (RCD) je povinná pro zvýšení bezpečnosti.
• V případě dvouvodičové elektroinstalace bez zemnění je nutné zvážit dodatečné opatření, například zemnicí kolík nebo jiné způsoby uzemnění.
• Měření uzemnění je klíčové pro ověření funkčnosti ochranných prvků.

Jak správně zapojit fázi a uzemnění v zásuvce bez uzemnění

Správné zapojení v zásuvce bez uzemnění vyžaduje přesné rozlišení fáze a nuláku, přičemž nulový vodič nesmí převzít funkci uzemnění. V takových případech je nezbytné použít proudový chránič a případně doplnit uzemnění podle platných norem PUE.

Chyby při uzemnění zásuvky v domě bez zemnícího vodiče

Častou chybou je pokus o nahrazení uzemnění nulovým vodičem nebo nesprávné spojení vodičů, což může vést k nebezpečným situacím. Dodržování norem a správné měření uzemnění minimalizuje rizika a zajistí bezpečnost elektroinstalace.

Časté dotazy a praktické rady k uzemnění zásuvky bez uzemnění

Otázka: Jak provést uzemnění zásuvky v domě bez uzemnění?

Pro správné uzemnění použijte zemnicí kolíky dlouhé 1,5-2 metry, které se zanoří minimálně 0,5 metru do země. Kolíky propojte měděným páskem a připojte vodič s průřezem nejméně 2,5 mm² k zásuvce a hlavnímu rozvaděči.

Otázka: Kde má být fáze v zásuvce bez uzemnění?

Fázový vodič se připojuje vpravo, nulák vlevo, v souladu s platnými normami PUE a standardy bezpečné elektroinstalace.

Otázka: Kolik zásuvek lze zapojit na jeden okruh?

Normy obvykle doporučují maximálně 8-10 zásuvek na jeden okruh, přičemž závisí také na zatížení a průřezu vodičů.

Otázka: Jak hluboko musí být zemnící tyč pro uzemnění zásuvky?

Hloubka uložení zemnicího kolíku by měla být alespoň 0,5 metru, aby byla zajištěna dobrá vodivost se zemí.

Otázka: Je možné uzemnit zásuvku bez zemnícího vodiče v elektroinstalaci?

Bez existujícího zemnícího vodiče je nutné vytvořit zemnicí smyčku nebo přejít na třívodičovou elektroinstalaci, která splňuje bezpečnostní požadavky.

Otázka: Jaké jsou nebezpečné metody uzemnění zásuvky?

Vynulování, připojení k bleskosvodu nebo použití topných trubek jsou nebezpečné a nevyhovují normám.

Otázka: Jak změřit funkčnost uzemnění zásuvky laikem?

Základní měření lze provést multimetry, měří se napětí mezi zemí a fází kolem 220 V a mezi zemí a nulou 0 V, ovšem přesné měření vyžaduje odborné přístroje.

Otázka: Jaké materiály použít pro uzemnění zásuvky?

Doporučují se měděné vodiče s průřezem minimálně 2,5 mm² a kovové zemnicí kolíky dlouhé 1,5-2 metry.

Otázka: Jak řešit uzemnění v pronajatých bytech bez zásahu do elektroinstalace?

Pro dočasné uzemnění lze využít například přenosné přístroje nebo ochranné prvky, trvalé řešení však vyžaduje zásah odborníka.

Otázka: Jaké normy platí pro uzemnění zásuvek?

Normy PUE stanoví minimální průřez uzemňovacího vodiče 2,5 mm², nulový vodič nesmí sloužit jako ochranný a instalace proudového chrániče (RCD) je povinná.

Otázka: Co dělat, pokud zásuvka nemá uzemnění a je potřeba ji uzemnit?

Nejvhodnější je instalace zemnicí smyčky nebo přechod na třívodičovou instalaci s kontrolou správného funkčního uzemnění.

Otázka: Jaké jsou výhody uzemnění zásuvky v domě?

Správné uzemnění snižuje riziko úrazu elektrickým proudem a chrání domácí spotřebiče před poškozením.

Otázka: Je možné použít plynové potrubí jako zemnič?

Použití plynových potrubí jako zemniče je nepřípustné kvůli bezpečnostním normám a riziku úniku plynu.

Otázka: Jaké jsou chyby při uzemnění zásuvky v domě bez zemnícího vodiče?

Častou chybou je vynulování, připojení k bleskosvodu nebo topným trubkám, což může vést ke zvýšenému riziku úrazu.

Otázka: Jak správně odizolovat vodiče při instalaci zásuvky?

Izolaci vodičů odizolujte na 0,5-0,8 cm a konce očistěte do délky 10-12 mm pro bezpečné a spolehlivé připojení.
